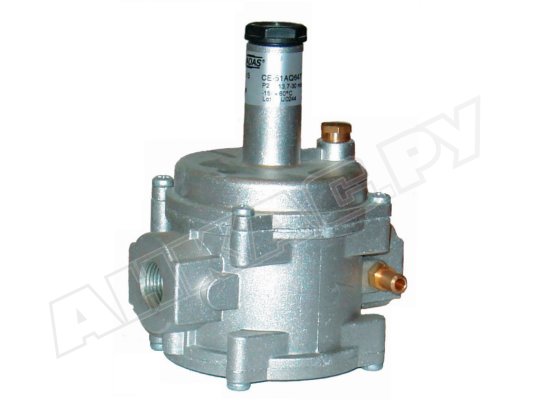

Регулятор давления газа Madas FR22AX 010

Регулятор давления газа Madas FR22AX 010 входит в серию оборудования для бытового применения. Подходит для оснащения систем с небольшим расходом газа. Сертифицирован по европейским стандартам EN 88-2. Отвечает за понижение и автоматическое поддержание давления газа на установленном уровне в соответствии с настройкой пружины независимо от перепадов давления на входе в регулятор. Модель со встроенным фильтром для дополнительной защиты от воздействия грубых частиц.

Основные характеристики:

• настройка давления на выходе из регулятора в диапазоне 13,7 - 30 мбар;
• давление газа на входе в регулятор: максимум 100 мбар;
• герметичная конструкция, класс «А» по европейскому стандарту EN 88-2;
• интеграция в систему на резьбовые соединения, внутренняя резьба Rp 1/2";
• эксплуатация при температурах окружающей среды от -40 до +60 °C;
• фильтр на входе потока, степень очистки 50 микрон, класс G2 по EN 779;
• установка на горизонтальный или вертикальный трубопровод;
• эксплуатация в течение 40 лет при периодической замене мембраны и пружины.

Рабочая среда

Регулятор давления предназначен для оснащения потребителей с небольшим расходом газа (системы отопления, нагрева воды в коттеджах, квартирах и т. д.). Рабочая среда: природный газ и другие неагрессивные сухие газы, соответствующие требованиям ГОСТ 5542-87.

Особенности конструкции

Регулятор Madas FR изготовлен из износо-, коррозиестойких материалов. Рассчитан на низкотемпературное воздействие. Корпус и элементы конструкции произведены из латуни ОТ-58, алюминия 11S, нержавеющей стали марки 430 F, штампованного алюминия, оцинкованной стали. Материал уплотнений – NBR-каучук, обладающий газонепроницаемыми свойствами, что исключает риск утечек.

В состав регулятора входит корпус, пружина регулирования давления, рабочая мембрана, защитная мембрана, фильтрующий элемент, штуцер для контроля давления. Под съемным колпачком находится винт регулировки давления.

Размещение и монтаж регулятора

Регулятор давления газа может устанавливаться в помещениях зоны 2 классификации взрывоопасных зон. Не подходит для размещения и работы в условиях агрессивной среды, разрушающей алюминий, сталь, каучук.

Для правильной сборки системы на корпус регулятора нанесена стрелка, указывающая направление течения газа. После монтажа регулятора требуется проверить герметичность установки.

Достоинства:

• стабильное давление газа перед горелкой;
• высокий уровень герметичности конструкции, класс «А»;
• встроенный фильтр, защита мембраны и уплотнений от износа;
• безопасная эксплуатация при низких температурах воздуха;
• установка на горизонтальную или вертикальную трубу;
• 40-лет службы до полной замены.
