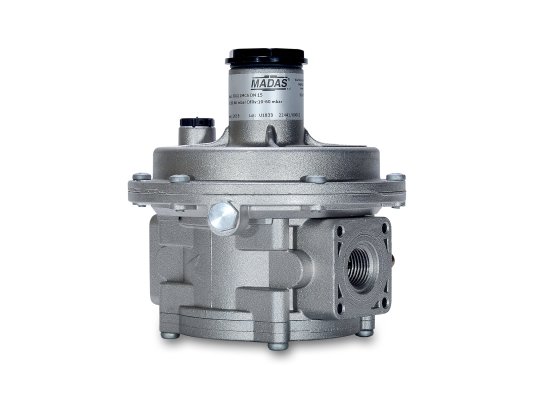

Регулятор давления газа Madas FCS040000 150

Регулятор давления газа Madas FCS040000 150 используется в промышленных системах сжигания газа средней и высокой мощности для понижения и поддержания давления перед горелкой на заданном уровне. Оснащен усиленной мембраной для тяжелых нагрузок. Поставляется с фильтром, препятствующим проникновению пыли и примесей размером от 50 микрон внутрь устройства. Рассчитан на давление в магистрали подачи до 6 бар.

Рабочая среда

Регулятор Madas FCS используется для работы с неагрессивными сухими газами, такими как природный, бытовой, сжиженный нефтяной газ, воздух.

Основные характеристики:

• класс «А» герметичности по европейскому стандарту EN 88-2;
• диапазон настройки выходного давления: 300-650 мбар;
• ограничение входного давления газа: 6000 мбар;
• настройка предохранительно-сбросного клапана в диапазоне 340-850 мбар;
• входной фильтр для очистки от загрязнений более 50 мкм, класс G2 по EN 779;
• резьбовой способ соединения с трубопроводом, Rp 1";
• установка на горизонтальную или вертикальную трубу;
• температурные ограничения: -40 °C, +60 °C;
• максимально допустимая поверхностная температура: +60 °C;
• заявленный эксплуатационный ресурс до полной замены (в сборе): 40 лет.

Особенности конструкции

Регулятор произведен с учетом интенсивных нагрузок, перепадов температур, высокого давления газа. Корпус и детали изготовлены из латуни ОТ-58, алюминия 11S, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, штампованного алюминия, уплотнения – из NBR-каучука.

Регулятор собран в коррозиестойком корпусе с резьбовыми соединениями. Оснащен усиленной мембраной, фильтром, сбросным клапаном. Предохранительно-сбросной клапан стравливает избыточное давление при превышении давления заданной величины. Настройка осуществляется с помощью винтов калибровки выходного давления и регулировки сбросного клапана с использованием манометра.

Для правильного размещения регулятора на корпус нанесена стрелка, указывающая направление течения газа.

Размещение

Регулятор давления Madas FCS устанавливается в помещениях зоны 1 взрывоопасности по классификации взрывоопасных объектов. Конструкция не подходит для эксплуатации в местах, где внешняя среда способна разрушить сталь, алюминий и каучук.

Достоинства:

• поддержание стабильного давления газа перед горелкой;
• усиленная мембрана для тяжелых нагрузок;
• клапан сброса избыточного давления;
• высокий класс герметичности конструкции;
• фильтр на входе в регулятор;
• применение в сетях с давлением 6 бар;
• установка на горизонтальный/ вертикальный газопровод;
• стойкость к низким температурам окружающей среды (до -40 °C);
• 40-летняя служба до полной замены.
