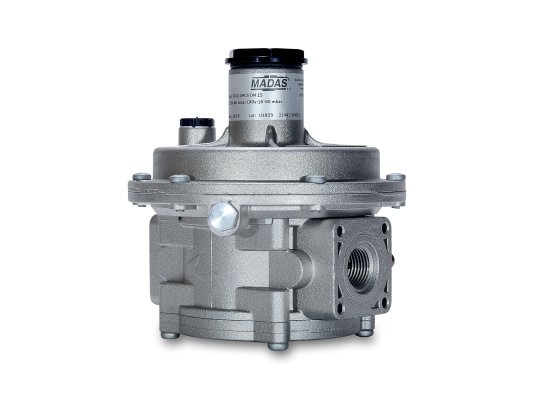

Регулятор давления газа Madas FCS040000 120

Регулятор давления Madas FCS040000 120 применяется в составе бытовых и промышленных систем газоснабжения. Обеспечивает понижение и автоматическое поддержание давления на необходимом уровне независимо от изменения входного давления и расхода. Особенность модели – встроенный предохранительно-сбросной клапан, стравливающий избыточное давление. Максимальное давление среды – 6000 мбар.

Конструкция, монтаж

• Регулятор собран в износо-, коррозиестойком корпусе. При изготовлении устройства использованы материалы: алюминий, нержавеющая и оцинкованная сталь, латунь, каучук NBR.
• Поступающий газ проходит через встроенный фильтр, отсеивающий примеси и грязевые включения размером от 50 мкм.
• Настройка исходящего давления после регулятора и давления сбросного клапана выполняется с помощью винтов. На корпусе предусмотрена точка замера давления. Давление на выходе регулируется в пределах от 30 до 90 мбар. Диапазон для задания давления предохранительно-сбросного клапана: 35…150 мбар.
• Монтаж регулятора осуществляется с помощью резьбы Rp 1" в вертикальный и горизонтальный трубопровод.
• Регулятор подходит для неагрессивных газов: природного, сжиженного газа, азота. Газ не должен подвергаться конденсации.

Размещение

Регулятор давления Madas FCS040000 120 может устанавливаться в помещениях 1 зоны согласно классификации взрывоопасных зон по ГОСТ Р 51330.9-99. При размещении на открытом воздухе необходимо исключить попадание осадков на корпус устройства. Рабочие температуры: от -40 до +60 °C.
