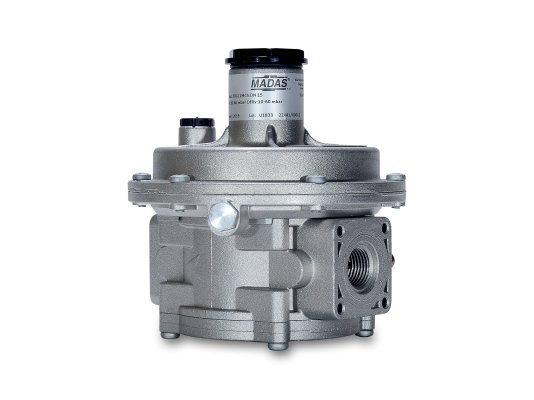

Регулятор давления газа Madas FCS040000 110

Регулятор давления газа Madas FCS040000 110 входит в состав систем регулирования подачи газа промышленных газовых установок. Рассчитан на максимальное давление в газораспределительной сети 6 бар. Понижает и поддерживает давление газа на заданном уровне перед подачей на горелку, независимо от колебаний давления в магистрали. Оснащен фильтрующим элементом и сбросным клапаном. Отличается высоким классом герметичности, стойкостью к низкотемпературному воздействию, вариативностью монтажа.

Основные параметры:

• диапазон настройки пружины: 20-30 мбар;
• класс герметичности: А по европейским стандартам EN 88-2;
• настройка сбросного клапана в диапазоне: 25-90 мбар;
• встроенный фильтр на входе, степень очистки 50 мкм;
• применение в системах с давлением в магистрали до 6000 мбар;
• класс фильтрации G2 по EN 779;
• резьбовые отверстия Rp 1" для присоединения к трубопроводу;
• максимальный расход газа: 30 м3/час;
• рабочие температуры (окружающая среда): -40...+60 °C;
• температура на поверхности корпуса: до +60 °C;
• установка в систему вертикально или горизонтально;
• рабочее помещение: зона 1 взрывоопасности по ГОСТ Р 51330.9-99;
• заявленная продолжительность службы: 40 лет при замене основных деталей.

Назначение

Регулятор Madas FCS применяется для природного, бытового, сжиженного нефтяного газа и других неагрессивных газообразных сред по ГОСТ 5542-87. Регулирует давление газа перед поступлением на горелку.

Конструктивные особенности регулятора

Корпус регулятора произведен из сплава алюминия. Другие элементы конструкции изготовлены из латуни ОТ-58, штампованного алюминия, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, алюминия 11S, NBR-каучука.

На входе газа размещен фильтр, не допускающий попадание пыли и примесей внутрь устройства. Для стравливания избыточного давления при превышении установленной величины, в состав регулятора входит предохранительно-сбросной клапан. Предусмотрены винты корректировки выходного давления и настройки давления срабатывания сбросного клапана.

Важно! Конструкция не подходит для эксплуатации в условиях агрессивной окружающей среды, способной разрушить алюминий, сталь, каучук.

Достоинства:

• применение в системах с давлением до 6 бар;
• поддержание стабильного выходного давления газа;
• встроенный сбросной клапан;
• фильтр на входе потока;
• возможность выбора монтажного положения;
• исполнение для низкотемпературной эксплуатации;
• 40 лет службы до полной замены.

Купить регуляторы давления можно со склада и под заказ. Узнайте подробности у наших консультантов.
