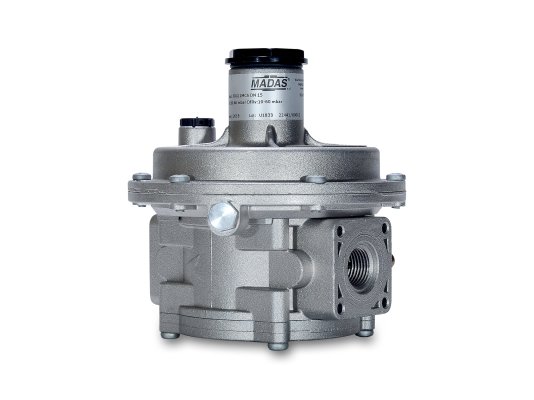

Регулятор давления газа Madas FCS030000 120

Регулятор давления Madas FCS030000 120 используется для сборки бытовых и промышленных систем газоснабжения. Функцией является стабилизация и автоматическое поддержание давления на заданном уровне независимо от изменения давления в газопроводе и расхода. Особенностью этой серии является наличие предохранительно-сбросного клапана, выпускающего незначительное количество газа при недопустимом повышении давления. Максимальное давление среды – 6000 мбар.

Конструкция, монтаж и эксплуатация

• Регулятор давления снабжен коррозиестойким корпусом и надежными комплектующими, не разрушаемыми при контакте с газообразной средой. При изготовлении устройства использованы алюминий, нержавеющая и оцинкованная сталь, латунь, каучук NBR.
• Для бесперебойной работы регулятора на входе размещен фильтр газа, сдерживающий грязевые частицы и примеси. Тонкость фильтрации 50 мкм.
• Для установки значений выходного давления и давления сбросного клапана предусмотрены калибровочные винты. Настройка осуществляется под контролем манометра. Давление на выходе регулируется в пределах от 30 до 90 мбар. Диапазон для установки давления сбросного клапана: 35…150 мбар.
• Фиксация регулятора в систему выполняется с помощью резьбового соединения Rp 3/4". Возможна установка в вертикальный и горизонтальный трубопровод.
• Регулятор пригоден для размещения в помещениях 1 зоны в соответствии с классификацией взрывоопасных зон по ГОСТ Р 51330.9-99. При установке на улице требуется защитить корпус от попадания осадков. Допустимые температуры окружающего воздуха: от -40 до +60 °C.

Применение

Регулятор давления Madas FCS030000 120 предназначен для комплектации оборудования, использующего неагрессивные сухие газы: природный, сжиженный газ, азот.
