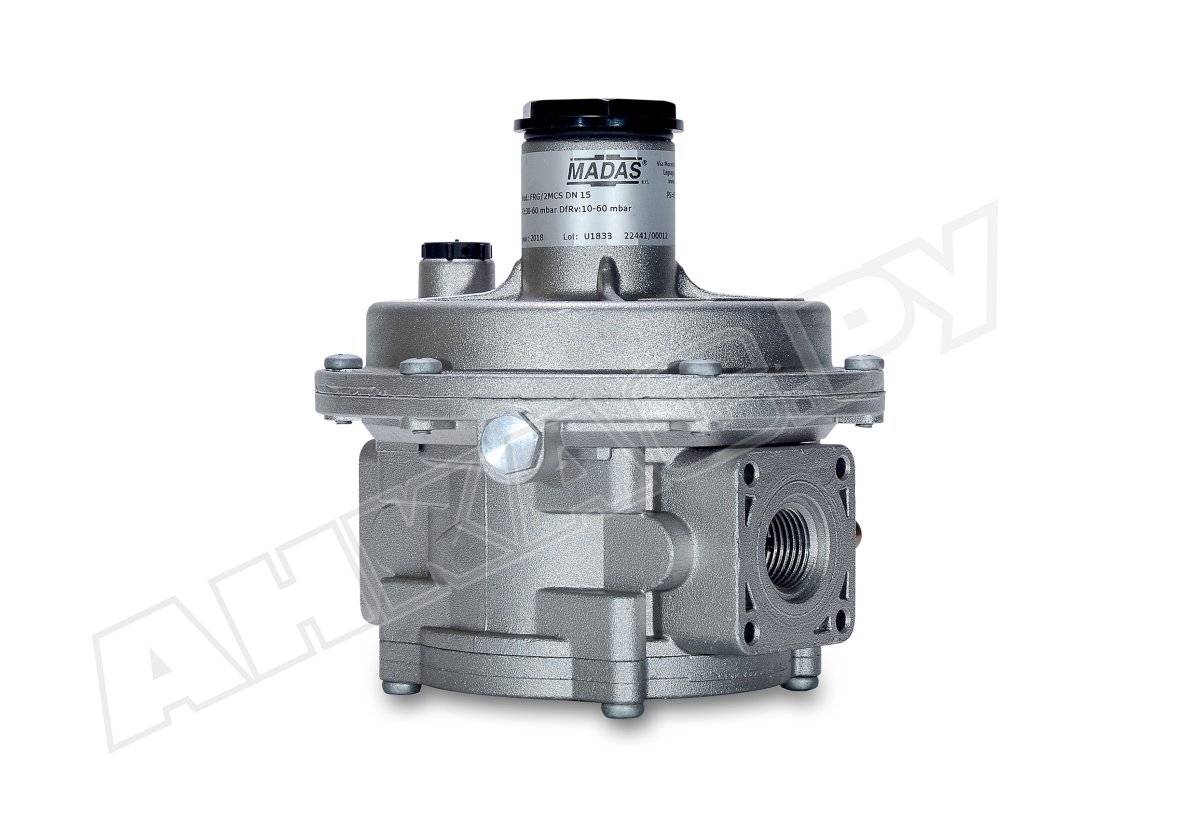

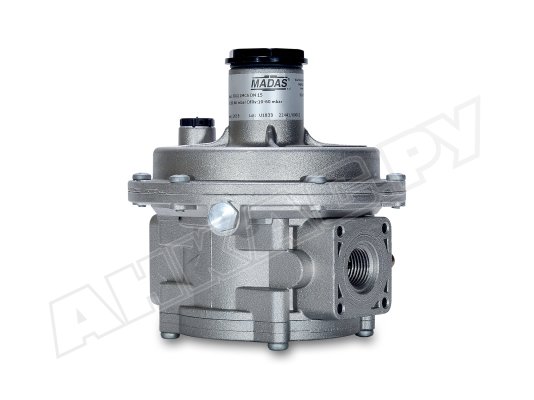

Регулятор давления газа Madas FCS020000 110

Регулятор давления газа Madas FCS020000 110 используется в промышленном газопотребляющем оборудовании с давлением в магистрали до 6 бар. Стабилизирует и поддерживает давление газа на необходимом уровне перед подачей на горелку. Оснащен фильтром, удерживающим посторонние примеси и пыль. Отличается высоким классом герметичности, широким диапазоном рабочих температур, вариативностью монтажа.

Основные параметры:

• диапазон настройки пружины: 20-30 мбар;
• применение в системах с давлением в магистрали до 6000 мбар;
• класс герметичности: А по европейским стандартам EN 88-2;
• встроенный фильтр на входе, способность очистки 50 мкм;
• класс фильтрации: G2 по EN 779;
• резьбовые отверстия Rp ½" для подсоединения к трубопроводу;
• настройка сбросного клапана в диапазоне 25-90 мбар;
• максимальный расход газа: 30 м3/час;
• диапазон эксплуатационных температур: -40...+60 °C;
• предельно допустимая температура на поверхности корпуса: +60 °C;
• размещение на вертикальном и горизонтальном трубопроводе;
• требования к рабочему помещению: зона 1 взрывоопасности по ГОСТ Р 51330.9-99;
• эксплуатационный ресурс: 40 лет при замене основных деталей.

Назначение

Регулятор Madas FCS понижает давление газа и поддерживает на заданном уровне для дальнейшего потребления и эффективной работы топочного оборудования. Применяется для природного газа и других неагрессивных газообразных сред по ГОСТ 5542-87.

Конструктивные особенности регулятора

Корпус регулятора отлит из сплава алюминия. Другие элементы конструкции произведены из латуни ОТ-58, нержавеющей стали марки 430 F, нержавеющей оцинкованной стали, алюминия 11S, штампованного алюминия, NBR-каучука, устойчивых к коррозии, составу газов, температурным перепадам, износу.

На входе газа установлен фильтр грубой очистки, не допускающий попадание грязи внутрь устройства, продлевающий срок службы мембраны и уплотнений. Для стравливания избыточного давления в состав регулятора входит предохранительно-сбросной клапан. Параметры давления на выходе задаются с помощью пружины в рамках рабочего диапазона под контролем манометра.

Для правильной сборки регулятора на корпус нанесена стрелка, указывающая направление движения потока.

Важно!

Конструкция регулятора не рассчитана на эксплуатацию в условиях агрессивной окружающей среды, способной разрушить алюминий, сталь, каучук.

Достоинства:

• поддержание стабильного выходного давления газа;
• очистка потока от грязи и примесей встроенным фильтром;
• возможность выбора монтажного положения;
• применение в системах с давлением до 0,6 МПа;
• конструкция для низкотемпературной эксплуатации;
• 40 лет службы до полной замены.

Купить регуляторы давления можно со склада и под заказ. У нас доступны регуляторы Madas с различными диапазонами давлений и размерами соединений, резьбовым и фланцевым монтажом.
