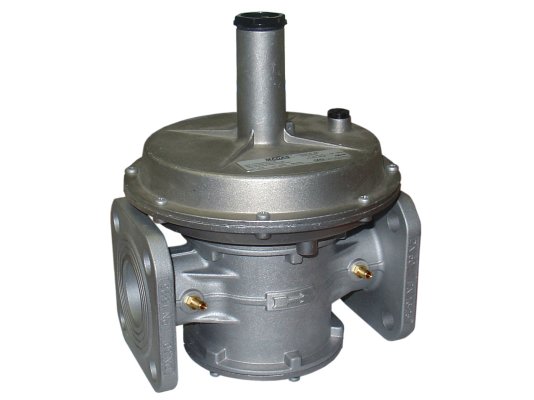

Регулятор давления газа Madas FC50 060

Регулятор давления газа Madas FC50 060 отвечает за стабилизацию и поддержание давления перед подачей на горелку. Входит в состав систем автоматического управления подачей газа. Оснащен фильтром грубой очистки, не пропускающим посторонние примеси и частицы грязи размером от 50 микрон. Рассчитан на давление в распределительной сети 1 бар.

Основные параметры и особенности:

• настройка выходного давления в диапазоне 90-190 мбар;
• допустимое давление в магистрали: не выше 1000 мбар;
• фланцевое соединение DN50;
• очистка потока от примесей размером более 50 мкм, класс фильтрации G2 по EN 779;
• минимальная пропускная способность: 0,1 м3/час;
• класс герметичности: А;
• эксплуатационные температуры: -40... +60 °C;
• температура на поверхности: не более +60 °C;
• срок службы: 40 лет, при условии своевременного ТО и замены деталей.

Рабочая среда

Регулятор давления Madas FC используется в промышленных установках, работающих на природном газе (ГОСТ 5542-87), бытовом, сжиженном газе, азоте, воздухе и другой неагрессивной газообразной среде (сухой газ).

Подробнее о регуляторе давления газа

Регулятор давления оснащен пружиной регулирования исходящего давления с диапазоном настройки 90-190 мбар. Задание рабочих параметров осуществляется под контролем манометра.

Фильтр с фильтрующим элементом из износостойкого виледона не допускает проникновение грязевых частиц размером от 50 мкм внутрь устройства, способствует дополнительной защите мембран и уплотнений от повреждений и износа. Интеграция в систему осуществляется с помощью фланцевых соединений.

При изготовлении конструкции и уплотнений регулятора использованы износостойкие материалы, не разрушаемые при контакте с газами (алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, NBR-каучук, виледон, стекловолокно с 30% нейлона). Регулятор рассчитан на эксплуатацию при температурах -40...+60 °C.

Монтаж и место размещения

Регулятор давления устанавливается на вертикальный и горизонтальный трубопровод. Монтаж в систему редуцирования газа осуществляется перед газопотребляющим устройством в помещениях 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99. Запрещена эксплуатация регулятора в местах с агрессивным воздействием окружающей среды, способной разрушить алюминий, сталь, каучук.

Достоинства:

• стабильные параметры давления газа после регулятора;
• простота настройки и обслуживания;
• встроенный фильтр для защиты мембран и уплотнений от износа;
• широкий диапазон эксплуатационных температур;
• горизонтальный и вертикальный монтаж;
• многолетняя служба.

Регуляторы давления газа с другими характеристиками можно выбрать в каталоге. Доступны для заказа регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25- DN100, модификации с усиленной мембраной, с давлением на входе до 2 бар. По отдельному запросу возможно исполнение для биогаза и попутного нефтяного газа.
