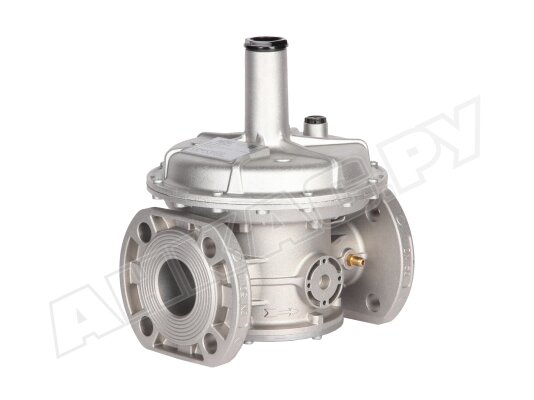

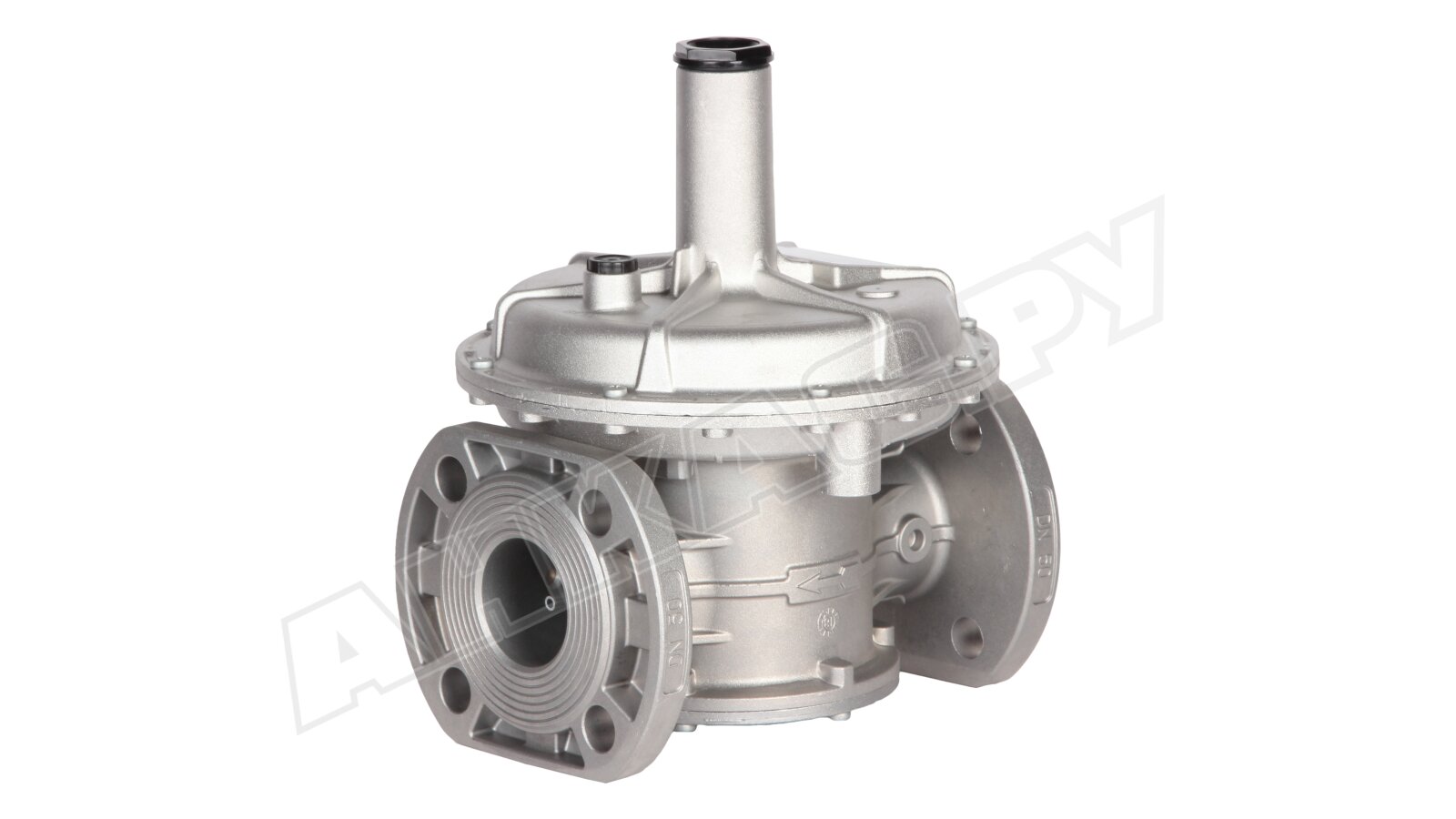

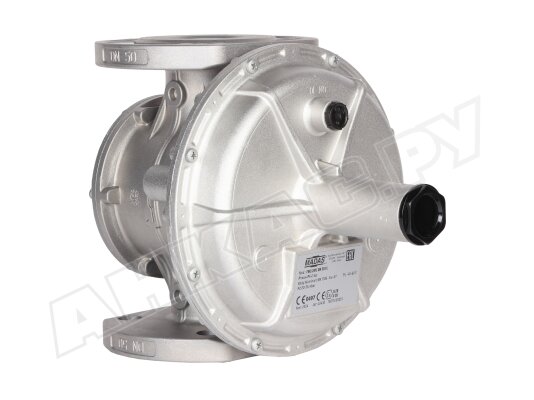

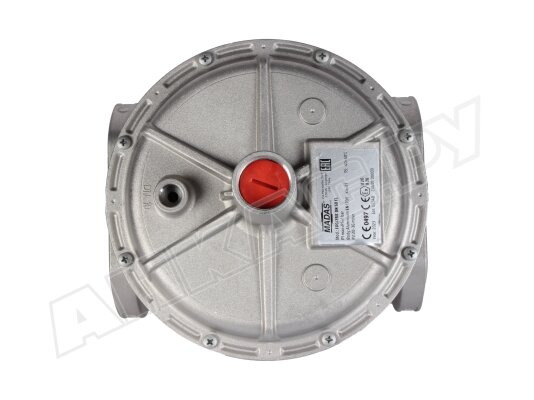

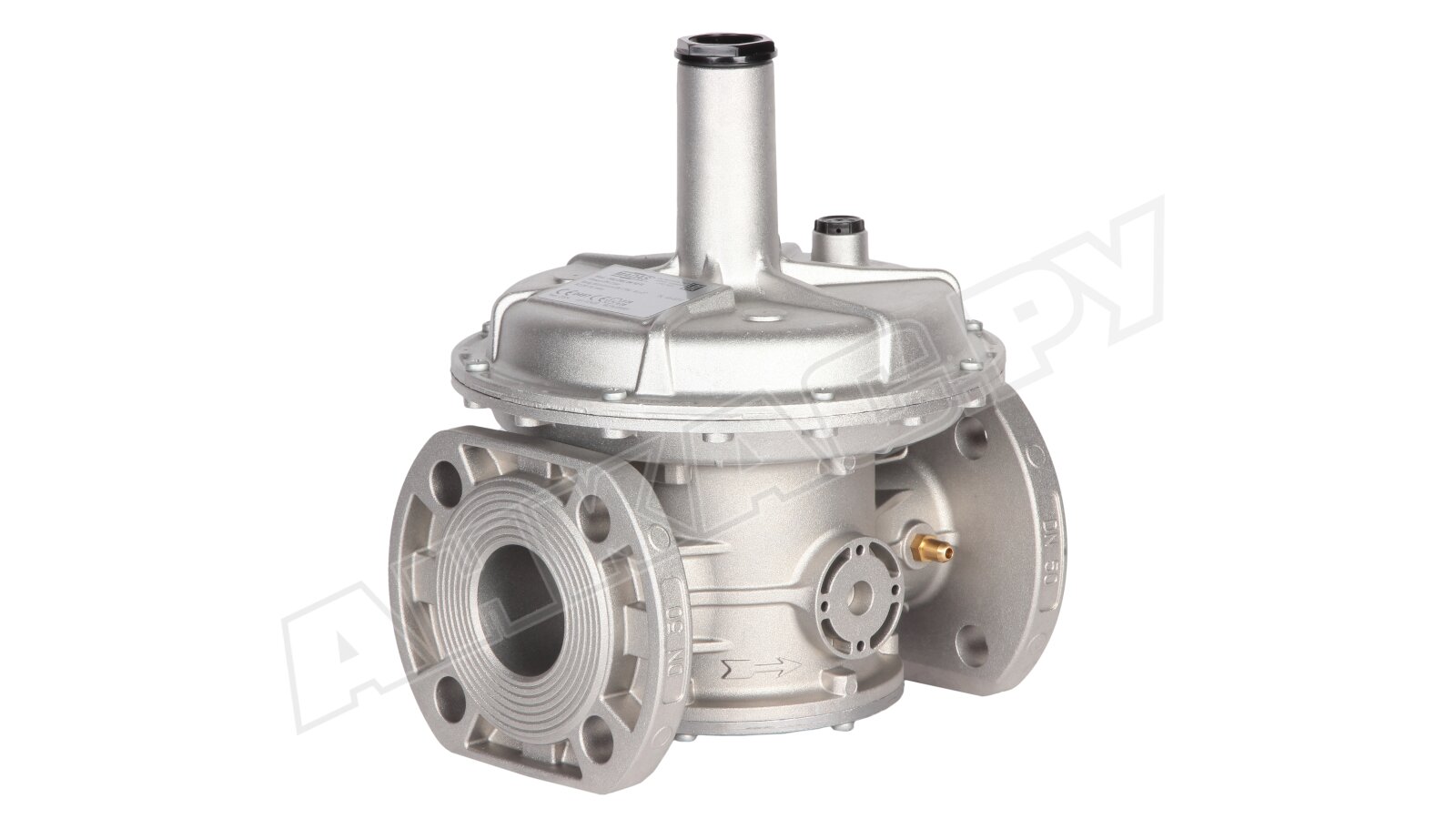

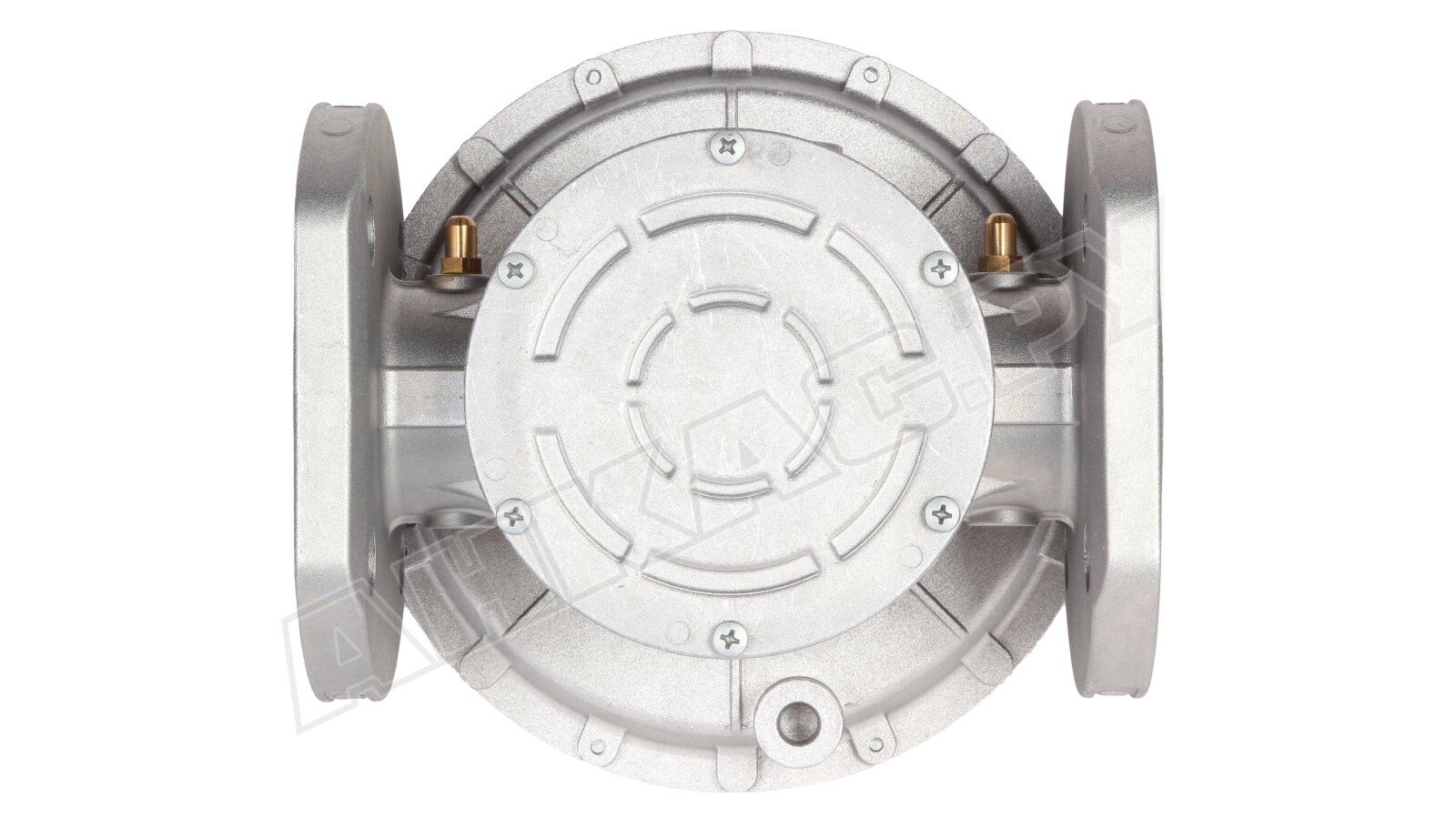

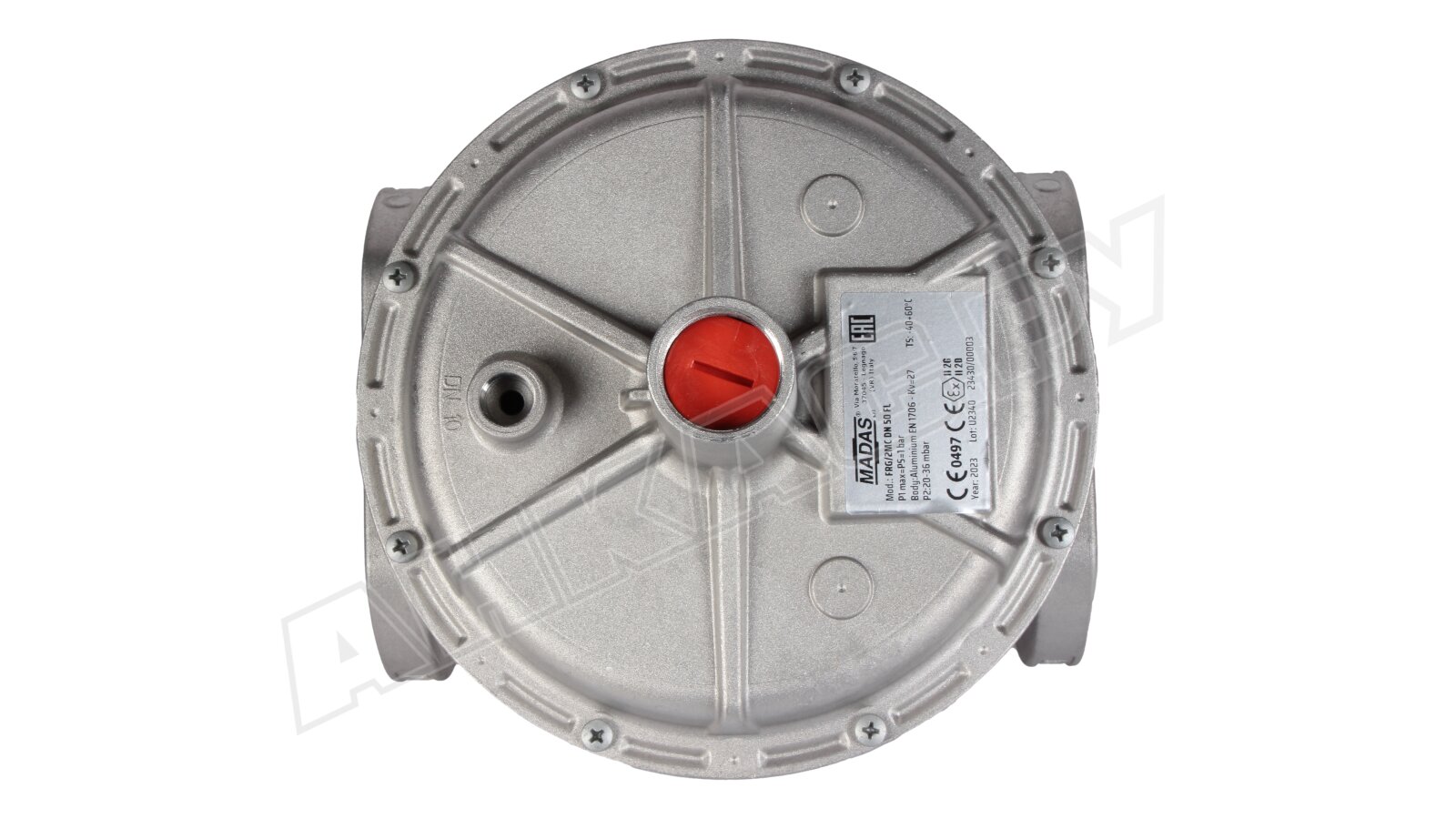

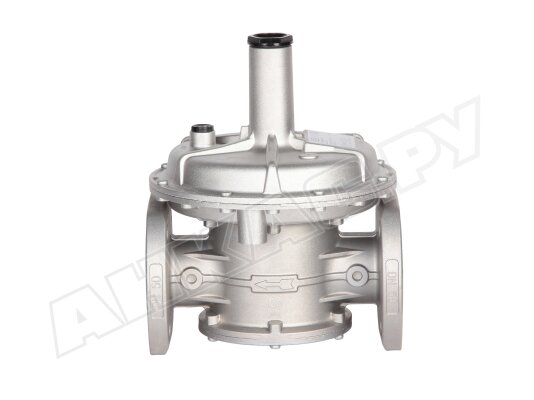

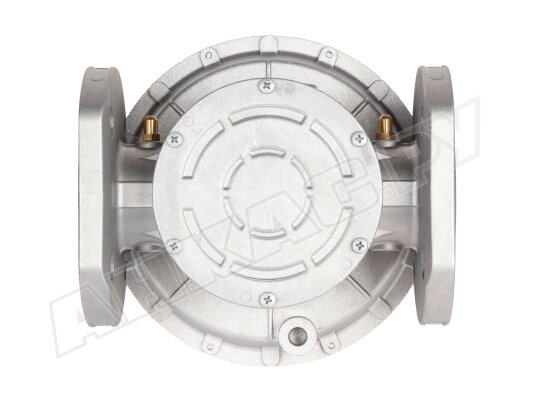

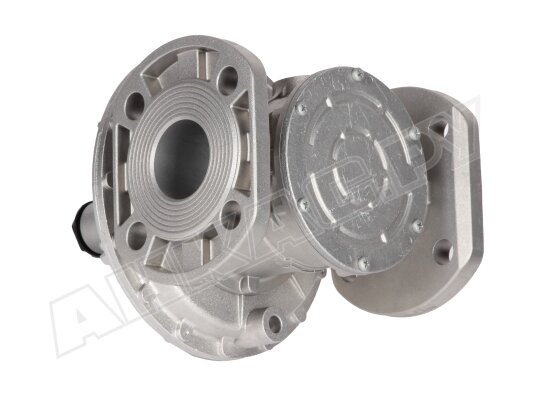

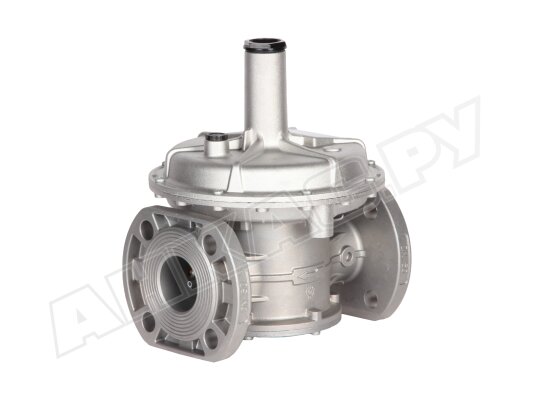

Регулятор давления газа Madas FRG/2MC DN50 FL, FC50 030

Регулятор давления газа Madas FC50 030 необходим для понижения давления и поддержания стабильных выходных параметров независимо от изменяющегося давления в распределительной сети. Служит для оснащения промышленного топочного оборудования с давлением в газовой магистрали до 1 бар. Является частью системы автоматического регулирования давления газа перед подачей на горелку. Модель со встроенным фильтром.

Особенности серии FC

• Конструкция в алюминиевом корпусе с фланцевыми соединениями, штуцерами для измерения давления, с деталями и уплотнениями из алюминия, латуни, стали марки 430 F, нержавеющей оцинкованной стали, бутадиен-нитрильного каучука, стекловолокна с 30% нейлона, виледона. Морозостойкое исполнение, для эксплуатации при температурах до -40 °C.
• Основные элементы регулятора: корпус, входной фильтр грубой очистки, пружина регулирования давления на выходе, предохранительная, компенсационная и рабочая мембраны, регулировочный винт, уплотнения.
• Регулятор понижает давление до установленного уровня с учетом настройки пружины. Параметры давления задаются под контролем манометра.

Рабочая среда

Регулятор давления входит в состав промышленного оборудования, функционирующего на природном, бытовом, сжиженном газе, азоте, воздухе и других нейтральных сухих газах. По запросу доступны модификации для работы с биогазом и попутным нефтяным газом.

Основные параметры:

• диапазон настройки пружины: 20-36 мбар;
• максимальное давление в сети: 1000 мбар;
• фильтр на входе в регулятор со способностью очистки 50 мкм, класс G2 (по EN 779);
• присоединение с помощью фланцев DN 50;
• минимально допустимый расход газа: 0,1 м3/час;
• класс герметичности: А;
• рабочие температуры (окружающий воздух): -40...+60 °C;
• допустимая поверхностная температура: не более +60 °C;
• эксплуатация в течение 40 лет (отдельные элементы требуют замены/ обслуживания).

Монтаж

Регулятор давления устанавливается на горизонтальный или вертикальный газопровод. Размещается непосредственно перед горелкой или другим аналогичным устройством. Подходит для котельных помещений 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Из-за риска разрушения конструкции регулятора запрещена эксплуатация в местах с агрессивной внешней средой.

На корпус регулятора нанесен указатель направления потока (стрелка показывает движение газа к горелке). При монтаже необходимо исключить попадание внутрь регулятора мусора и посторонних предметов. Все действия по установке и вводу в эксплуатацию должен выполнять специалист монтажной организации.

Достоинства:

• поддержание стабильных выходных параметров давления;
• очистка газа от примесей и загрязнений с помощью входного фильтра;
• вариативность монтажа;
• морозостойкое исполнение;
• ресурс службы 40 лет.

На сайте АНКАС можно купить регуляторы давления газа для широкой линейки промышленного оборудования. В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с различными диапазонами настройки пружины. Обращайтесь, чтобы узнать больше информации.
