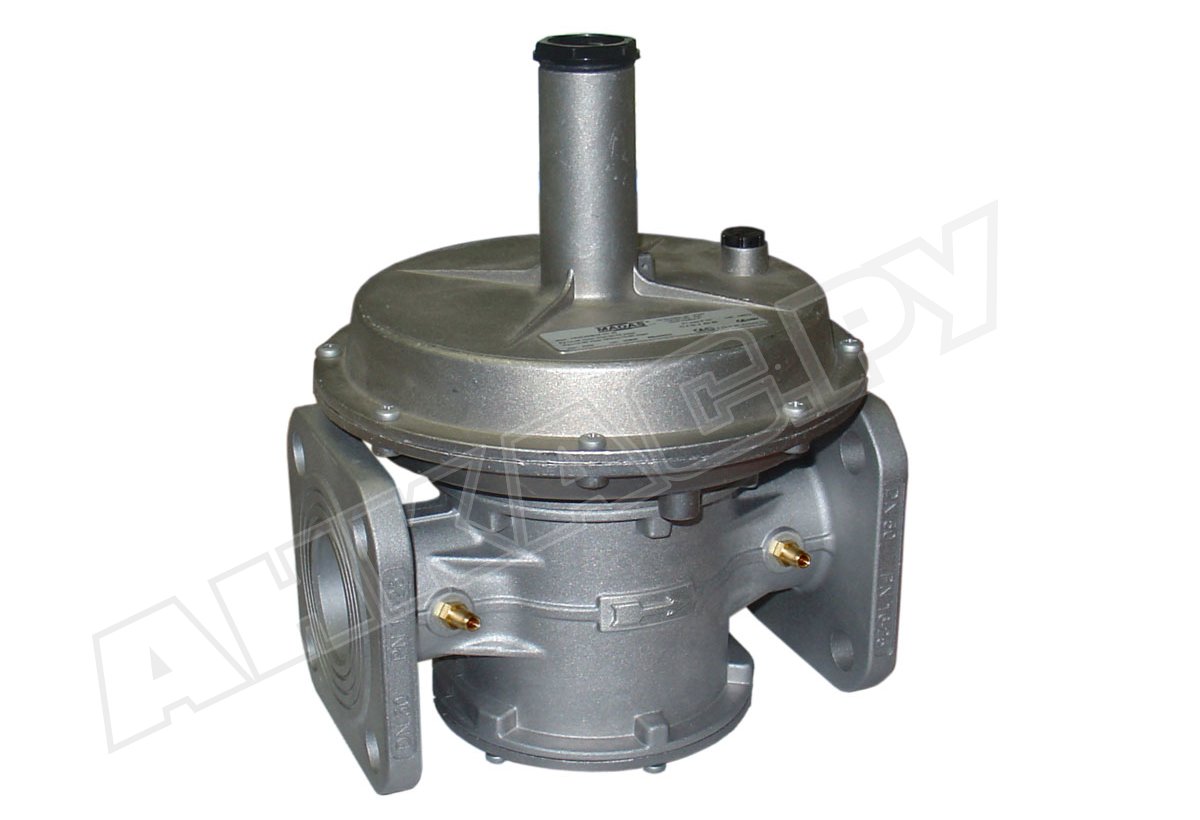

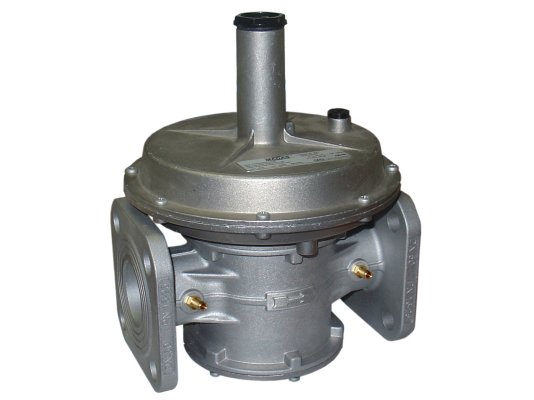

Регулятор давления газа Madas FC25 050

Регулятор давления газа Madas FC25 050 входит в состав газопотребляющих установок с давлением магистрального газа не более 1 бар. Является элементом системы автоматического регулирования и подачи газа на горелку. Обеспечивает стабильные параметры давления независимо от изменяющегося давления в газораспределительной сети. Установка в систему осуществляется с помощью фланцев.

Особенности линейки FC

• Регулятор снабжен корпусом из сплава алюминия и рабочими узлами из алюминия, латуни, нержавеющей стали марки 430 F, оцинкованной нержавеющей стали, NBR-каучука, стекловолокна с 30% нейлона, виледона.
• Конструкция характеризуется стойкостью к составу газов, механическим, температурным воздействиям, коррозии, износу. Регулятор может эксплуатироваться при низких температурах окружающего воздуха, вплоть до -40 °C.
• Основные элементы конструкции: корпус, встроенный фильтр грубой очистки, пружина регулировки выходного давления, регулировочный винт, предохранительная, компенсационная и рабочая мембраны. На корпусе предусмотрены штуцеры для подключения манометра и контроля настройки рабочих параметров. Присоединение регулятора к газопроводу осуществляется с помощью фланцев.
• Регулятор настраивается в пределах возможностей пружины. Задание параметров давления осуществляется под контролем манометра.

Применение

Регулятор давления газа служит для оснащения промышленных установок, функционирующих на метане, бытовом газе, сжиженном нефтяном газе, воздухе, азоте и других нейтральных сухих газах.

Основные параметры:

• диапазон настройки пружины: 150-200 мбар;
• входное давление газа: не выше 1000 мбар;
• встроенный фильтр на 50 мкм, класс фильтрации G2 (по EN 779);
• фланцевое присоединение, DN 25;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• температуры эксплуатации (окружающая среда): -40...+60 °C;
• поверхностная температура (максимальное значение): +60 °C;
• заявленный ресурс службы: 40 лет (замена фильтра и рабочей мембраны – каждые 5 лет).

Монтаж

Регулятор давления может размещаться в горизонтальной и вертикальной ориентации. Устанавливается перед горелкой. Эксплуатационные характеристики позволяют размещать регулятор внутри помещений 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Нельзя использовать регулятор в условиях агрессивного воздействия внешней среды, разрушающей алюминий, сталь, каучук.

Достоинства:

• стабильные выходные параметры давления;
• очистка газа встроенным фильтром;
• морозостойкость, широкий диапазон эксплуатационных температур;
• горизонтальный/ вертикальный монтаж;
• значительный ресурс службы.

В разделе «Регуляторы давления газа» представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с разными диапазонами пружины, версии с усиленной мембраной. Под заказ доступны модели для биогаза или попутного нефтяного газа.
