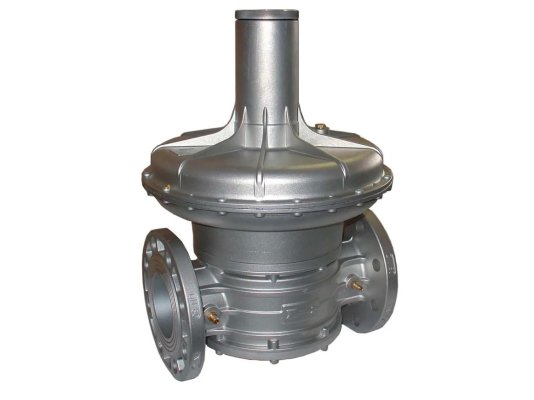

Регулятор давления газа Madas FC10 020

Регулятор давления газа Madas FC10 020 оснащен фильтром для дополнительной защиты уязвимых компонентов и увеличения рабочего ресурса. Снижает и поддерживает в автоматическом режиме давления газа перед подачей на горелку для достижения необходимого расхода и эффективного горения. Конструкция рассчитана на давление в газораспределительной сети до 1 бар. Регулятор обеспечивает стабильность выходного давления независимо от давления газа в магистрали. Сертифицирован по европейским стандартам EN 88-2.

Конструкция и особенности

• Основными элементами регулятора являются корпус, фильтр, пружина, регулировочный винт, предохранительная, компенсационная и рабочая мембрана, штуцеры, встроенный импульс, фланцевые соединения, уплотнения.
• Материалы конструкции устойчивы к составу газов, температурным воздействиям, эксплуатационным нагрузкам, давлению и составу рабочей среды. Корпус и детали произведены из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона, виледона, бутадиен-нитрильного каучука.
• Выходное давление задается путем настройки регулировочной пружины. Для контроля параметров потребуется манометр.

Виды газа

Регулятор давления подходит для работы с метаном, бытовым, сжиженным нефтяным газом, воздухом, азотом и другой нейтральной средой (сухие газы). Под заказ предоставляются версии для биогаза и попутного нефтяного газа.

Основные характеристики:

• диапазон настройки пружины: 15-27 мбар;
• фильтр на 50 мкм, класс фильтрации G2 по EN 779;
• максимальное давление газа перед регулятором: 1000 мбар;
• интеграция в систему с помощью фланцев DN 100;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• температурный диапазон (окружающий воздух): -40...+60 °C;
• температура на поверхности корпуса: максимум +60 °C;
• срок эксплуатации: 40 лет.

Установка и условия эксплуатации

Регулятор давления рассчитан на монтаж в горизонтальном и вертикальном положении, размещается перед горелкой. На корпус нанесена стрелка, указывающая направление потока.

Требование к рабочему помещению: соответствие 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. При наличии агрессивных веществ, способных вызвать коррозию и разрушение материалов конструкции, эксплуатация регулятора запрещена.

Обслуживание

При эксплуатации регулятора требуется контролировать исходящее давление (ежегодно), заменять (промывать) фильтр (через месяц после начала эксплуатации и каждые 5 лет), заменять рабочую мембрану и пружину (раз в 5 и 20 лет соответственно).

Достоинства:

• стабильные параметры давления на выходе;
• встроенный фильтр для защиты мембраны и уплотнений;
• исполнение для низкотемпературной эксплуатации;
• вариативность монтажа;
• значительный (40-летний) ресурс.

У нас можно купить регуляторы давления газа необходимых параметров. В каталоге доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с разными диапазонами выходного давления, резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, модели с усиленной мембраной.
