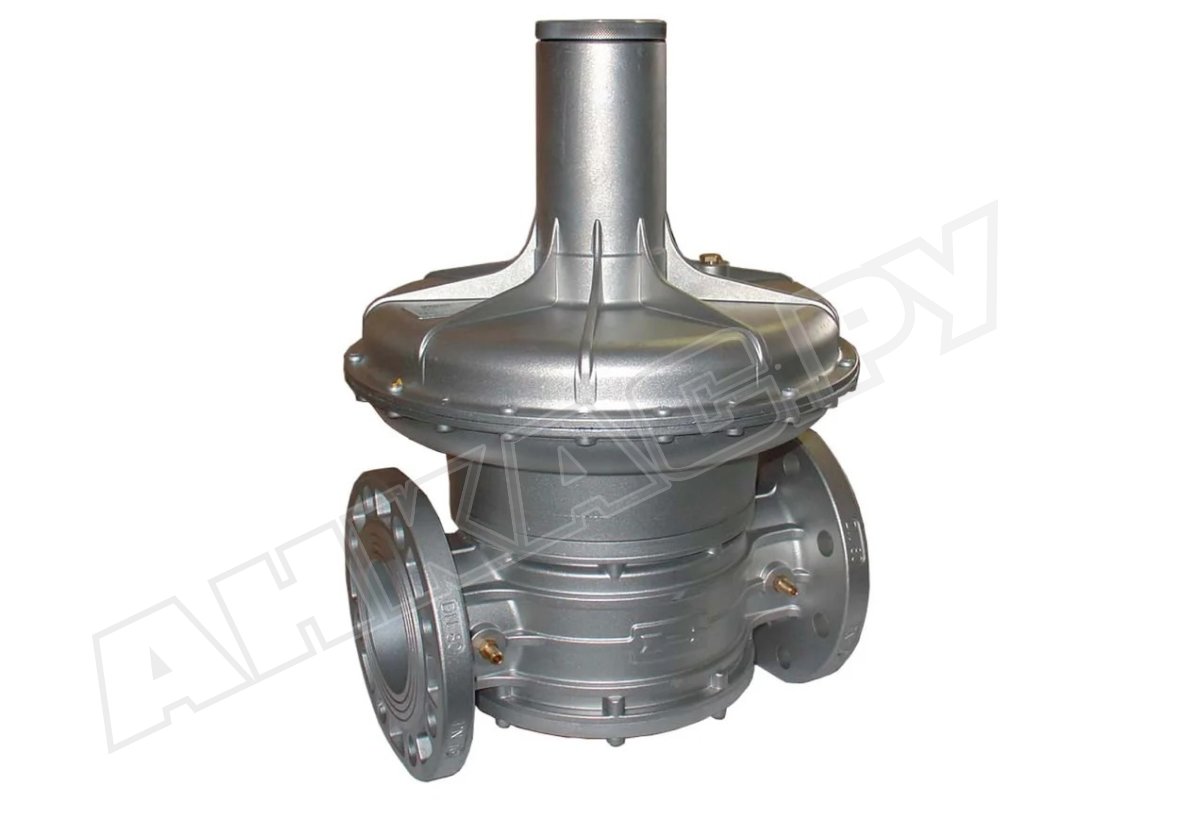

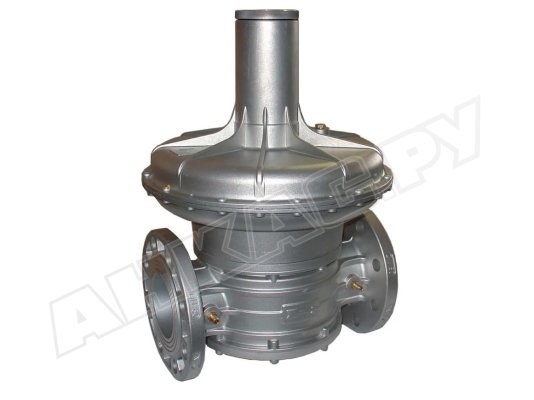

Регулятор давления газа Madas FRG/2MC DN65

Регулятор давления газа Madas FC08 040 предназначен для оснащения промышленных газовых установок с давлением в распределительной сети до 1 бар. Входит в серию со встроенным фильтром грубой очистки. Соответствует европейским стандартам EN 88-2. Понижает и поддерживает давление газа на заданном уровне перед подачей на горелку для достижения необходимого расхода. Характеризуется стабильными выходными параметрами, стойкостью к износу, низким температурам, давлению рабочей среды.

Основные характеристики:

• диапазон настройки пружины: 50-130 мбар;
• встроенный фильтр со способностью очистки 50 мкм, класс G2 по EN 779;
• допустимое входное давление: до 1000 мбар;
• фланцевое присоединение, DN65;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• рабочие температуры: -40...+60 °C;
• поверхностная температура: до +60 °C;
• срок эксплуатации: 40 лет.

Рабочая среда

Регулятор давления используется для работы с метаном, бытовым, сжиженным газом, воздухом, азотом и другой нейтральной газообразной средой (сухие газы). Под заказ возможно исполнение для биогаза и попутного нефтяного газа.

Конструкция и особенности

• В состав регулятора давления Madas FC входят: фильтр грубой очистки, пружина регулирования выходного давления, предохранительная, компенсационная и рабочая мембраны, регулировочный винт, уплотнения, штуцеры и другие элементы конструкции.
• При изготовлении регулятора использованы материалы, стойкие к износу, коррозии, составу углеводородов. Корпус произведен из сплава алюминия, детали и уплотнения – из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона, NBR-каучука, виледона.
• Выходное давление задается посредством настройки пружины в рамках доступного диапазона под контролем манометра.

Установка и условия эксплуатации

Регулятор давления встраивается в систему перед горелкой. Может устанавливаться в горизонтальные и вертикальные газопроводы. Требование к помещению: 2-ая зона взрывоопасности по ГОСТ Р 51330.9-99. Нельзя использовать регулятор в условиях агрессивной внешней среды, разрушающей материал корпуса и конструктивных элементов (алюминий, сталь, каучук).

Достоинства:

• стабильное выходное давление;
• конструкция с фильтром грубой очистки;
• стойкость к коррозии, износу, низким температурам;
• возможность выбора монтажного положения;
• значительный эксплуатационный ресурс (40 лет).

У нас можно купить регуляторы давления газа с различными диапазонами давления и параметрами соединений. Доступны для заказа регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Возможна поставка версий с усиленной мембраной, для других видов газа, для систем с давлением газа до 2 бар (по запросу).
