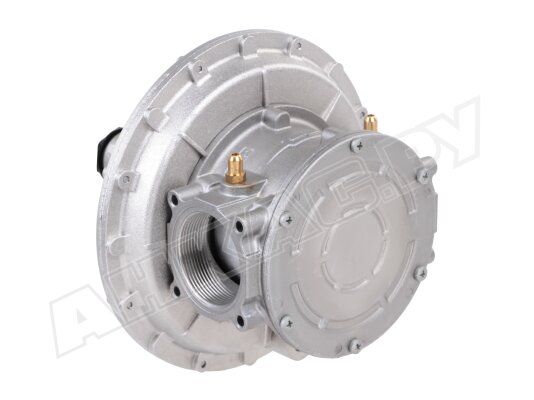

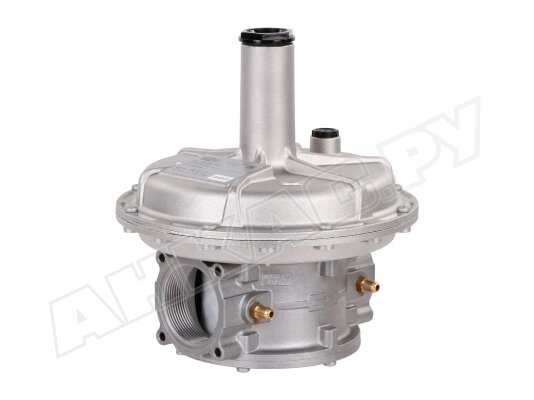

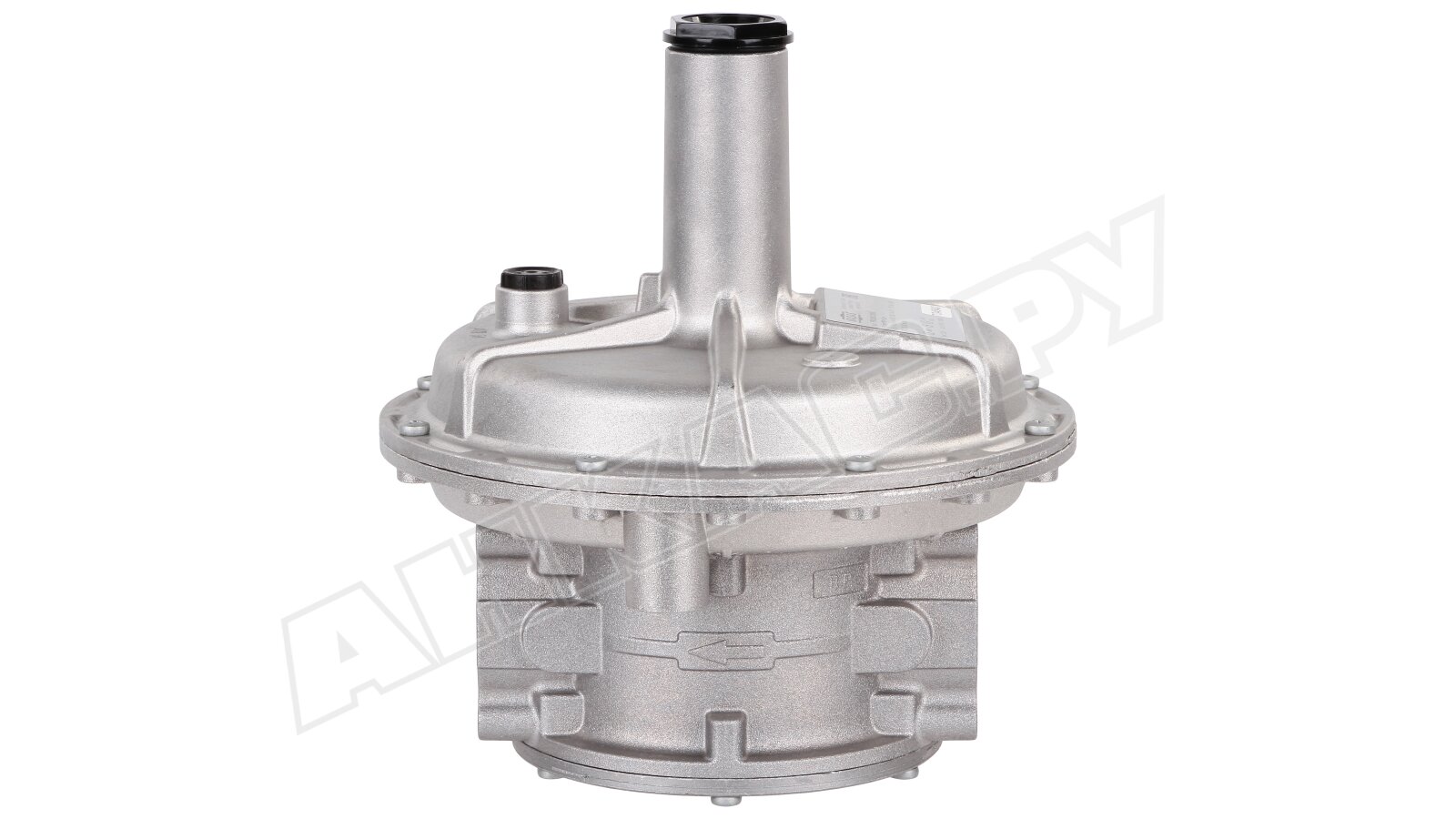

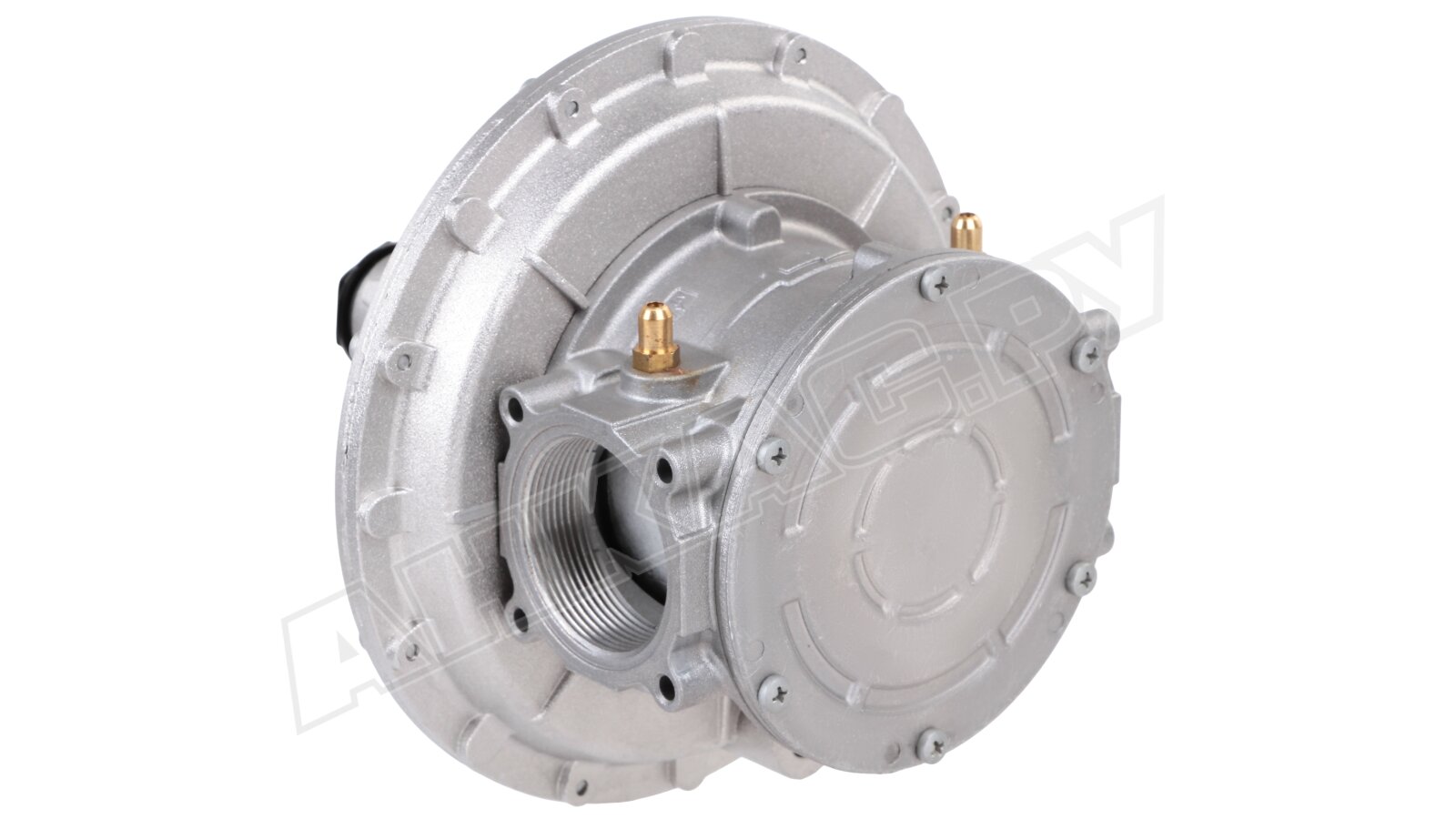

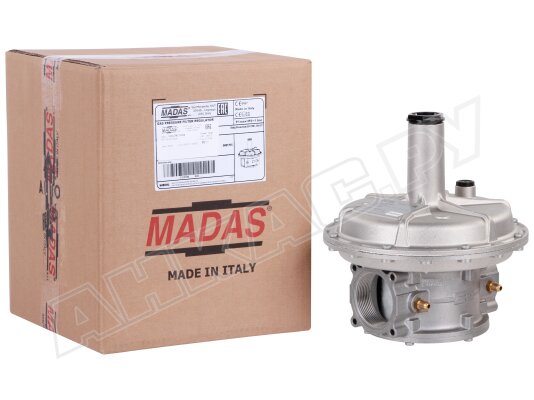

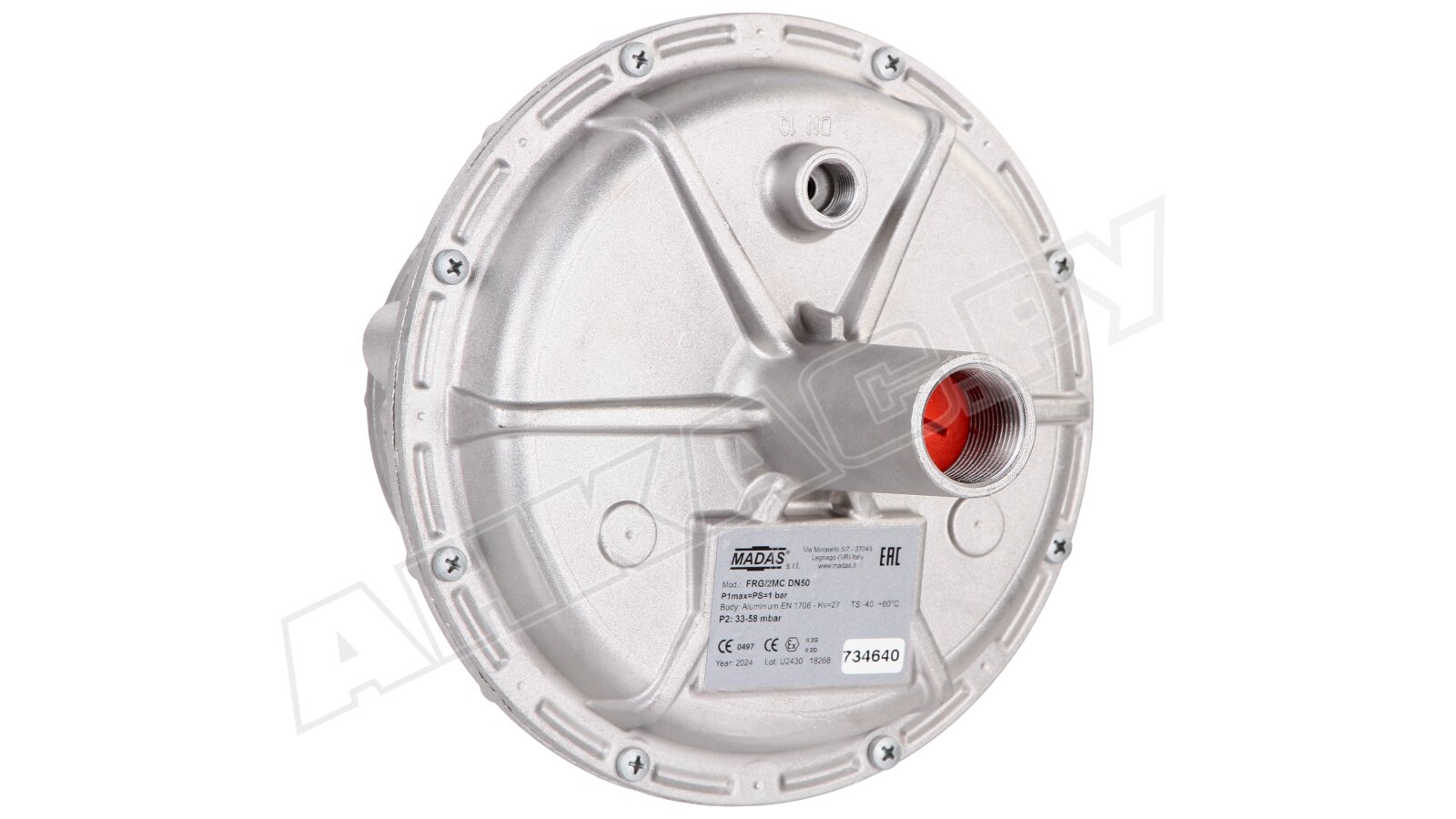

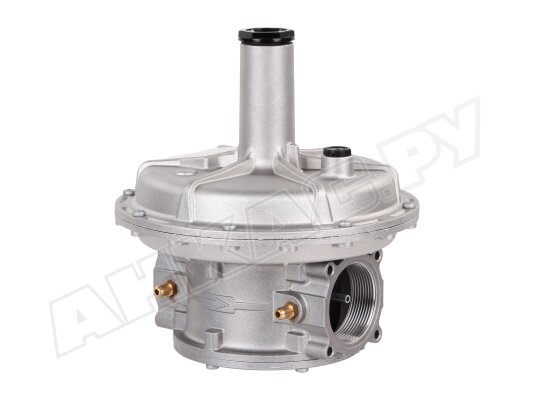

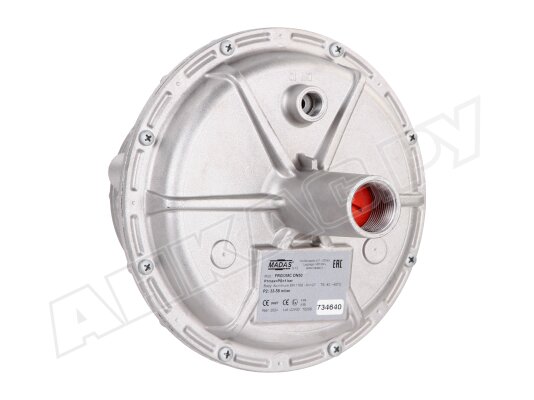

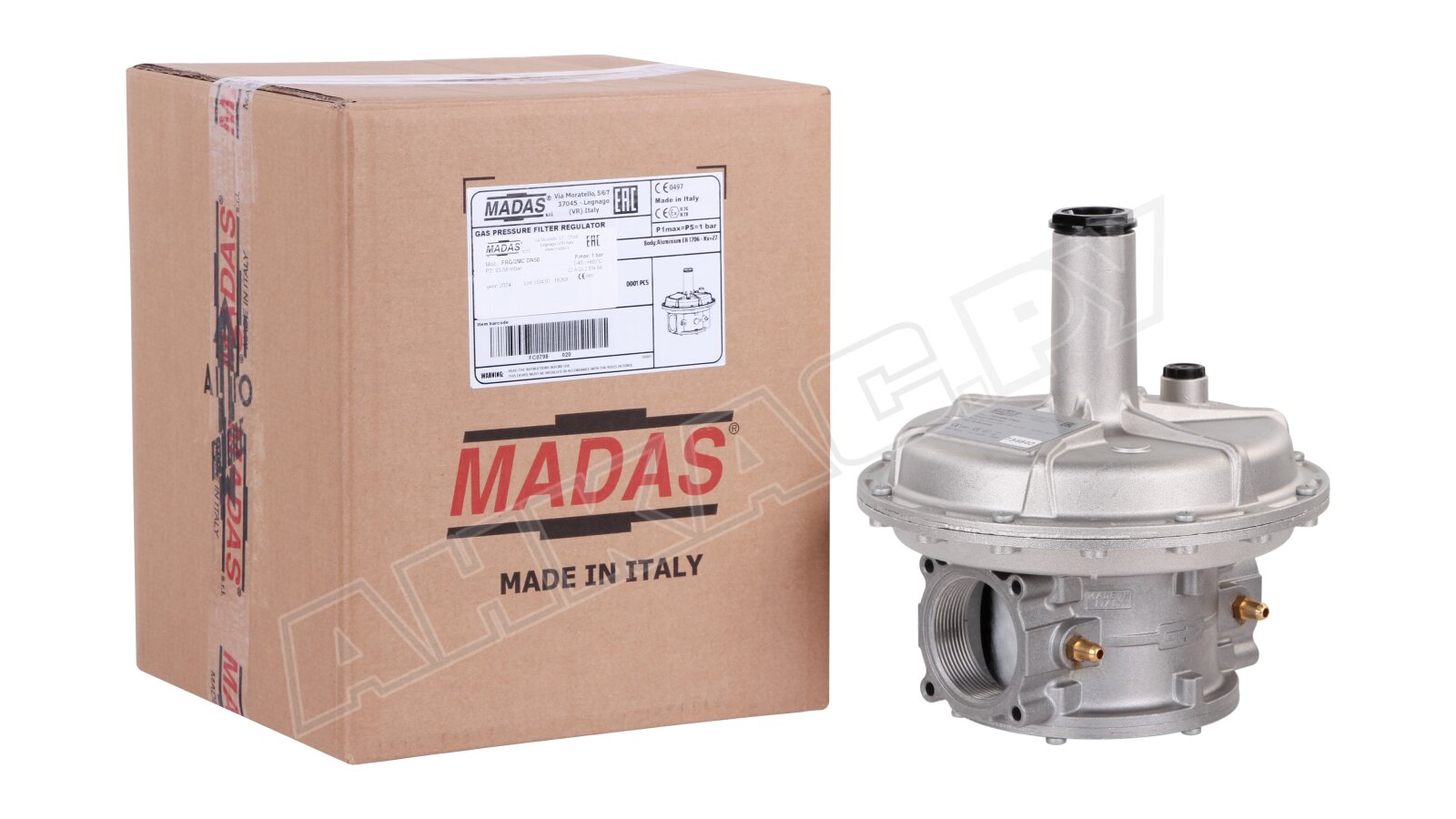

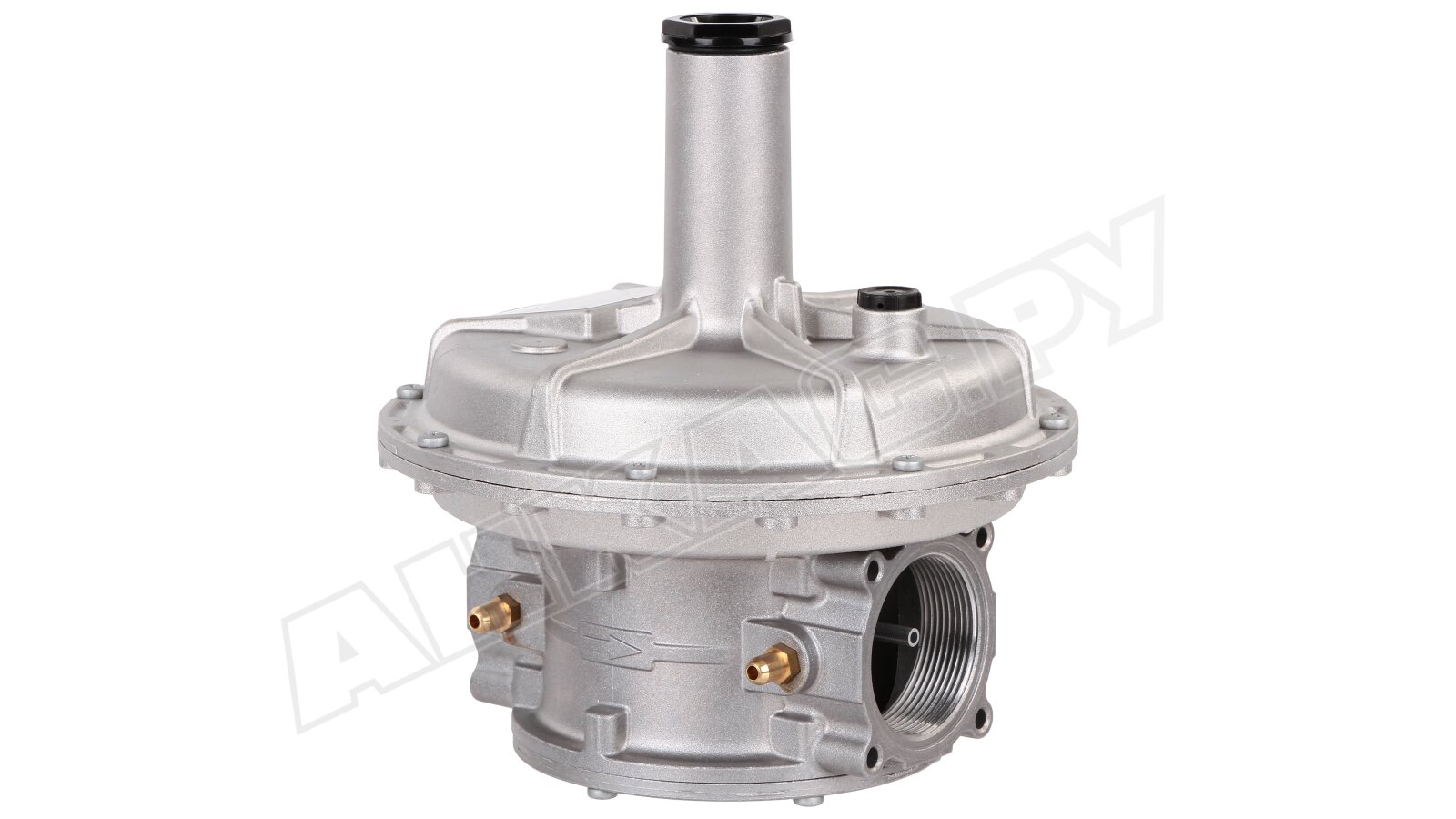

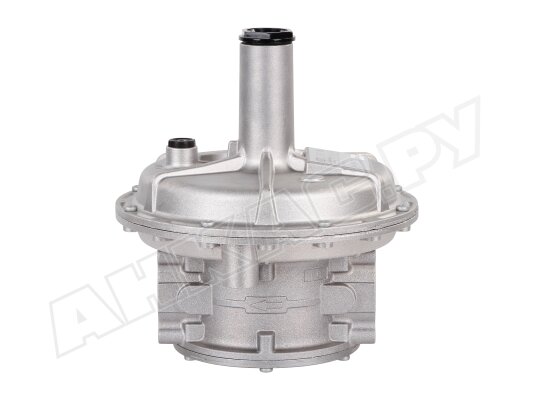

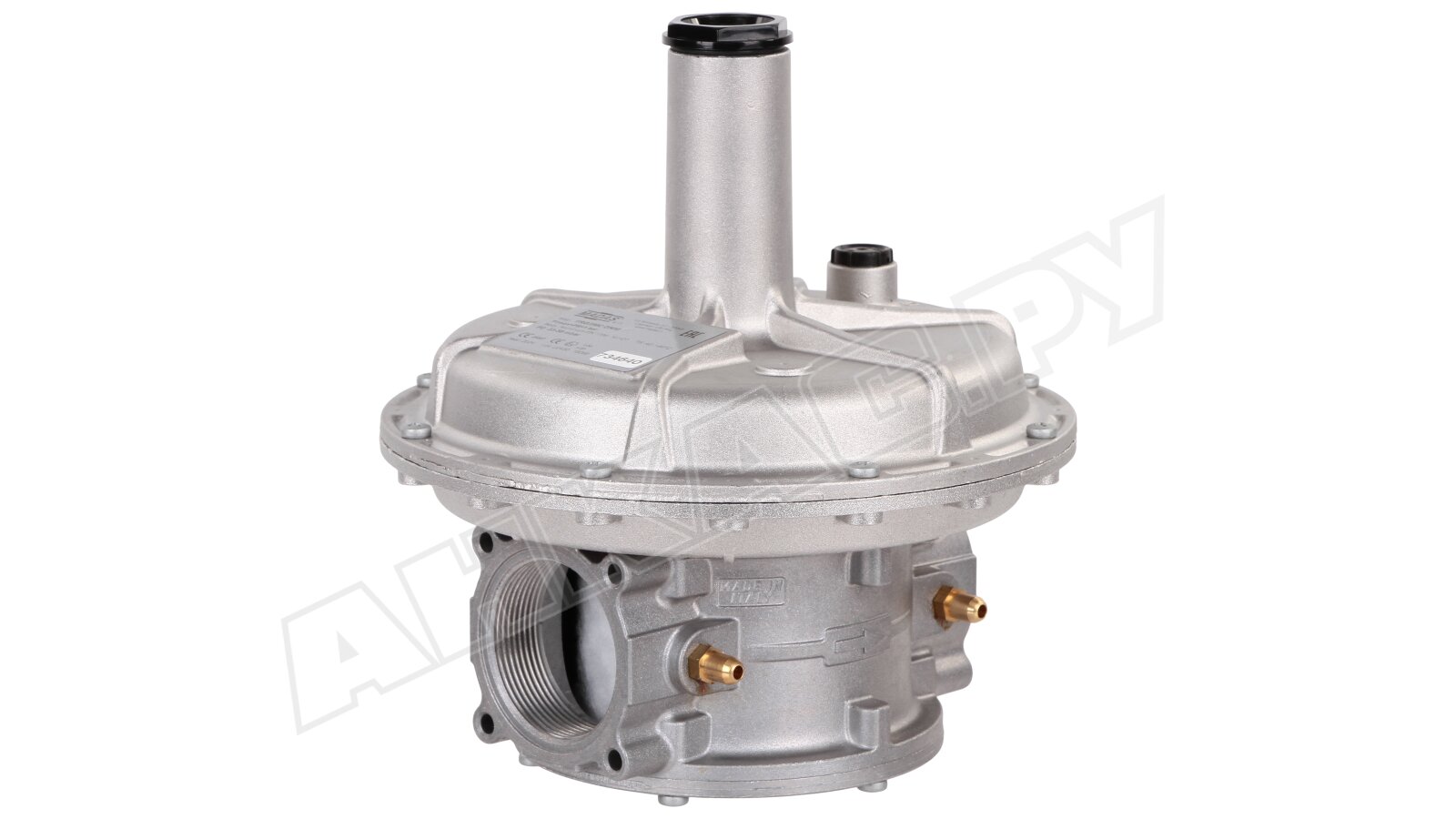

Регулятор давления газа Madas FRG/2MC DN50, FC07 040

Регулятор давления газа Madas FRG/2MC DN50, FC07 040 сертифицирован по европейским стандартам EN 88-2. Оснащен фильтром грубой очистки, размещенным на входе, для дополнительной защиты от повреждений и износа. Функцией регулятора является снижение и поддержание давления на установленном уровне для подачи газа на горелку и ее эффективной работы. Конструкция рассчитана на промышленную эксплуатацию, давление в распределительной сети до 1 бар.

Конструкция и особенности

• Регулятор давления Madas FRG/2MC состоит из нижней и верхней части корпуса, фильтра грубой очистки, пружины регулировки выходного давления, регулировочного винта, предохранительной, компенсационной и рабочей мембраны, штуцера для отбора давления.
• Корпус отлит из сплава алюминия, детали произведены из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона. Для фильтрующего элемента использован виледон, для уплотнений – углеводородостойкий NBR-каучук. Для интеграции в систему предусмотрены резьбовые отверстия.
• Давление на выходе из регулятора задается с помощью рабочей пружины в рамках доступного диапазона. Действия осуществляются под контролем манометра.

Рабочая среда

Виды газов: природный, сжиженный газ, воздух, азот, нейтральные среды (сухой газ). По запросу возможно использование специальной версии регулятора для биогаза и попутного нефтяного газа.

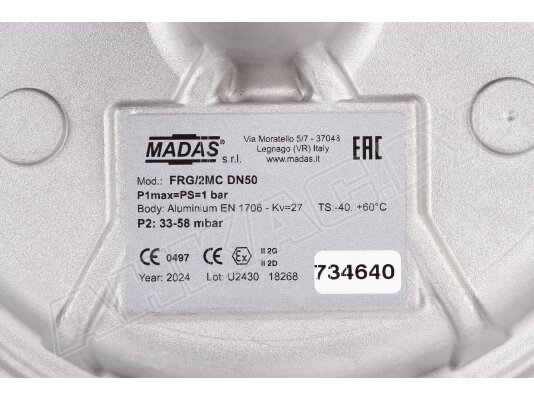

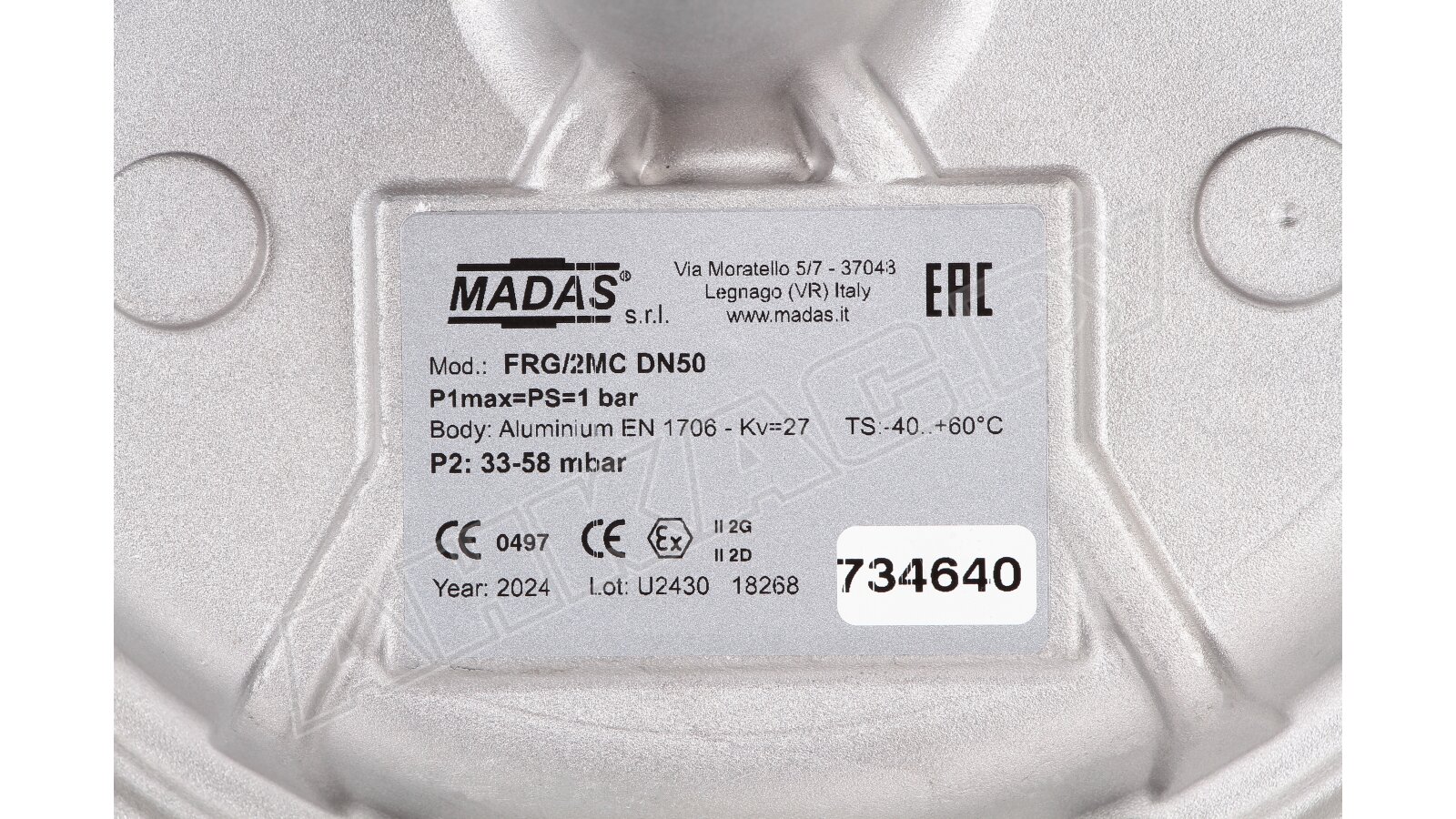

Основные характеристики:

• диапазон настройки пружины: 33-58 мбар;
• давление газа перед регулятором: не выше 1000 мбар;
• фильтрация потока от пыли и примесей размером от 50 мкм, класс G2 по EN 779;
• резьбовое отверстие Rp 2" для интеграции в систему;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• температура на поверхности: не выше +60 °C;
• ресурс службы: 40 лет (с регулярной заменой фильтра и рабочей мембраны).

Монтаж и условия эксплуатации

Регулятор давления Madas FRG/2MC встраивается в систему перед газоиспользующим устройством. Возможно горизонтальное и вертикальное положение. Помещение должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Запрещена эксплуатация регулятора в местах с внешней средой, агрессивно воздействующей на алюминий, сталь, каучук. Допустимые температуры окружающего воздуха: -40...+60 °C.

Достоинства:

• поддержание заданных параметров давления;
• встроенный фильтр для очистки потока;
• стабильная работа при низких/высоких внешних температурах;
• многолетняя служба (ресурс 40 лет).

На сайте АНКАС можно купить регуляторы давления с разными типами и размерами соединений, параметрами давления. При выборе модификации необходимо учесть давление в распределительной сети и давление подачи газа на горелку.

В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. По запросу доступны версии с усиленной мембраной, с давлением на входе 2 бар, для других видов газа. Дополнительную информацию по заказу можно получить у консультантов АНКАС.
