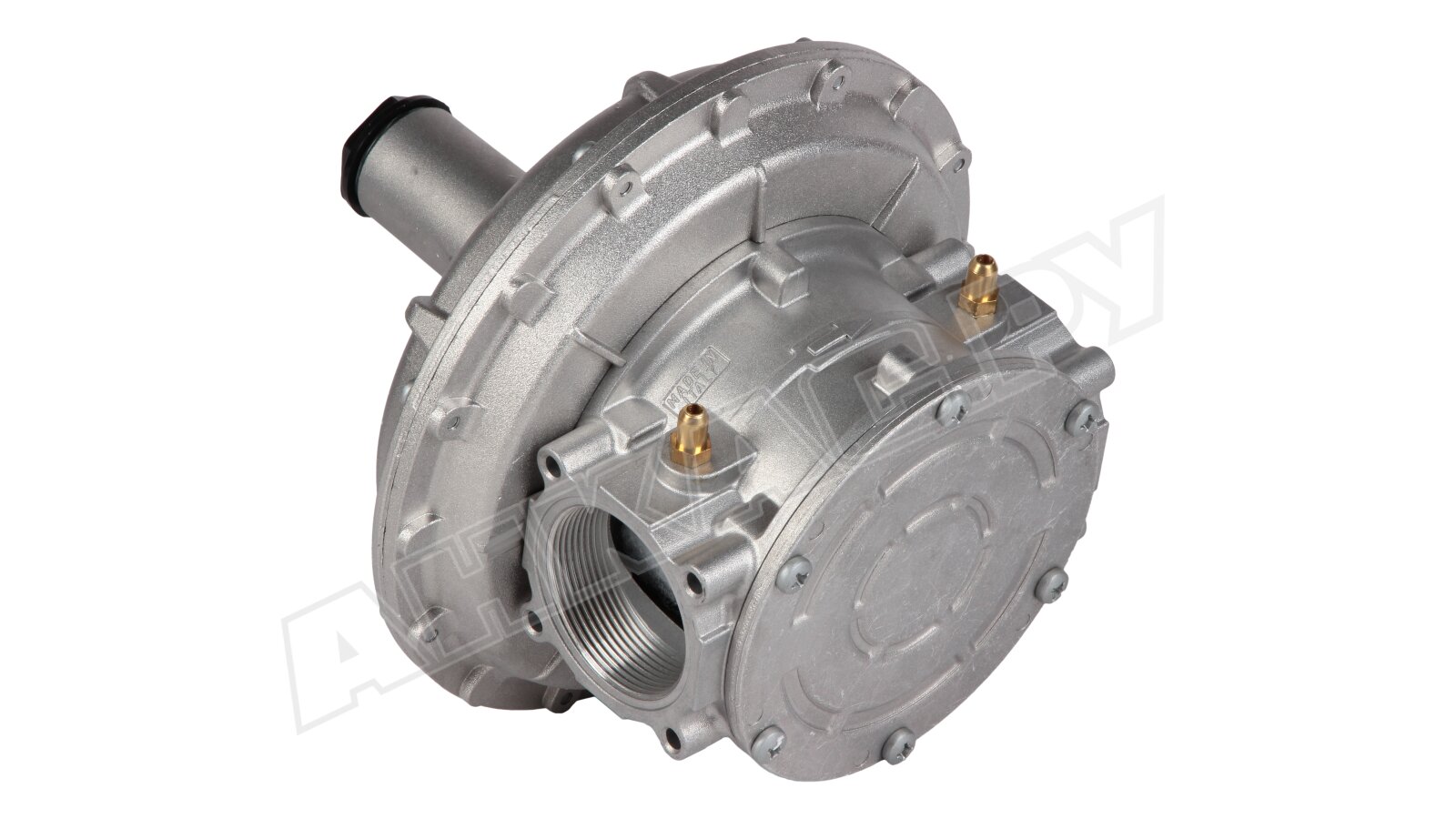

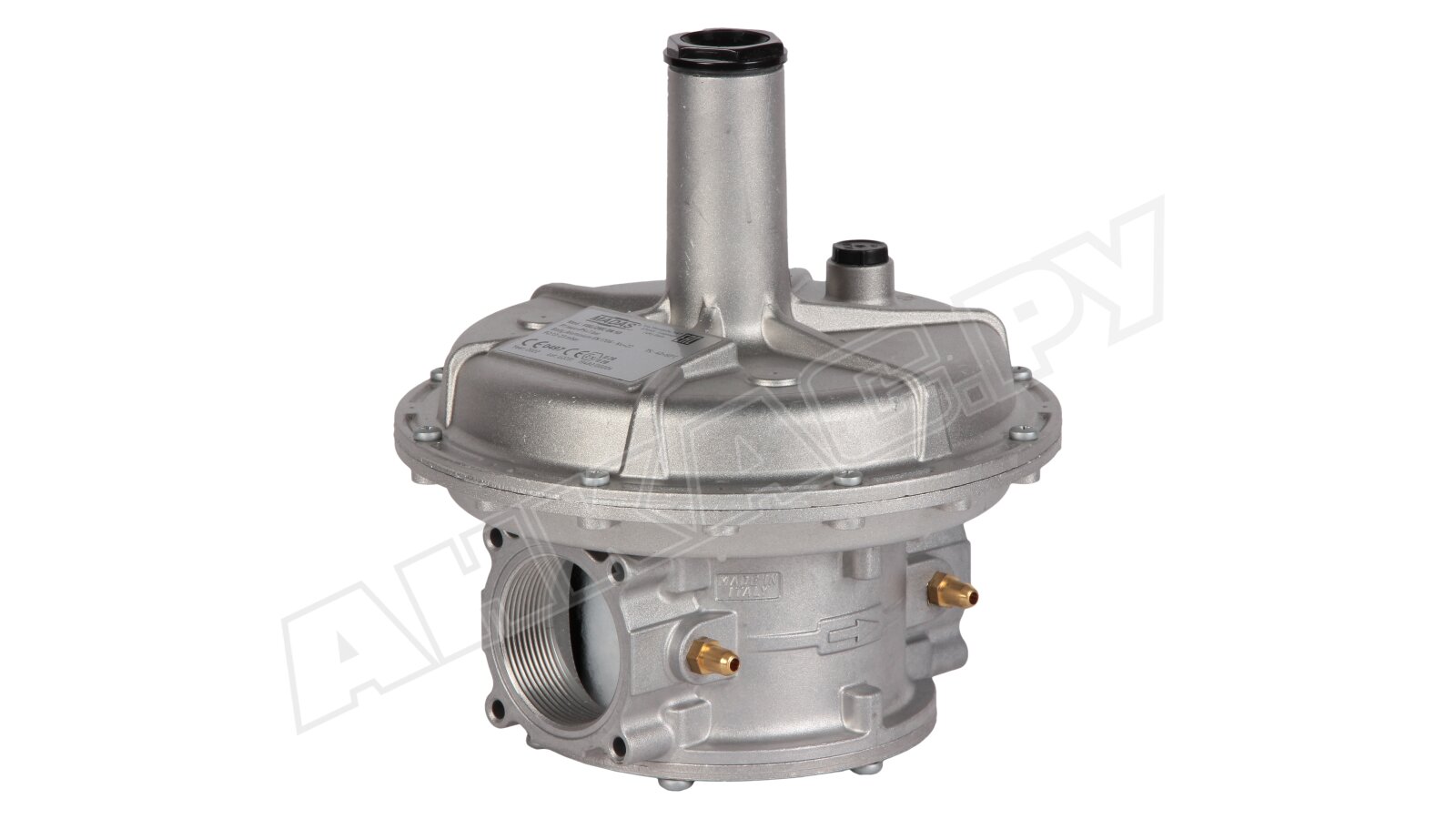

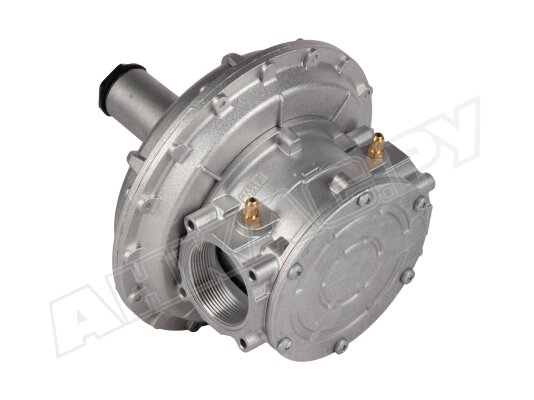

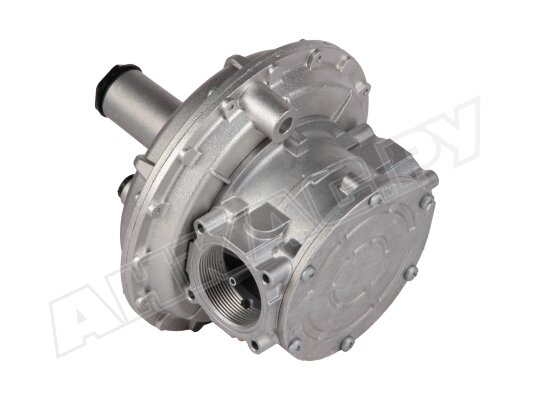

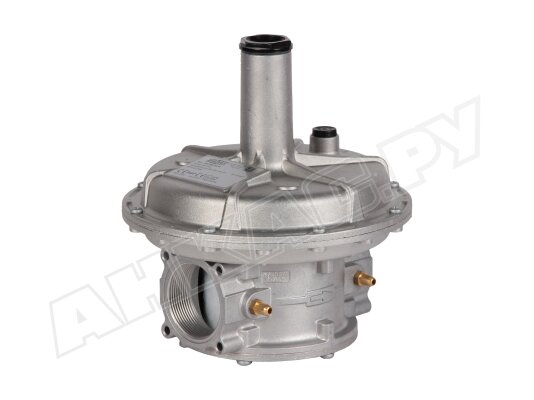

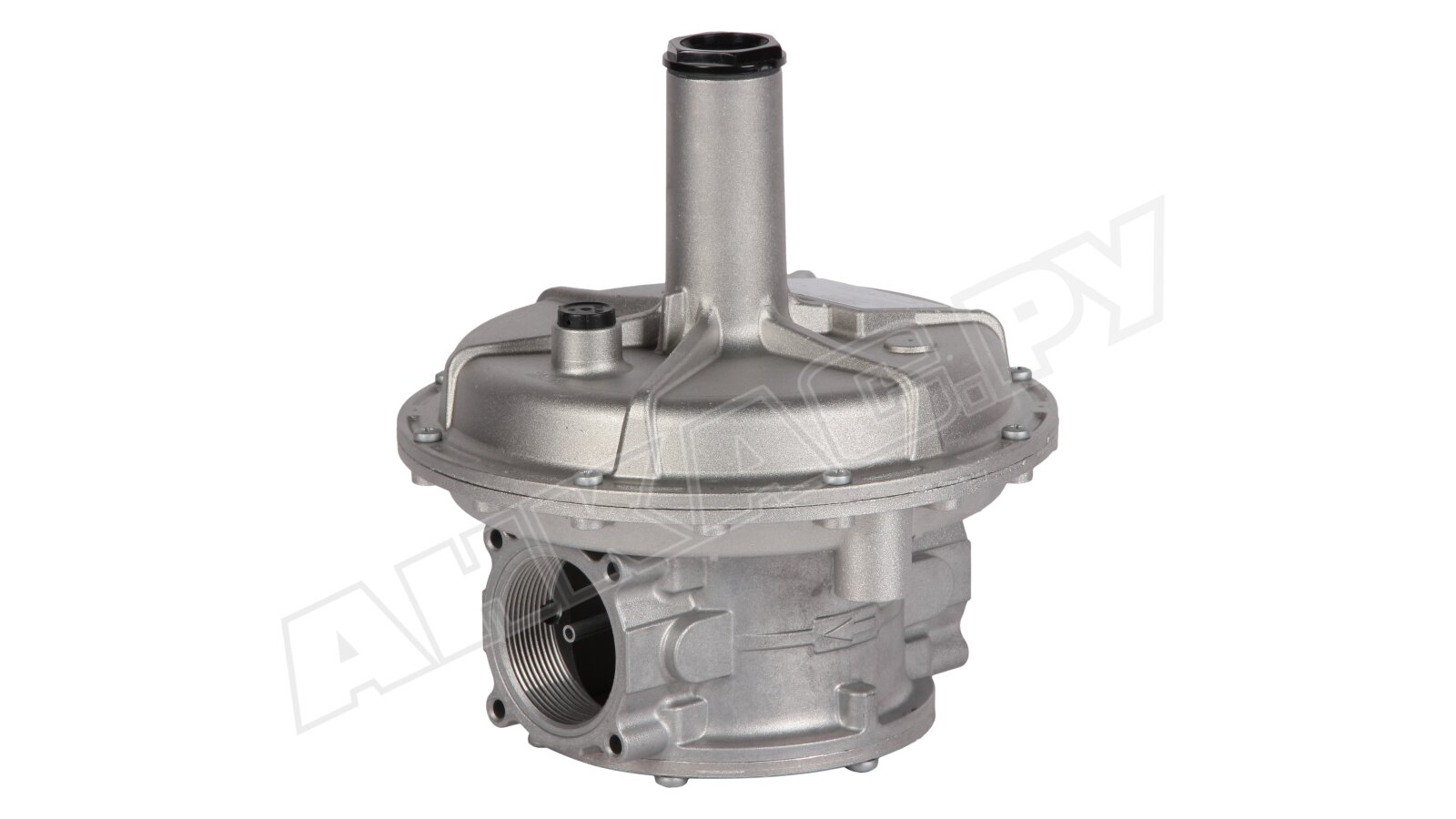

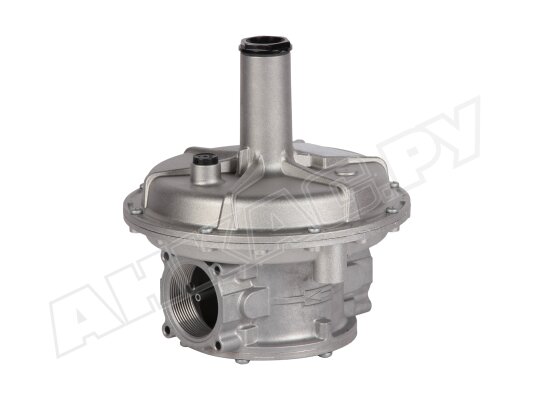

Регулятор давления газа Madas FRG/2MC DN 50, FC07 020

Регулятор давления газа Madas FC07 020 предназначен для оснащения промышленных установок с давлением в распределительной сети до 1 бар. Соответствует европейским стандартам безопасности EN 88-2. Входит в линейку со встроенным фильтром грубой очистки. Снижает и поддерживает в автоматическом режиме давление газа перед подачей на горелку для достижения необходимого расхода и максимальной теплоотдачи. Характеризуется стойкостью к износу, низким температурам, давлению рабочей среды, стабильными выходными параметрами, значительным эксплуатационным ресурсом (40 лет). Фиксируется с помощью резьбовых соединений.

Конструкция и особенности

• Основными элементами регулятора Madas FC являются корпус, входной фильтр, пружина регулирования выходного давления, регулировочный винт, предохранительная, компенсационная и рабочая мембраны. Для снятия показаний давления на корпусе смонтирован штуцер.
• Конструкция регулятора рассчитана на интенсивное промышленное применение, давление газа, перепады температур. Корпус изготовлен из алюминия, рабочие части – из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминиевого сплава, стекловолокна с 30% нейлона, фильтрующий элемент – из виледона, уплотнения – из NBR-каучука.
• Давление на выходе из регулятора задается с помощью регулировочной пружины. Для настройки выходных параметров потребуется манометр.

Рабочая среда

Регулятор давления служит для работы с метаном, сжиженным газом, воздухом, азотом и другой нейтральной газообразной средой (только сухие газы). Под заказ доступны модификации для биогаза и попутного нефтяного газа.

Основные характеристики:

• диапазон настройки пружины: 13-23 мбар;
• интегрированный фильтр со способностью очистки 50 мкм, класс G2 по EN 779;
• максимальное давление газа перед регулятором: 1000 мбар;
• резьбовое присоединение Rp 2";
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• поверхностная температура: не выше +60 °C;
• расчетный срок эксплуатации: 40 лет (периодически следует менять фильтр и рабочую мембрану).

Монтаж и условия эксплуатации

Регулятор давления может фиксироваться в горизонтальные и вертикальные газопроводы. Место размещения – перед газопотребляющим устройством. Требование к рабочему помещению: соответствие 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Допустимые температуры окружающего воздуха: -40...+60 °C.

Обратите внимание! Нельзя использовать регулятор в условиях агрессивного воздействия внешней среды, способной разрушить материал корпуса и конструктивных элементов (алюминий, сталь, каучук).

Достоинства:

• поддержание стабильного давления на выходе;
• оснащение фильтром грубой очистки;
• стойкость к низким температурам, коррозии, износу;
• возможность выбора монтажного положения;
• внушительный ресурс (40 лет).

На сайте можно купить регуляторы давления для систем различной мощности и назначения. При выборе модели необходимо учесть давление в магистрали и давление подачи на горелку для достижения необходимого расхода. В нашем каталоге доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с различными диапазонами давления. Возможна поставка версий с усиленной мембраной, с параметрами входного давления 2 бар и для других видов газа (по запросу).
