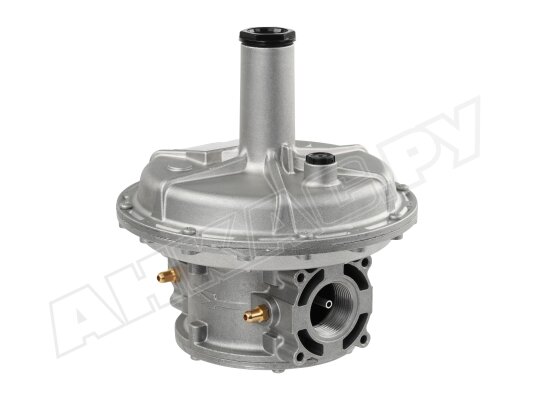

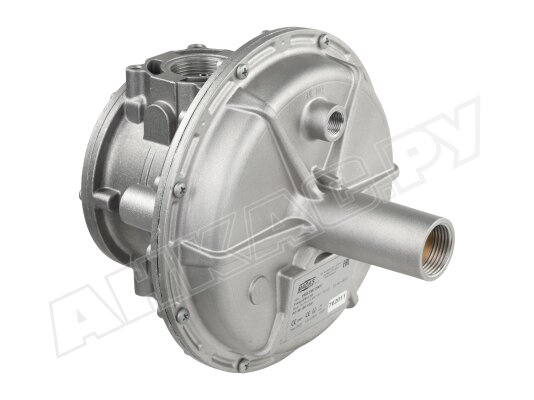

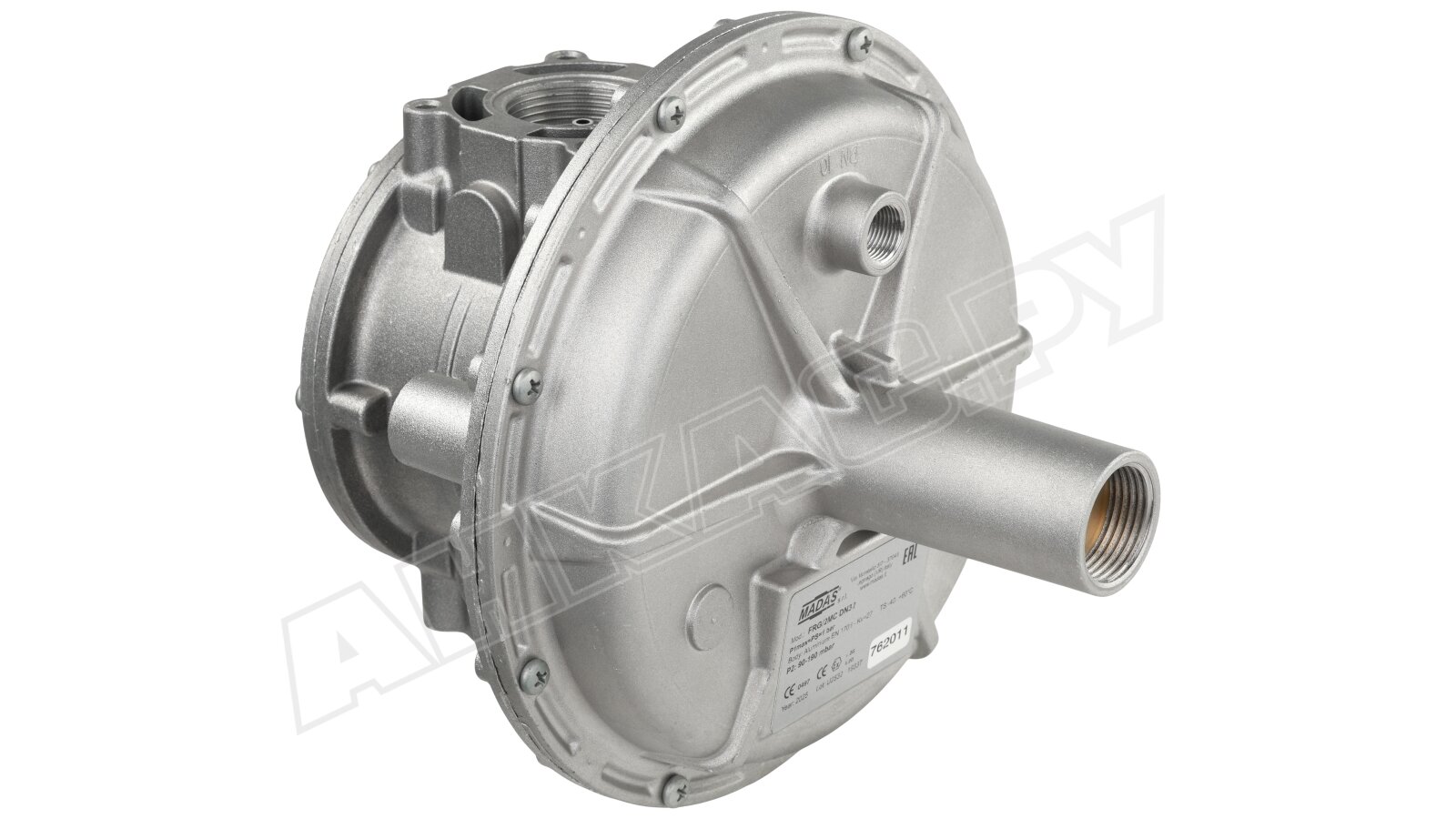

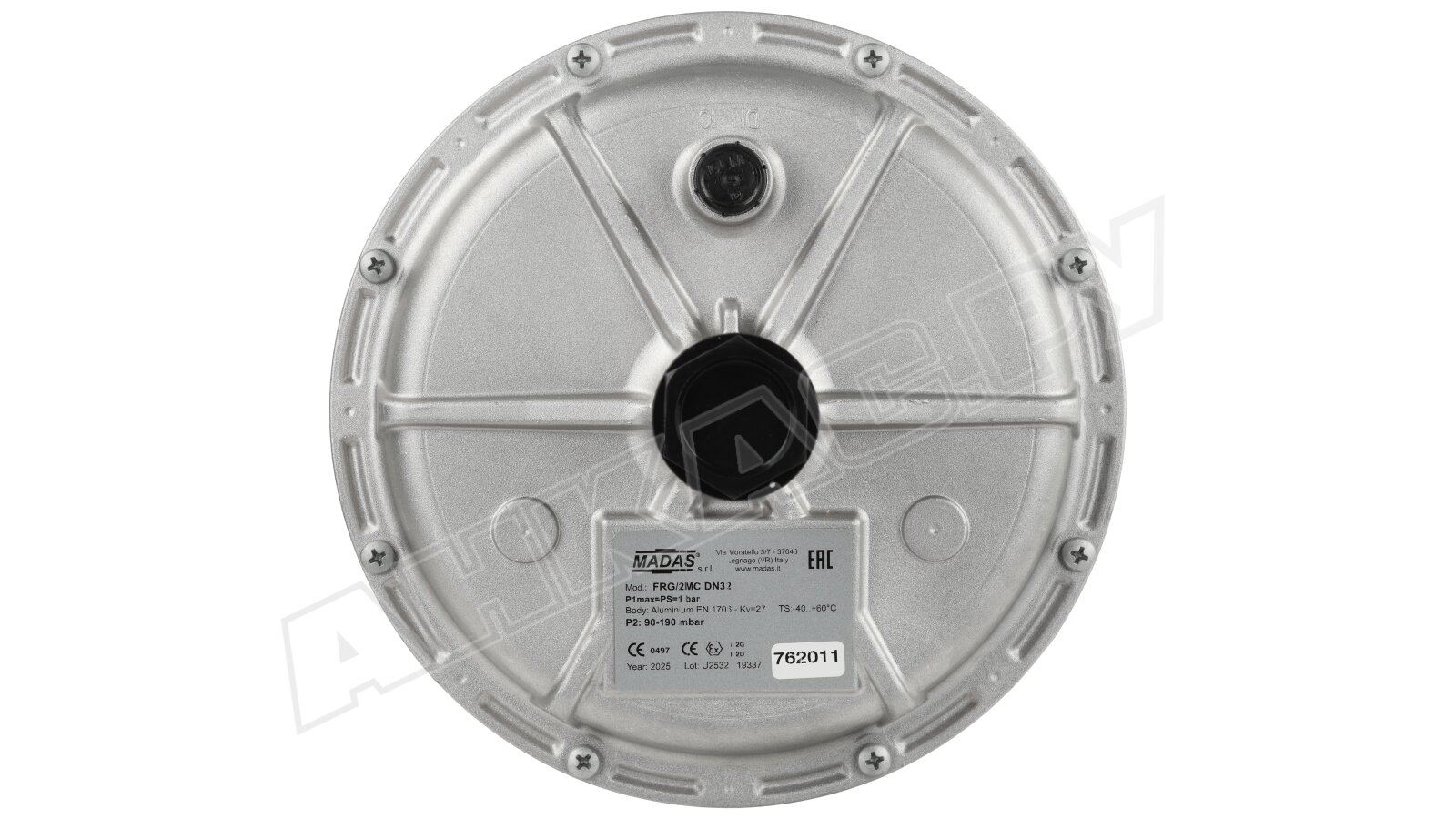

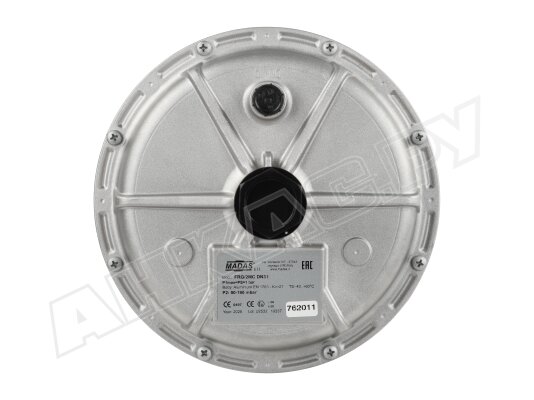

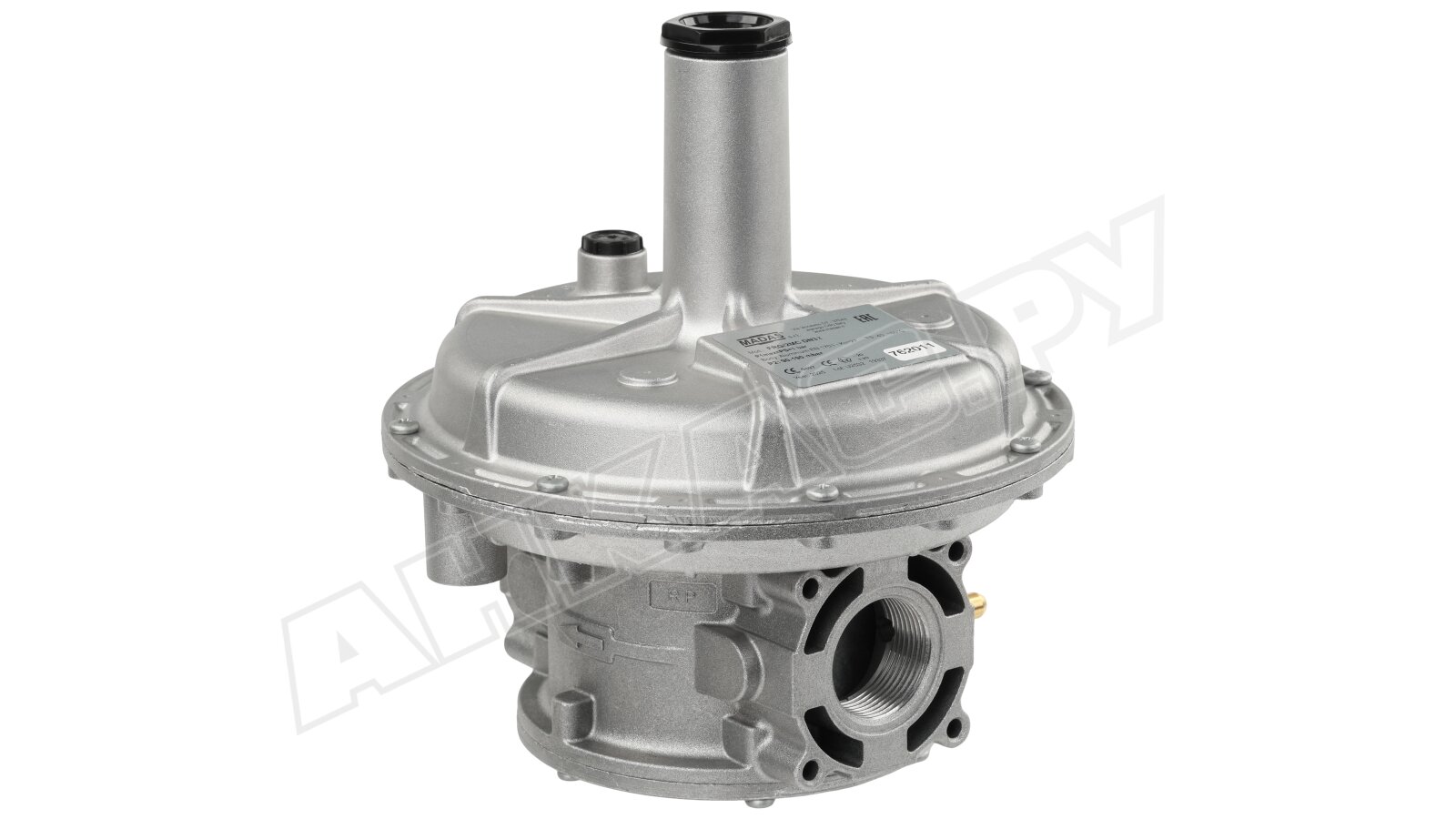

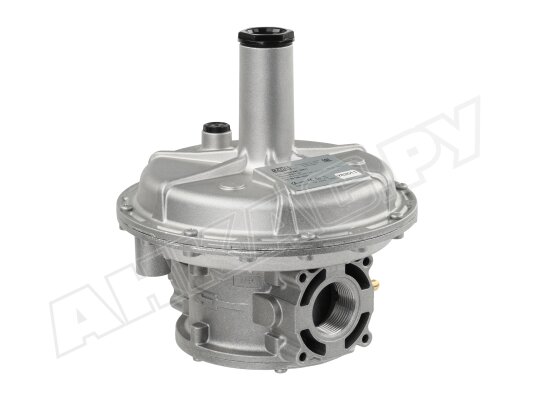

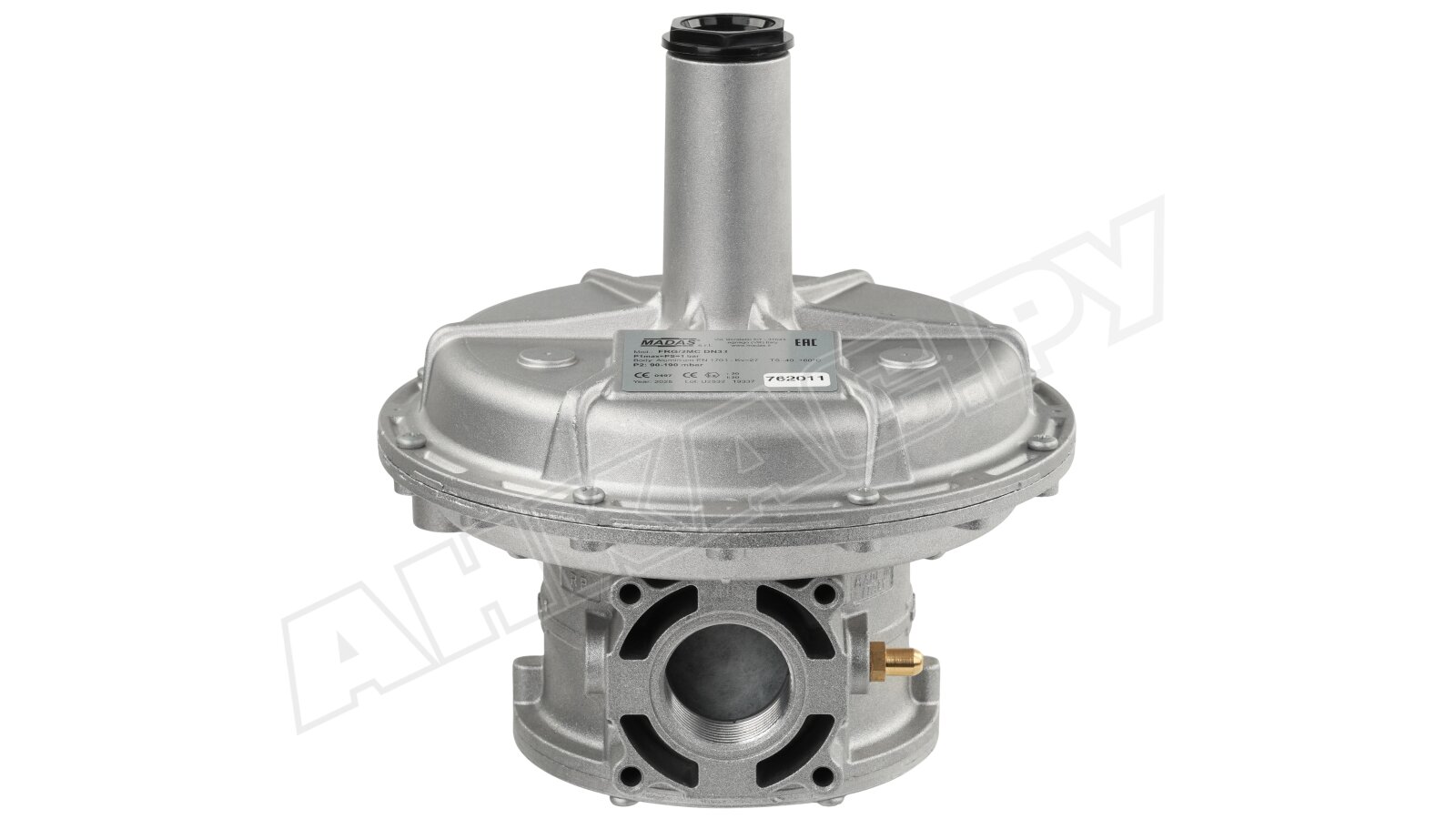

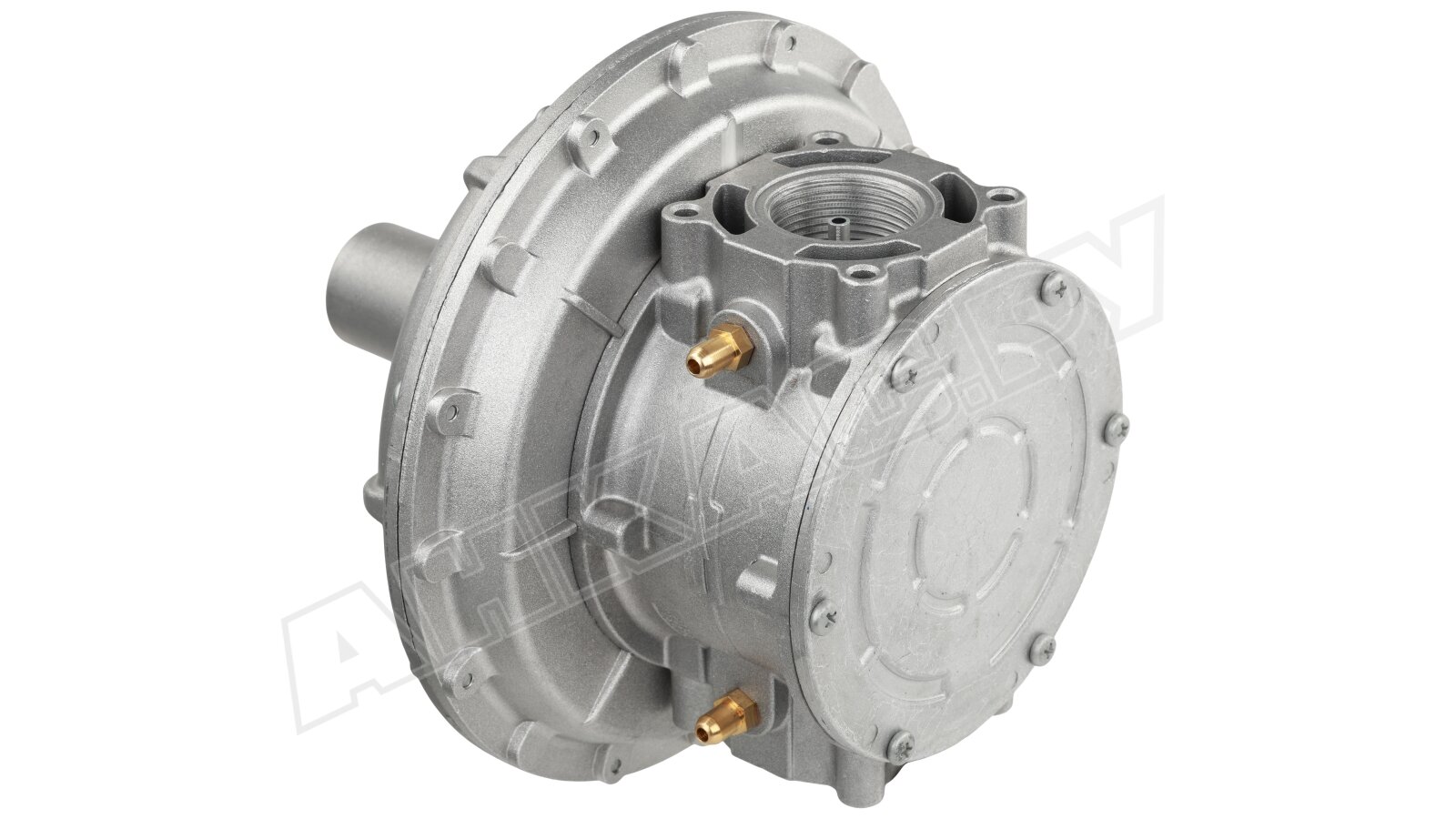

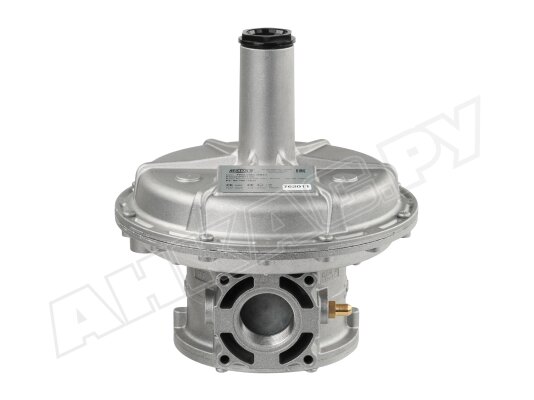

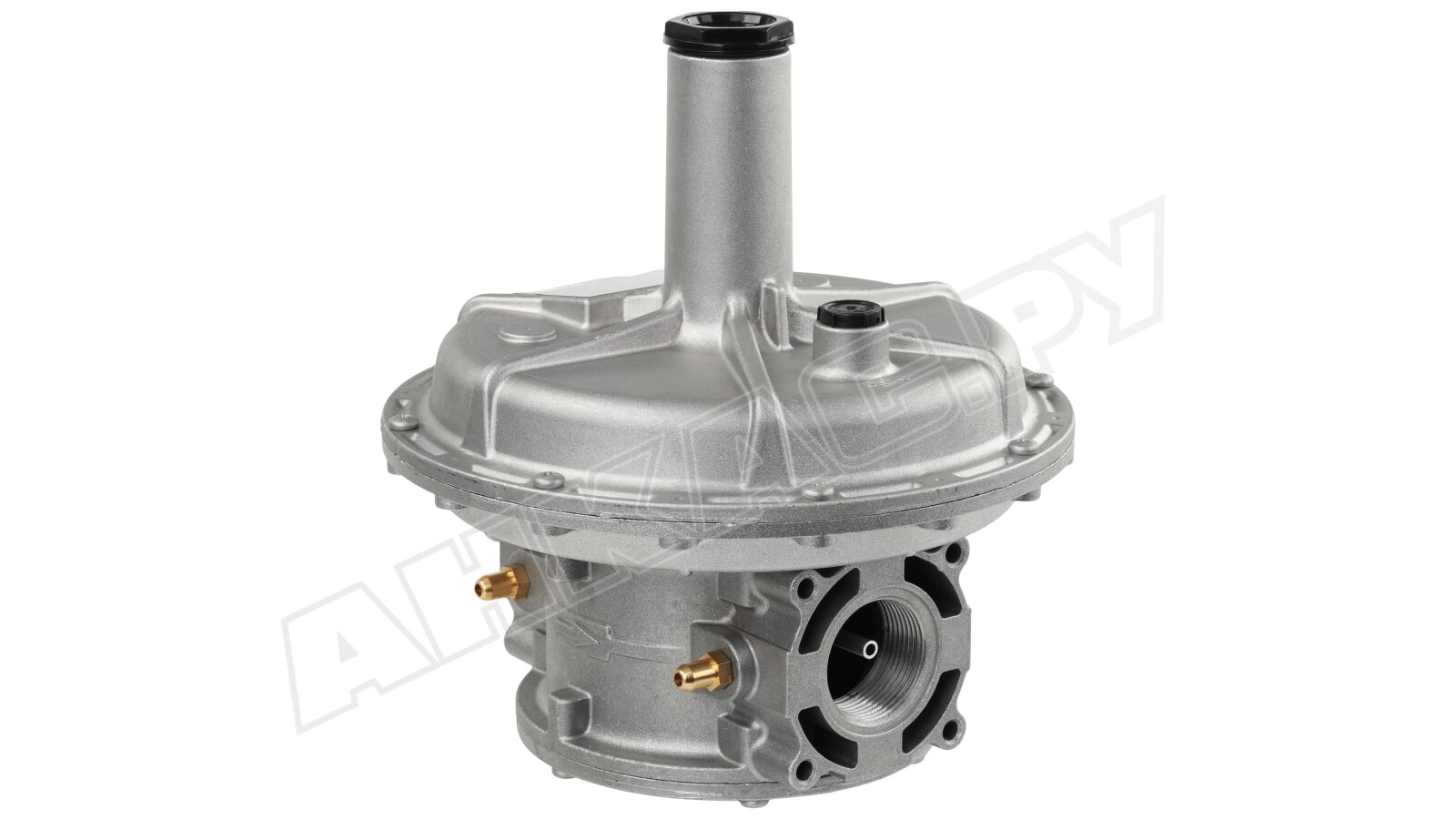

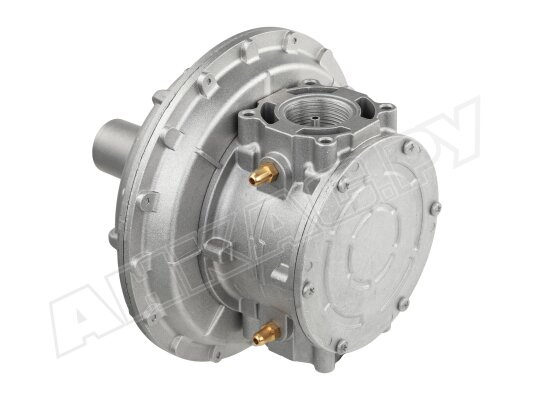

Регулятор давления газа Madas FRG/2MC DN32, FC05 060

Регулятор давления газа Madas FC05 060 применяется в газовом оборудовании для автоматической стабилизации и поддержания давления на заданном уровне, в соответствии с настройкой рабочей пружины. Подходит для сборки промышленных систем сжигания газа с давлением в сети не выше 1 бар. Оснащен фильтром грубой очистки, удаляющим на входе в регулятор посторонние примеси и пыль.

Особенности линейки FC

• Корпус регулятора Madas произведен из алюминия. Материал конструктивных частей: латунь, нержавеющая сталь (оцинкованная и марки 430 F), алюминий, стекловолокно с 30% нейлона. Фильтрующий элемент изготовлен из виледона, уплотнения – из бутадиен-нитрильного каучука.
• Конструкция регулятора рассчитана на перепады температур, может использоваться в условиях низкотемпературной эксплуатации, до -40 °C. Устойчива к коррозии, компонентам газа, механическим воздействиям.

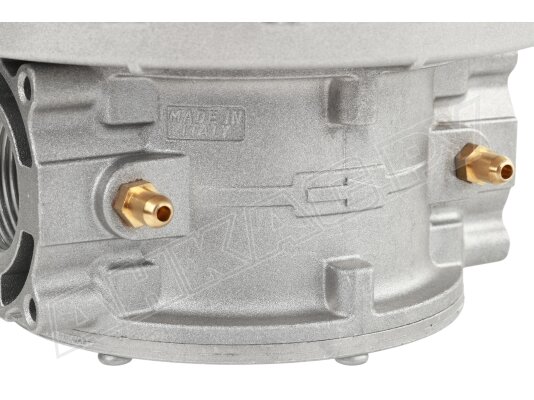

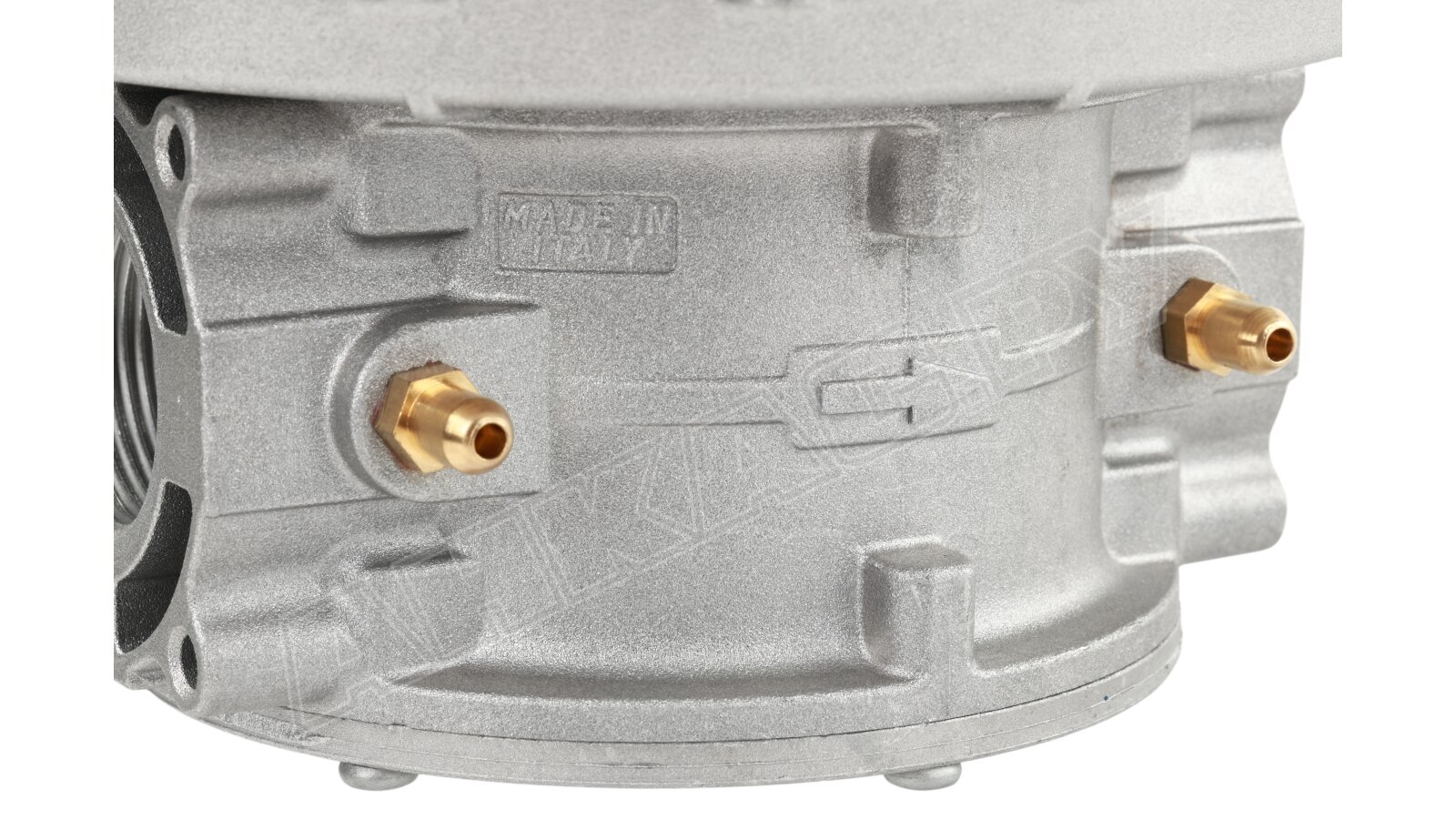

• Основные элементы: корпус, фильтр, пружина настройки выходного давления, предохранительная, компенсационная и рабочая мембраны. Для проверки давления на корпусе предусмотрен штуцер. Для фиксации регулятора предусмотрены отверстия с резьбой.
• Допустимая среда: метан, сжиженный газ, воздух, азот, нейтральные газы (только сухой газ). Версии для биогаза и попутного нефтяного газа предоставляются по отдельному запросу.
• Регулятор настраивается в рамках доступного диапазона с использованием прибора контроля давления.

Применение

Регулятор рассчитан на промышленную эксплуатацию. Встраивается в системы с давлением газа в магистрали не более 1 бар. Обеспечивает стабильное давление газа на горелку или другое аналогичное устройство.

Основные параметры:

• регулировка пружины в диапазоне 90-190 мбар;
• давление магистрального газа: не более 1000 мбар;
• фильтр со степенью очистки 50 мкм, класс фильтрации G2 (по EN 779);
• отверстия с резьбой Rp 1 1/4" для герметичного присоединения;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: A;
• диапазон рабочих температур: -40...+60 °C;
• максимальная поверхностная температура: +60 °C;
• период эксплуатации: 40 лет (с периодической заменой фильтра и рабочей мембраны).

Установка

Регулятор давления может монтироваться в горизонтальном и вертикальном положении. Размещается перед горелкой. Требование к рабочему помещению: соответствие 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Недопустимо эксплуатировать регулятор, где внешняя агрессивная среда разрушающе воздействует на корпус и элементы конструкции. Для монтажа регулятора на корпус нанесена стрелка, указывающая размещение горелки.

Достоинства:

• стабильное давление газа на выходе регулятора;
• очистка потока от грязи и посторонних примесей;
• герметичное резьбовое присоединение;
• морозостойкая конструкция;
• вариативность монтажа.

На сайте можно купить регуляторы давления с различными рабочими пружинами и соединительными параметрами. В онлайн-каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Обращайтесь, подберем необходимое оборудование для ваших задач.
