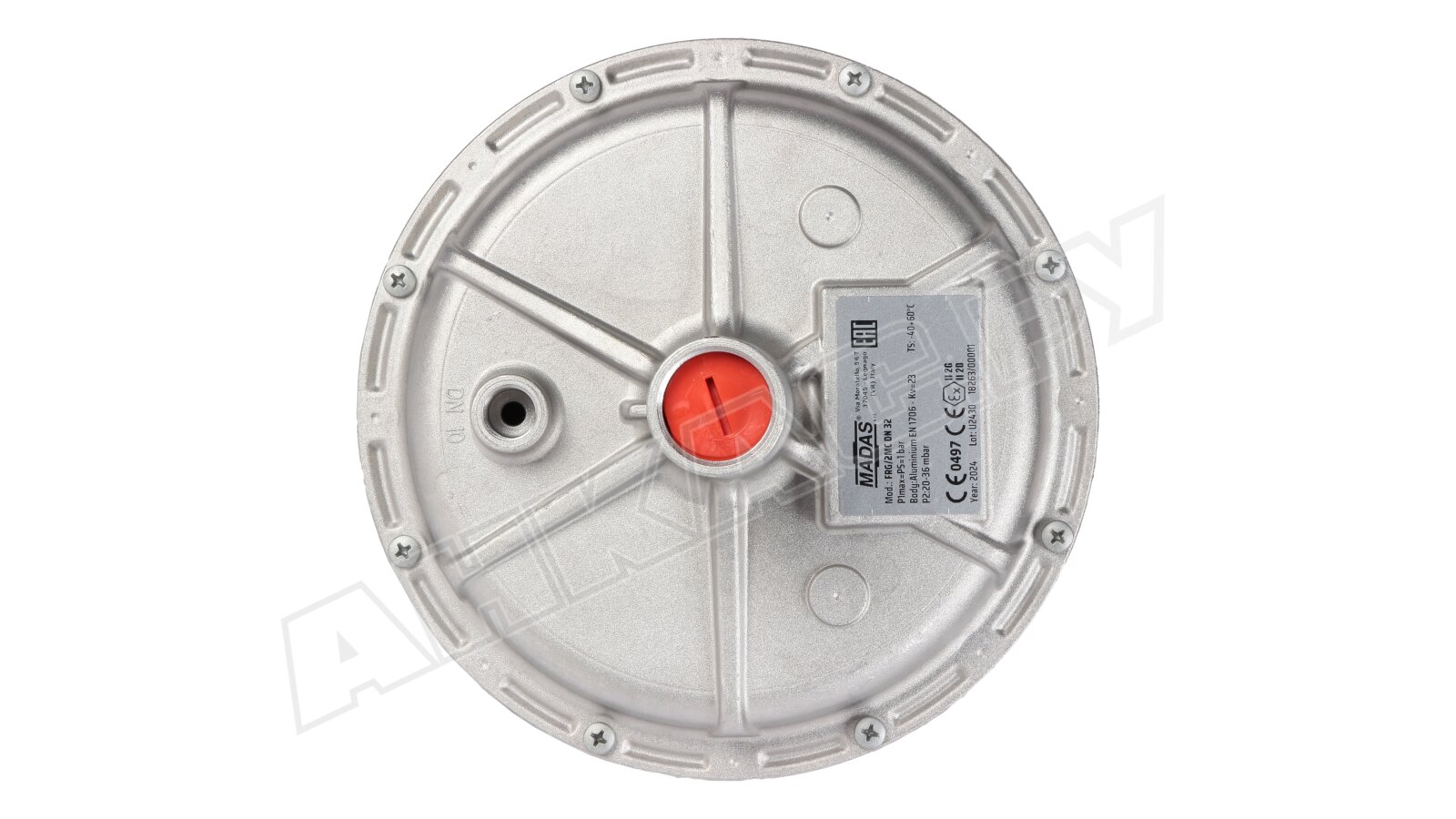

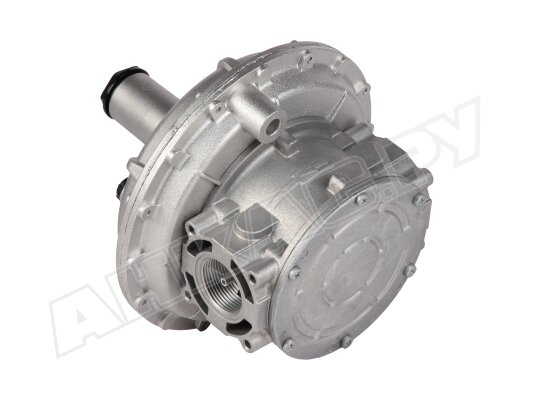

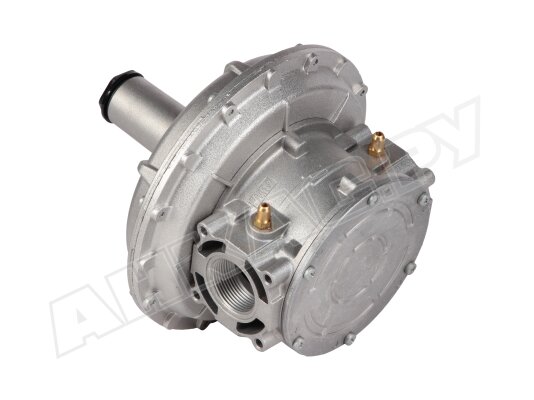

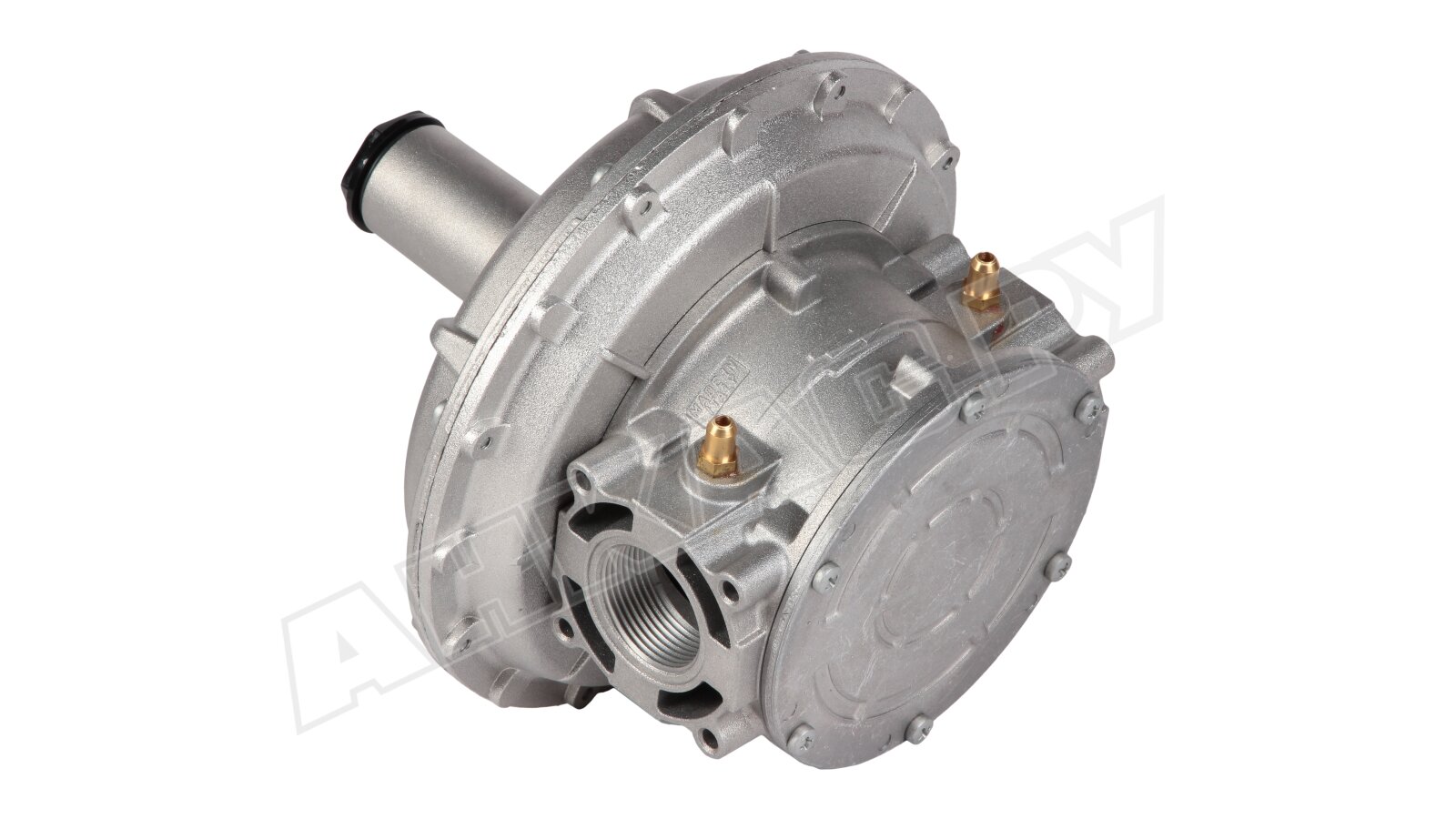

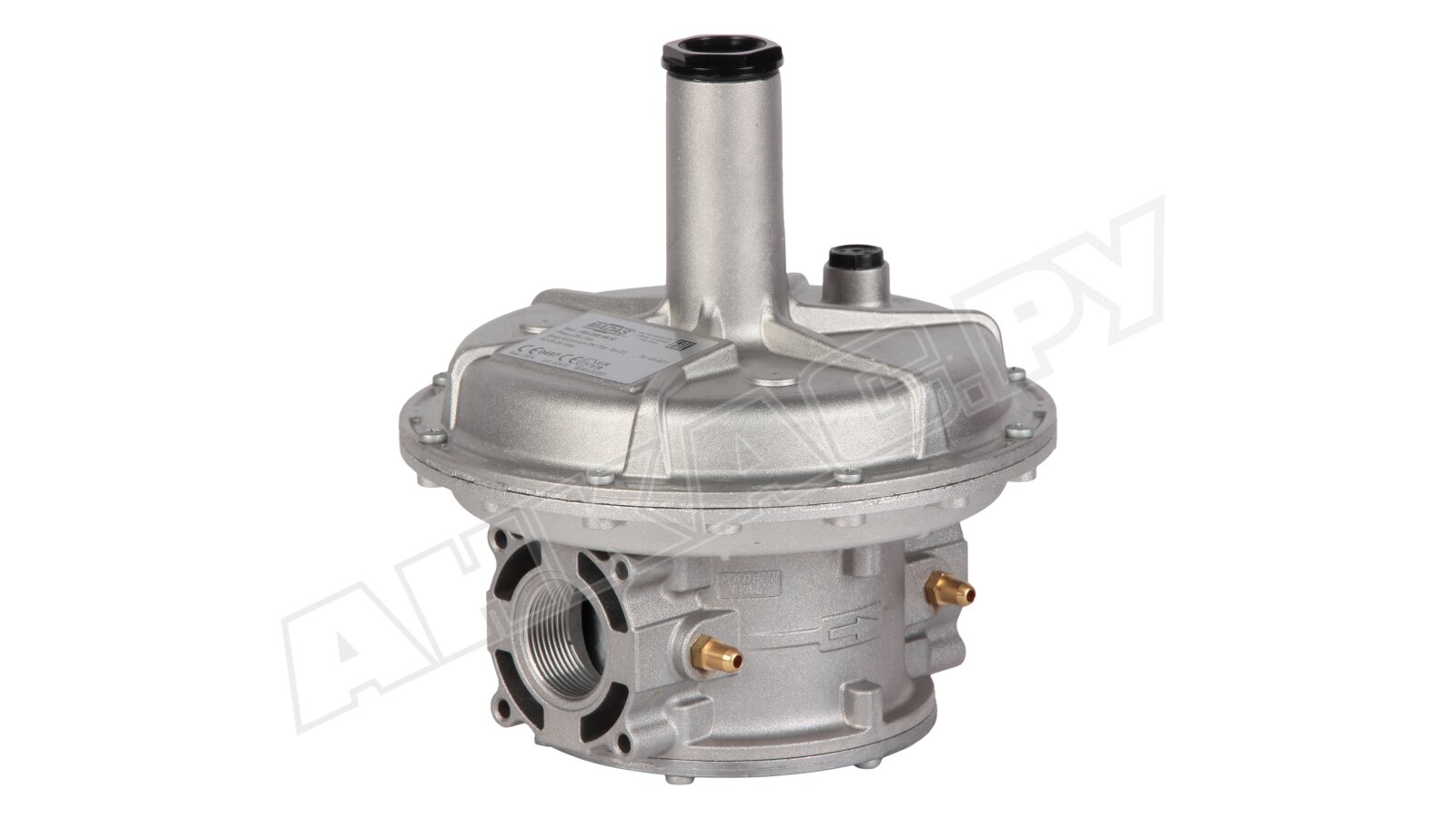

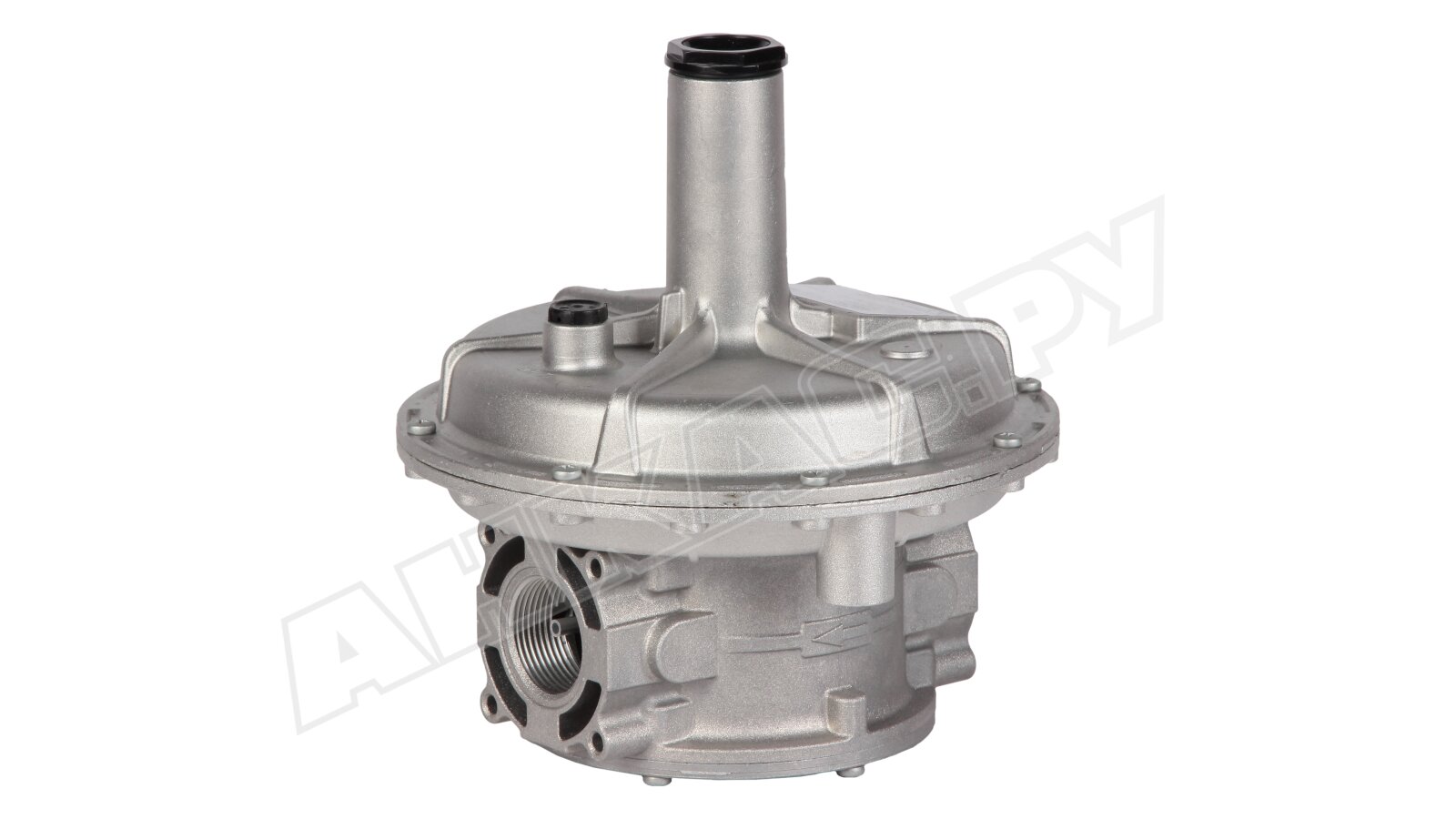

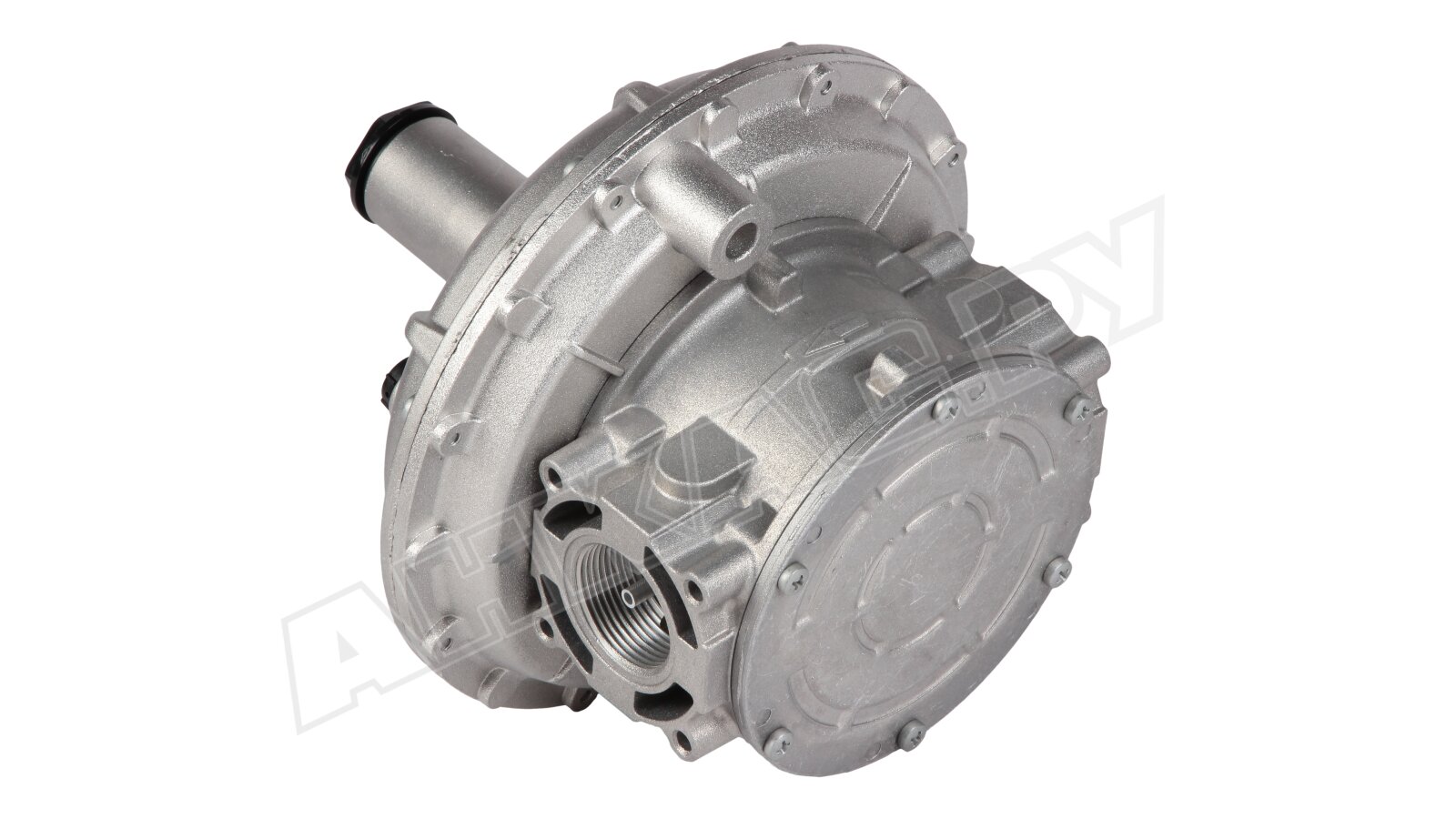

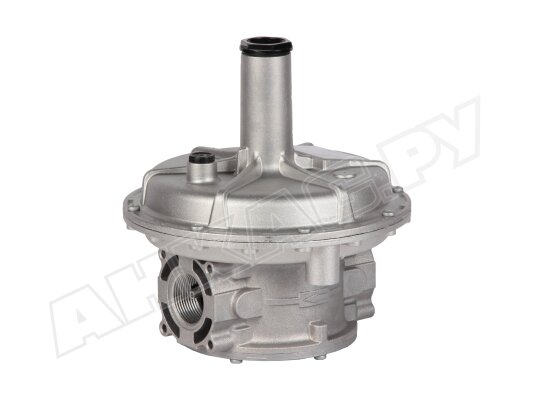

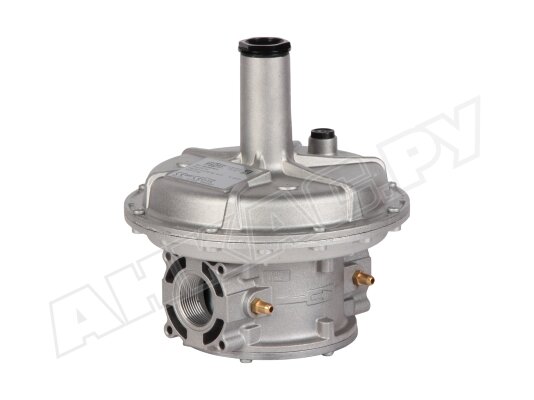

Регулятор давления газа Madas FC05 030

Регулятор давления газа Madas FC05 030 сертифицирован по европейским стандартам безопасности. Понижает и автоматически поддерживает давление газа на заданном уровне перед подачей на горелку. Рабочие параметры устанавливаются с помощью регулировочной пружины. Регулятор рассчитан на использование в газопотребляющих установках с давлением в магистрали не более 1 бар. Для защиты от повреждений оснащен фильтром грубой очистки.

Особенности серии FC

• Регулятор собран в алюминиевом коррозиестойком корпусе с резьбовыми отверстиями для монтажа в систему. Рабочие узлы и уплотнения изготовлены из латуни, нержавеющей стали (оцинкованной и марки 430 F), алюминия, NBR-каучука, стекловолокна с 30% нейлона, виледона (фильтроэлемент).
• Конструкция рассчитана на промышленную интенсивную эксплуатацию, давление рабочей среды, контакт с газом. Регулятор испытан и сертифицирован (ТР № С-IT.МГ0З.В.00093).
• На входе газа размещен фильтр грубой очистки, сдерживающий пыль и посторонние примеси. Основными элементами регулятора являются: корпус, входной фильтр, пружина настройки давления на выходе, предохранительная, компенсационная и рабочая мембраны.
• Регулятор настраивается в соответствии с текущими потребностями системы, в рамках рабочего диапазона пружины. Задание параметров давления осуществляется под контролем манометра. На корпусе регулятора смонтирован штуцер.

Рабочая среда

Регулятор подходит для оснащения систем, функционирующих на метане, сжиженном газе, азоте, воздухе и другой нейтральной газообразной среде (только сухой газ). Возможно использование специальной версии регуляторов для биогаза и попутного нефтяного газа.

Основные параметры:

• диапазон регулировки пружины: 20-36 мбар;
• максимальное входное давление: 1000 мбар;
• фильтр на входе регулятора со способностью очистки 50 мкм, класс G2 (по EN 779);
• присоединительная резьба: Rp 1 1/4";
• минимально допустимый расход газа: 0,1 м3/час;
• класс герметичности: А;
• эксплуатация при температурах окружающего воздуха: -40...+60 °C;
• температура на поверхности: максимум +60 °C;
• продолжительность эксплуатации: 40 лет (фильтр, пружину и мембрану необходимо регулярно заменять).

Монтаж

Регулятор давления монтируется в систему перед горелкой. Допускается горизонтальное и вертикальное положение. Место установки: помещения 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Запрещена эксплуатация регулятора в условиях агрессивного воздействия окружающей среды, разрушающей алюминий, сталь, каучук.

Монтаж регулятора осуществляется в соответствии с указанием стрелки на корпусе (направлена в сторону горелки). Необходимо исключить попадание внутрь устройства посторонних предметов и мусора.

Достоинства:

• точные выходные параметры давления;
• простота монтажа и настройки;
• встроенный фильтр для удаления грязи;
• резьбовой способ крепления;
• морозостойкое исполнение;
• солидный ресурс службы.

У нас можно купить регуляторы давления газа с разными диапазонами настройки пружины и диаметрами соединений. Со склада и под заказ доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с усиленной мембраной, регуляторы для систем с входящим давлением до 2 бар, для других видов газа (по запросу). Обращайтесь, поможем подобрать оборудование.
