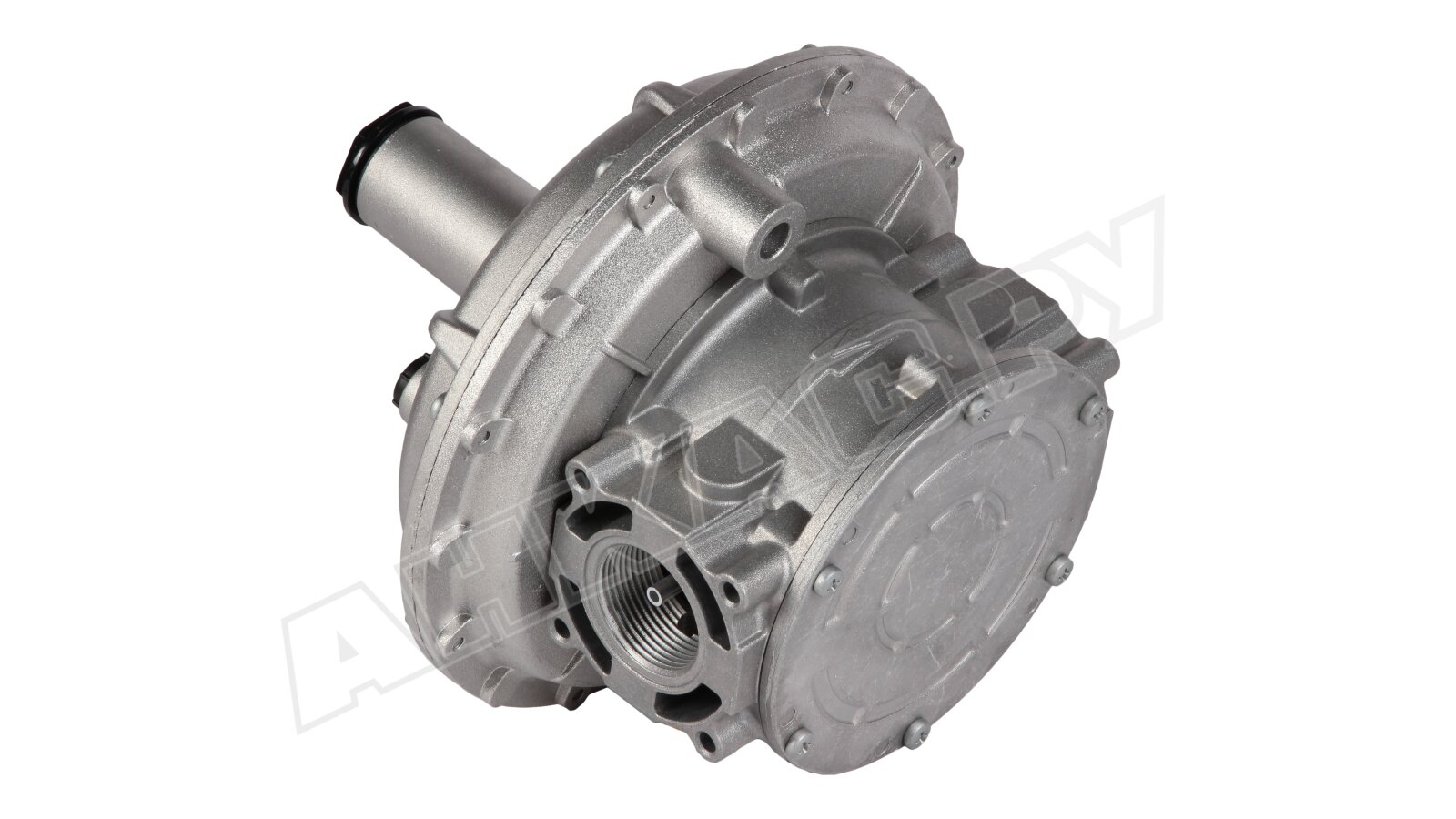

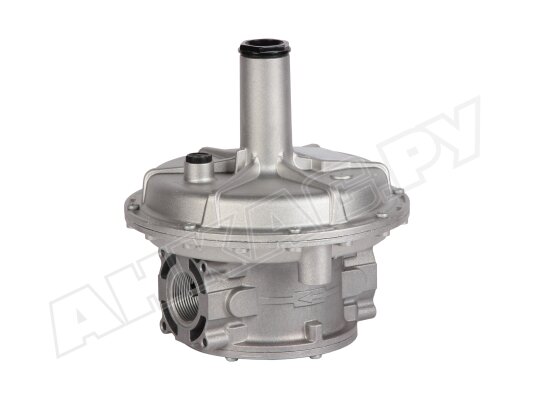

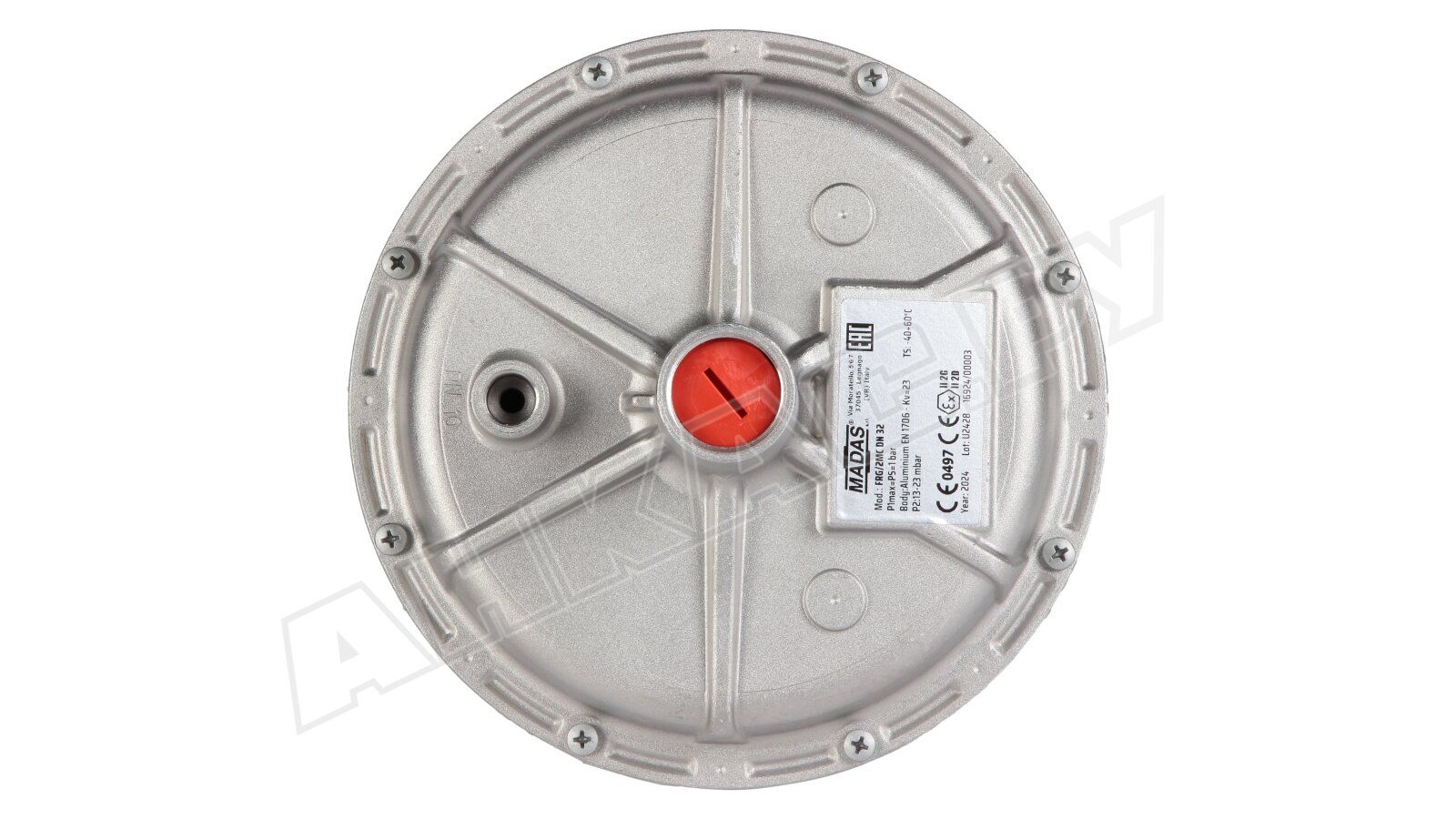

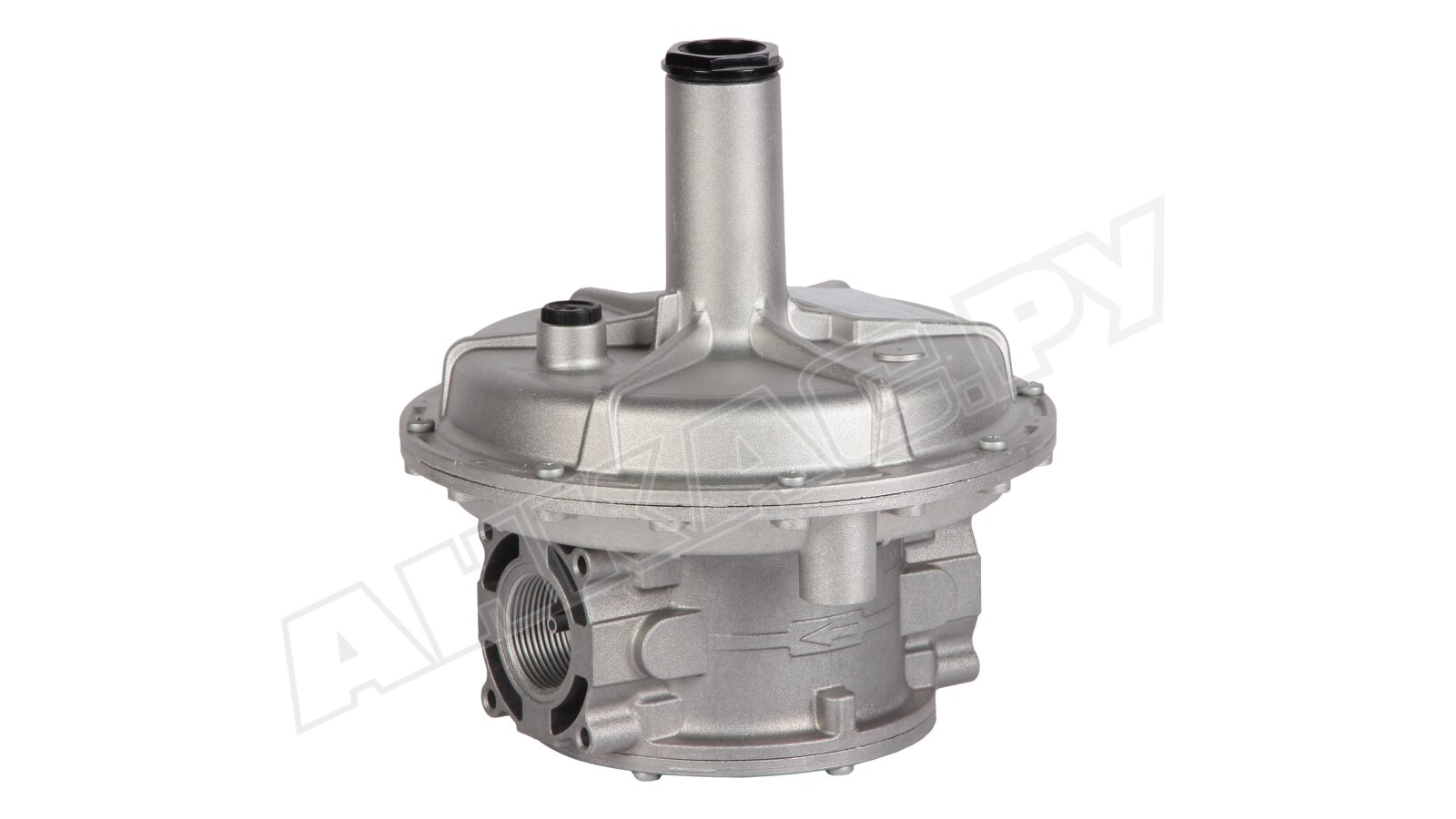

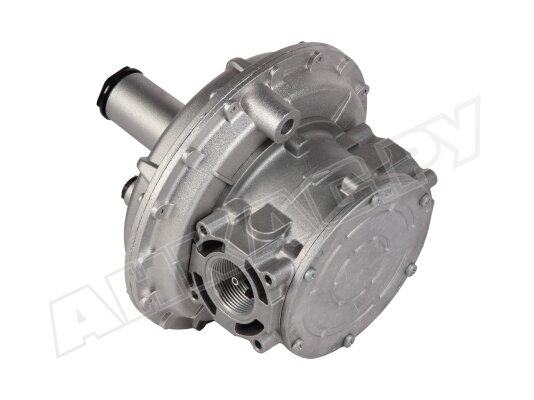

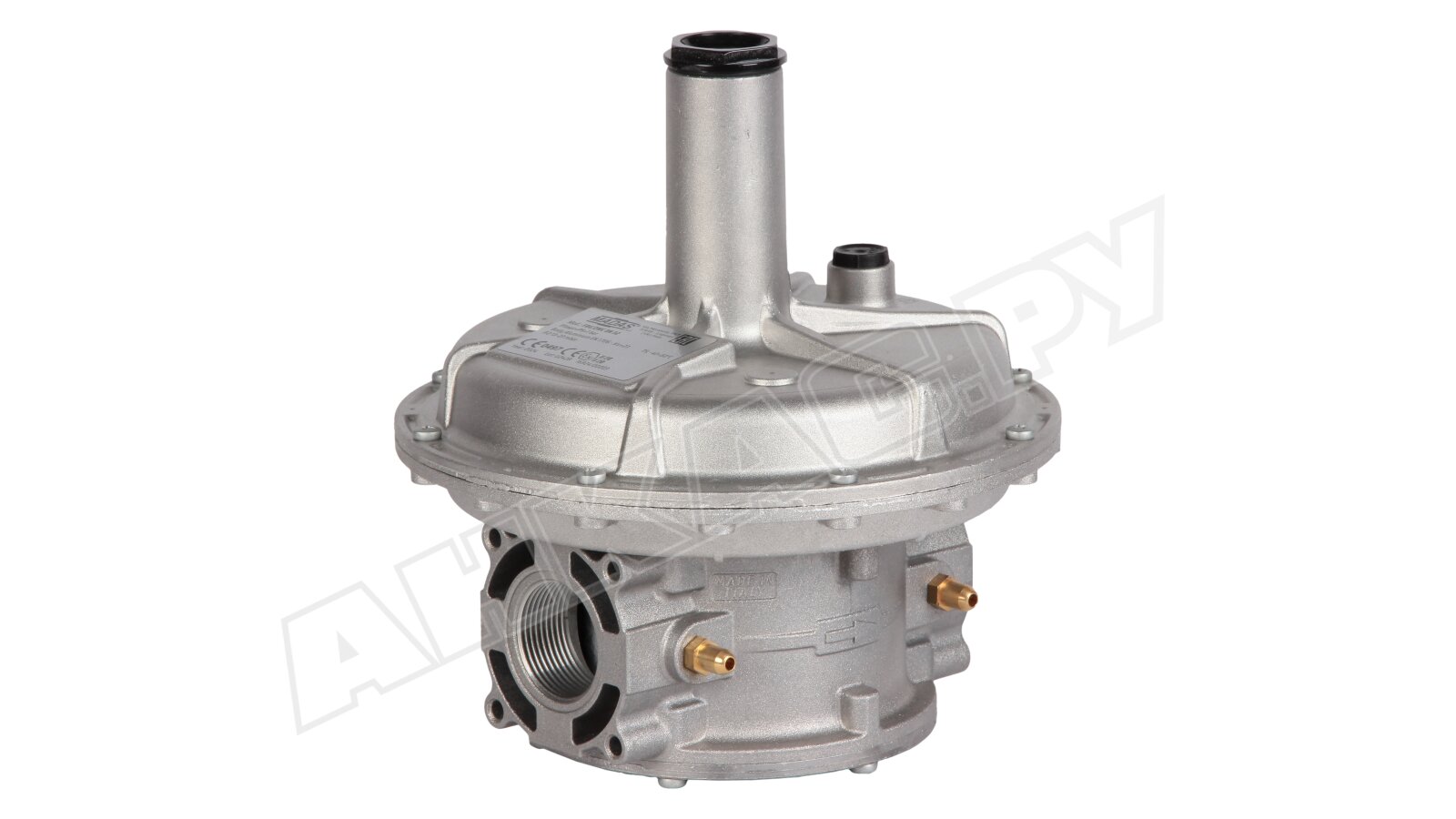

Регулятор давления газа Madas FRG/2MC DN 32, FC05 020

Регулятор давления газа Madas FC05 020 обеспечивает понижение давления газа до 13-23 мбар в соответствии с настройкой пружины и автоматически поддерживает на заданном уровне. Встраивается в систему управления подачей газа промышленной горелки. Рассчитан на входное давление 1 бар. Для дополнительной защиты от повреждений грубыми частицами оснащен входным фильтром.

Особенности серии FC

• Регулятор оснащен высокопрочным корпусом из сплава алюминия. Для присоединения к газовой установке предусмотрены резьбовые отверстия. Рабочие узлы и уплотнения произведены из латуни, нержавеющей стали (оцинкованной и марки 430 F), алюминия, бутадиен-нитрильного каучука, стекловолокна с 30% нейлона, виледона (фильтрующий элемент).

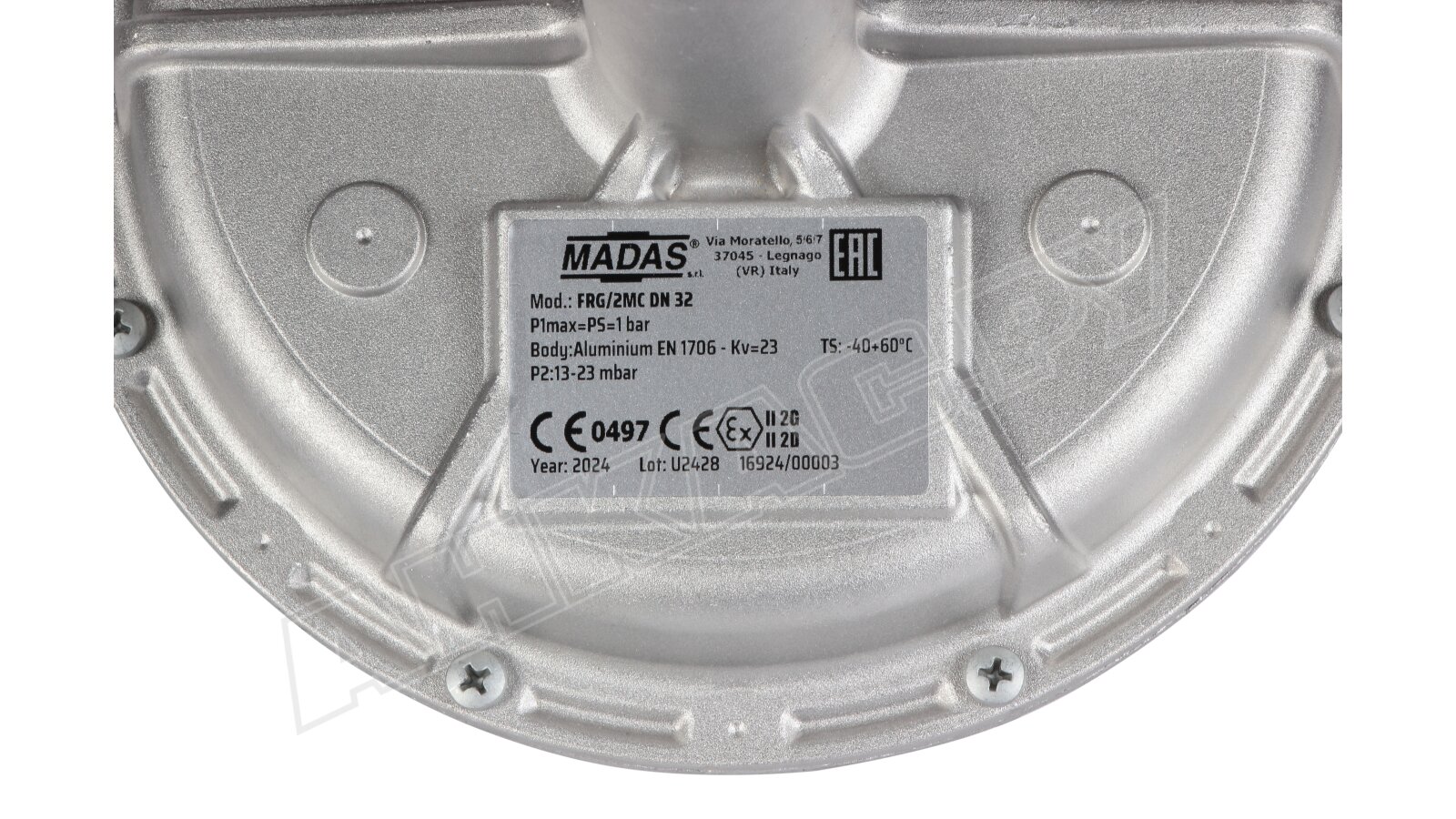

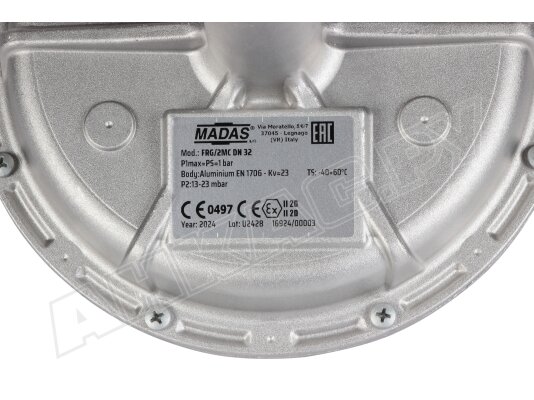

• Конструкция рассчитана на интенсивную эксплуатацию, перепады температур, контакт с газообразной средой. Регулятор сертифицирован по европейским стандартам (ТР № С-IT.МГ0З.В.00093).
• На входе потока установлен фильтр грубой очистки для защиты регулятора от повреждений грубыми частицами.

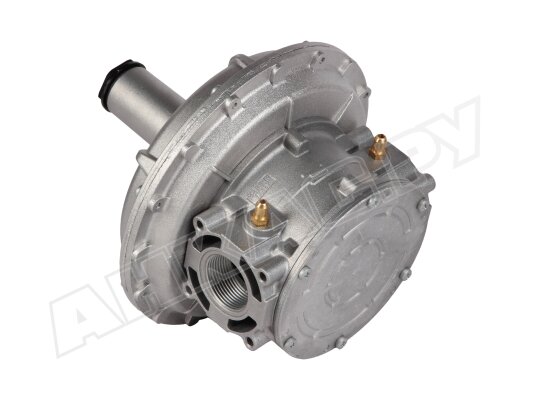

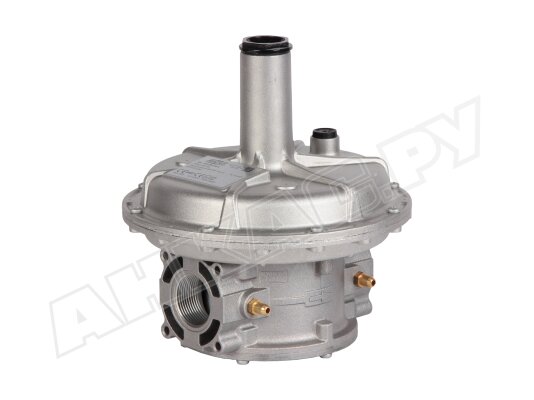

• Основные комплектующие: корпус, фильтр, пружина регулирования выходного давления, предохранительная, компенсационная и рабочая мембраны. Для контроля давления на корпусе регулятора размещен штуцер.
• Регулятор настраивается в соответствии с возможностями пружины. Задание параметров давления осуществляется под контролем манометра.

Рабочая среда

Регулятор давления служит для понижения и поддержания давления на необходимом уровне, стабильной и эффективной работы промышленного оборудования. Используется в системах, функционирующих на метане, сжиженном газе, азоте, воздухе и другой нейтральной газообразной среде (подходит только для работы с сухими газами). Возможно применение специальной версии регуляторов для биогаза и попутного нефтяного газа.

Основные параметры:

• диапазон регулировки пружины: 13-23 мбар;
• максимальное входное давление: 1000 мбар;
• фильтр на входе регулятора со способностью очистки 50 мкм, класс G2 (по EN 779);
• присоединение на резьбу Rp 1 1/4";
• минимально допустимый расход газа: 0,1 м3/час;
• класс герметичности: А;
• эксплуатация в диапазоне температур: -40...+60 °C;
• допустимая температура на поверхности: +60 °C;
• срок службы: 40 лет (фильтр и мембрана требуют регулярной замены/ техобслуживания).

Монтаж

Регулятор давления устанавливается перед газоиспользующим устройством. Возможно горизонтальное и вертикальное положение. Размещается в помещениях 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99. Запрещена эксплуатация регулятора в местах с агрессивной внешней средой, способной вызвать коррозию и разрушение алюминия, стали, каучука.

При установке регулятора стрелка на корпусе должна быть направлена в сторону горелки. Следует исключить попадание внутрь регулятора посторонних предметов и мусора в процессе монтажа.

Достоинства:

• поддержание заданных параметров давления после себя;
• встроенный фильтр для очистки потока;
• резьбовой способ крепления;
• стабильная работа при низких/ высоких внешних температурах;
• надежность корпуса и рабочих узлов;
• многолетняя служба.

На нашем сайте можно купить регуляторы давления газа с различными диапазонами настройки давления и размерами соединений. Доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с усиленной мембраной, регуляторы для систем с давлением в магистрали до 2 бар. Обращайтесь, чтобы узнать больше информации.
