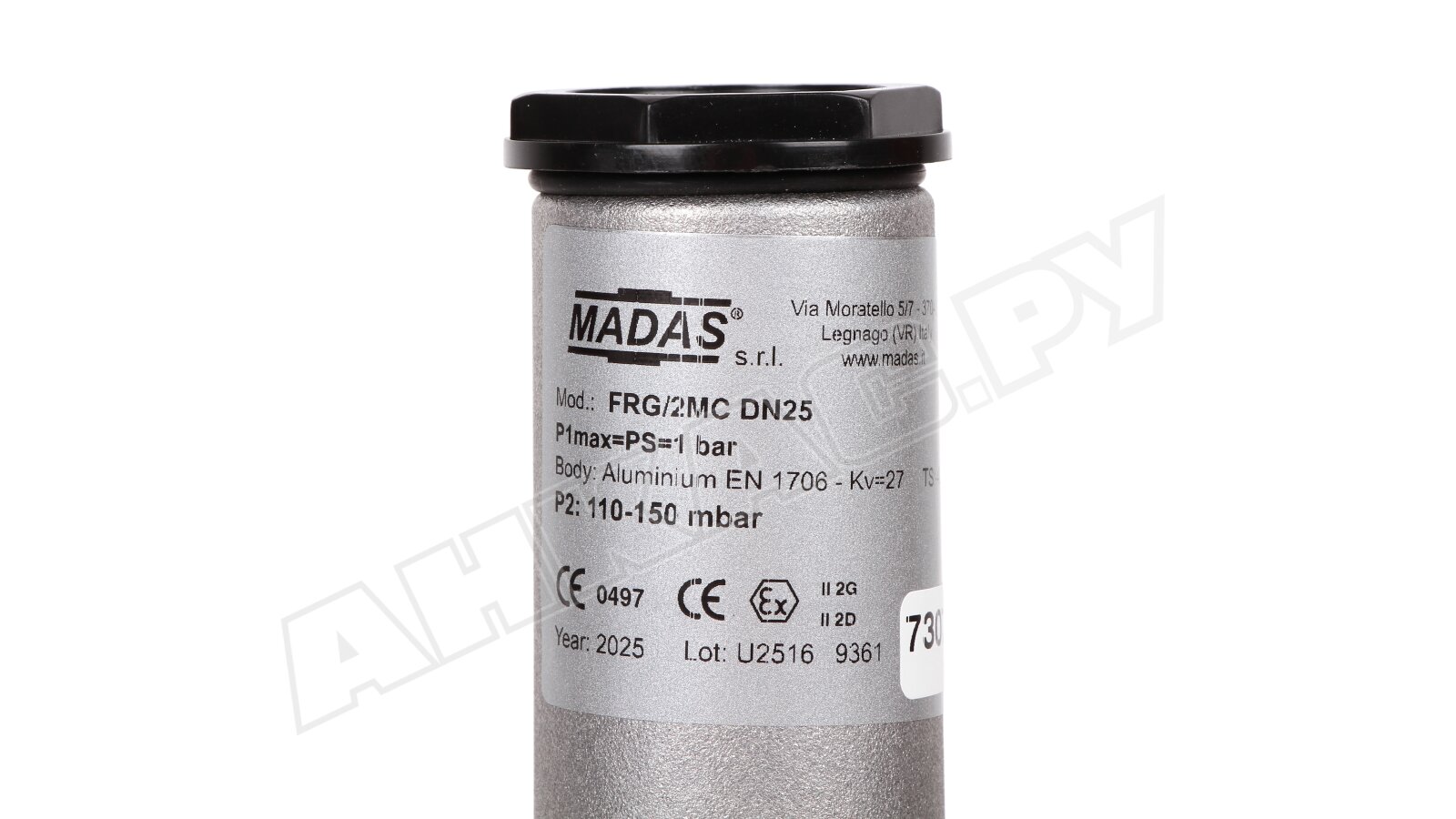

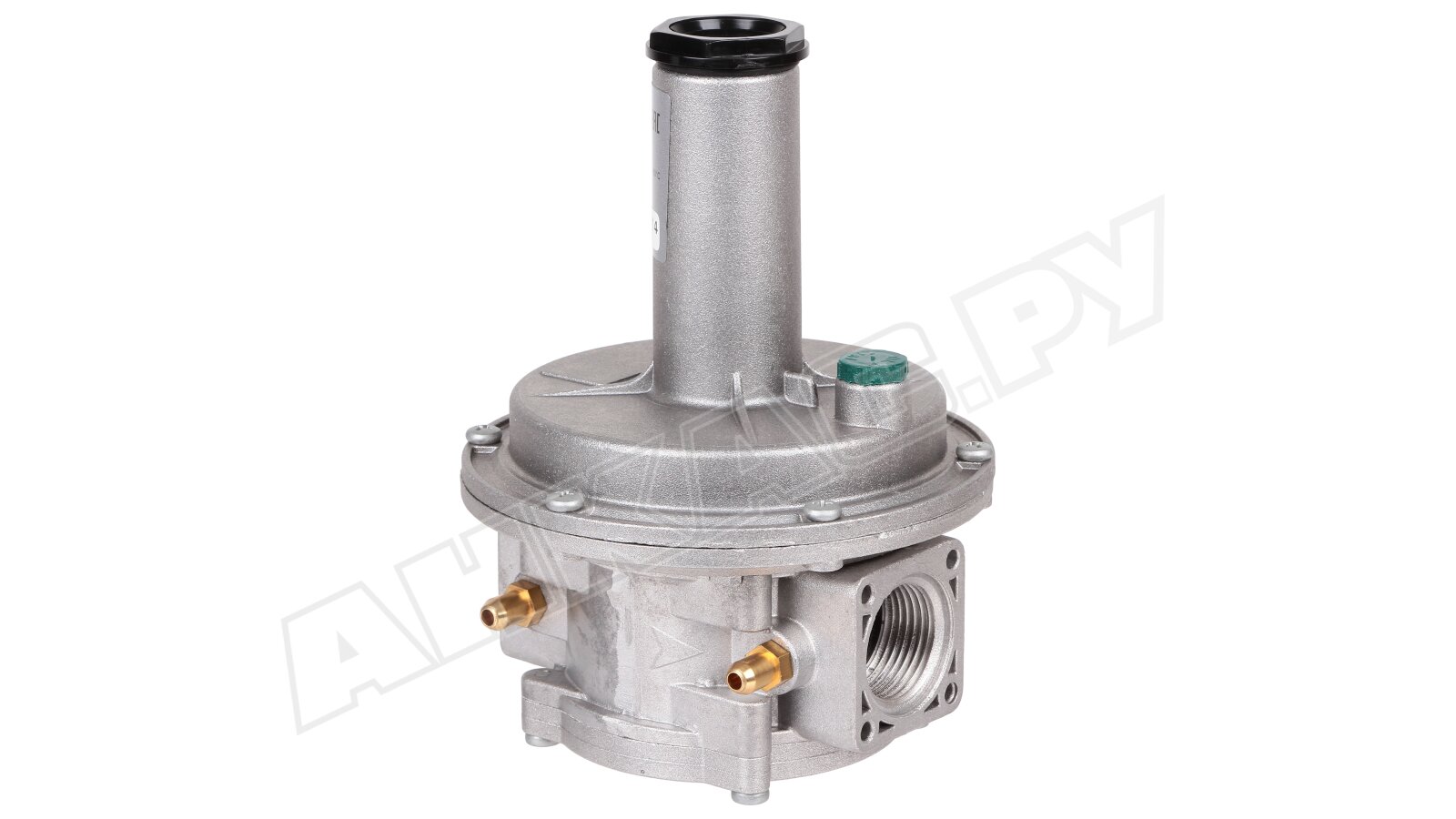

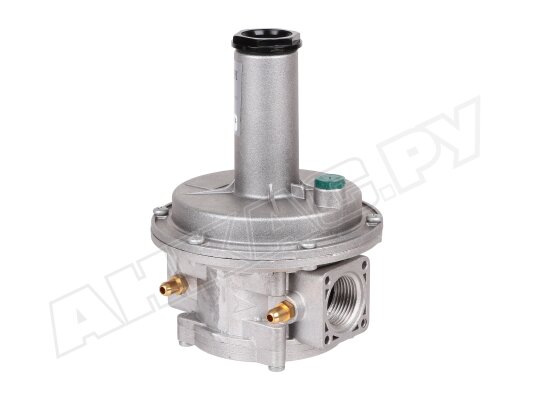

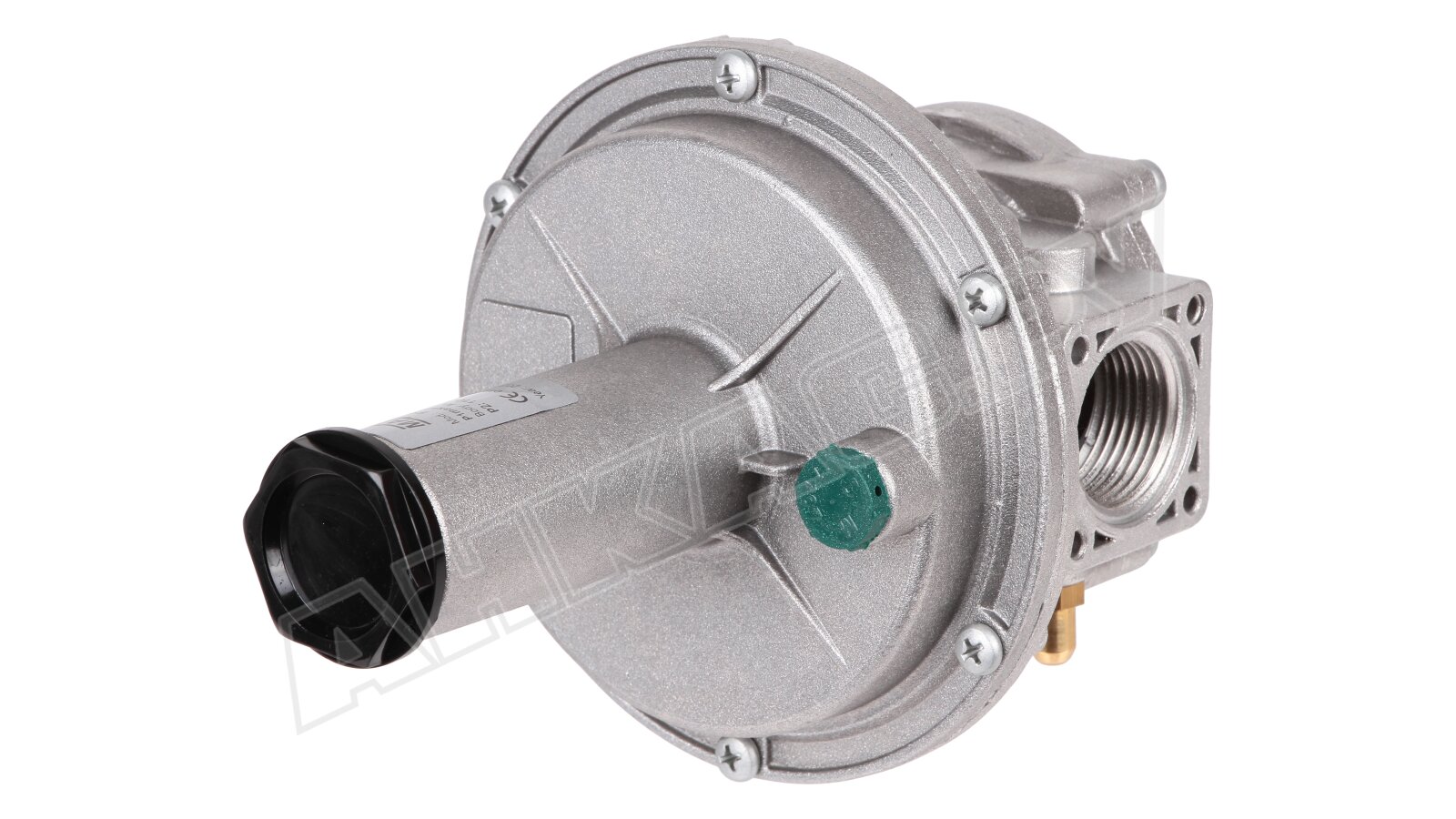

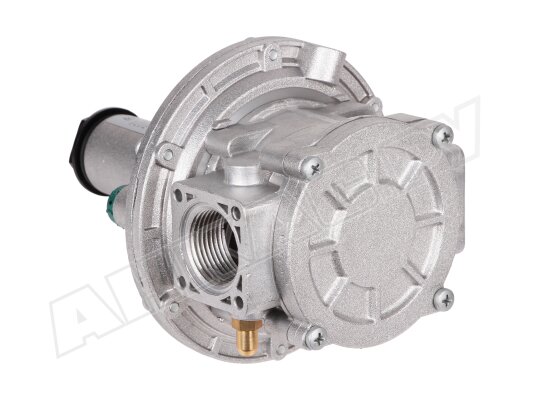

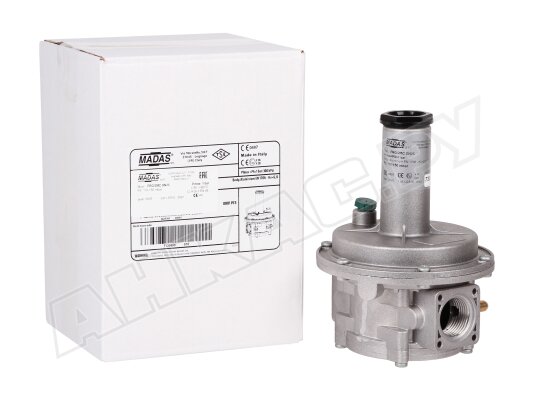

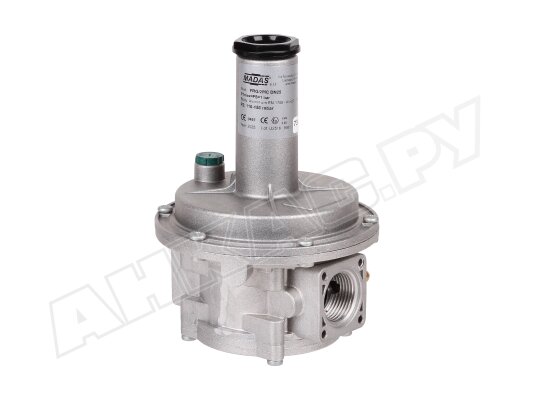

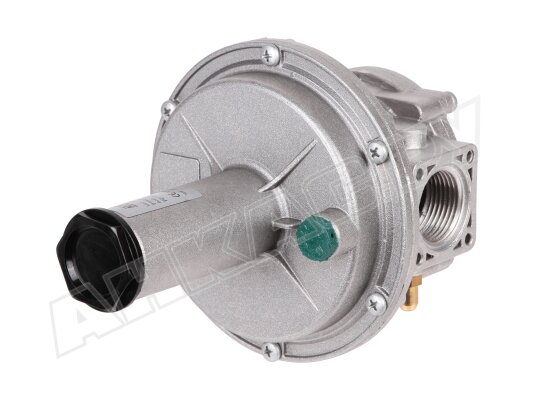

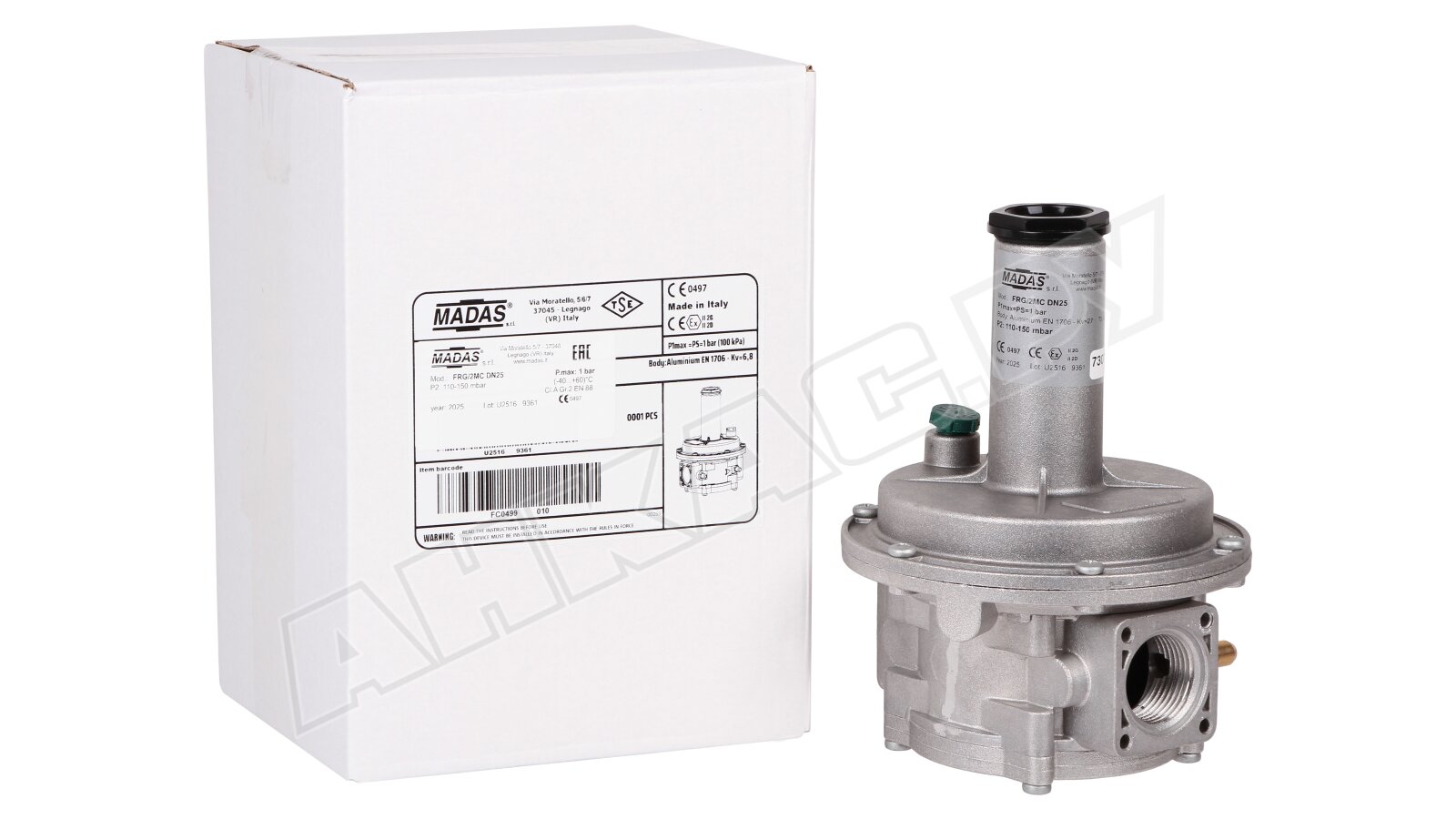

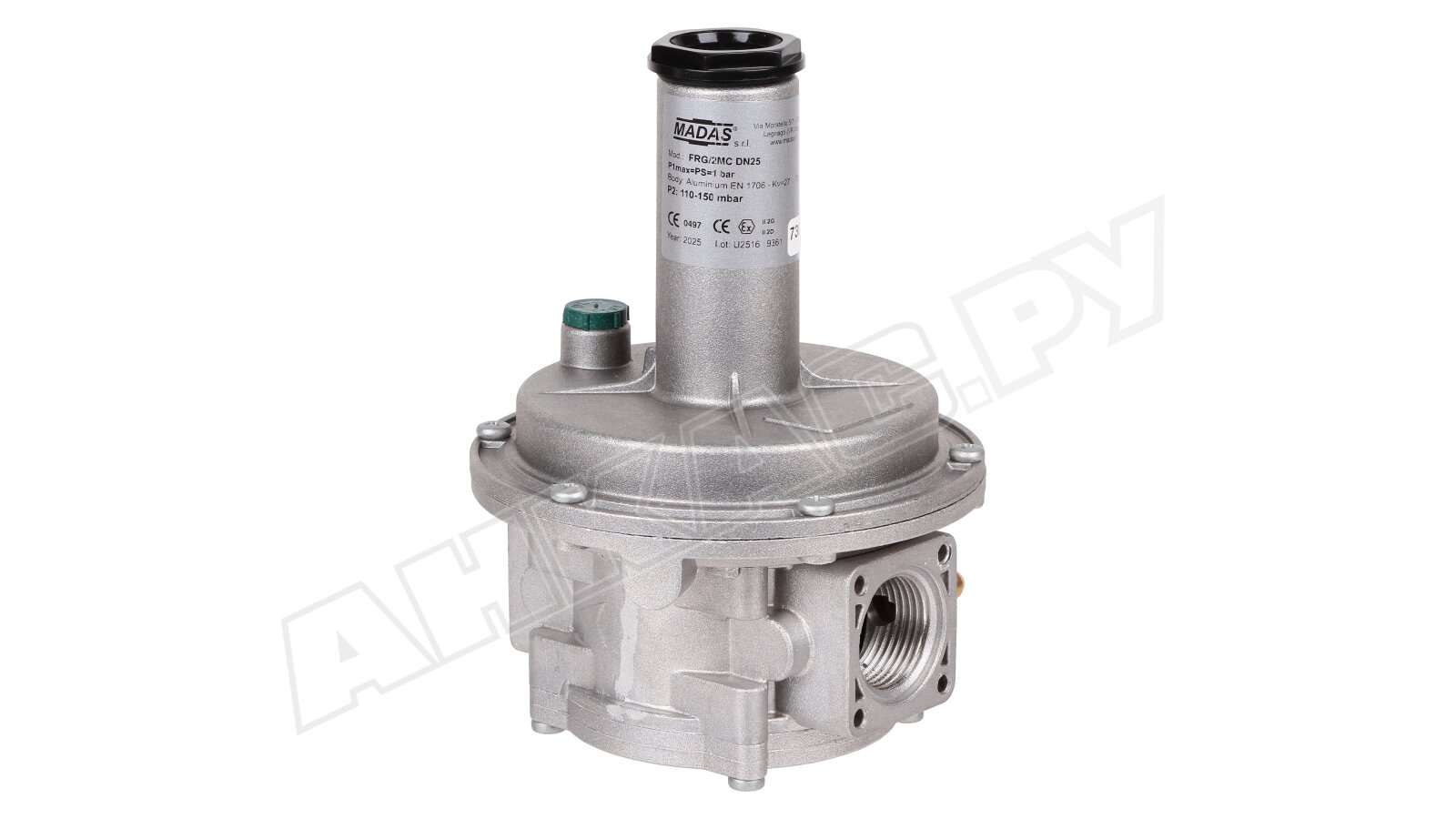

Регулятор давления газа Madas FRG/2MC DN25, FC04 040

Регулятор давления газа Madas FC04 040 предназначен для оснащения промышленных установок с давлением газа до 1 бар. Стабилизирует и поддерживает давление рабочей среды на заданном уровне перед подачей на горелку. Входит в состав систем автоматического управления потоком. Снабжен фильтром грубой очистки для удаления посторонних примесей и пыли.

Особенности серии

• Конструкция регулятора рассчитана на давление рабочей среды, устойчива к механическим воздействиям, коррозии. Корпус произведен из алюминия, рабочие узлы и уплотнения – из латуни, нержавеющей стали (оцинкованная и марки 430 F), алюминия, бутадиен-нитрильного каучука, стекловолокна с 30% нейлона. Материал фильтрующего элемента – виледон.
• Регулятор может эксплуатироваться при низких температурах окружающей среды, до -40 °C.

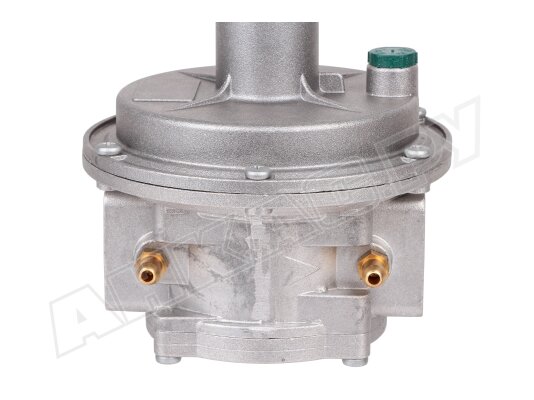

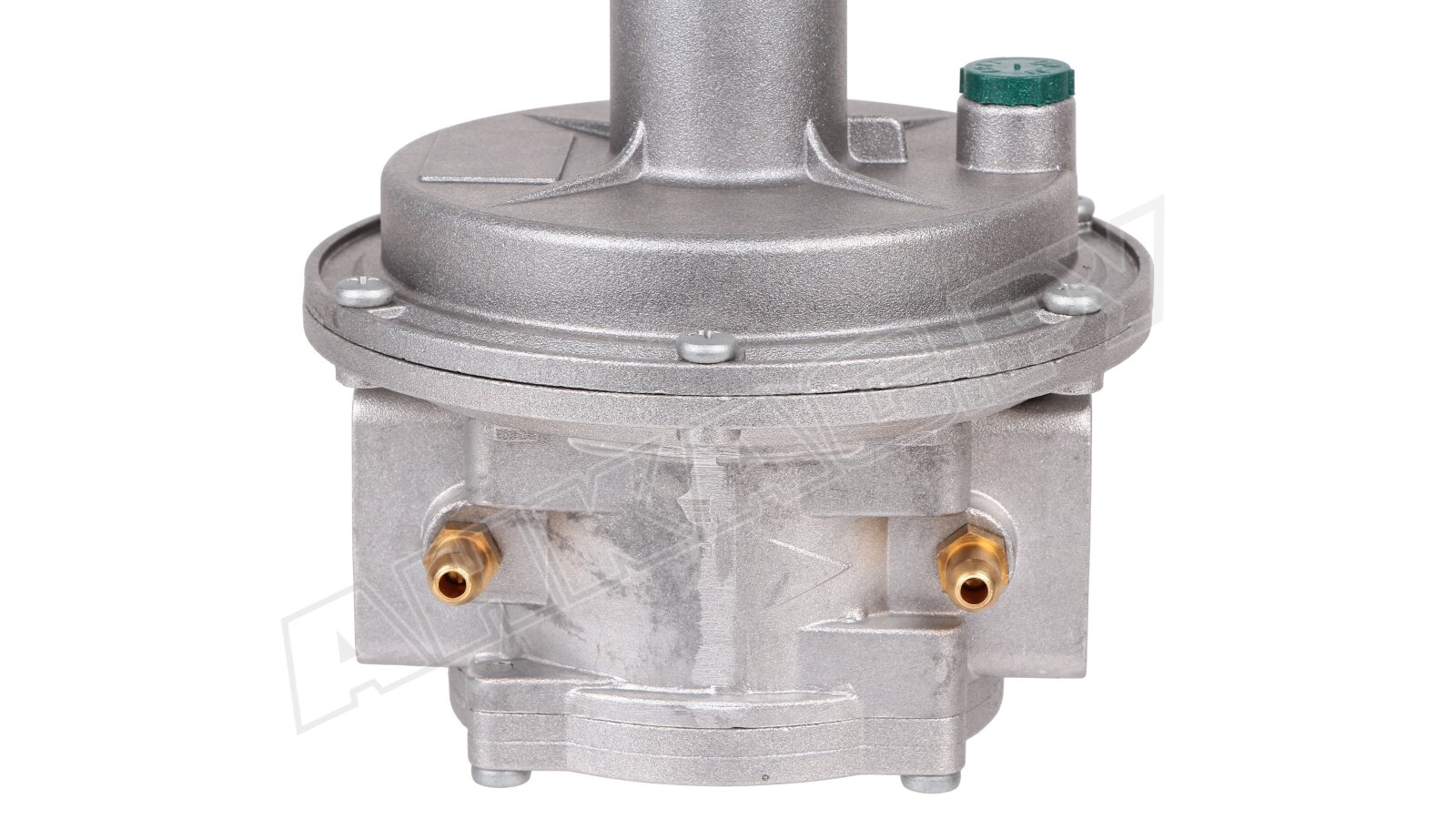

• Основные элементы: корпус, фильтр на входе потока, регулировочная пружина, предохранительная, компенсационная и рабочая мембраны, уплотнения. Для проверки давления на корпусе предусмотрен штуцер. Монтаж осуществляется с помощью резьбовых соединений.
• Регулятор настраивается в рамках доступного диапазона пружины. Корректировка осуществляется под контролем манометра.

Применение

Регулятор давления устанавливается в различные промышленные системы с давлением газа до 1 бар. Обеспечивает постоянное давление газа/ воздуха с учетом настройки. Рабочей средой является метан, сжиженный газ, азот, воздух, нейтральные газы (только сухой газ). По запросу возможны модификации для биогаза и попутного нефтяного газа.

Основные параметры:

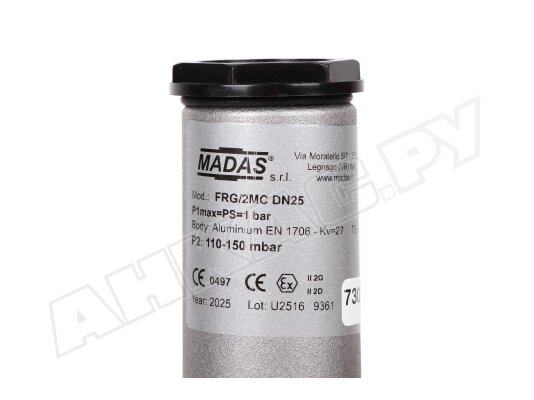

• регулировка пружины в диапазоне 110-150 мбар;
• давление газа на входе: не более 1000 мбар;
• фильтрация потока от частиц грязи размером от 50 мкм, класс G2 (по EN 779);

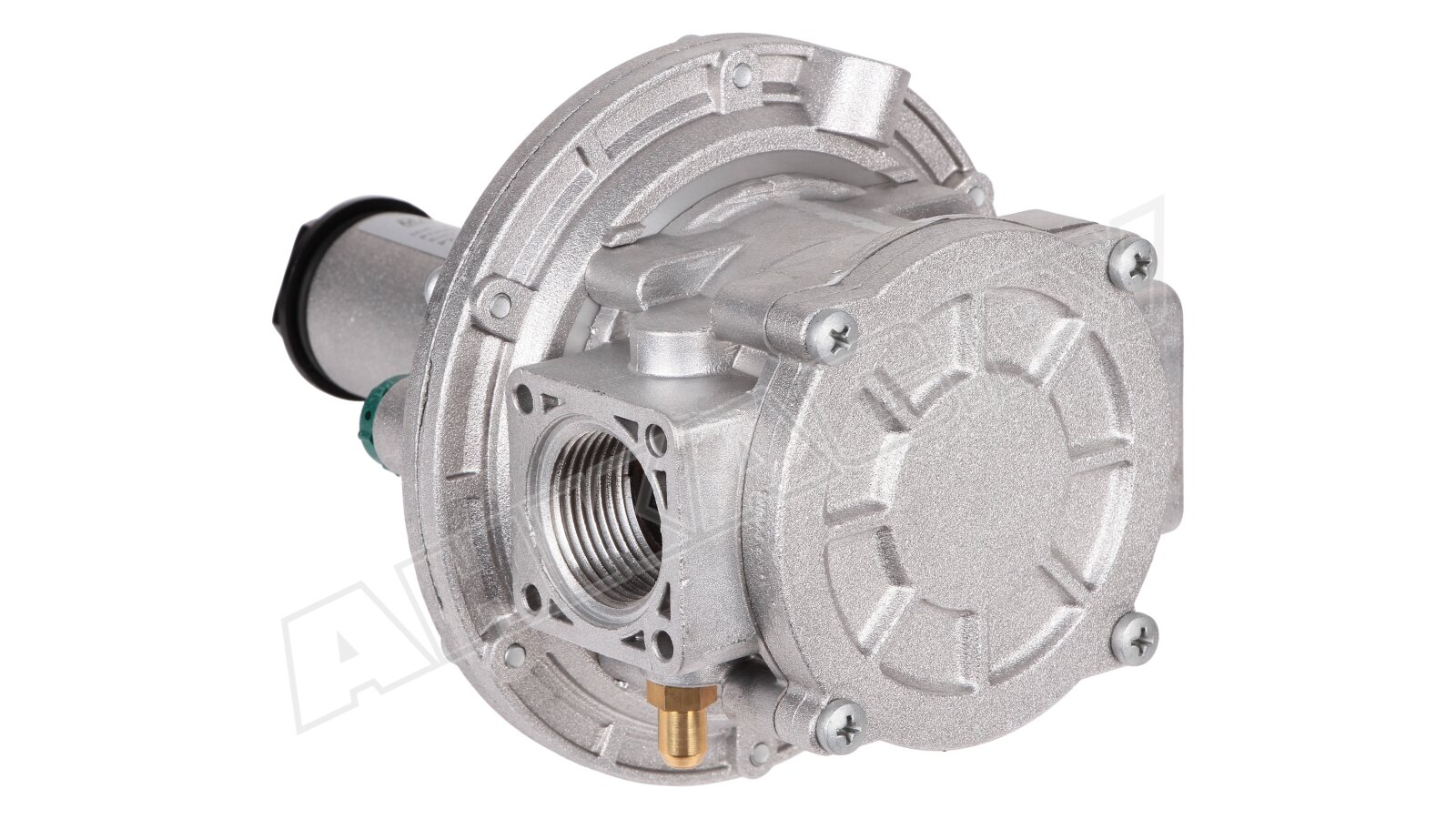

• резьбовые отверстия Rp 1" для герметичного и быстрого присоединения;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• диапазон эксплуатационных температур: -40...+60 °C;
• максимальная поверхностная температура: +60 °C;
• расчетный срок службы: 40 лет (требуется регулярная замена фильтра, рабочей мембраны, пружины).

Монтаж

Регулятор давления может интегрироваться в систему в горизонтальном или вертикальном положении. Место установки – перед газопотребляющим оборудованием. Помещение должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Нельзя эксплуатировать регулятор при наличии агрессивной внешней среды, способной вызвать разрушения алюминия, стали и других материалов конструкции. Для удобства монтажа на корпус регулятора нанесена стрелка, указывающая направление потока газа.

Достоинства:

• стабильные выходные параметры в соответствии с настройкой;
• очистка потока от грязи и примесей;
• герметичное присоединение с помощью резьбы;
• морозостойкое исполнение, широкий диапазон температур эксплуатации;
• вариативность монтажа.

У нас можно купить регуляторы давления с различными присоединительными размерами и диапазонами настройки давления. На сайте представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Обращайтесь, подскажем оптимальное оснащение для вашей установки.
