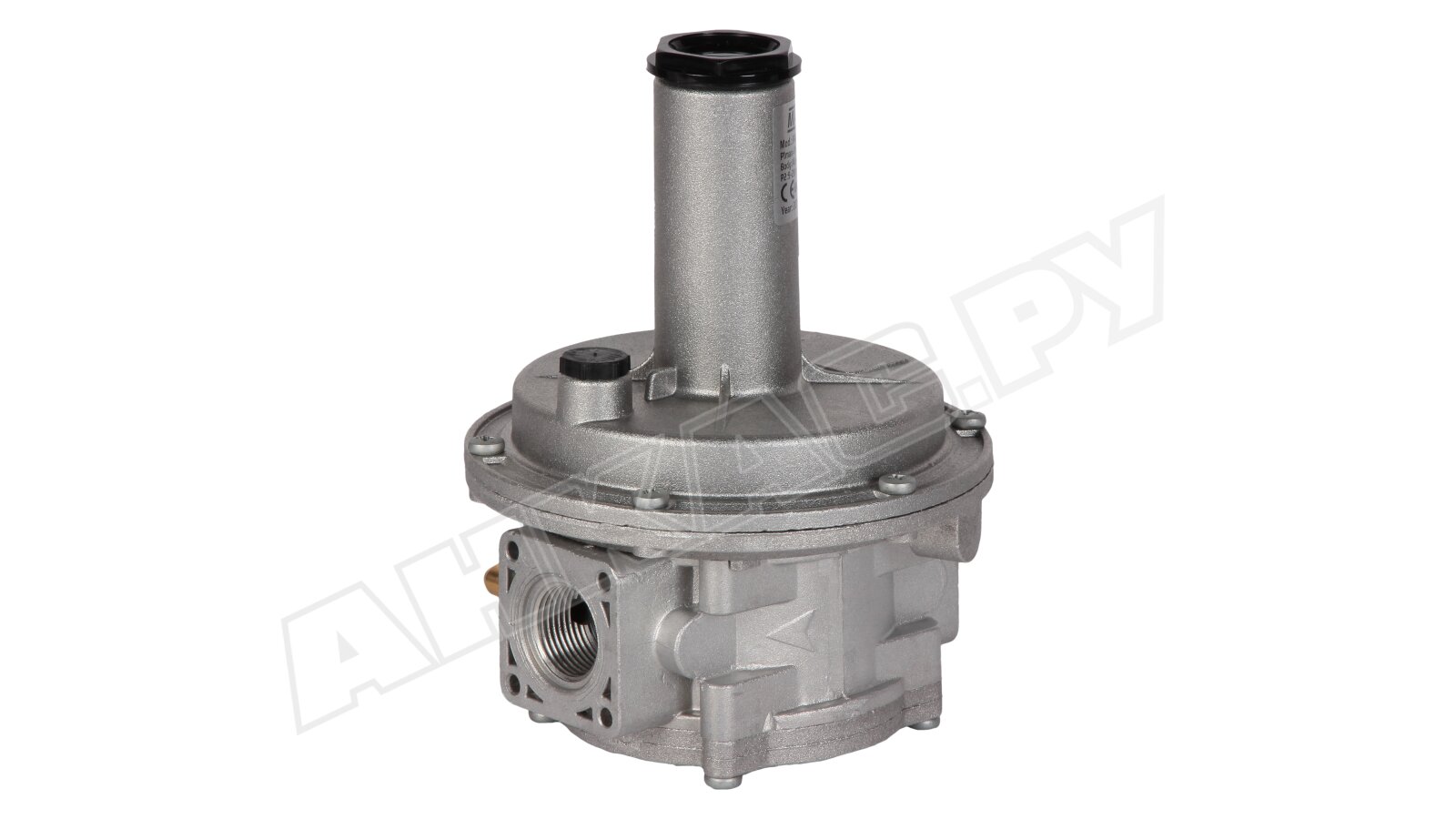

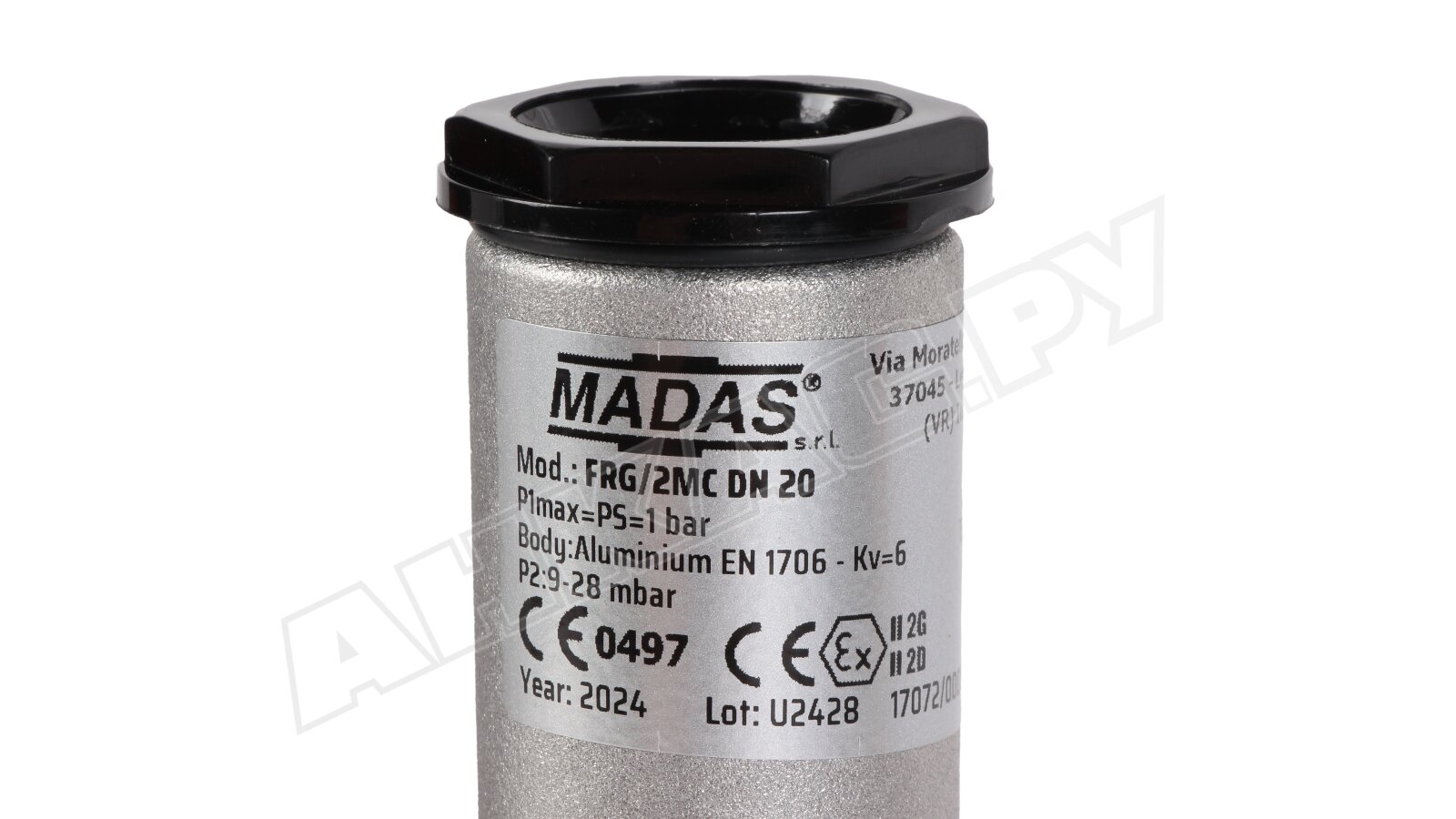

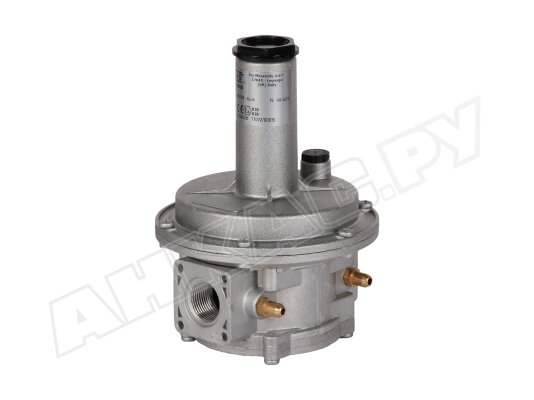

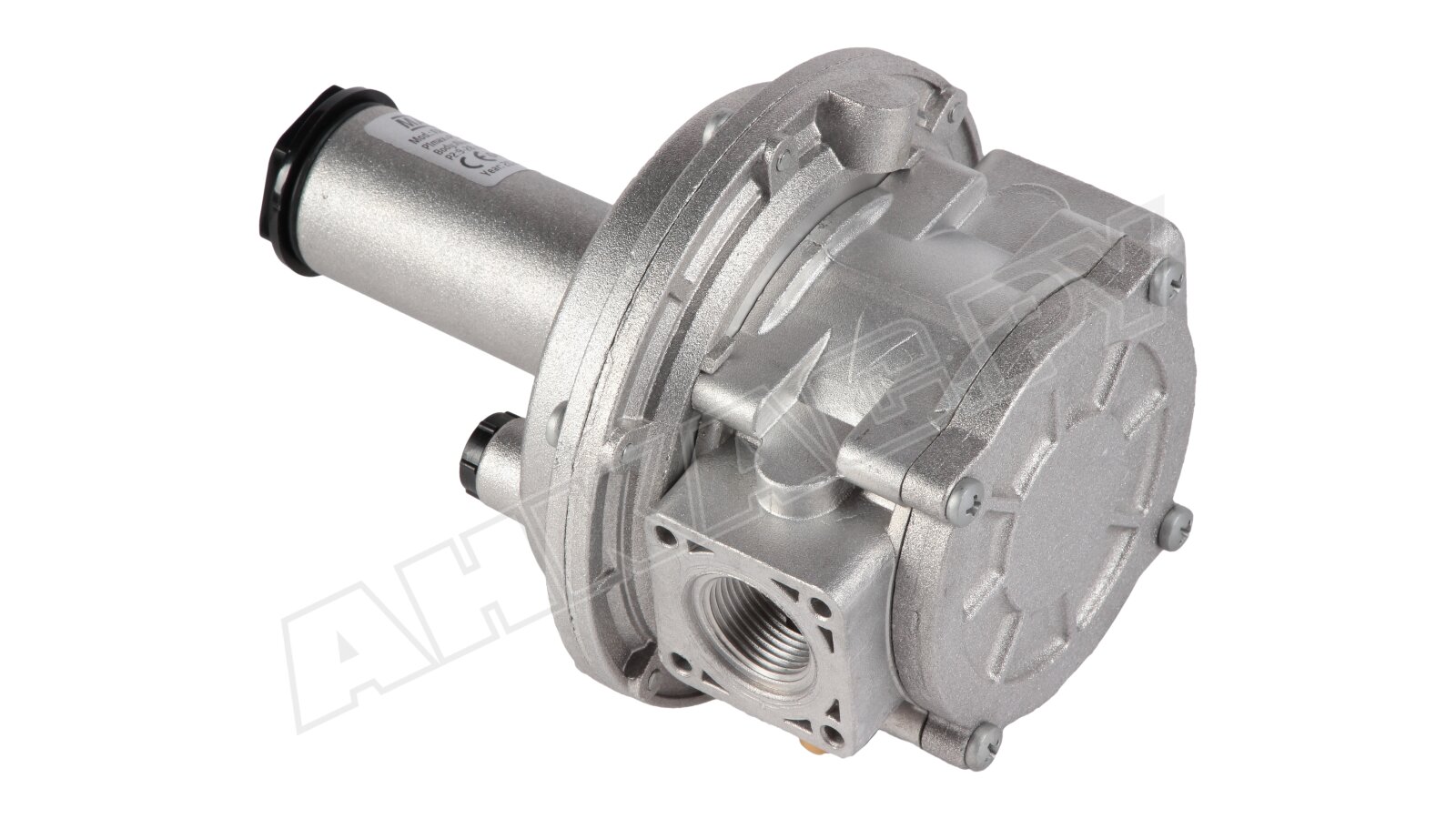

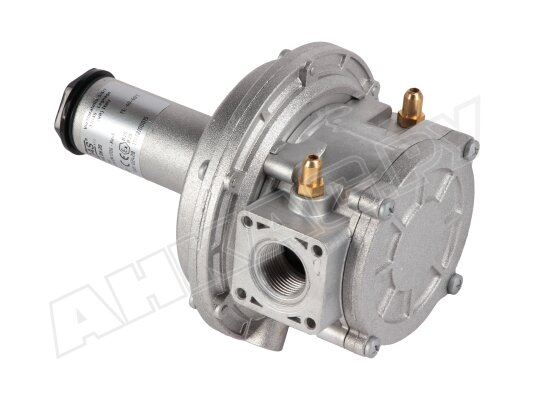

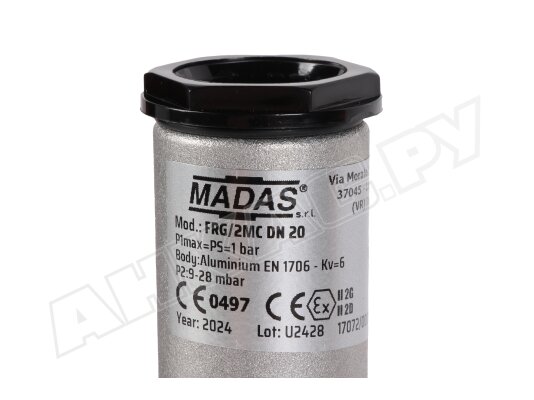

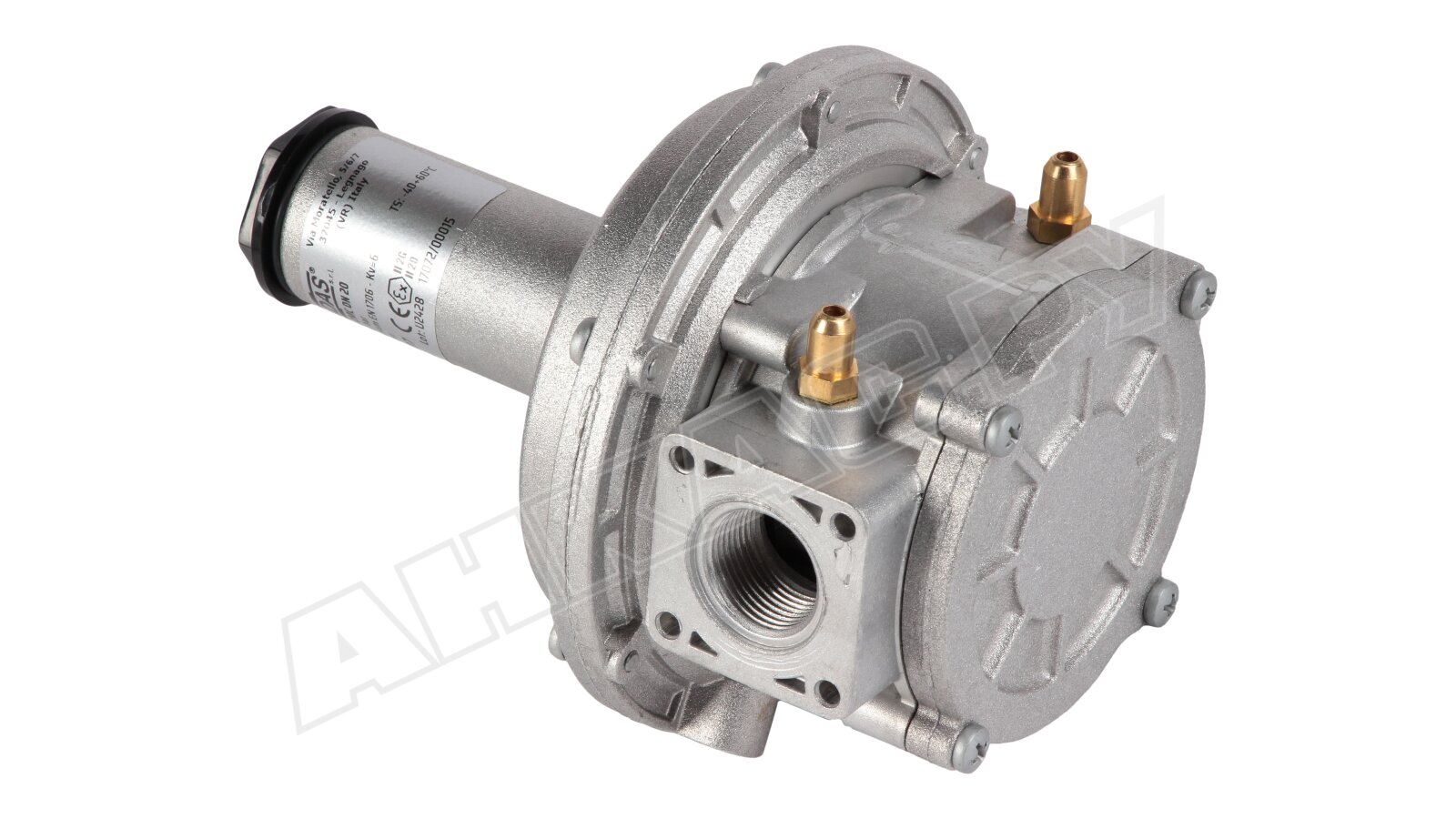

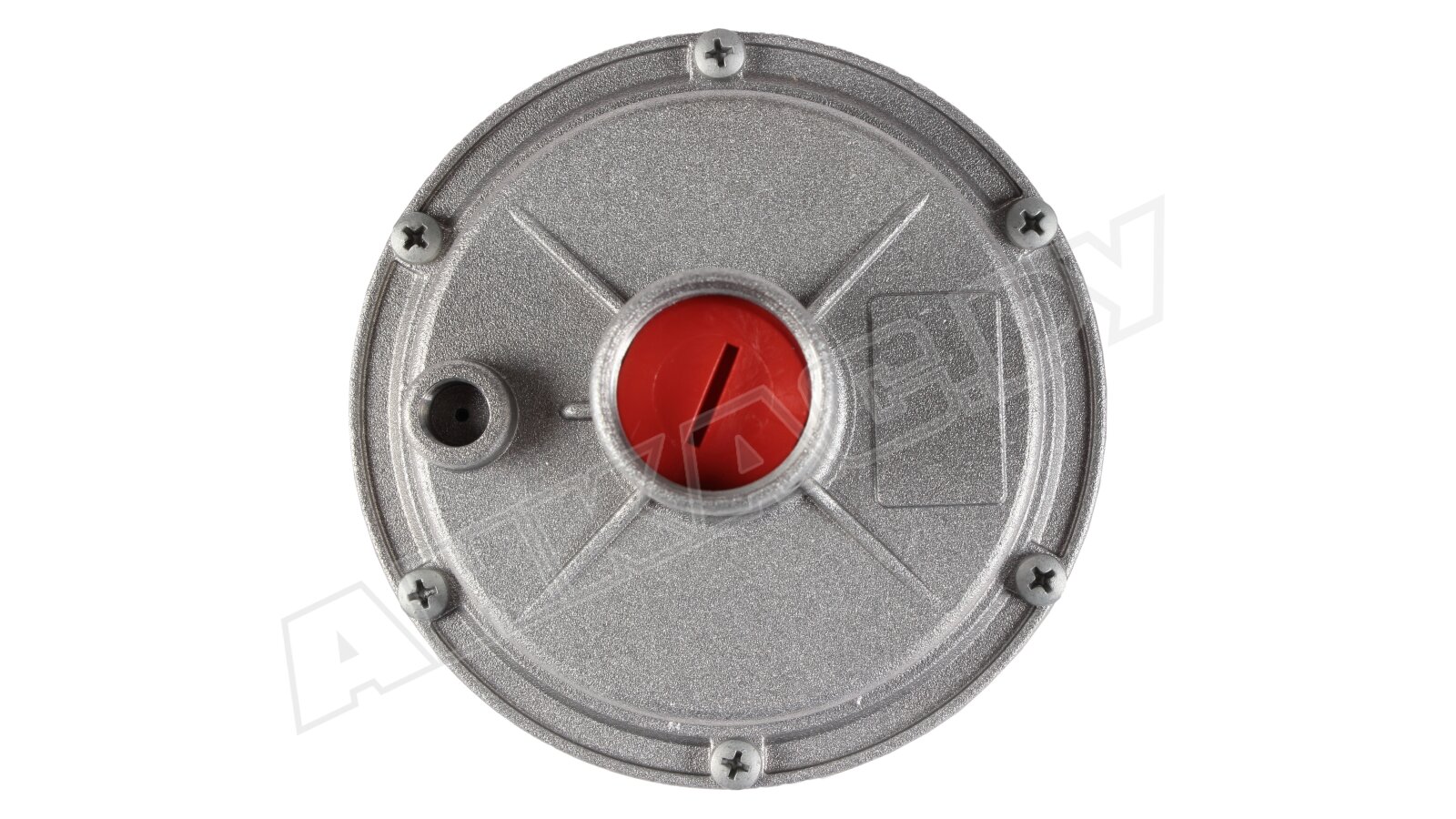

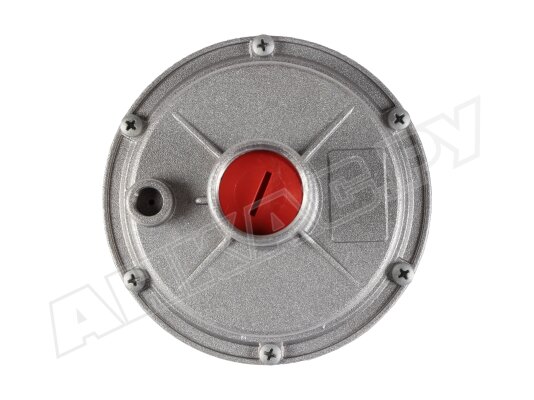

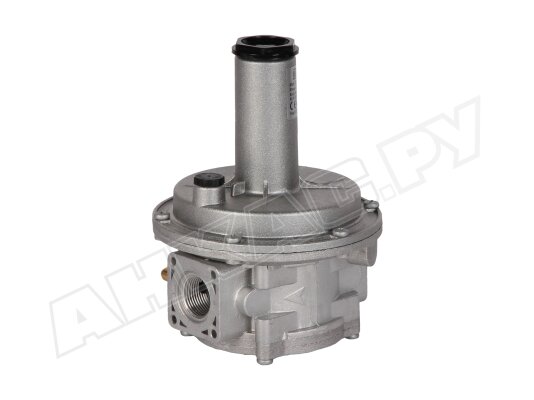

Регулятор давления газа Madas FRG/2MC DN 20, FC03 010

Регулятор давления газа Madas FC03 010 устанавливается в газовое оборудование для автоматического понижения и поддержания давления на установленном уровне, с учетом настройки рабочей пружины. Подходит для оснащения систем сжигания газа с давлением в газораспределительной сети до 1 бар. Оснащен входным фильтром грубой очистки.

Исполнение

Конструкция регулятора произведена из коррозиестойких материалов. Корпус изготовлен из алюминия. Детали и уплотнения выполнены из материалов, стойких к составу газа, перепадам температур, износу (алюминий, латунь, нержавеющая сталь, NBR-каучук, стекловолокно с 30% нейлона). Газ на входе проходит через фильтр со вставкой из виледона.

Регулятор оснащен регулирующей пружиной, понижающей давление газа до заданного значения (диапазон 10-28 мбар). Газ подается на горелку под стабильным давлением. Настройка пружины осуществляется в рамках доступного диапазона под контролем манометра.

Основные элементы конструкции: корпус, пружина регулировки давления, предохранительная, компенсационная и рабочая мембраны, входной фильтр, регулировочный винт, измерительный штуцер. Для герметичной и быстрой сборки предусмотрены резьбовые отверстия.

Рабочая среда

Регулятор давления применяется для сборки промышленного оборудования, функционирующего на природном, сжиженном газе, азоте, воздухе и других нейтральных сухих газах.

Основные параметры и особенности:

• диапазон настройки пружины: 10-28 мбар;
• максимальное давление газа в подающей магистрали: 1000 мбар;
• входной фильтр со способностью очистки 50 мкм, класс фильтрации G2 (по EN 779);
• присоединение с помощью резьбы, отверстие Rp 3/4";
• минимальный расход: 0,1 м3/час;
• класс герметичности: А;
• допустимый диапазон температур окружающего воздуха: -40...+60 °C;
• максимальная поверхностная температура: +60 °C.

Монтаж в систему

Регулятор давления может устанавливаться в горизонтальном и вертикальном положении, размещается перед горелкой. Требования к рабочему помещению: 2-ая зона взрывоопасности по ГОСТ Р 51330.9-99. Не допускается эксплуатация регулятора в местах с агрессивным воздействием окружающей среды, способной разрушать материал корпуса и элементов конструкции.

Достоинства:

• стабильное давление газа независимо от входных параметров;
• очистка газа от грязи встроенным фильтром;
• надежное резьбовое соединение;
• морозостойкость.

У нас можно выбрать регуляторы давления газа необходимых параметров. Со склада и под заказ доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25- DN100. По дополнительному запросу предоставляются модели для биогаза или попутного нефтяного газа.
