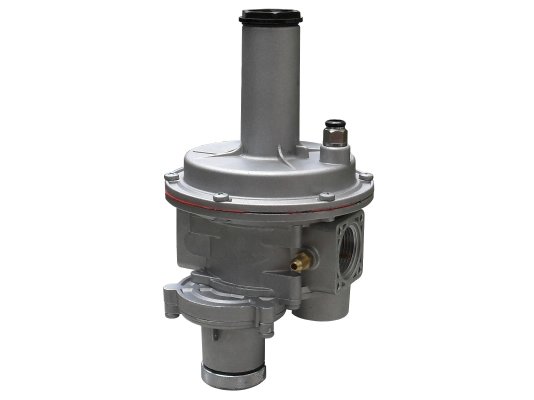

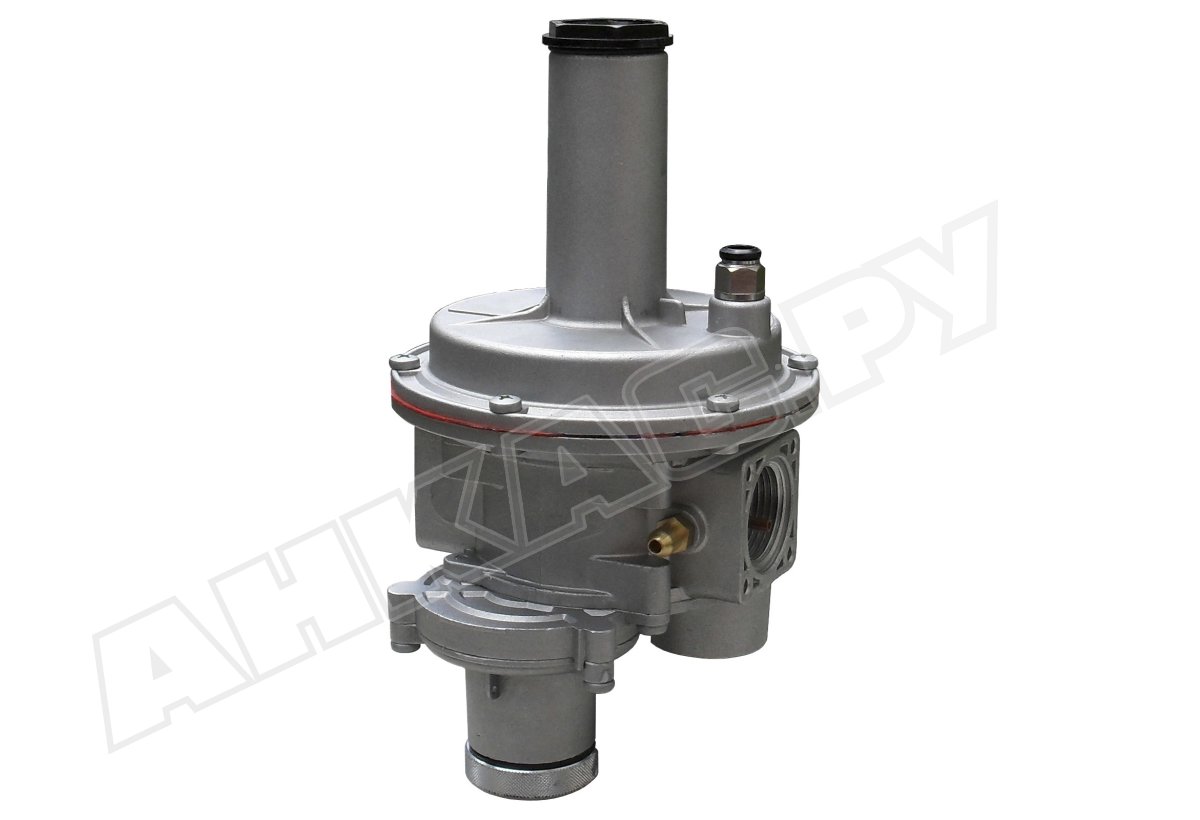

Регулятор давления газа Madas FBH04Z 120

Регулятор давления газа Madas FBH04Z 120 отвечает за редуцирование и поддержание давления после себя на заданном уровне при изменяющемся входном давлении. Оснащен предохранительным запорным механизмом, прерывающим подачу газа при избыточном или недостаточном выходном давлении. Дополнительный сбросной клапан реагирует на чрезмерное повышение давления стравливанием небольшого объема газа в атмосферу.

Виды используемого газа

Регулятор давления подходит для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами (ГОСТ 5542-87). Доступно исполнение для биогаза и агрессивных газов (маркировка В и W в наименовании модели).

Технические и эксплуатационные характеристики:

• регулятор прямого действия;
• допустимое давление на входе: до 6000 мбар;
• минимальный расход газа: 0,1 нм3/ч;
• настройка выходного давления в пределах 1500-1800 мбар;
• регулирование выходного давления с точностью ±10 %;
• настройка давления срабатывания ПЗК: 1800-3300 мбар/ 600-800 мбар;
• время закрытия ПЗК < 1 сек.;
• пределы срабатывания сбросного клапана: 1700-2800 мбар;
• герметичность корпуса класса «А» по стандарту EN 88-2;
• газонепроницаемые уплотнения из NBR-каучука;
• резьбовые отверстия Rp 1" для крепления к трубе;
• заявленный срок службы: 40 лет.

Монтажная ориентация

Допускается установка регулятора на горизонтальный и вертикальный трубопровод. Рекомендуемое положение пружины регулирования давления – вертикально вверх. При других вариантах размещения рабочий ресурс регулятора сокращается.

Оснащение

Комбинированный регулятор оснащен:

• газовым фильтром с глубиной очистки 50 микрон;
• предохранительно-запорным клапаном (ПЗК) по превышению/ понижению давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления;
• заменяемой пружиной регулирования давления;
• компенсационной мембраной для стабилизации входного давления;
• корпусом с линейным (прямым) соединением.

Особенности эксплуатации

Комбинированный регулятор рассчитан на внешние температуры -40...+60 °C. Может размещаться в зонах 1 или 2 взрывоопасности. Не подходит для установки в местах с агрессивным воздействием окружающей среды, способной разрушить материал корпуса и конструктивных элементов.

Применение

Регулятор давления Madas FBH предназначен для оснащения крупных промышленных установок редуцирования давления газа. Входит в состав станций газораспределения, газорегуляторных пунктов и других объектов газоснабжения.

Достоинства:

• многофункциональное устройство;
• комбинированная конструкция с защитными клапанами и фильтром;
• постоянное выходное давление;
• высокий уровень герметичности конструкции;
• горизонтальное или вертикальное размещение;
• широкий диапазон рабочих температур;
• 2-летнее гарантийное обслуживание.

Линейка FBH

Регуляторы давления газа Madas FBH выпускаются с разными вариантами соединений: маркировка Z – линейное, F, R – угловое, M – U-образное. Доступны различные диапазоны настройки выходного давления и размеры соединений (DN 32 – DN 100).
