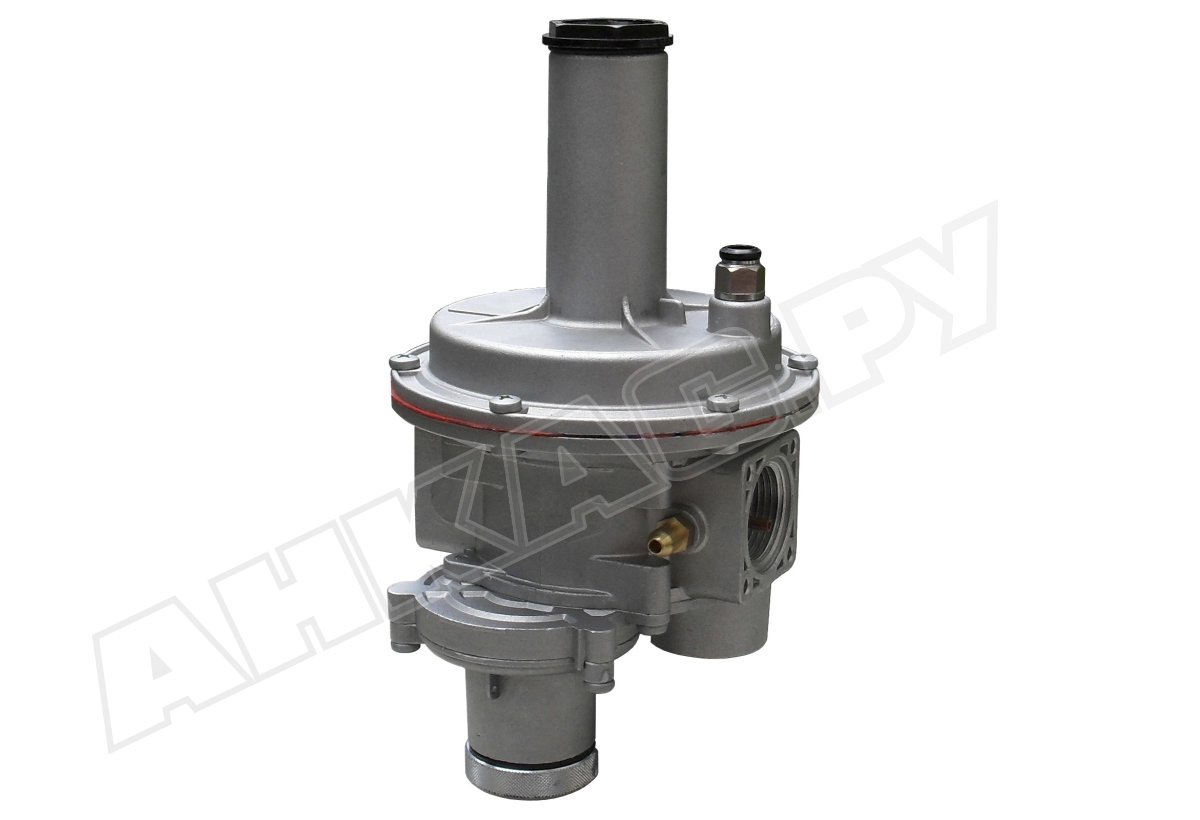

Регулятор давления газа Madas FBH02Z 120

Регулятор давления газа Madas FBH02Z 120 используется для редуцирования и поддержания давления газа на заданном уровне. Выходное давление остается неизменном при скачках давления в распределительной сети. Регулятор снабжен долговечной предварительно сжатой пружиной для регулирования давления. Особенностью является встроенный предохранительно-запорный механизм, отвечающий за прекращение подачи газа при аварийном превышении или недостаточности контролируемого давления. Дополнительный клапан сброса давления, срабатывающий при кратковременном скачке давления, снижает нагрузку на трубопровод.

Рабочая среда

Регулятор давления применяется для метана, сжиженного газа, воздуха, азота и других неагрессивных сухих газов, соответствующих стандарту 5542-87. Доступны версии в специальном исполнении для биогаза и агрессивных газов (с маркировкой В и W в названии).

Основные параметры:

• комбинированный регулятор прямого действия;
• максимальное давление в сети: 6000 мбар;
• настройка выходного давления от 1500 до 1800 мбар;
• точность регулирования ±10 %;
• давление срабатывания ПЗК: 1800-3300 мбар/ 600-800 мбар;
• настройка сбросного клапана в пределах: 1700-2800 мбар;
• минимальная пропускная способность: 0,1 нм3/ч;
• отсутствие утечек, класс «А» герметичности по EN 88-2;
• время закрытия ПЗК < 1 сек.;
• прямое (линейное) соединение, резьбовые отверстия Rp 1/2";
• монтаж на горизонтальный или вертикальный трубопровод;
• эксплуатационные температуры: -40...+60 °C;
• средний срок службы: 40 лет.

При монтаже рекомендуется пружину направлять вверх. В других положениях срок службы регулятора сокращается.

Оснащение

Комбинированный регулятор Madas FBH оснащен:

• предохранительно-запорным клапаном (ПЗК), отсекающим поток при недопустимо низком/ высоком давлении на выходе (или отсутствии давления);
• предохранительно-сбросным клапаном (ПСК), стравливающим излишнее количество газа через специальное отверстие при непродолжительном скачке давления;
• встроенным фильтром со способностью очистки 50 мкм;
• компенсационной мембраной, стабилизирующей давление;
• настроенной на рабочий диапазон регулируемой пружиной.

Особенности размещения

Комбинированный регулятор устанавливается в зоны 1 или 2 взрывоопасности по ГОСТ. Не подходит для эксплуатации в местах с агрессивным воздействием внешней среды.

Сервисное обслуживание

Техобслуживание регулятора заключается в контроле выходных параметров давления, проверке давления срабатывания предохранительных клапанов (1 раз в полгода). Каждые 5 лет необходимо менять мембрану регулятора, мембрану ПЗК, через 20 лет – пружины.

Достоинства:

• стабильные параметры давления на выходе;
• защитные устройства для безопасной эксплуатации;
• быстрое срабатывание ПЗК (< 1 сек.);
• компенсация входного давления для точного регулирования;
• высокий уровень герметичности;
• горизонтальное или вертикальное размещение;
• широкий диапазон рабочих температур;
• встроенный газовый фильтр;
• 2-летнее гарантийное обслуживание.

Другие модификации линейки FBH

Регуляторы давления газа Madas FBH выпускаются с разными вариантами соединений: маркировка Z – линейное, F – вход снизу, выход вбок, R – вход сбоку, выход вниз, M – вход снизу, выход вниз. Доступны другие диапазоны выходного давления и размеры соединений (DN 32 – DN 100).
