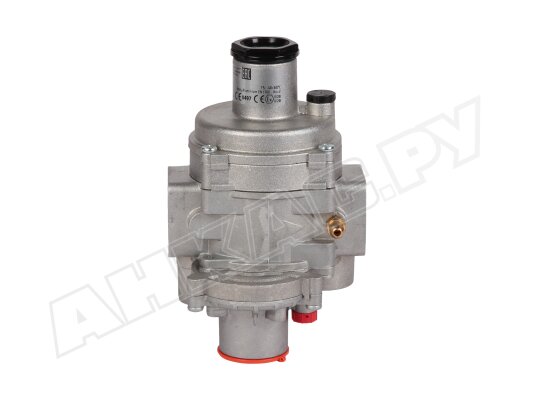

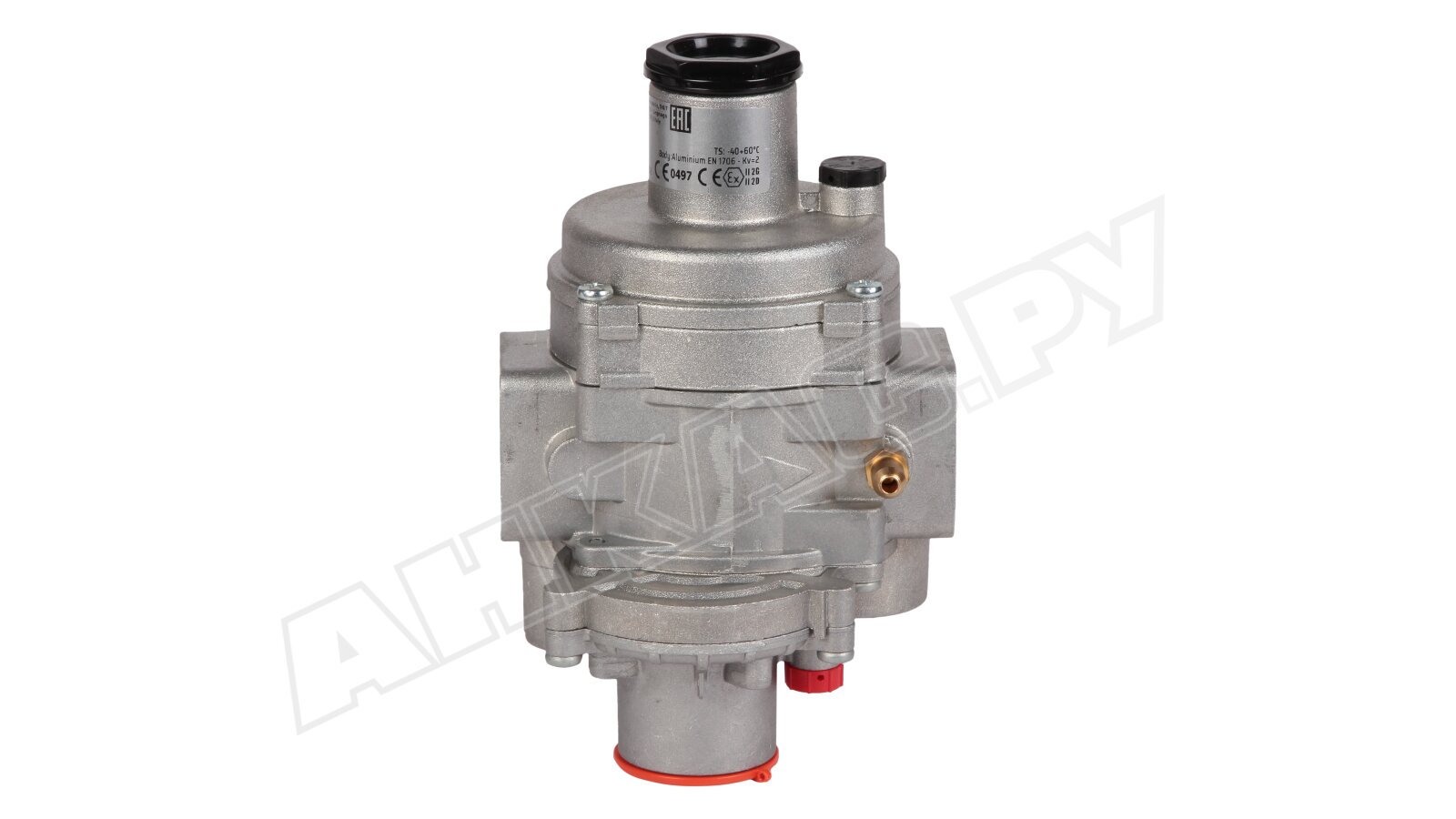

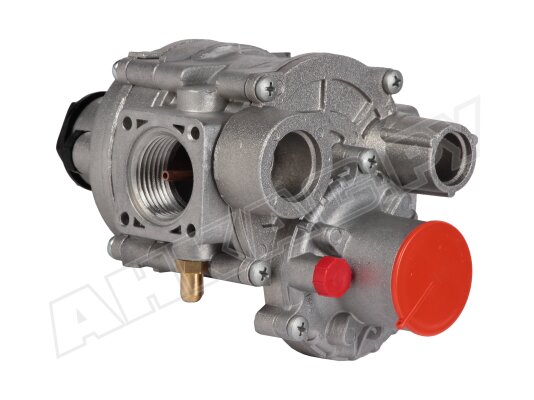

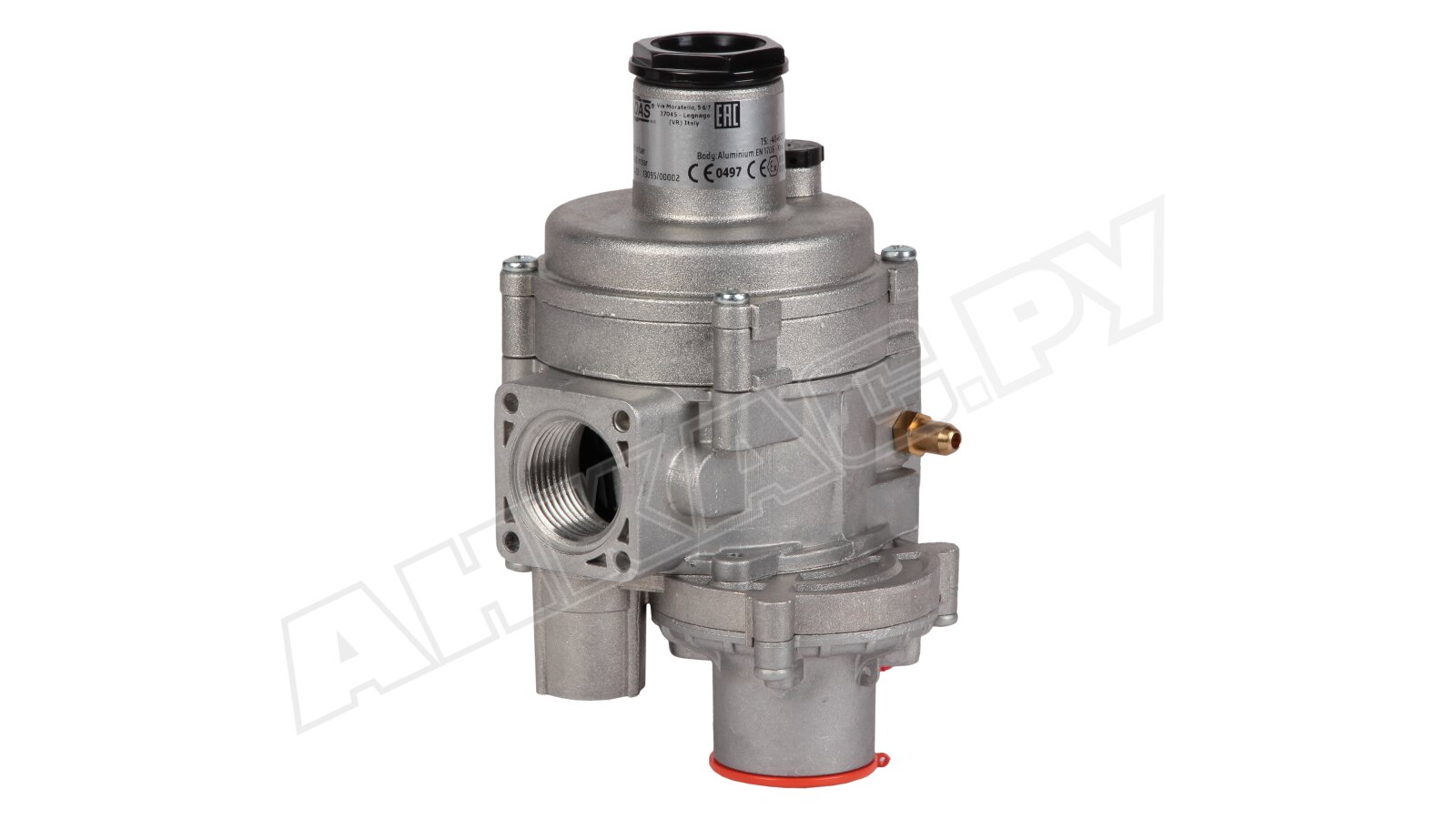

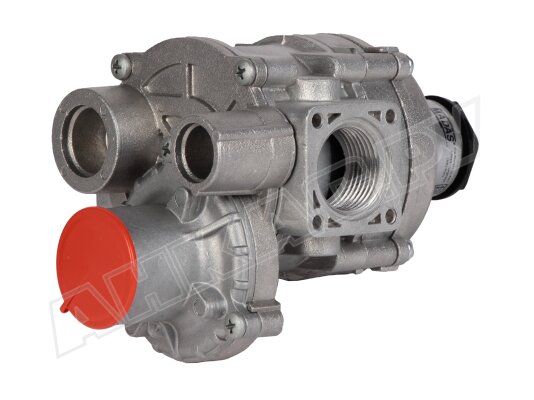

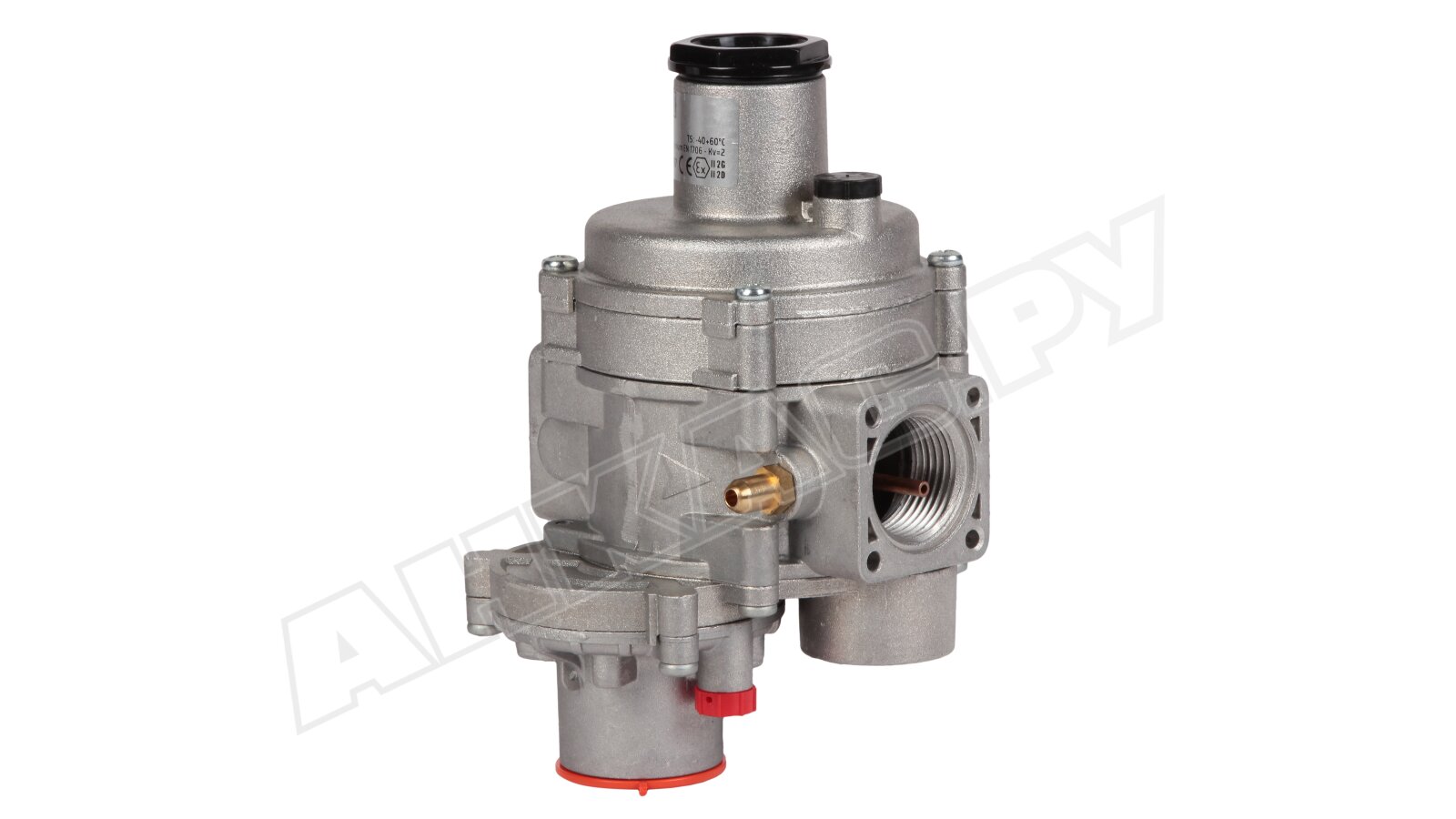

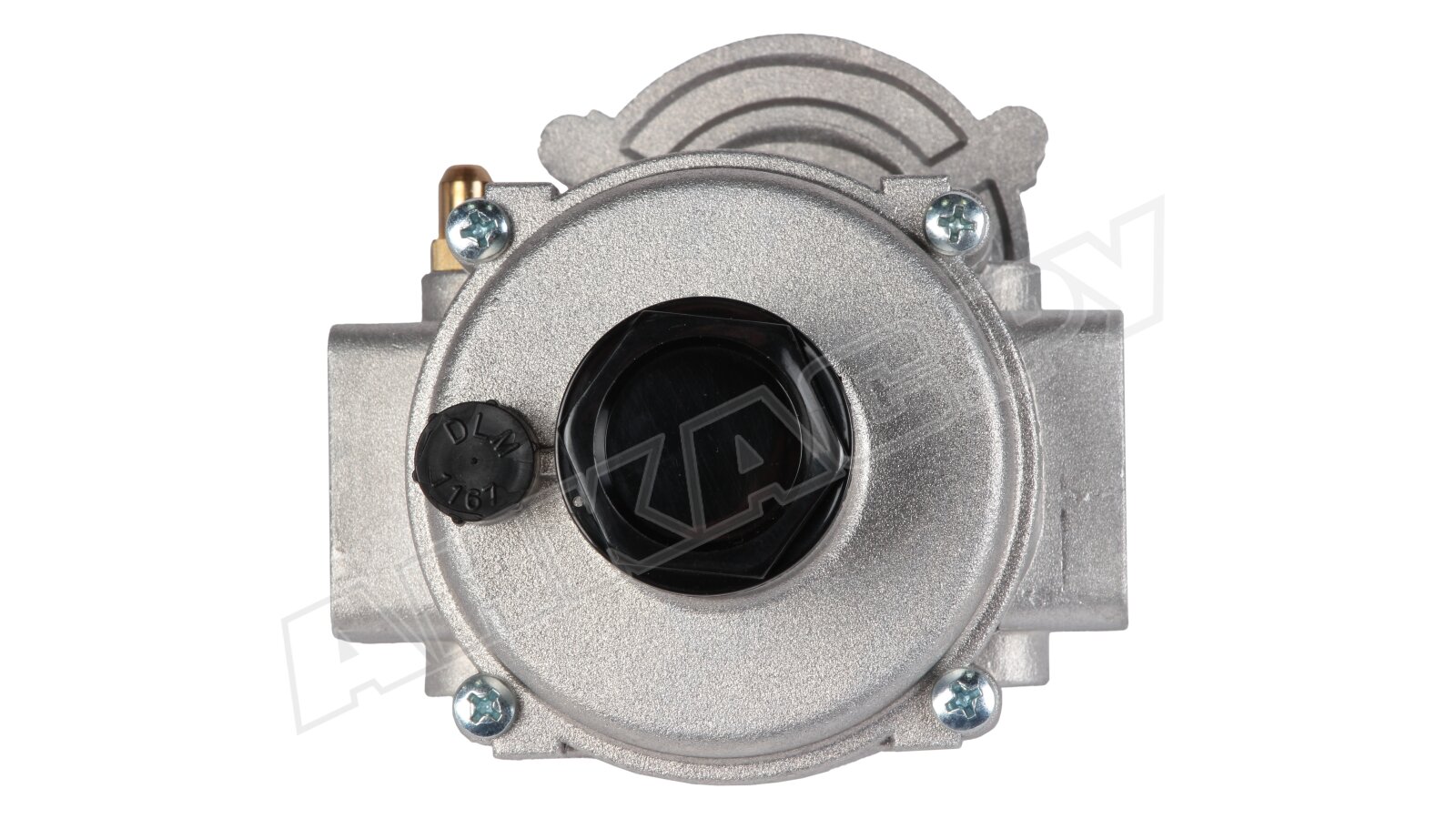

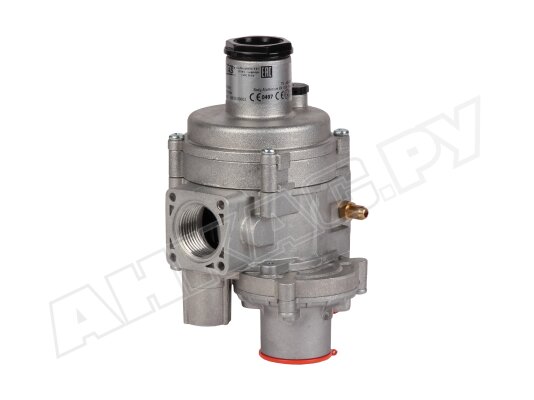

Регулятор давления газа Madas FRG/2MBCZ DN 25, FBC04Z 120

Регулятор давления газа Madas FBC04Z 120 понижает входное давление и автоматически поддерживает на установленном уровне при изменяющемся давлении в магистрали (не более 6 бар). Входит в линейку комбинированных устройств с компактным седлом и пониженной пропускной способностью в сравнении с модификациями «Стандарт».

Регуляторы давления газа линейки «КОМПАКТ» оснащены:

• предохранительно-запорным клапаном, реагирующим на превышение/ недостаточность выходного давления (отсутствие давления) запиранием потока газа;
• предохранительно-сбросным клапаном для стравливания избыточного объема газа при непродолжительном увеличении давления;
• газовым фильтром для удаления частиц грязи размером от 50 микрон;
• компенсационной мембраной для стабилизации входного давления;
• заменяемой регулирующей пружиной.

Применение

Регулятор давления подходит для бытовых и промышленных систем сжигания газа с небольшим расходом. Применяется для инертных некоррозийных газов, таких как метан, сжиженный газ, азот. По запросу предоставляются модификации для работы с биогазом и попутным нефтяным газом.

Основные параметры:

• комбинированный регулятор с небольшим седлом диаметром 14 мм;
• настройка давления на выходе из регулятора: 25-35 мбар;
• максимальное давление газа перед регулятором: 6000 мбар;
• регулирование с точностью: ±10%;
• настройка ПЗК в пределах: 10-30 мбар/ 20-90 мбар;
• время срабатывания ПЗК (перекрытие потока) < 1 сек.;
• срабатывание ПСК в диапазоне 28-95 мбар;
• класс «А» герметичности по нормам EN 88-2;
• обслуживаемый разборный фильтр с вставкой из виледона;
• газонепроницаемые уплотнения из NBR-каучука;
• пропускная способность: от 0,1 до 25 нм3/ч;
• резьбовые отверстия Rp 1" для размещения в системе, линейное соединение;
• эксплуатация в условиях температур: -40...+60 °C;
• горизонтальное или вертикальное размещение в системе;
• требования к месту установки: зона 1 или 2 взрывоопасности по ГОСТ.

Особенности эксплуатации

Регулятор не предусмотрен для установки в местах, где внешняя среда агрессивно воздействует на материалы конструкции, разрушает материалы корпуса и деталей. При эксплуатации в условиях улицы следует защитить корпус от воздействия атмосферных осадков. В помещениях с недостаточной вентиляцией стравленный газ необходимо отвести наружу.

Достоинства:

• комбинированное устройство регулирования давления с клапанами безопасности;
• стабильное выходное давление при изменяющемся давлении в сети;
• встроенный фильтр для очистки газа от загрязнений;
• быстрое срабатывание предохранительно-запорного клапана;
• эксплуатация в широком диапазоне температур;
• герметичность конструкции класса «А»;
• горизонтальное или вертикальное расположение в системе;
• 2-летнее гарантийное обслуживание.

Регуляторы давления газа Madas FBC выпускаются с разными размерами (DN 15 (1/2”)–DN 25 (1”)) и типами соединений: модификации Z – прямое (линейное), R, F – угловое, M – U-образное соединение. Обращайтесь, чтобы узнать больше.
