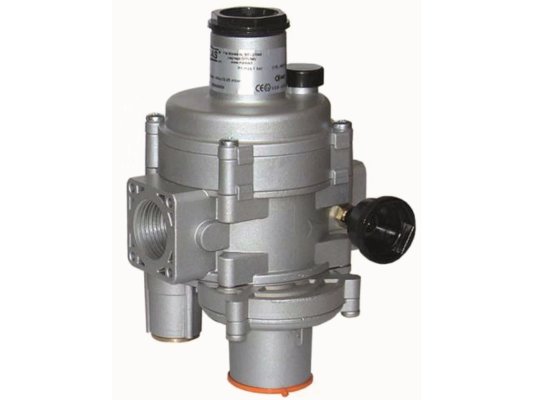

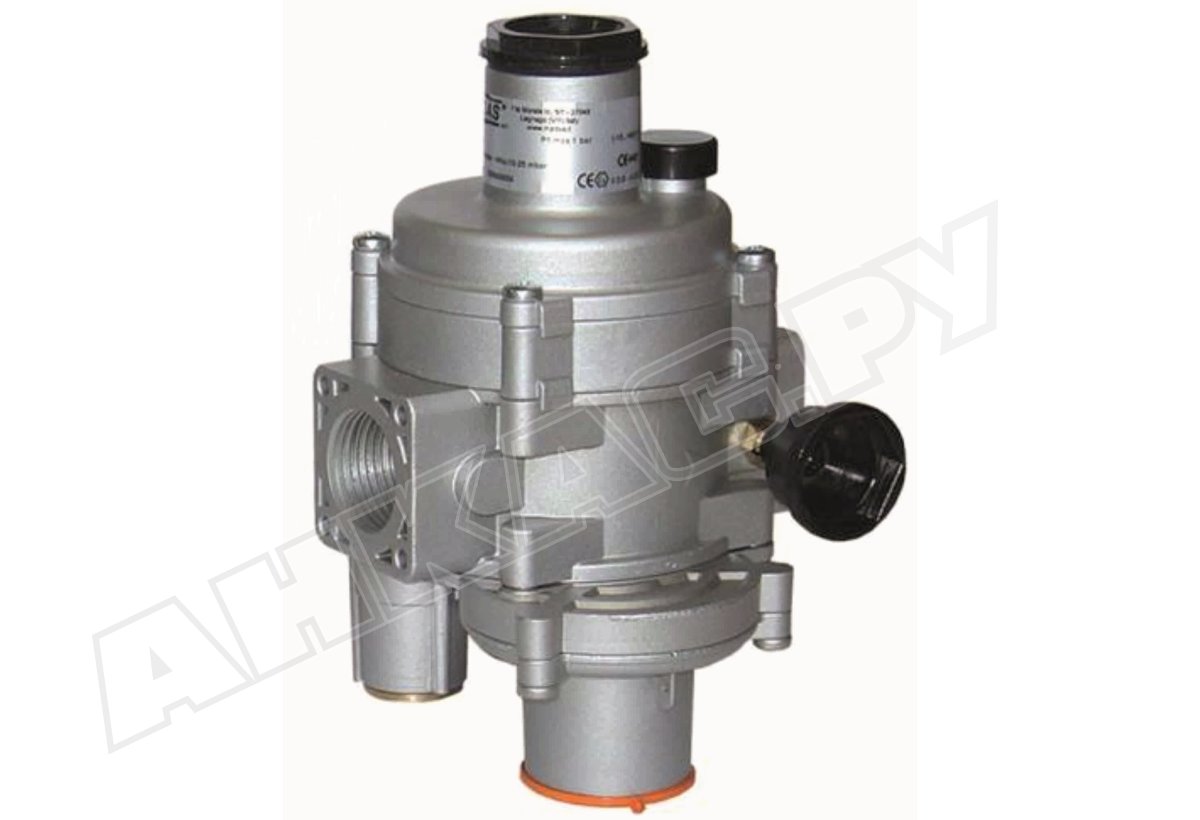

Регулятор давления газа Madas FBC03Z 140

Регулятор давления газа Madas FBC03Z 140 используется для понижения входного давления газа и поддержания на установленном уровне независимо от изменений давления в магистрали и/или расхода. Встраивается в бытовые и промышленные системы с небольшим объемом потребления газа. Особенностью является комбинированная конструкция со встроенным фильтром и дополнительными клапанами безопасности. Регулятор адаптирован к низкотемпературной эксплуатации, что расширяет сферу применения.

Регулятор серии «КОМПАКТ» оснащен:

• газовым фильтром с фильтроэлементом из виледона и глубиной очистки 50 микрон;
• предохранительно-запорным клапаном (ПЗК), который срабатывает при недопустимом повышении или понижении давления (или отсутствии давления), перекрывая трубопровод;
• предохранительно-сбросным клапаном (ПСК) для стравливания давления при кратковременном превышении давления заданной величины;
• заменяемой пружиной регулирования давления, предварительно сжатой под заданный диапазон давления;
• компенсационной мембраной, стабилизирующей давление.
• Применение
• Регулятор давления Madas FBC подходит для работы с метаном, сжиженным газом, азотом, воздухом и другими неагрессивными сухими газами, соответствующими ГОСТ 5542-87.

Основные параметры:

• комбинированное устройство с уменьшенным размером седла (диаметр 14 мм);
• диапазон настройки пружины: 110-200 мбар, допустимое отклонение ±10%;
• давление перед регулятором: максимум 6000 мбар;
• работа без утечек, класс «А» герметичности по европейскому стандарту EN 88-2;
• пропускная способность: от 0,1 до 25 нм3/ч;
• настройка отсечного клапана в диапазоне: 50-110 мбар/ 120-260 мбар;
• диапазон настройки давления срабатывания ПСК: 120-260 мбар;
• время отсечки ПЗК < 1 сек.;
• заменяемый (обслуживаемый) фильтр класса G 2 согласно EN 779;
• газонепроницаемые уплотнения из NBR-каучука;
• резьбовые отверстия Rp ¾" для соединения с трубопроводом;
• ресурс службы: 40 лет при своевременном обслуживании.

Материалы конструкции

Регулятор давления газа произведен из материалов, стойких к составу газов, коррозии, низким температурам: оцинкованной нержавеющей стали, штампованного алюминия, стекловолокна с 30% нейлона, алюминия 11S, латуни ОТ-58. Материал вставки фильтра – виледон, уплотнений – NBR-каучук, обладающий газонепроницаемыми свойствами.

Особенности установки и эксплуатации

Регулятор устанавливается в помещениях и на улице, рассчитан на внешние температуры: -40...+60 °C. Место размещения: зоны 1 или 2 взрывоопасности по ГОСТ. При эксплуатации на открытом воздухе необходимо предусмотреть защиту от осадков.

Конструкция не пригодна к применению в местах с агрессивным воздействием окружающей среды, способной разрушить сталь, алюминий каучук. В помещениях с недостаточным вентилированием сбросную трубу рекомендуется выводить наружу. Установочная ориентация: горизонтальная или вертикальная.

Достоинства:

• комбинированное устройство регулирования и безопасности;
• стабильность выходных параметров давления;
• компенсационная мембрана для повышения точности регулирования;
• встроенный газовый фильтр на входе потока;
• быстрое срабатывание предохранительно-запорного клапана;
• исполнение для большинства климатических зон;
• вариативность монтажного положения;
• 2 года заводской гарантии.

Регуляторы давления газа Madas линейки «Компакт» FBC доступны с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное, диапазонами выходного давления в пределах 10-200 мбар, размерами отверстий DN 15 (1/2”)–DN 25 (1”).
