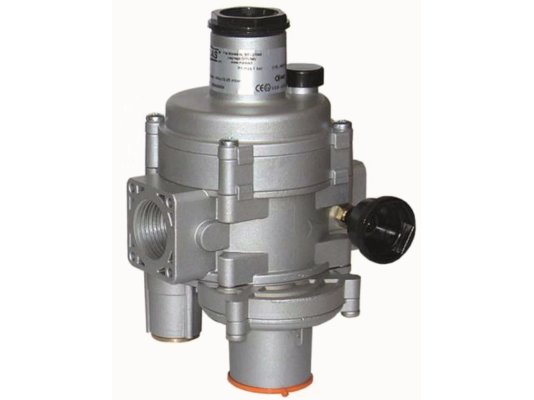

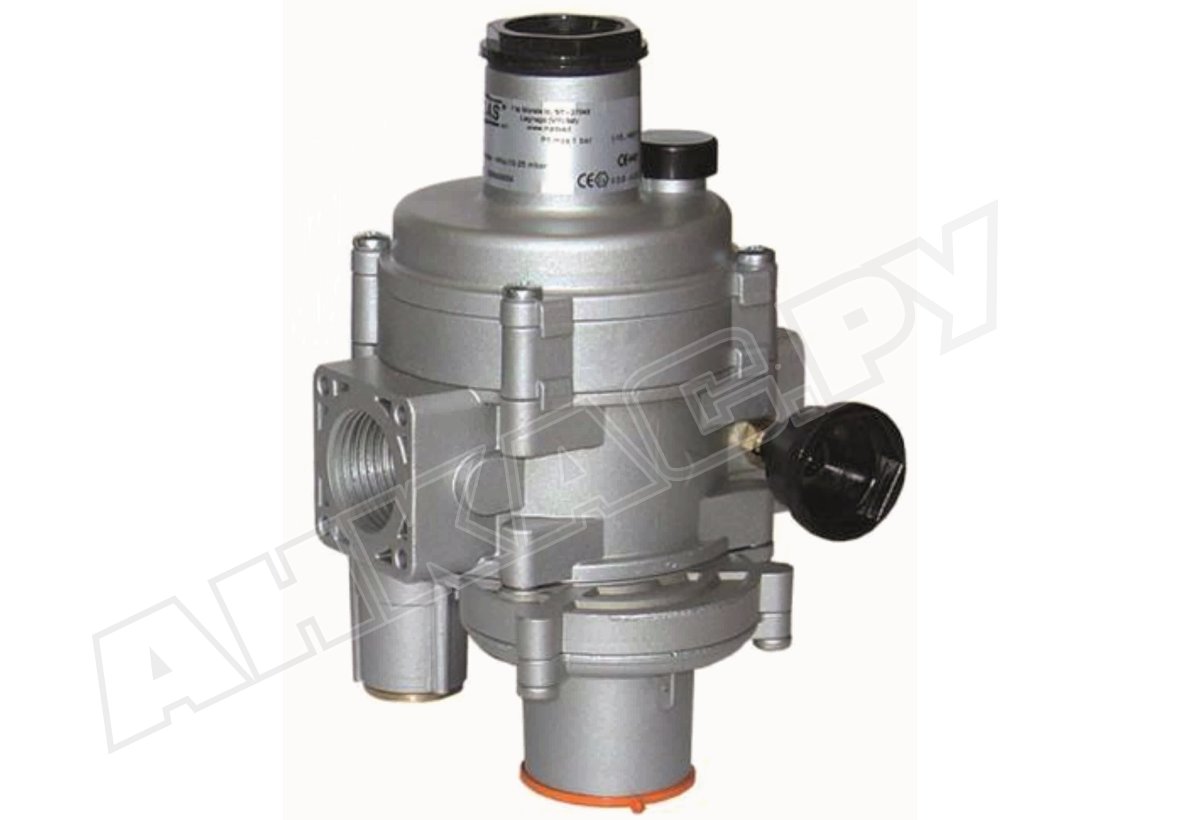

Регулятор давления газа Madas FBC02Z 140

Регулятор давления газа Madas FBC02Z 140 встраивается в бытовые и промышленные установки с небольшим расходом газа. Отвечает за понижение входного давления и поддержание на установленном уровне независимо от колебаний давления в магистрали. Особенностью является входной фильтр и встроенные устройства безопасности. Регулятор адаптирован к низкотемпературной эксплуатации, что расширяет возможности установки и применения.

Регулятор серии «КОМПАКТ» оснащен:

• предохранительно-запорным клапаном (ПЗК), реагирующим на чрезмерное повышение или понижение давления (или отсутствие давления) отсечкой потока;
• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления при превышении установленного значения;
• газовым фильтром с глубиной очистки 50 микрон;
• заменяемой преднастроенной пружиной регулирования давления;
• компенсационной мембраной, стабилизирующей входное давление.

Применение

Регулятор давления Madas FBC используется в системах, сжигающих природный, сжиженный газ и другие неагрессивные сухие газы, соответствующие ГОСТ 5542-87.

Основные параметры:

• серия «Компакт» с фильтрующим элементом и защитными клапанами ПЗК и ПСК;
• уменьшенный размер седла (диаметр 14 мм);
• входное давление: максимум 6000 мбар;
• работа без утечек, герметичность класса «А» по европейскому стандарту EN 88-2;
• пропускная способность: от 0,1 до 25 нм3/ч;
• рабочий диапазон настройки давления: 110-200 мбар;
• возможные отклонения выходного давления: ±10%;
• настройка срабатывания запорного клапана в пределах: 50-110 мбар/ 120-260 мбар;
• срабатывание ПСК в диапазоне 120-260 мбар;
• время закрытия запорного клапана < 1 сек.;
• резьбовые отверстия для крепления к трубе, параметры соединения: Rp 1/2";
• допустимые рабочие температуры: -40...+60 °C;
• горизонтальное или вертикальное размещение в системе;
• место установки: зоны 1 или 2 взрывоопасности по ГОСТ;
• заявленный ресурс: 40 лет при своевременной замене основных деталей и очистке/ замене фильтра.

Материалы конструкции

Регулятор давления газа произведен из оцинкованной нержавеющей стали, алюминия 11S, латуни ОТ-58, штампованного алюминия, стекловолокна с 30% нейлона. Материал фильтрующего элемента – виледон, уплотнений – газонепроницаемый NBR-каучук.

Конструкция не рассчитана на эксплуатацию в местах с агрессивным воздействием внешней среды, способной вызвать разрушение стали, алюминия, каучука.

Особенности монтажа

Регулятор устанавливается в помещениях и на улице. При размещении на открытом воздухе требуется защитить корпус от воздействия осадков. Для помещений с плохой вентиляцией предусмотрена возможность вывода сбросного канала наружу.

Достоинства:

• комбинированная конструкция с защитными устройствами;
• встроенный газовый фильтр на 50 мкм;
• постоянное давление на выходе при изменениях давления в магистрали;
• адаптация к низкотемпературной эксплуатации;
• герметичная конструкция, отсутствие утечек;
• вариативность монтажной ориентации;
• 2-летнияя гарантия завода.

Регуляторы давления газа Madas серии FBC доступны с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное, с диапазонами давления в пределах 10-200 мбар, размерами отверстий DN 15 (1/2”)–DN 25 (1”).
