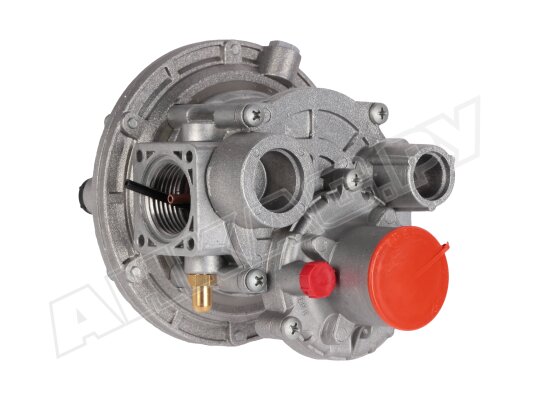

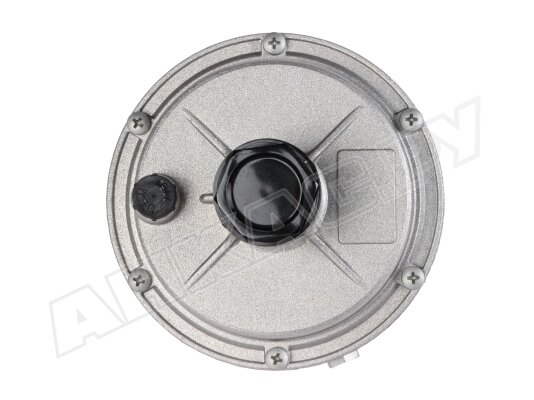

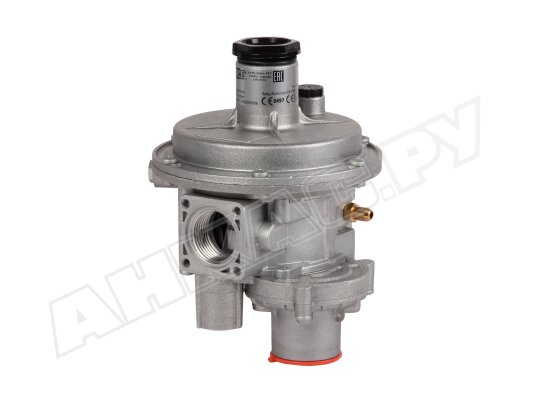

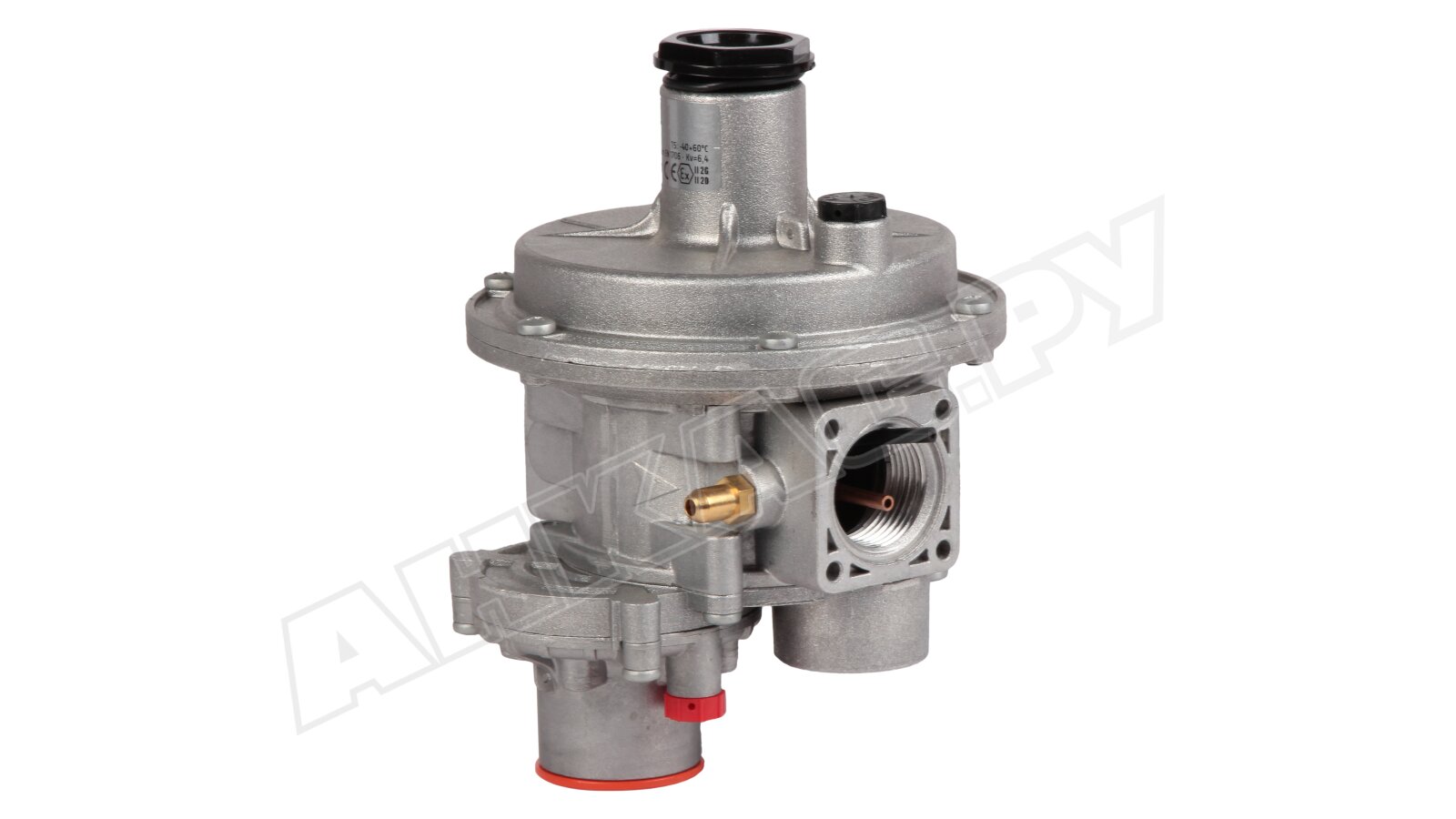

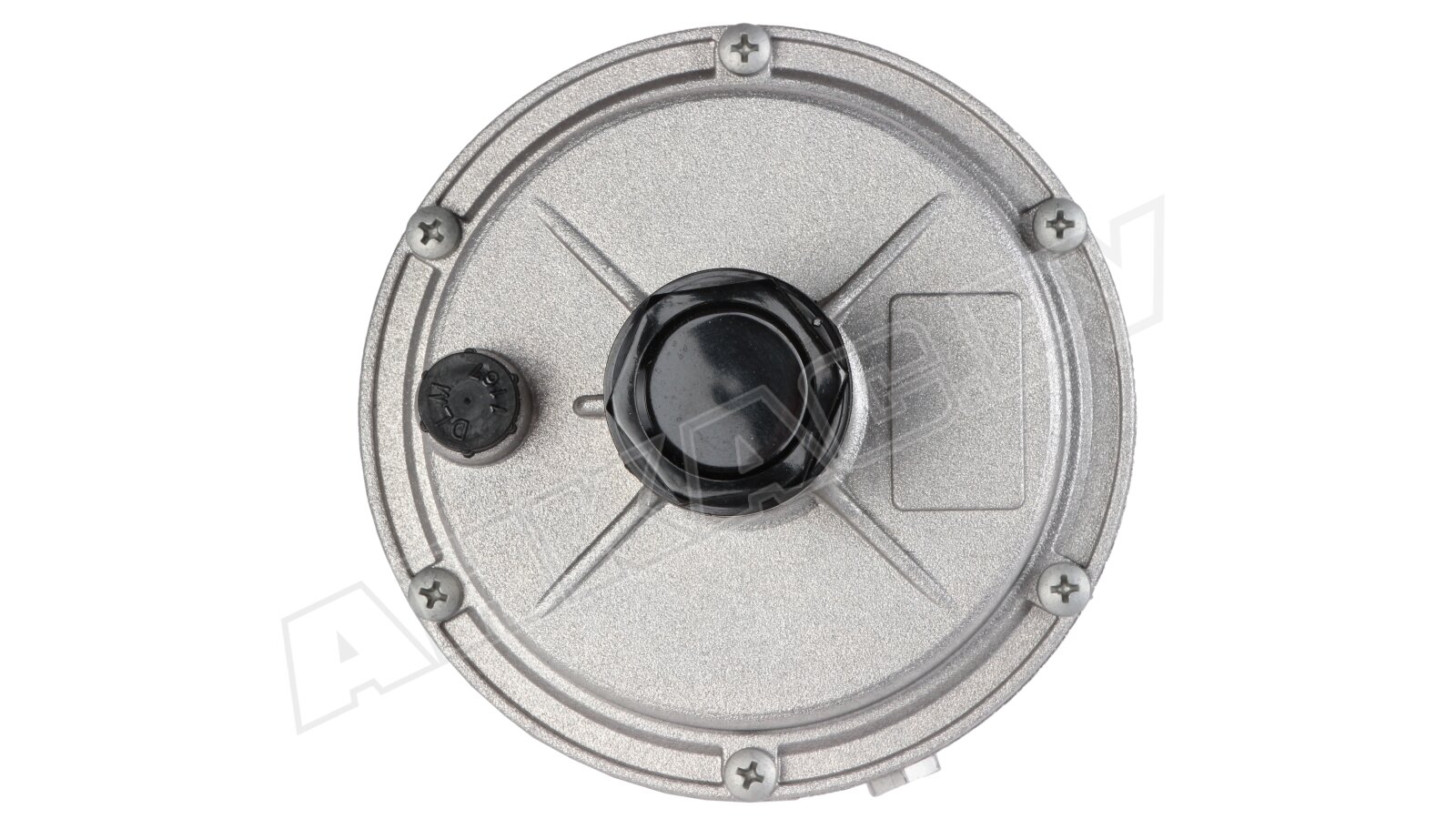

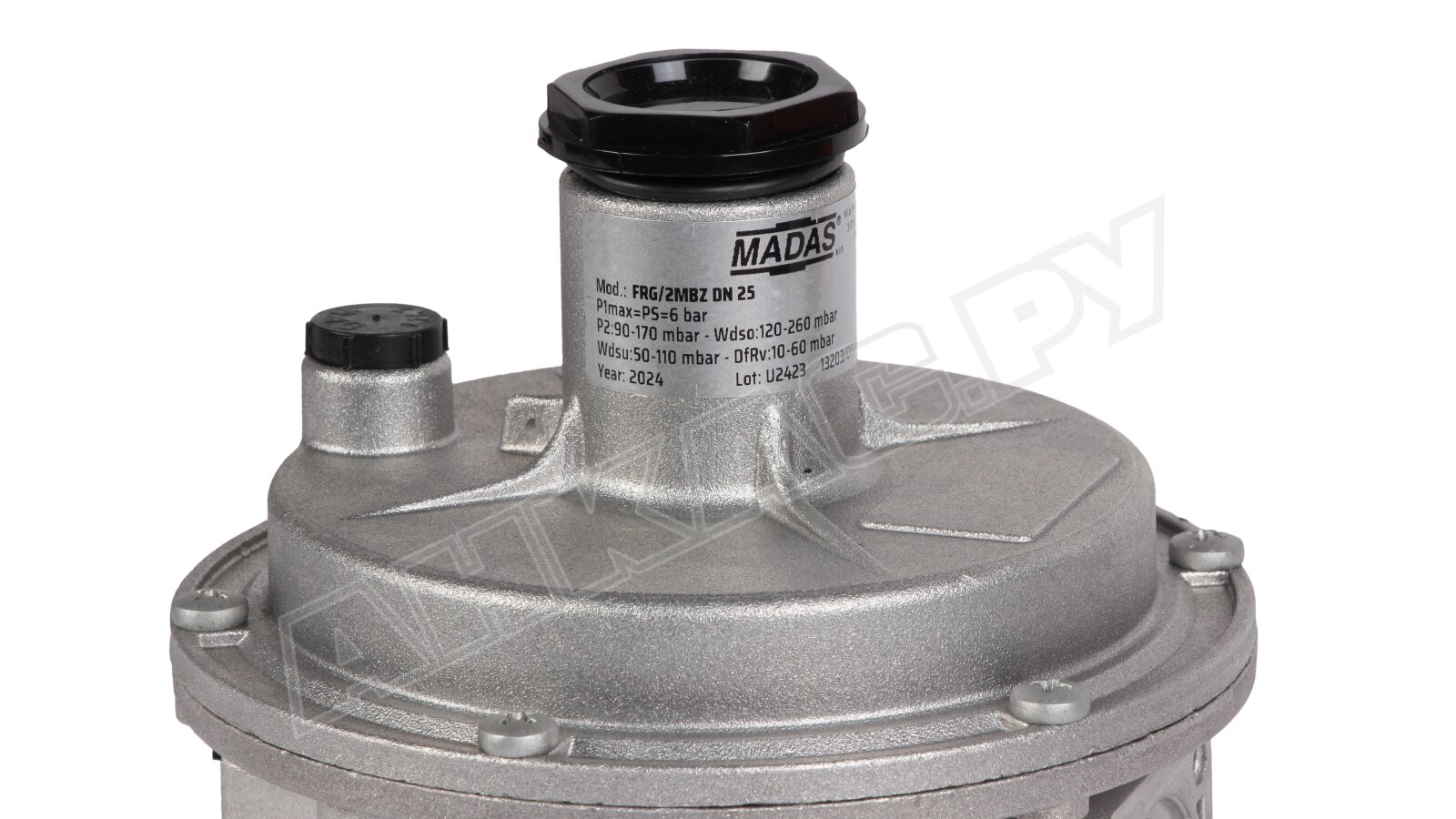

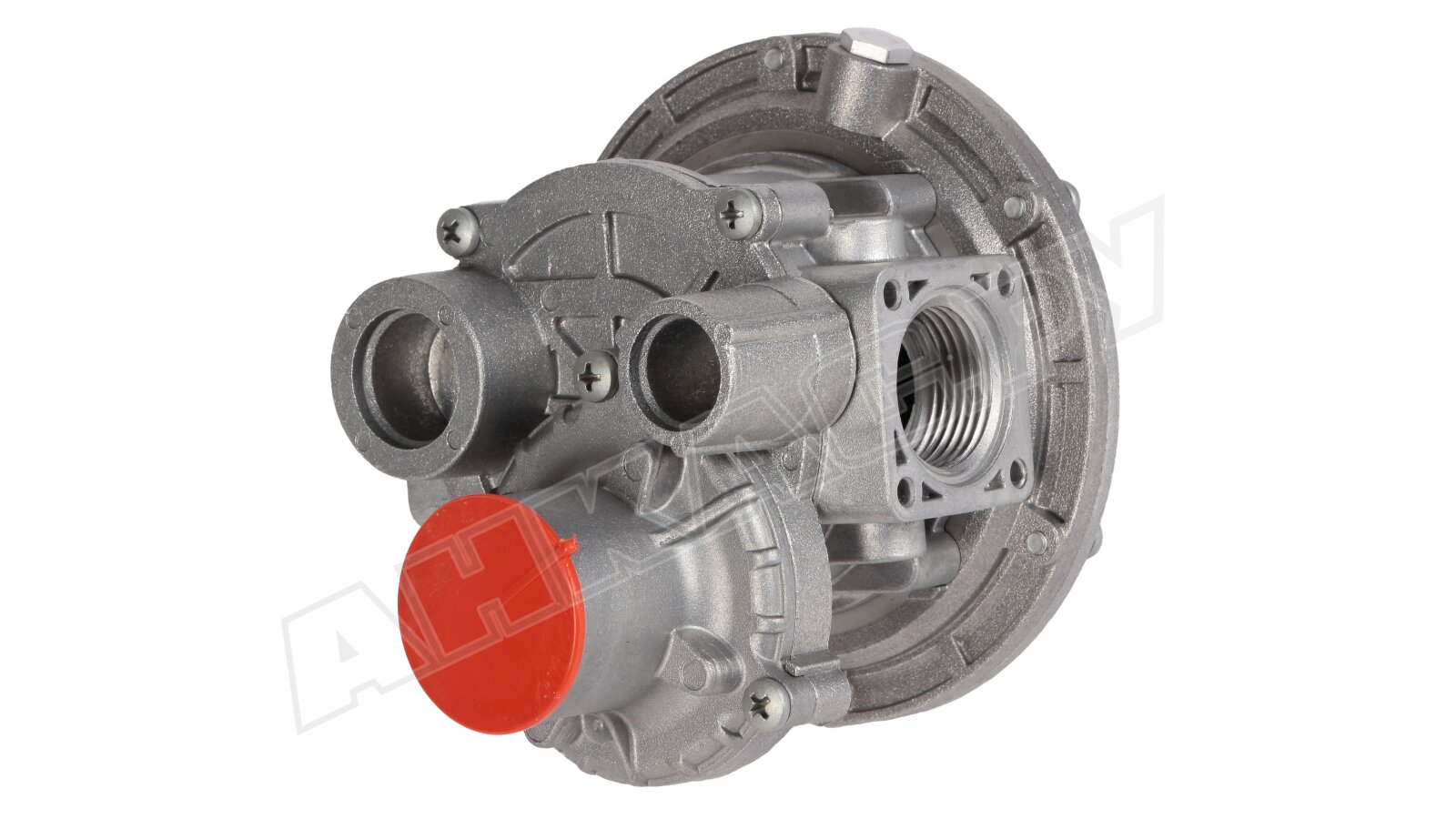

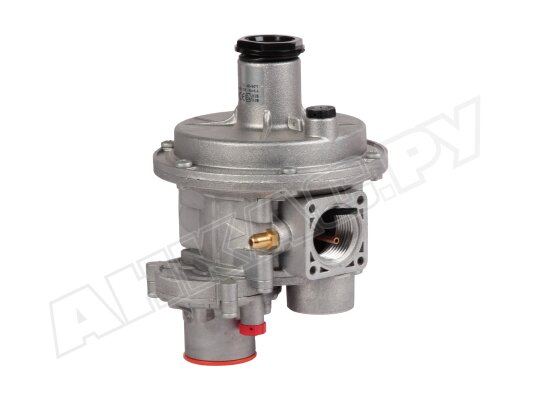

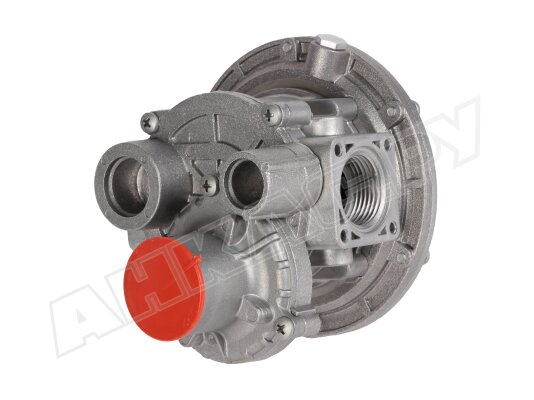

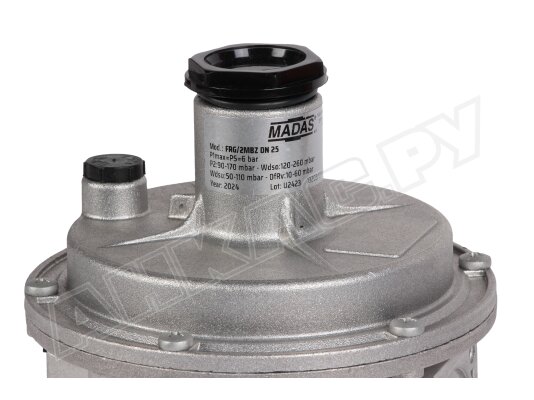

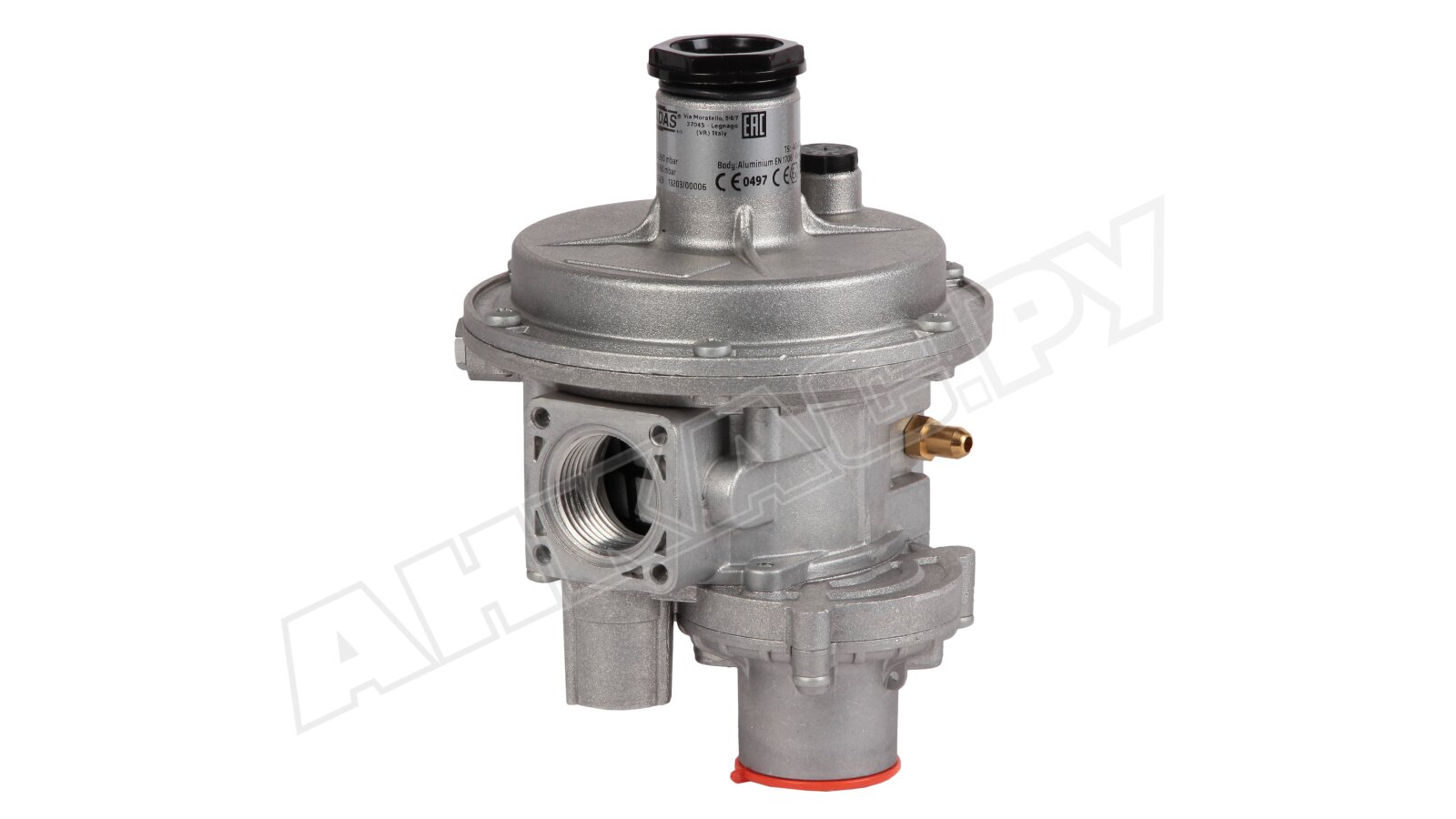

Регулятор давления газа Madas FRG/2MBZ DN 25, FB04Z 130









- 6000 мбар
- от 90 до 170 мбар
- от 100 до 230 мбар
- Rp 1"
- мкм
- 1.4 кг
- 12x12x19 см
Описание товара
Регулятор давления газа Madas FB04Z 130 входит в серию комбинированных устройств со стандартным седлом и встроенным фильтром. Понижает давление газа с учетом настройки пружины и поддерживает постоянные выходные параметры независимо от скачков давления в газовой магистрали. Подходит для систем бытовой и промышленной подачи газа с небольшим расходом.
Особенности комплектации регуляторов «Стандарт»
В состав регулятора входят:
- предохранительно-запорный клапан, срабатывающий при избыточном/ недостаточном давлении (или отсутствии давления);
- предохранительно-сбросной клапан для стравливания избыточного давления при непродолжительном превышении заданного уровня давления;
- интегрированный газовый фильтр с глубиной очистки 50 микрон;
- компенсационная мембрана, стабилизирующая входное давление;
- предварительно сжатая пружина регулирования исходящего давления.
Регуляторы «Стандарт» собраны в корпусе с соединением: Z – линейным (прямое), R, F – угловым, M – U-образным. Изготовлены из оцинкованной нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона, штампованного алюминия, латуни ОТ-58, виледона (фильтрующий элемент), NBR-каучука (уплотнения).
Виды газа
Регулятор давления Madas FB служит для работы с некоррозионными газами, включая метан, азот, сжиженный газ и другие сухие газы по ГОСТ 5542-87.
Основные характеристики:
- настройка давления пружины в диапазоне: 90-170 мбар;
- регулирование выходного давления с точностью: ±10%;
- минимальный расход газа: 0,1 нм3/ч;
- настройка давления ПЗК в диапазоне: 50-110 мбар/ 120-260 мбар;
- давление срабатывания ПСК: 100-230 мбар;
- исполнение класса «А» герметичности по EN 88-2;
- время срабатывания ПЗК (перекрытие потока к горелке) < 1 сек.;
- стандартный размер седла (17 мм);
- резьбовые отверстия Rp 1" для крепления к трубе, линейное соединение;
- температурные ограничения, минимум/ максимум: -40/ +60 °C;
- горизонтальный или вертикальный монтаж в систему;
- установка в зонах 1 или 2 взрывоопасности внутри или вне помещения.
При недостаточной вентиляции следует предусмотреть вывод стравленного газа наружу.
Достоинства:
- стабильные выходные параметры давления;
- встроенные защитные клапаны (запорный и сбросной);
- обслуживаемый газовый фильтр;
- высокий уровень герметичности конструкции;
- адаптация к низким температурам окружающей среды;
- вариативность монтажа;
- 2-летняя гарантия завода.
Регуляторы давления газа серии Madas FB выпускаются со стандартным и уменьшенным седлом (версии «Стандарт» и «Компакт»), обычной и усиленной рабочей мембраной, разными диапазонами выходного давления, от 10 до 900 мбар.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
