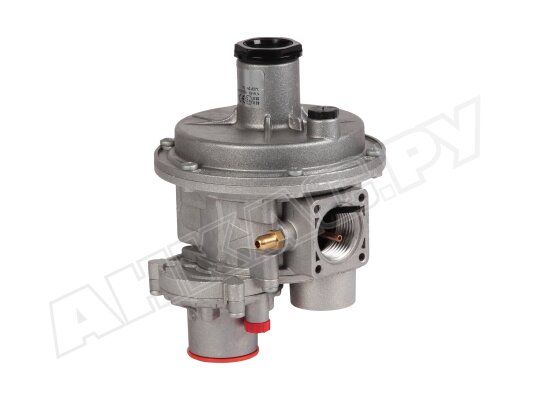

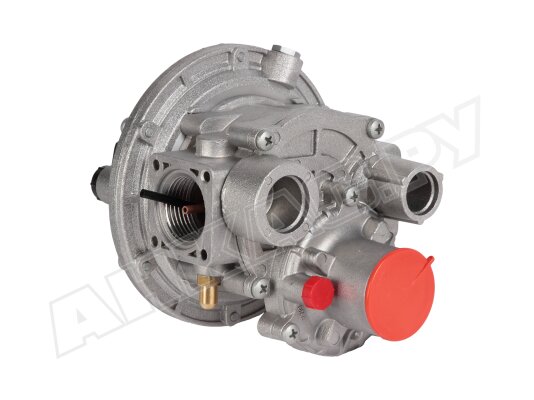

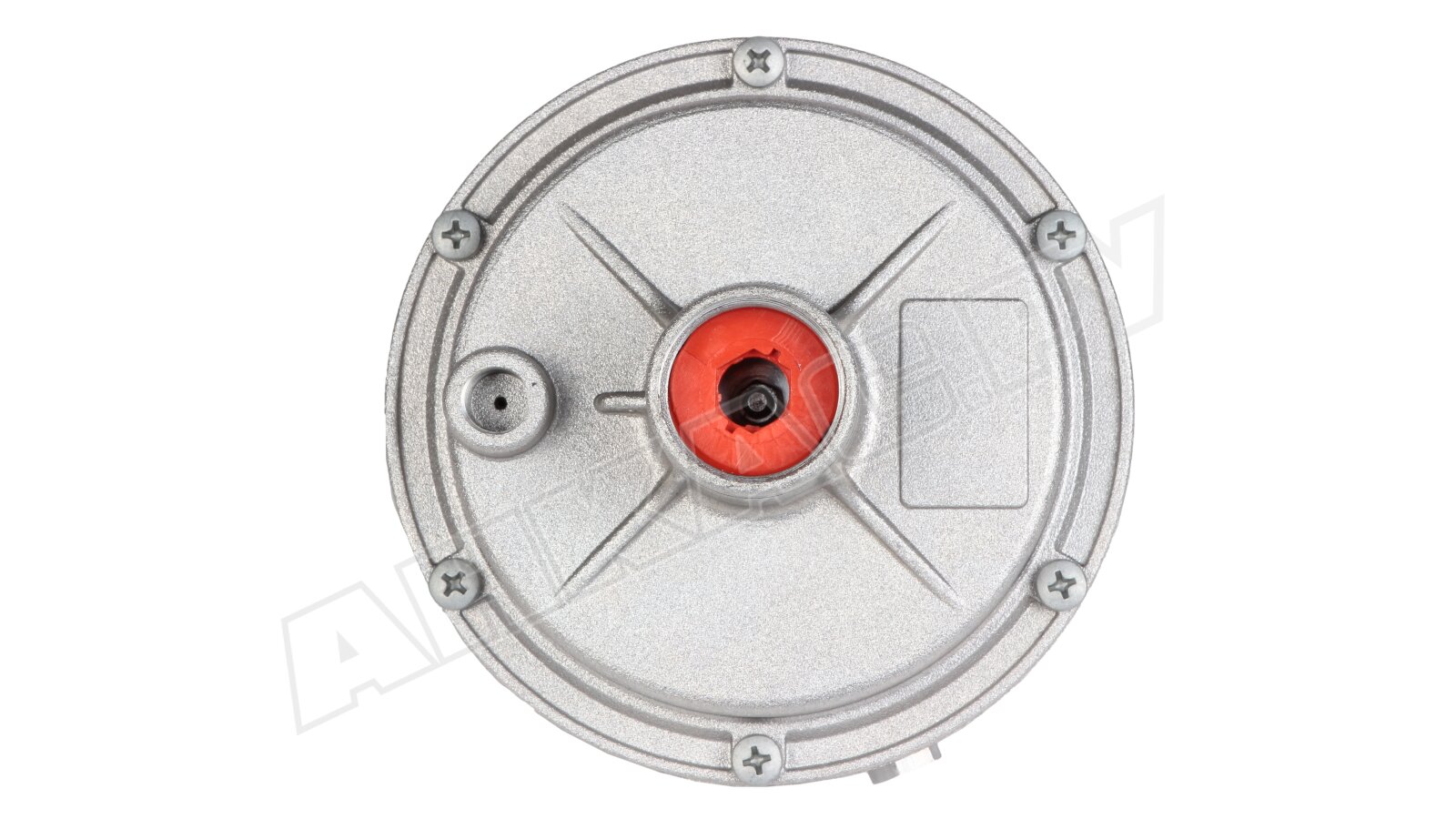

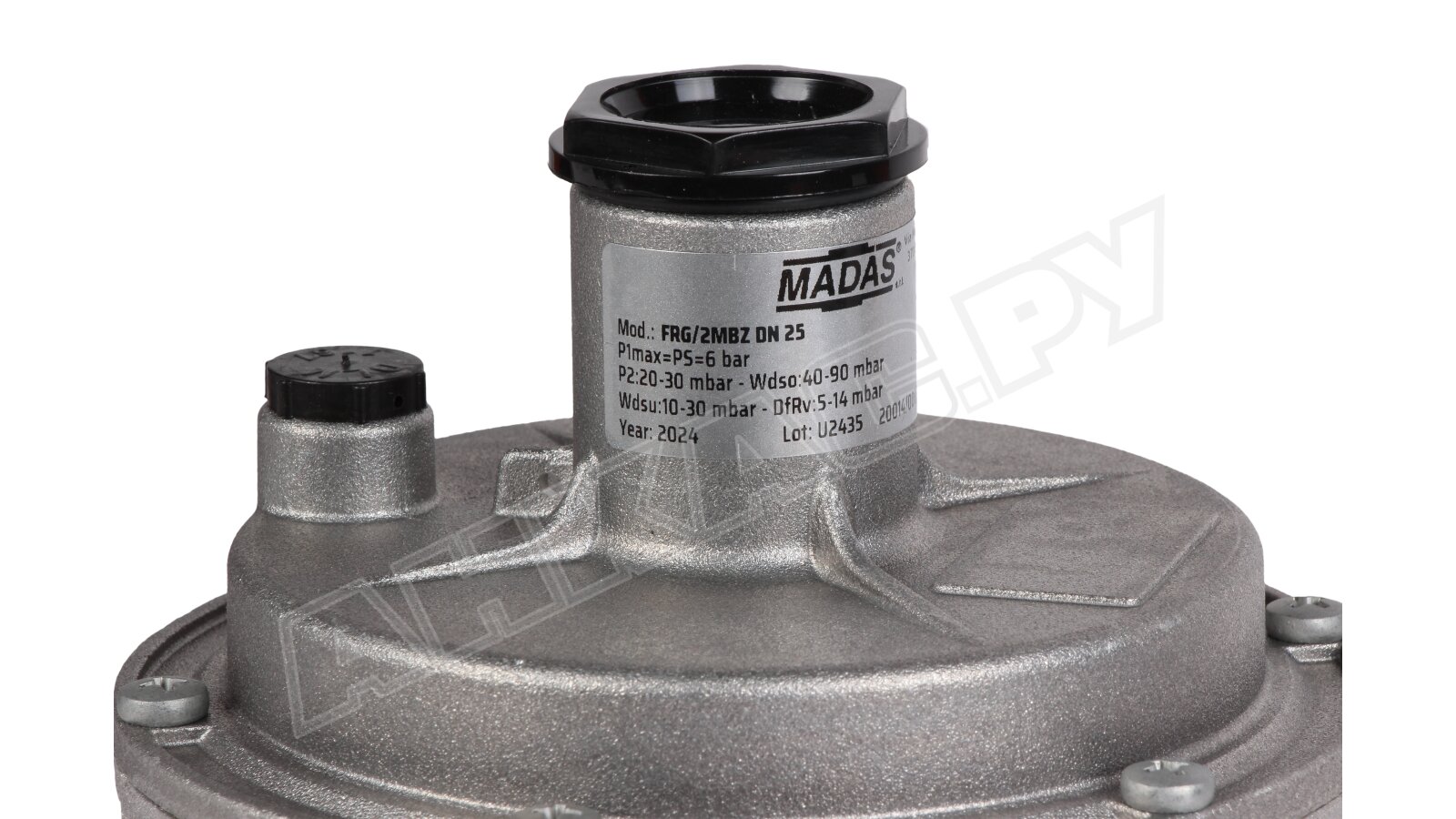

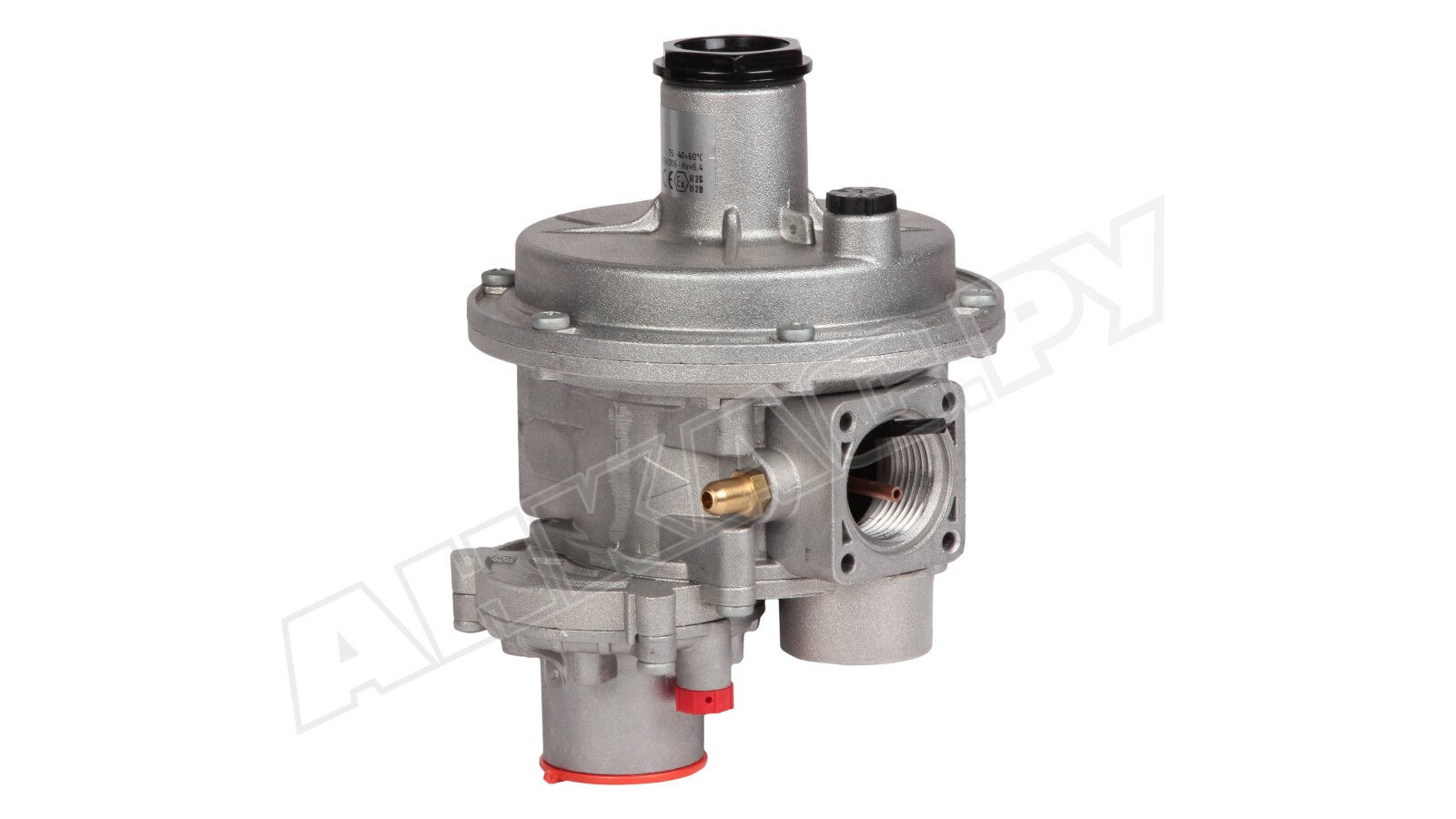

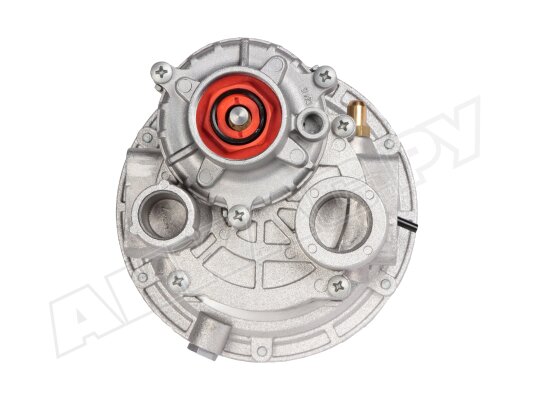

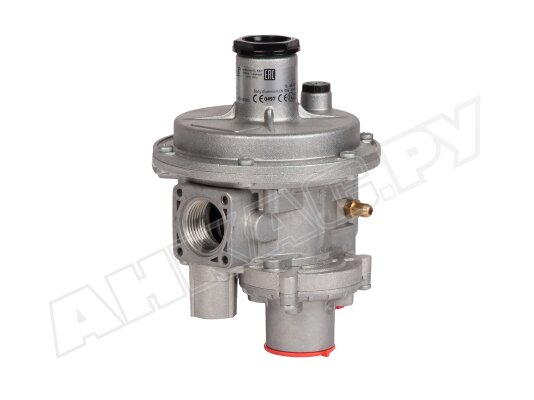

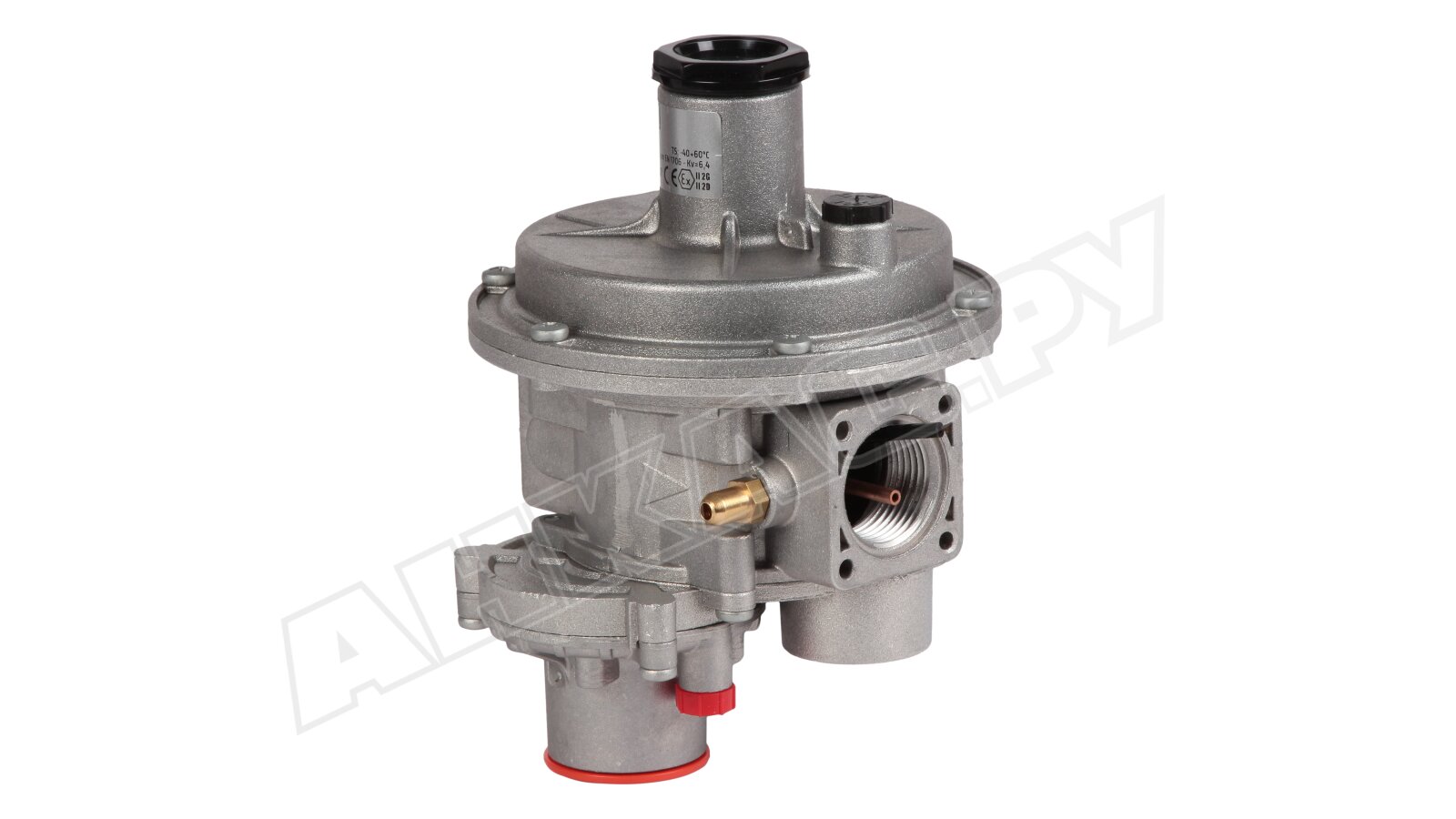

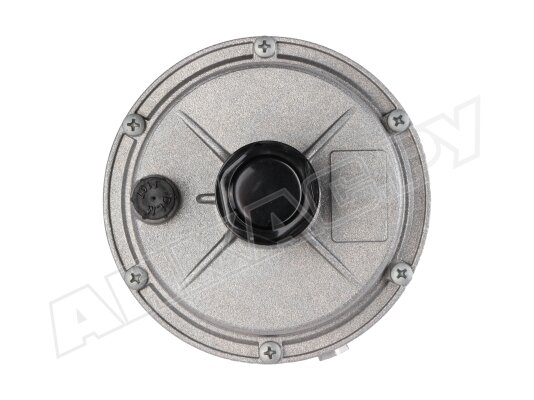

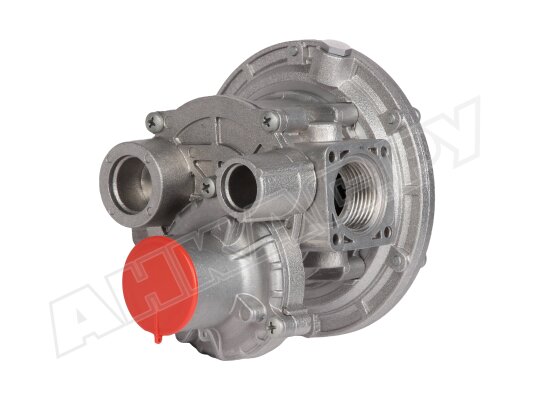

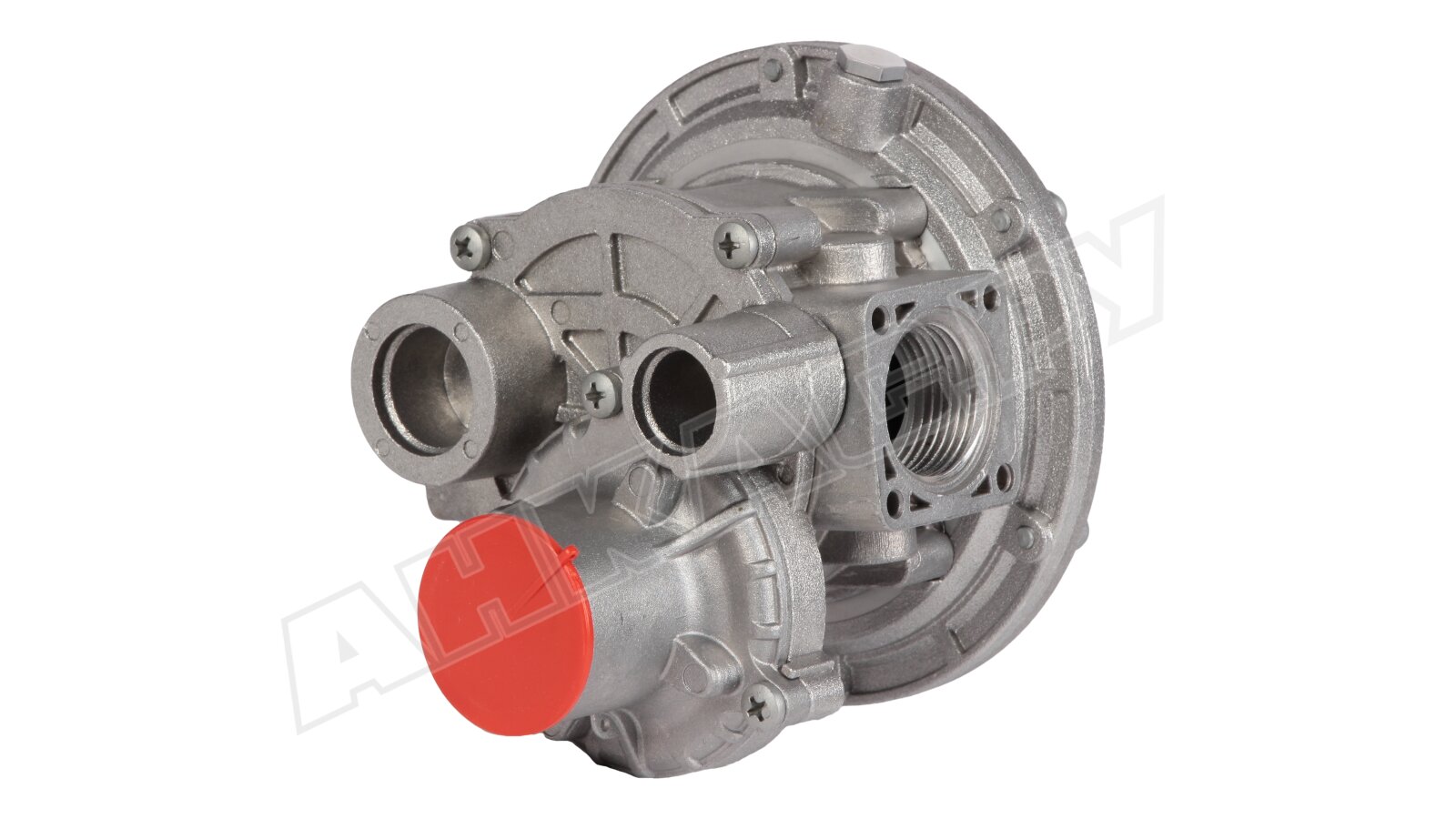

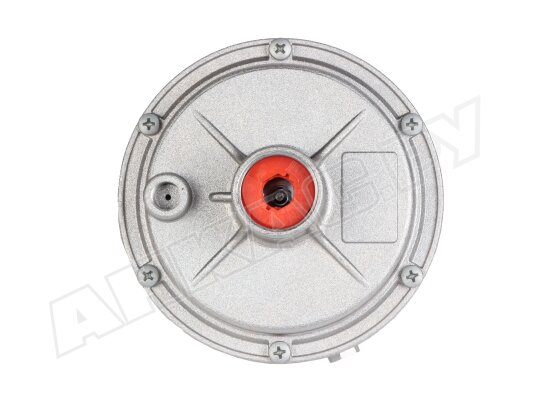

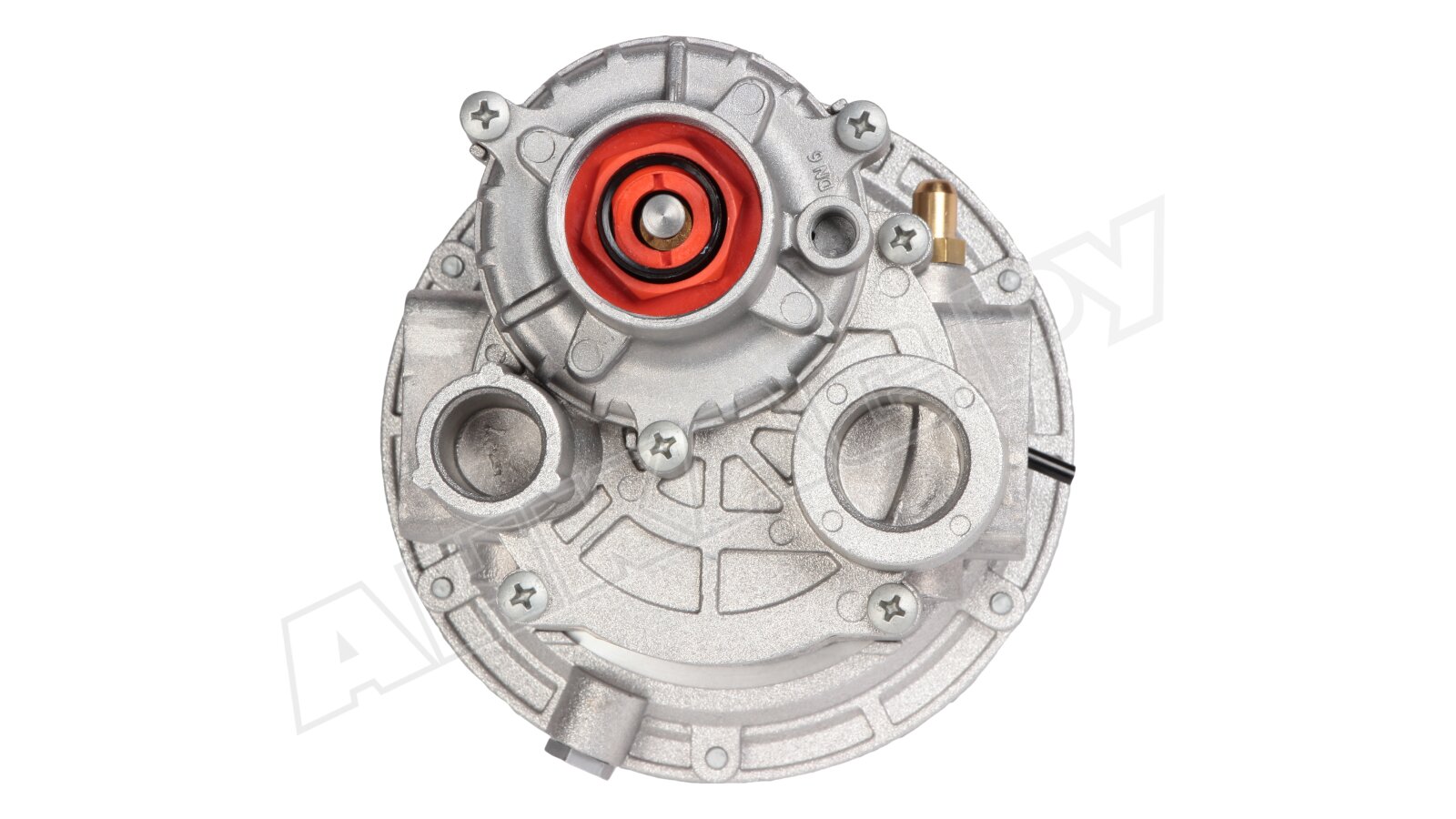

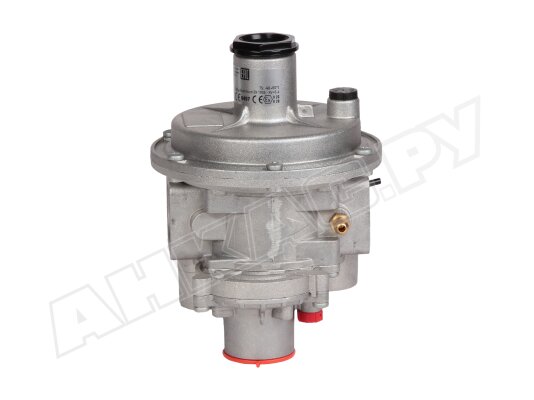

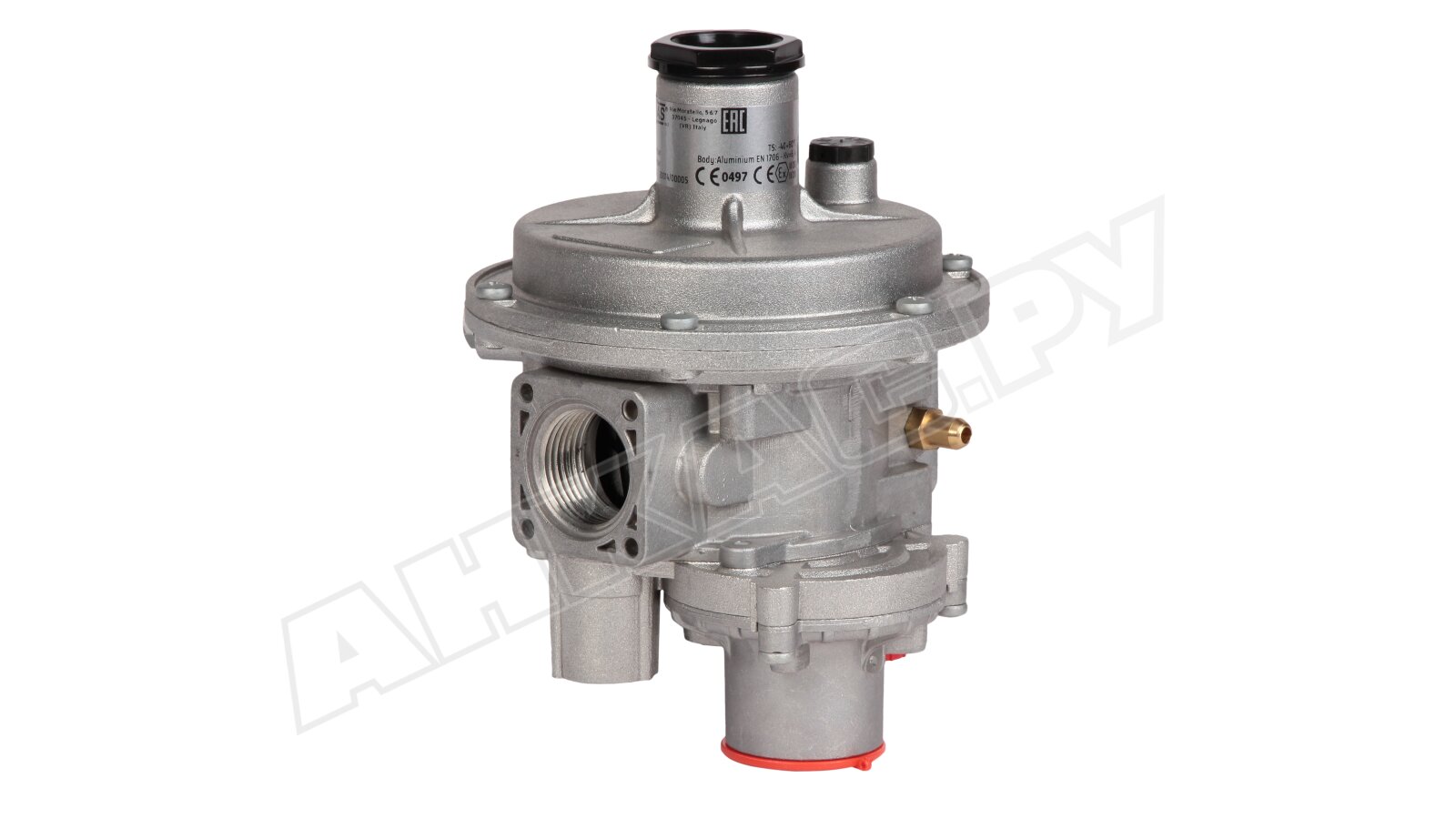

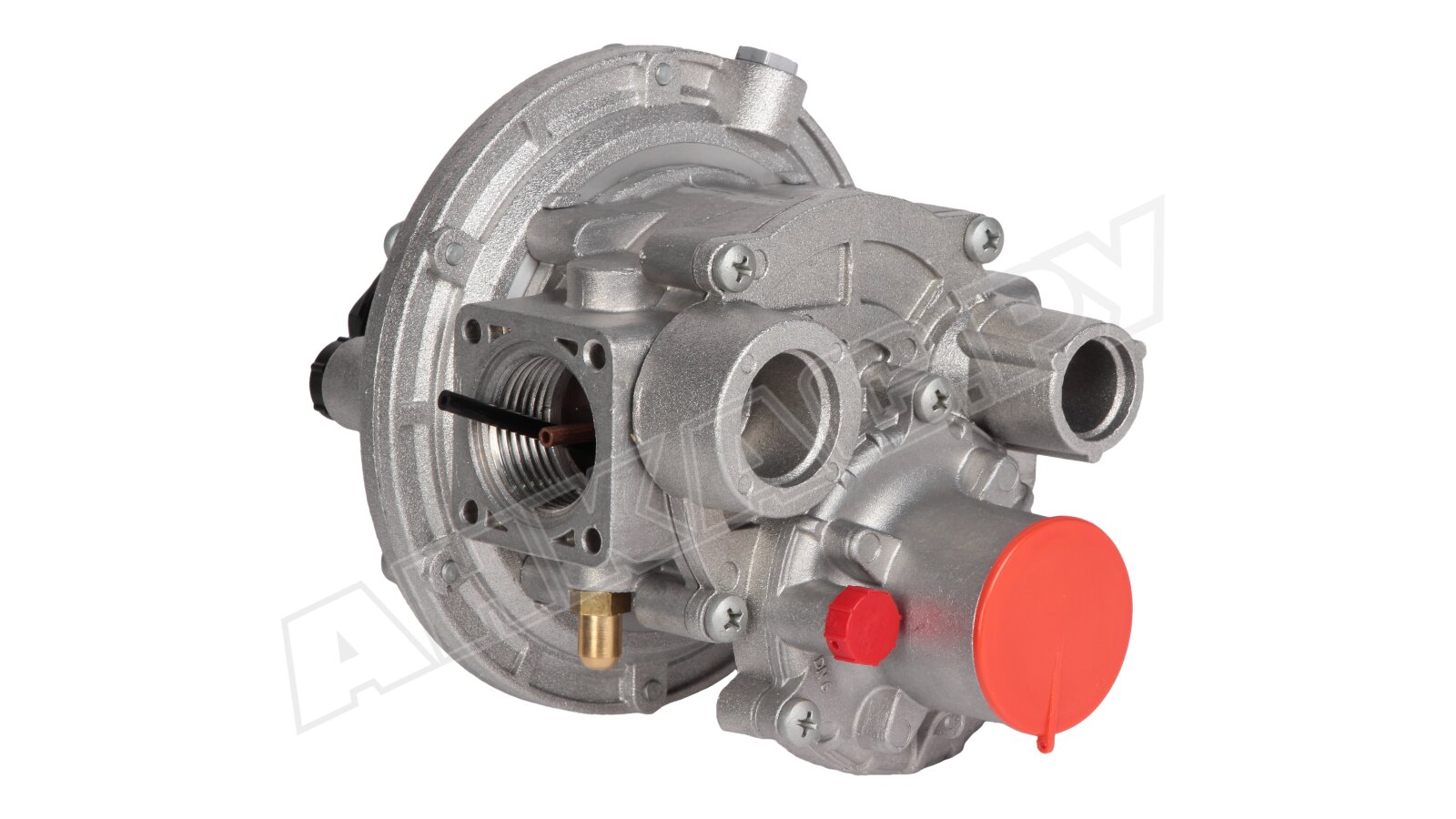

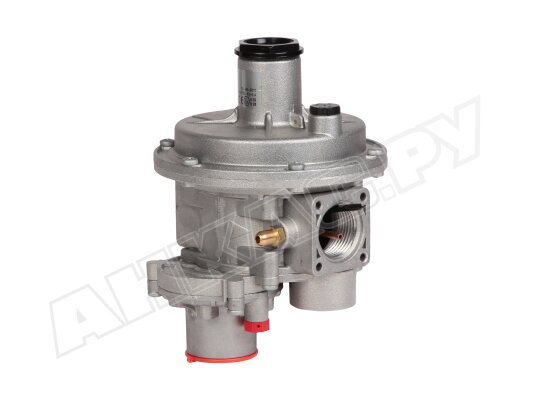

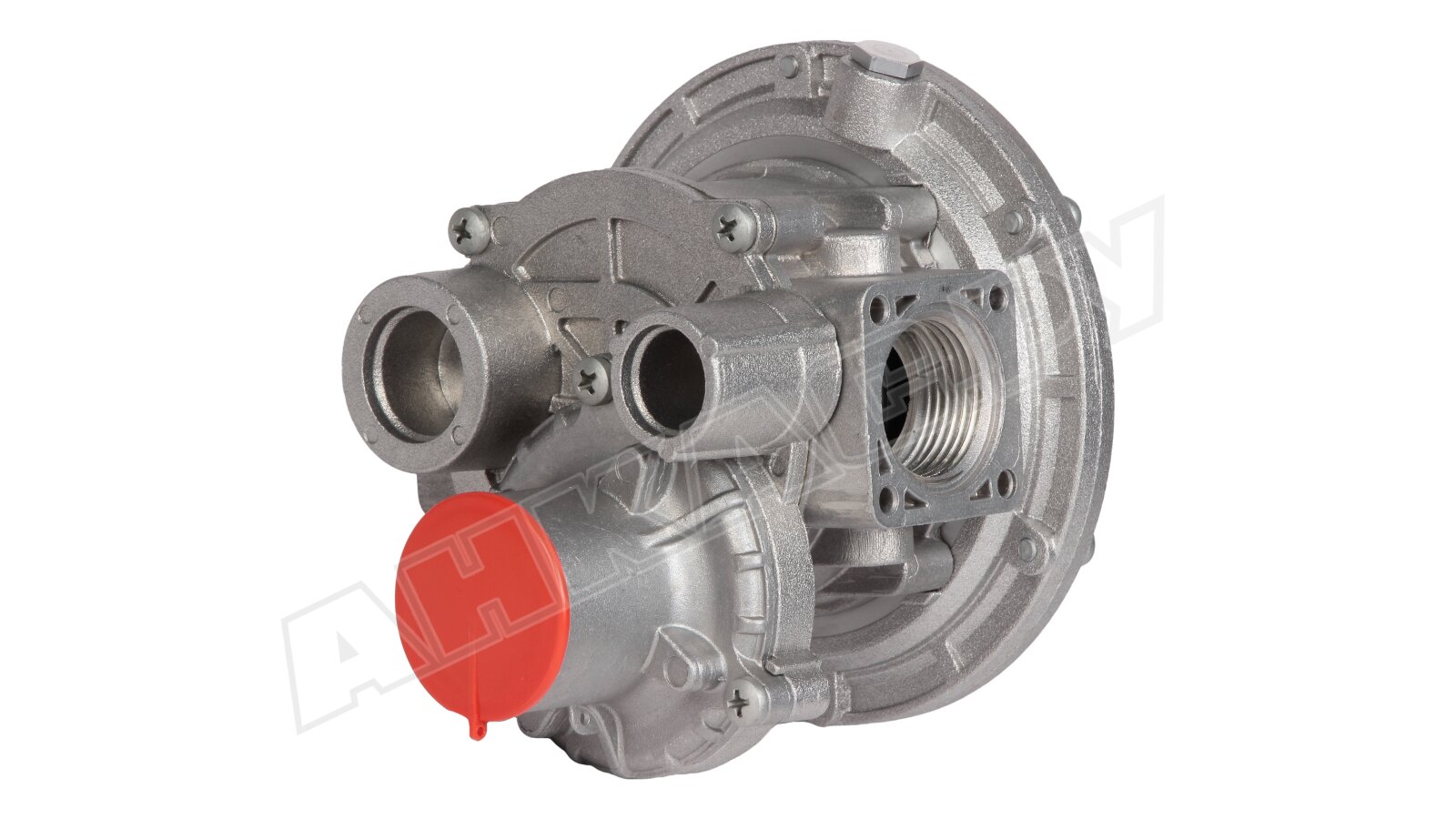

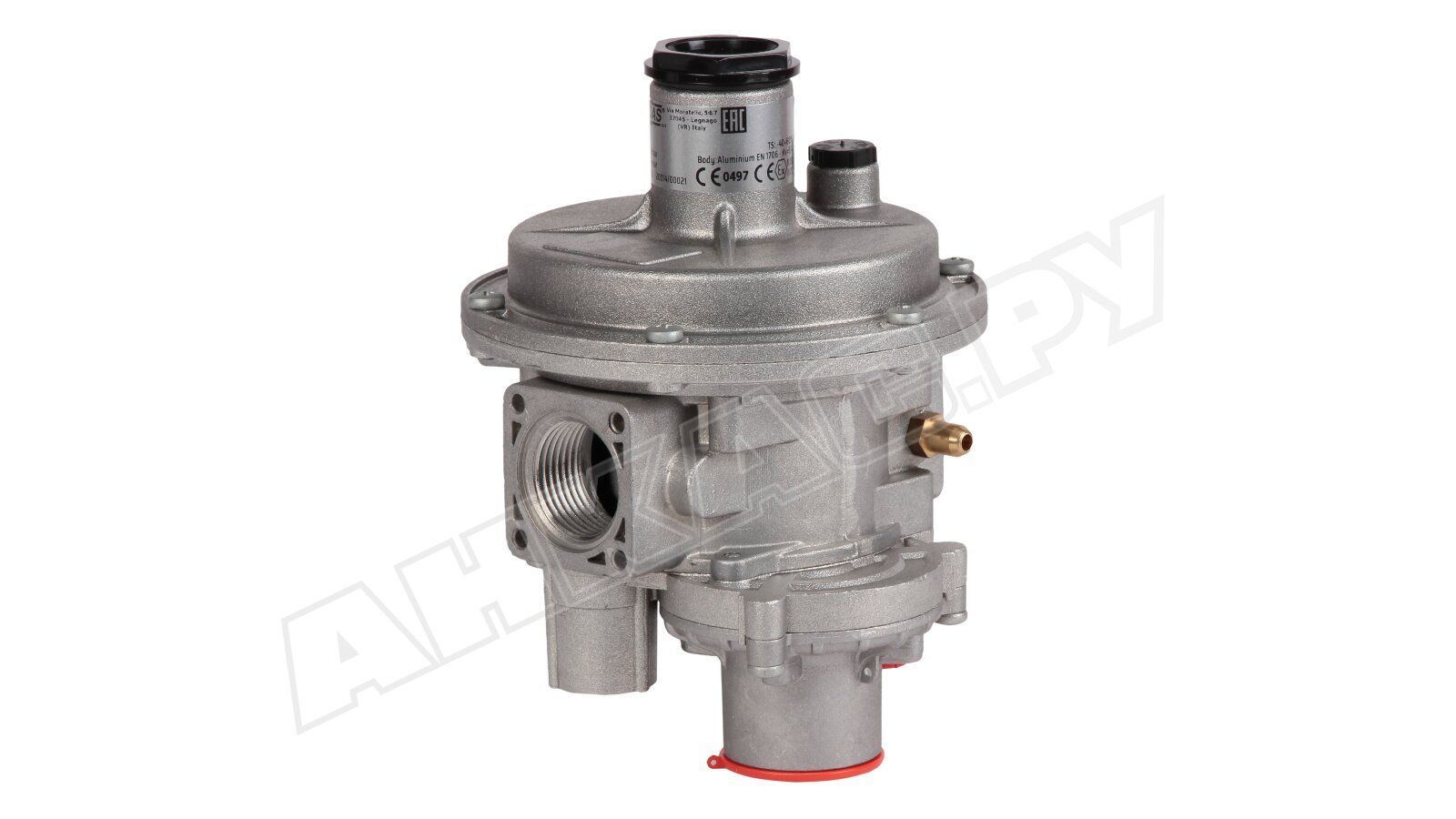

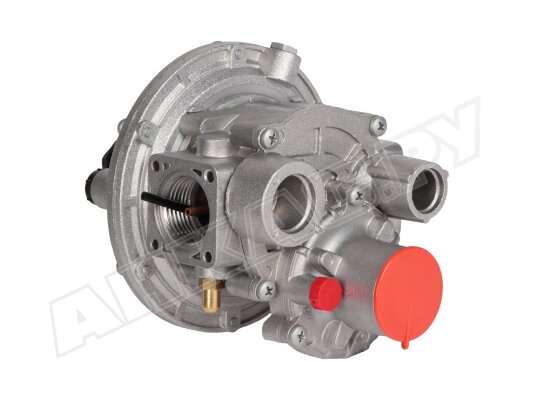

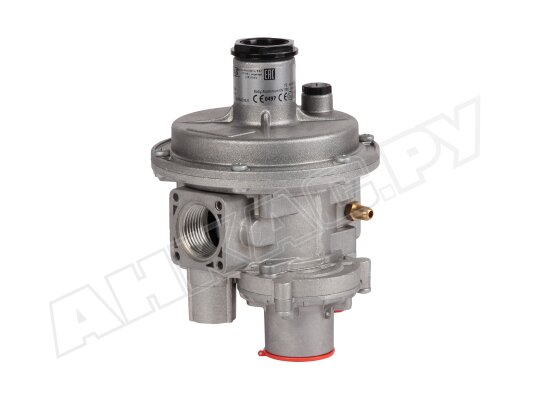

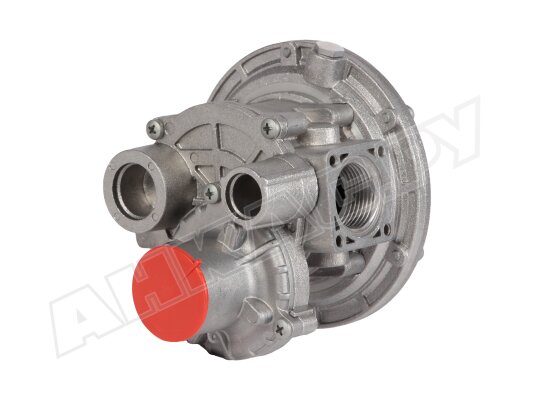

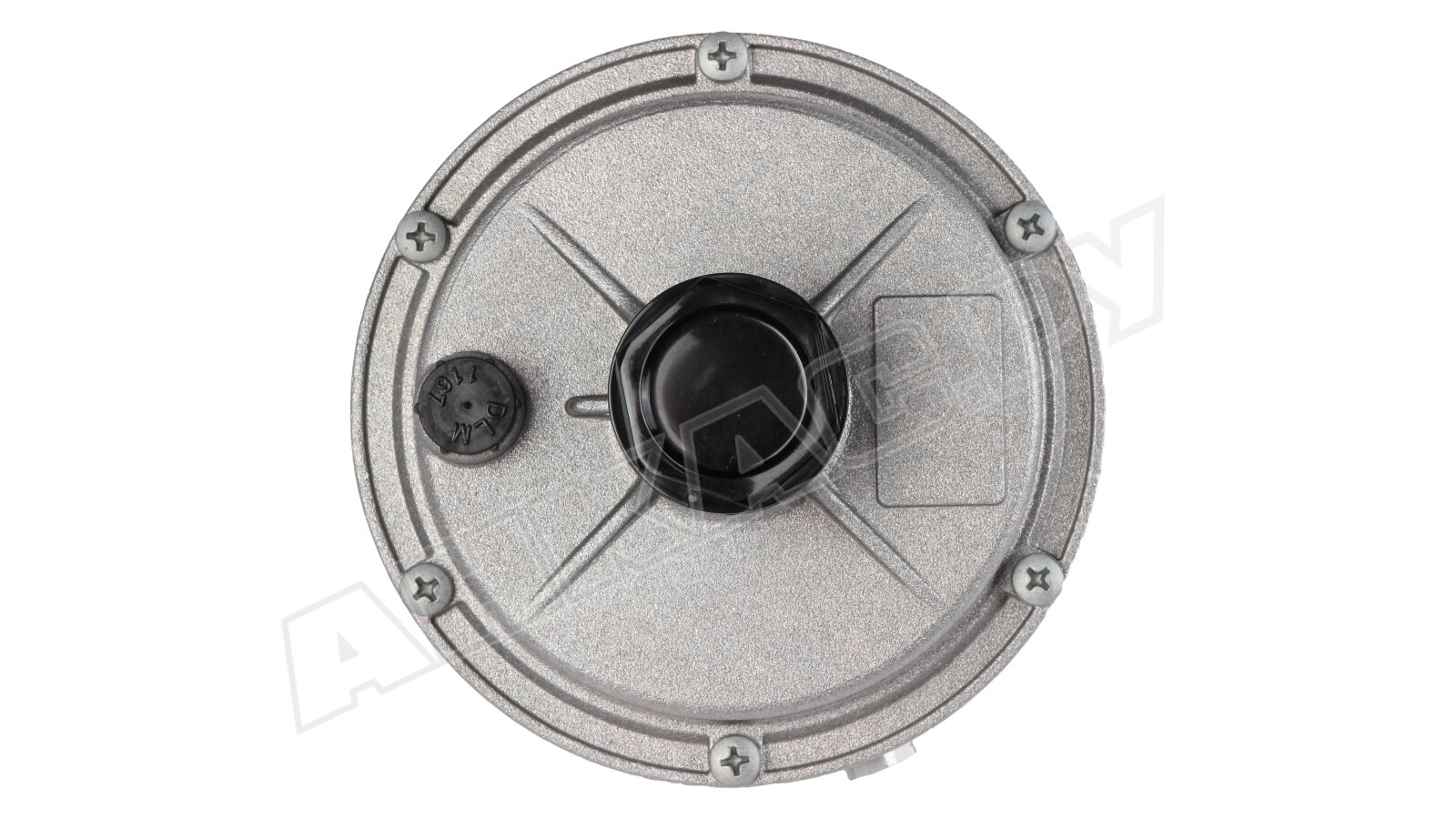

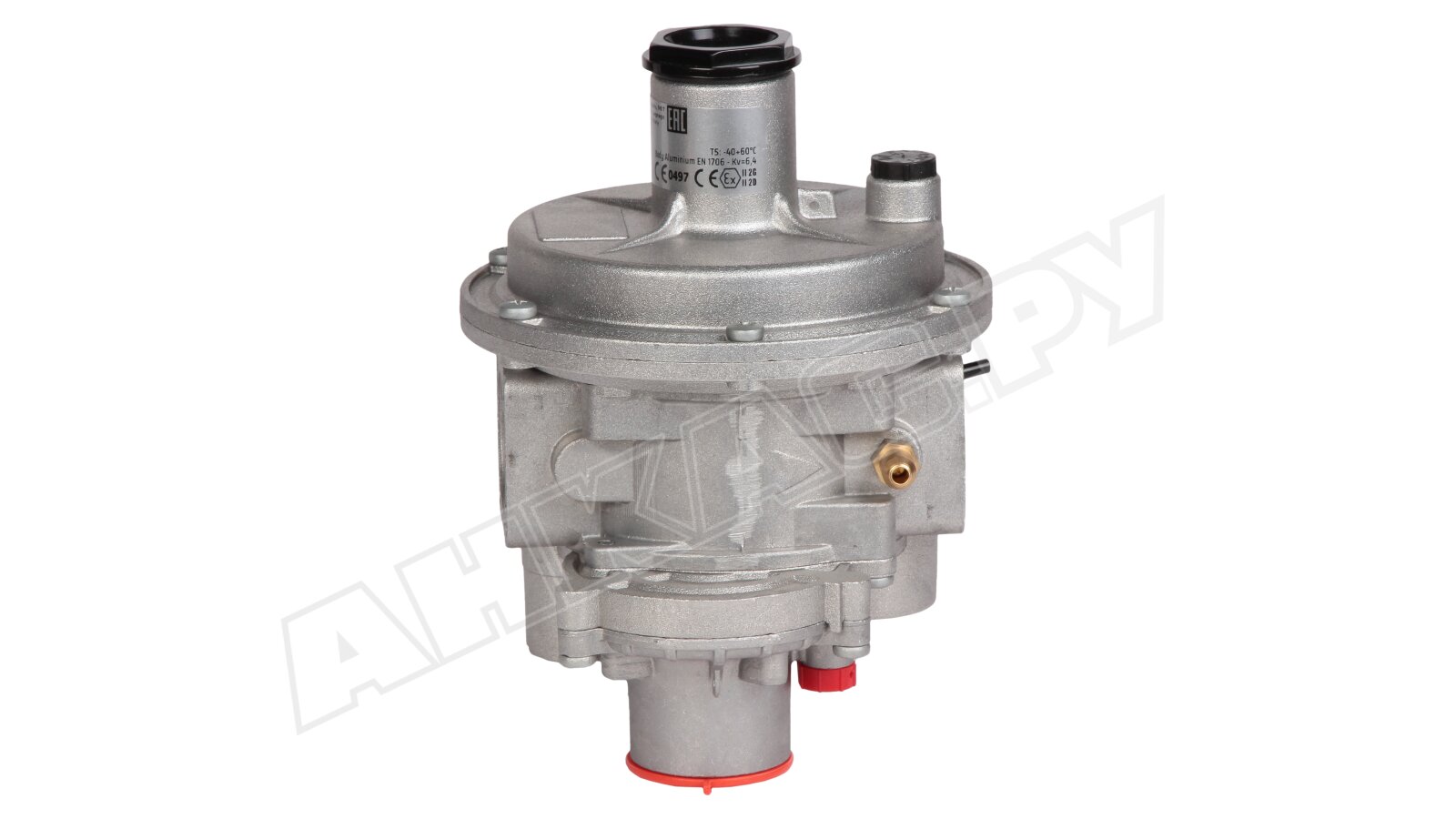

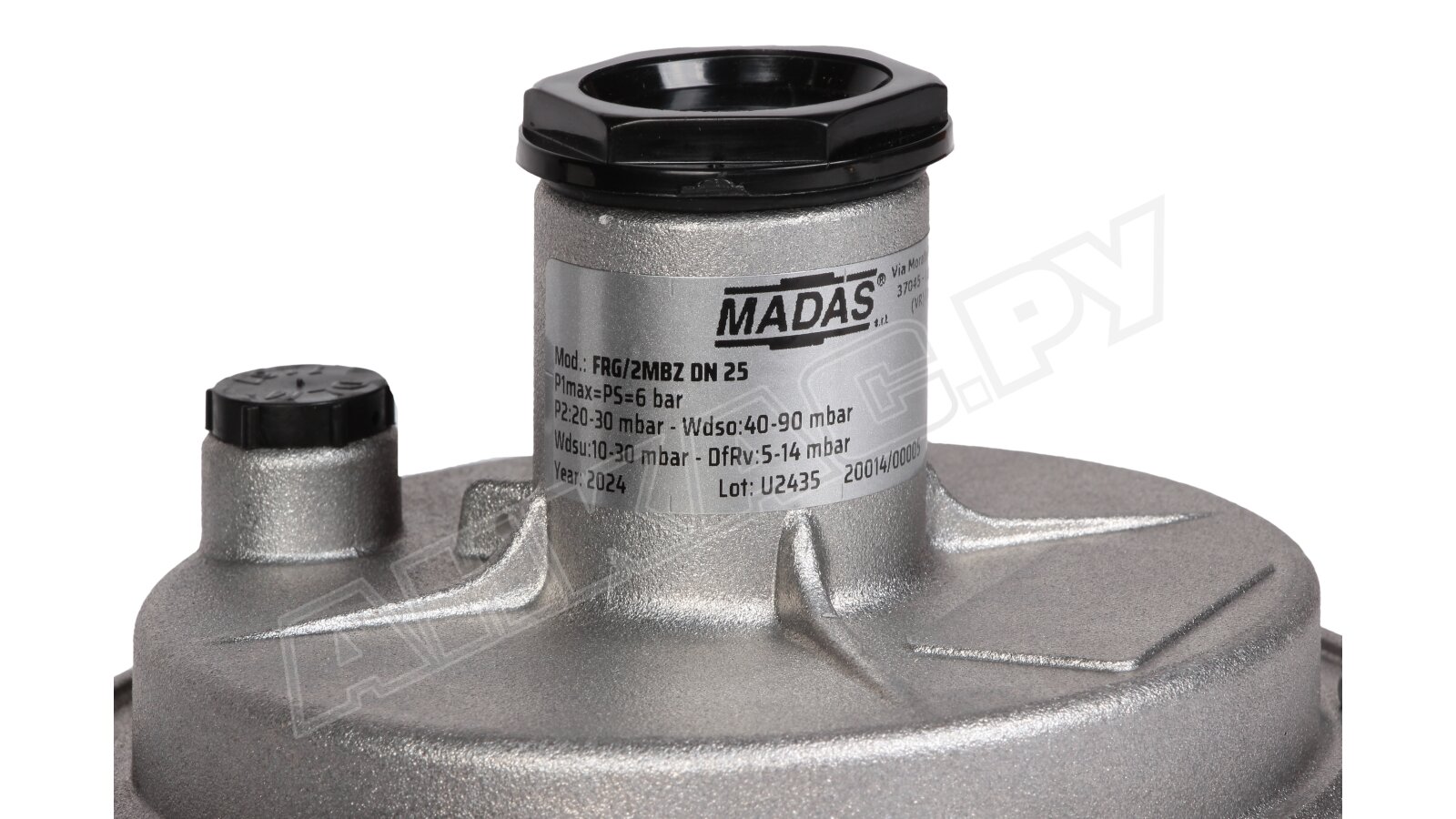

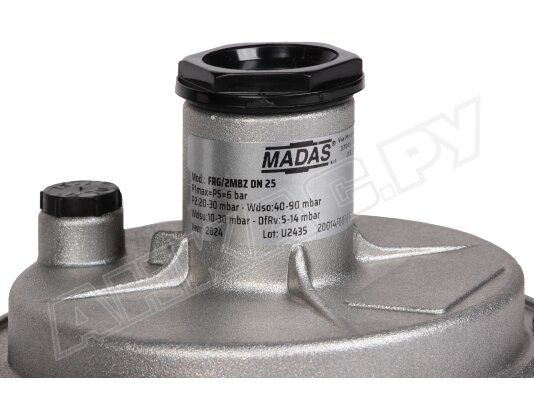

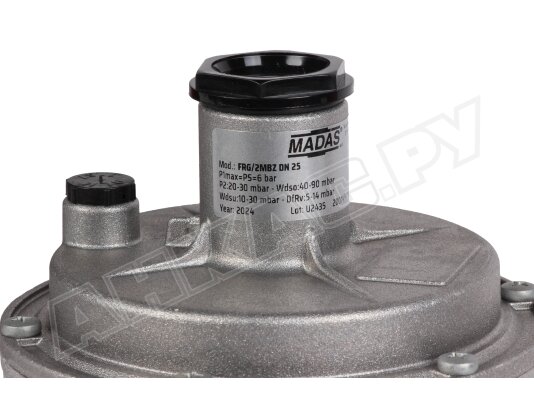

Регулятор давления газа Madas FB04Z 110

Регулятор давления газа Madas FB04Z 110 благодаря комбинированной конструкции выполняет функции регулирования давления, стравливания избыточного давления и перекрытия потока при недопустимом понижении или повышении выходного давления. Универсальные характеристики позволяют использовать регулятор для бытовых и промышленных газовых установок с небольшим расходом. Конструкция подходит для уличной низкотемпературной эксплуатации.

Регуляторы линейки «Стандарт» оснащены:

• предохранительно-запорным клапаном (ПЗК), который прекращает подачу газа к потребителю при превышении/ недостаточности или отсутствии выходного давления;
• предохранительно-сбросным клапаном (ПСК) для стравливания избыточного давления при кратковременном повышении за установленную границу;
• газовым фильтром с фильтрующим элементом из виледона;
• предварительно сжатой пружиной с заданным диапазоном давления;
• мембраной, компенсирующей исходное давление;
• корпусом с соединением Z – прямое (линейное), R, F – угловое, M – U-образное.

Используемый газ

Регулятор давления Madas FB рассчитан на работу с природным, сжиженным газом, азотом, воздухом и другими неагрессивными сухими газами по 5542-87.

Основные характеристики:

• комбинированные регулятор со стандартным седлом (диаметр 17 мм);
• регулирование выходного давления в диапазоне;
• допустимое отклонение точности: ±10%;
• диапазон настройки давления запорного клапана: 10-30 мбар/ 20-90 мбар;
• быстродействие ПЗК < 1 сек.;
• работа без видимых утечек, герметичность класса «А» по EN 88-2;
• давление срабатывания ПСК: 25-40 мбар;
• работа без утечек, класс «А» герметичности по EN 88-2;
• минимальная пропускная способность от 0,1 нм3/ч;
• класс фильтрации G 2 по EN 779, очистка от загрязнений более 50 микрон;
• газонепроницаемый материал уплотнений (NBR-каучук);
• горизонтальная или вертикальная ориентация в системе;
• резьбовые отверстия Rp 1" для фиксации к трубопроводу;
• средний срок службы: 40 лет.

Размещение и условия эксплуатации

Регулятор давления пригоден для размещения внутри помещений и на открытом воздухе (зоны 1 или 2 взрывоопасности по ГОСТ) при внешних температурах -40...+60 °C. При уличном размещении необходимо предусмотреть защиту от осадков.

Конструкция регулятора уязвима к агрессивной среде. Нельзя размещать регулятор в местах, где возможно разрушение металлических частей и уплотнений. В помещениях с плохой вентиляцией следует вывести трубу от сбросного клапана наружу.

Достоинства:

• комбинированное устройство регулирования и безопасности;
• стабильность выходного давления;
• встроенный газовый фильтр;
• быстрое перекрытие потока запорным клапаном;
• морозостойкое исполнение;
• монтаж в горизонтальной/ вертикальной ориентации;
• 24 месяца гарантийного обслуживания.

Регуляторы давления газа Madas серии «Стандарт» с другими размерами соединений DN 15 (1/2”)–DN 25 (1”) и диапазонами выходного давления доступны в нашем каталоге.
