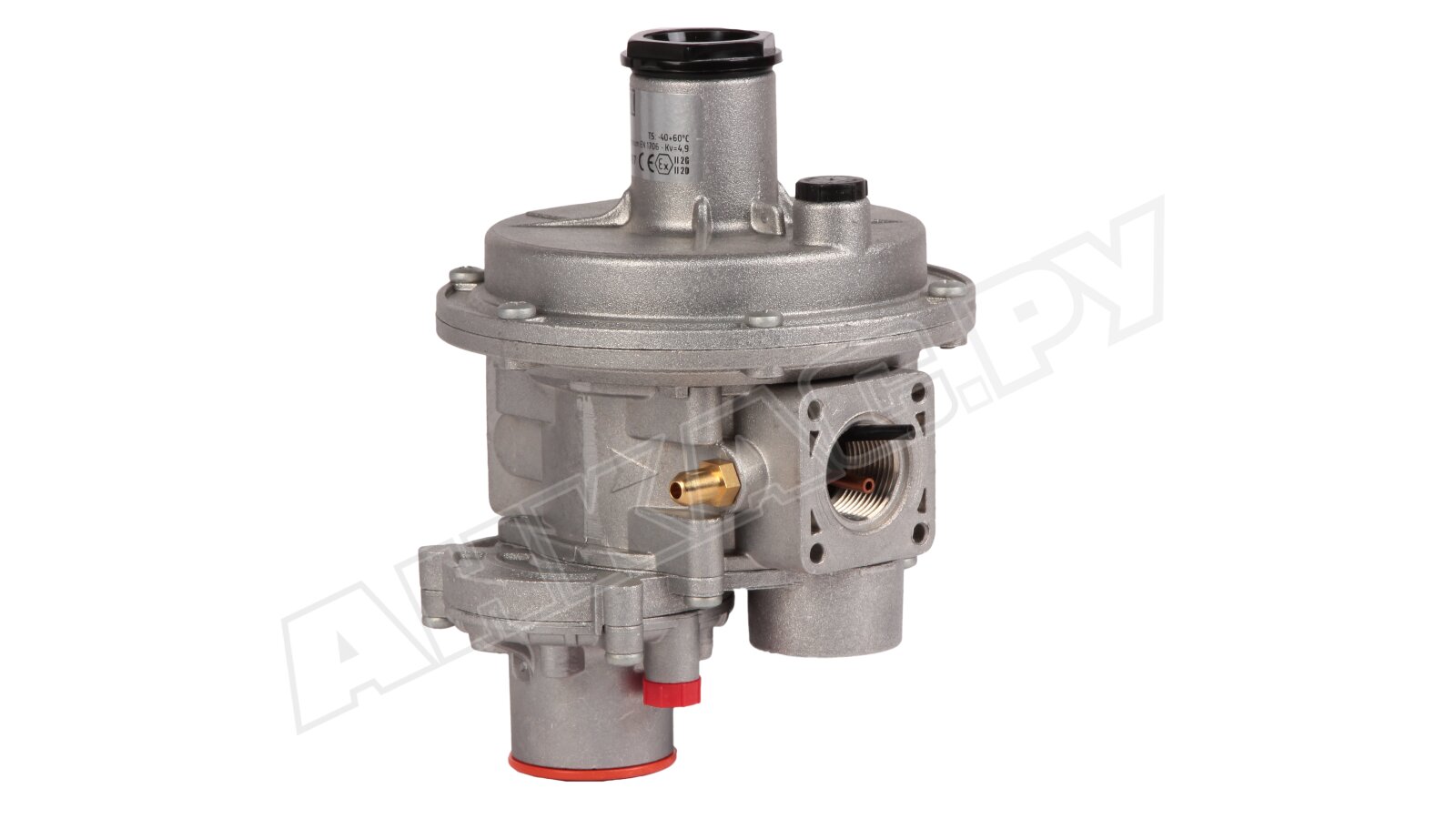

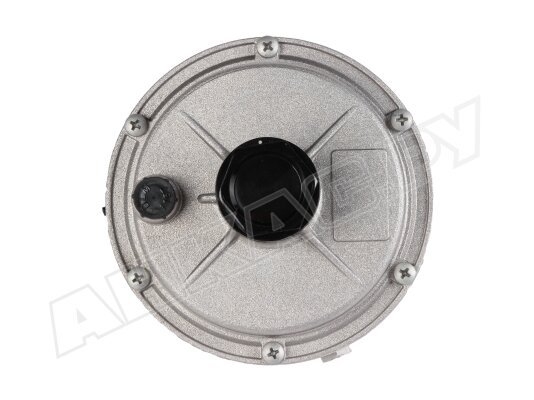

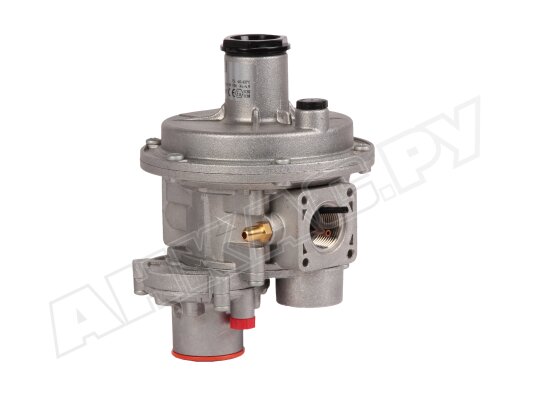

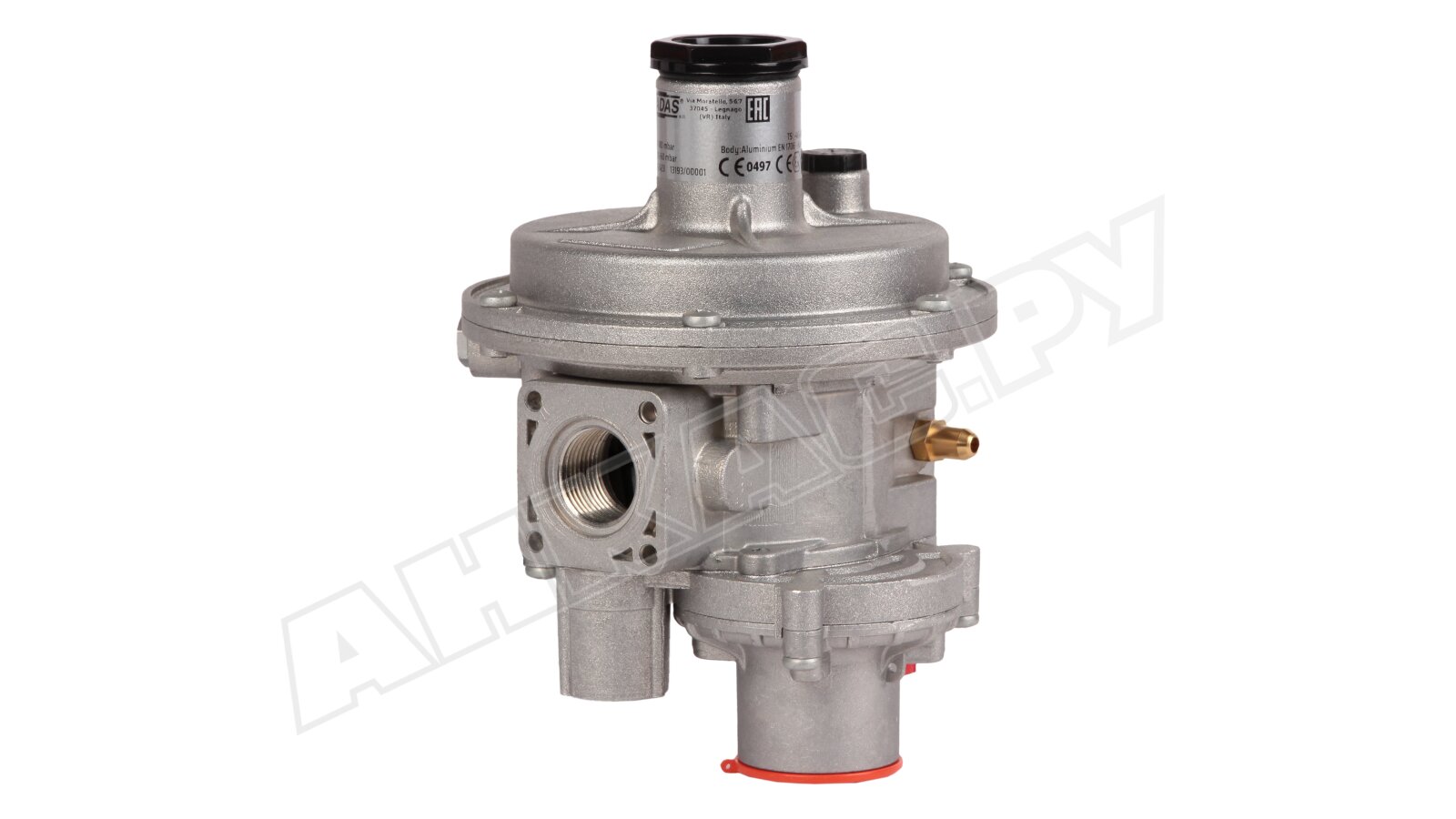

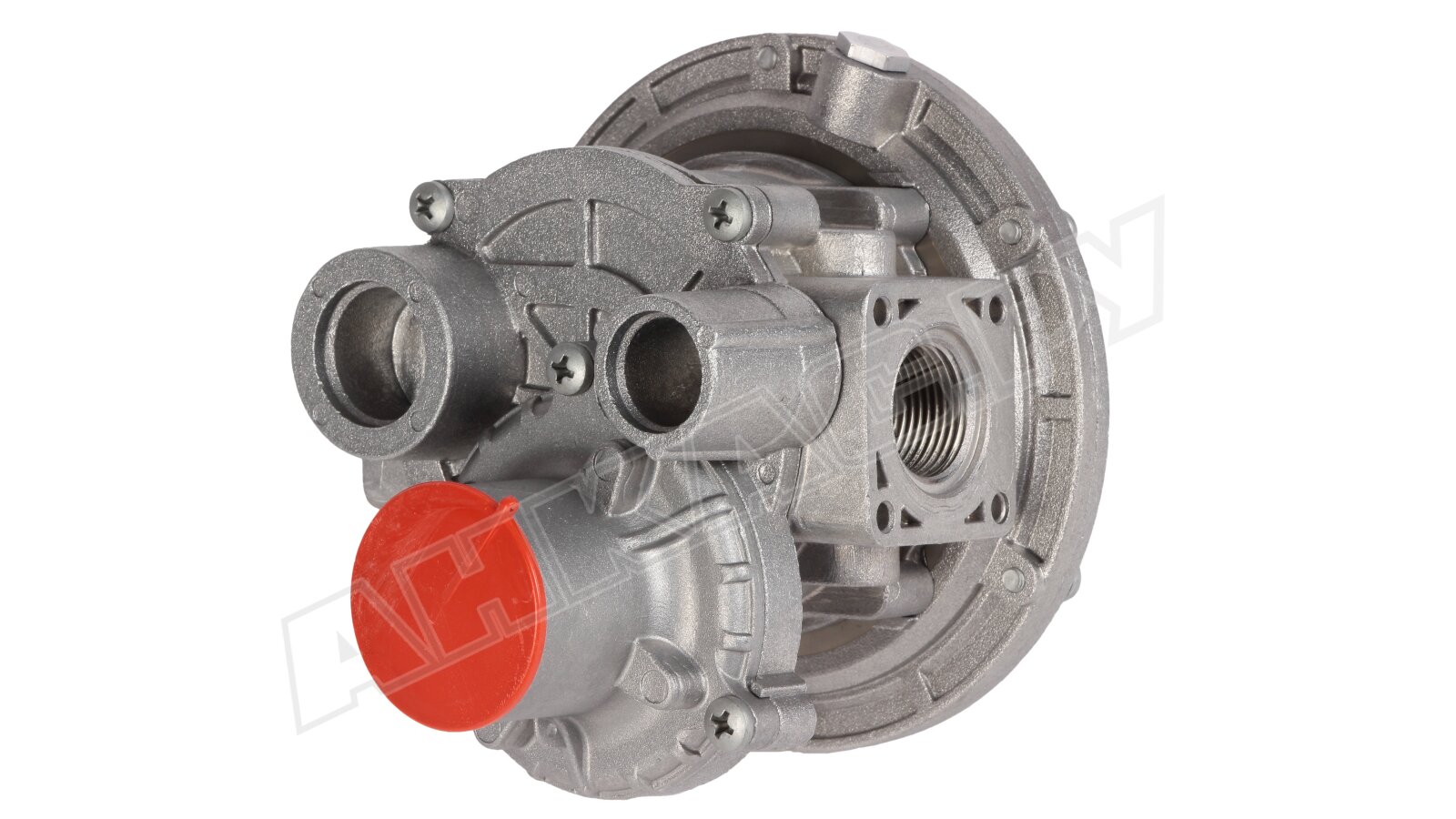

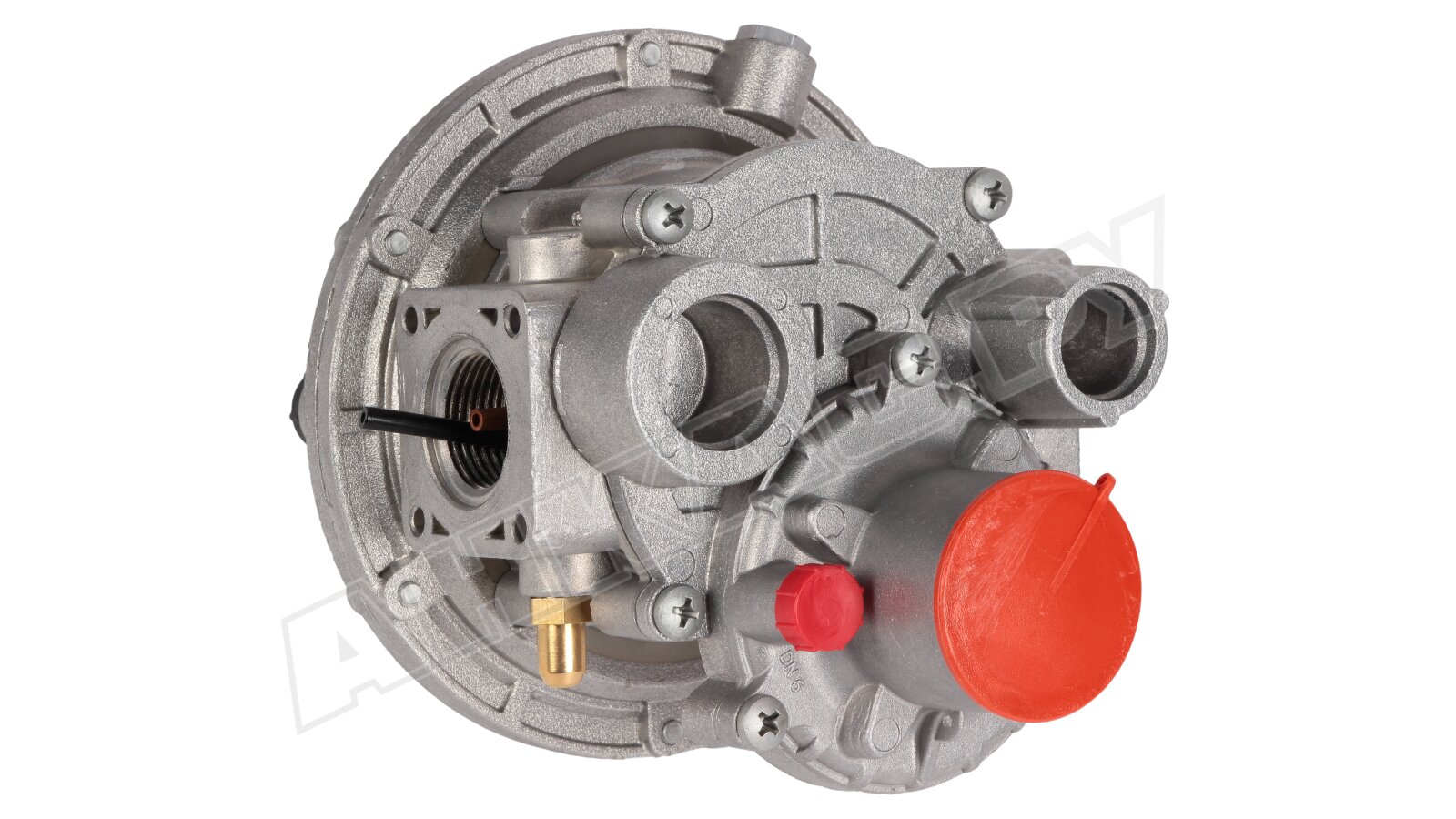

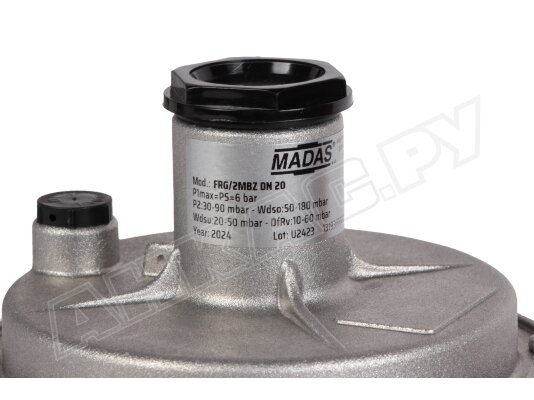

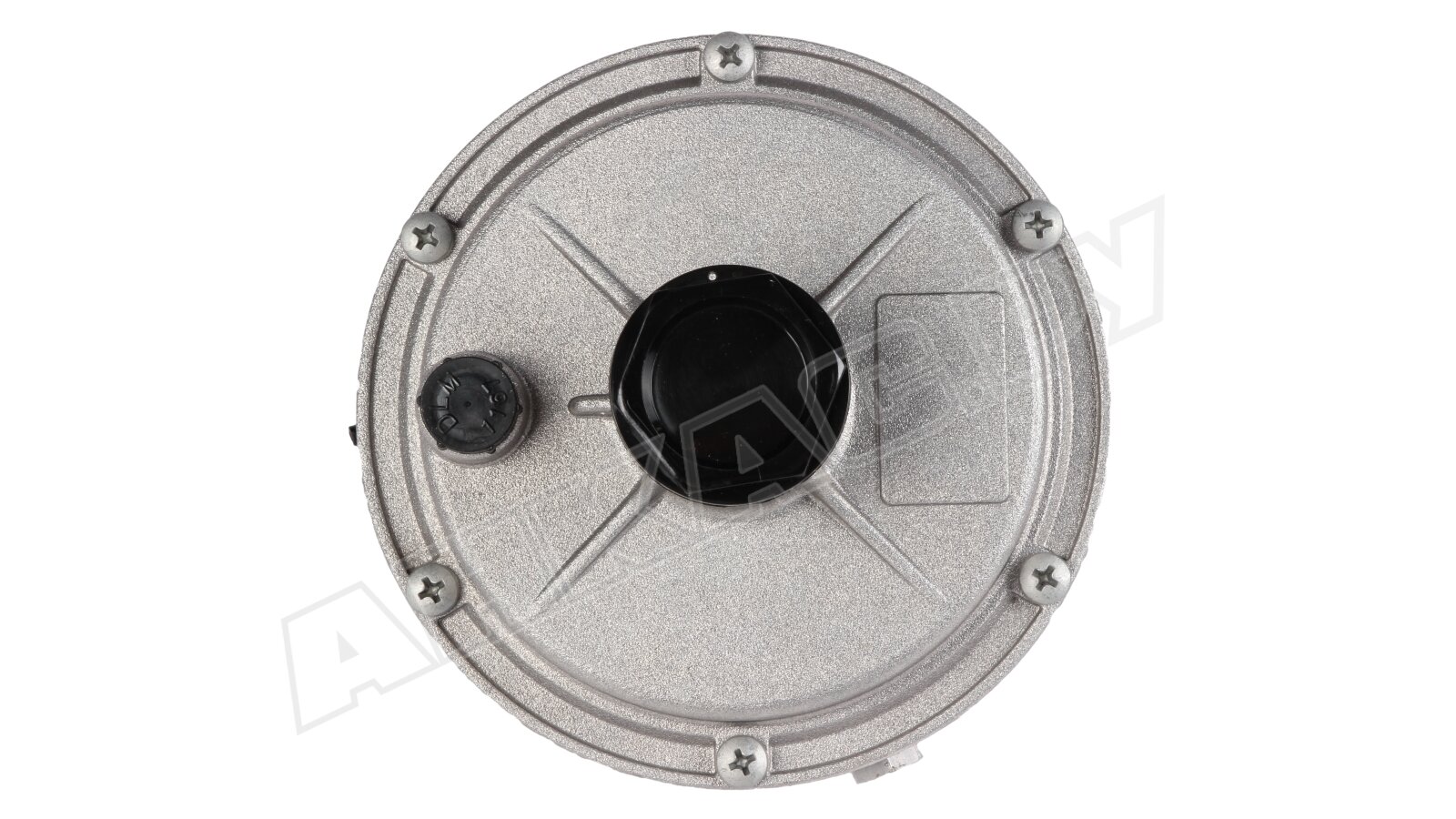

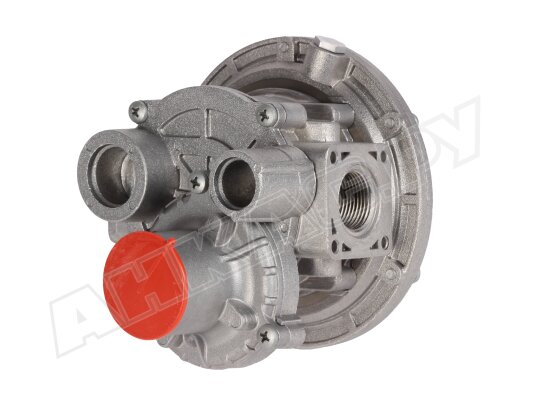

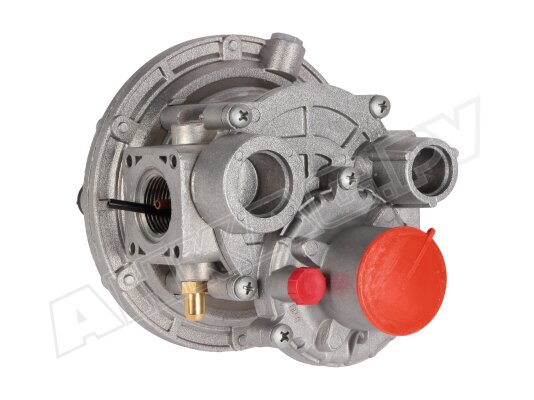

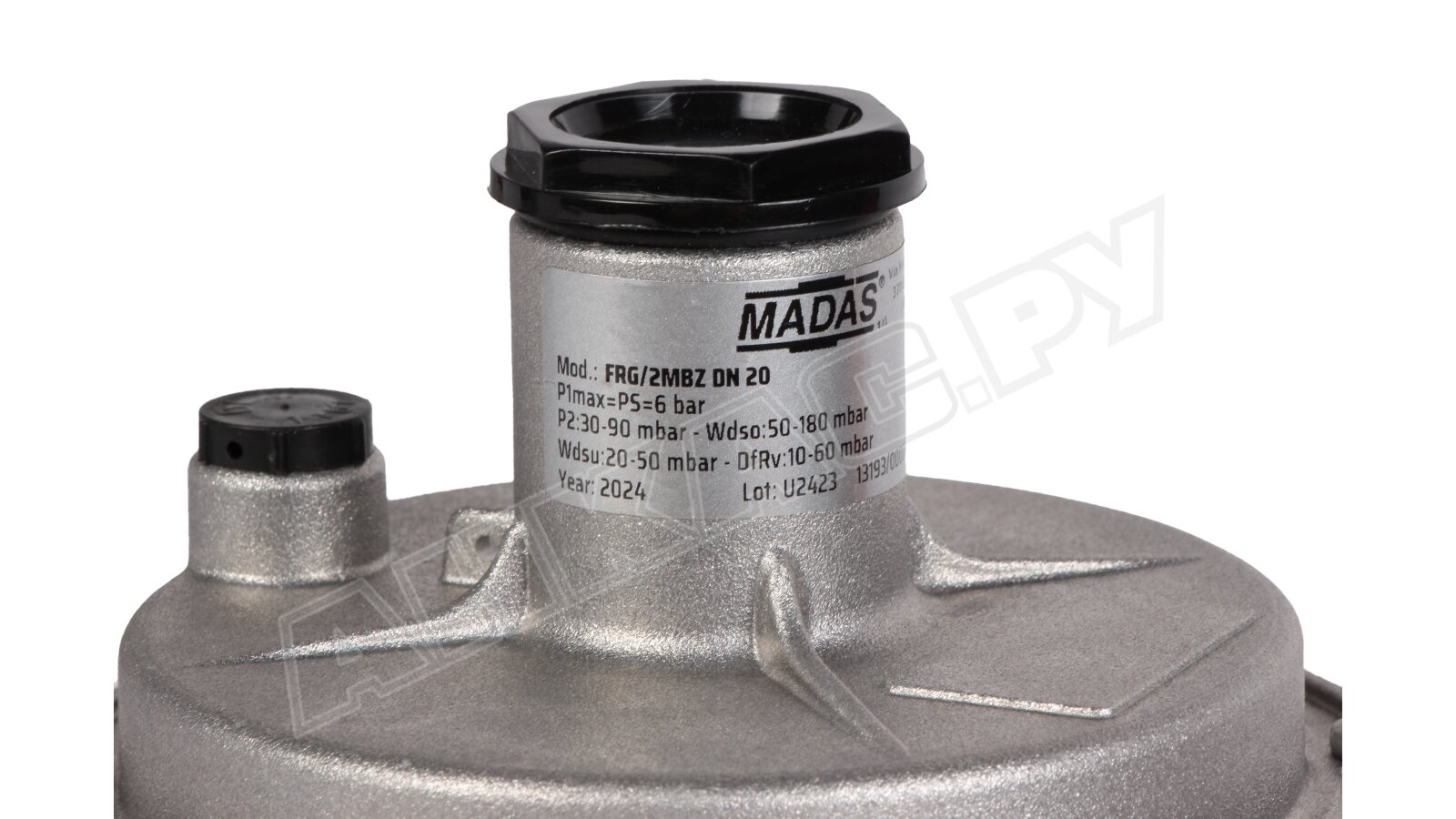

Регулятор давления газа Madas FRG/2MBZ DN 20, FB03Z 120

Регулятор давления газа Madas FB03Z 120 – комбинированное устройство регулирования давления со встроенным фильтром и защитными клапанами. Отвечает за понижение давления с учетом настройки пружины и поддержание на установленном уровне независимо от перепадов давления в распределительной сети.

Особенности

В состав регулятора Madas FB03Z входят:

• газовый фильтр со вставкой из виледона и способностью фильтрации 50 микрон;
• предохранительно-запорный клапан (ПЗК), отсекающий поток газа при превышении или недостаточности (отсутствии) давления;
• предохранительно-сбросной клапан (ПСК) для стравливания избыточного объема газа при кратковременном превышении давления заданного параметра;
• пружина регулирования давления, предварительно сжатая под определенный диапазон давления;
• компенсационная мембрана для стабилизации входного давления газа.

Область использования

Комбинированный регулятор серии «Стандарт» подходит для сборки промышленных и бытовых газовых установок, потребляющих небольшой объем газа. Рассчитан на работу с любой некоррозийной средой (метан, сжиженный газ, воздух, азот и другие сухие газы по стандарту 5542-87).

Основные параметры:

• регулятор со стандартным размером седла, диаметр 17 мм;
• диапазон настройки пружины: 30-90 мбар;
• точность регулирования давления ±10%;
• класс «А» герметичности по EN 88-2;
• давление срабатывания ПЗК: 50-180 мбар/ 20-50 мбар;
• диапазон настройки давления ПСК: 35-150 мбар;
• время отсечки потока < 1 сек.;
• минимальная пропускная способность: 0,1 нм3/ч;
• разборный фильтр класса G 2 по EN 779;
• резьбовой способ соединения, внутренняя резьба Rp 3/4";
• эксплуатационный ресурс: 40 лет;
• установка внутри помещений и на открытом воздухе (под навесом, козырьком);
• требование к месту эксплуатации: зоны 1 или 2 взрывоопасности.

Регулятор не пригоден для работы в условиях агрессивной среды, разрушающей сталь, алюминий, каучук. В помещениях с плохой вентиляцией необходимо отвести стравленный газ наружу.

Сроки сервисного обслуживания

Каждые 6 мес. выполняются замеры исходящего давления и пределы срабатывания ПЗК, ПСК. Очистка или замена фильтра осуществляется через месяц с начала эксплуатации и раз в 5 лет. Мембраны регулятора и ПЗК подлежат замене каждые 5 лет службы, пружины – через 20 лет.

Достоинства:

• комбинированная конструкция с защитными устройствами (ПЗК, ПСК);
• интегрированный газовый фильтр;
• стабильные характеристики давления;
• герметичная конструкция класса А;
• срабатывание ПЗК в течение 1 сек.;
• возможность уличного размещения;
• адаптация к низкотемпературному воздействию.

У нас можно купить регуляторы давления газа Madas и другое оборудование для бытовых и промышленных газовых установок. Линейка «Стандарт» FB представлена модификациями с соединениями: Z – прямое (линейное), R, F – угловое, M – U-образное, различными диапазонами исходящего давления в пределах 10-900 мбар, размерами отверстий DN 15 (1/2”)–DN 25 (1”).
