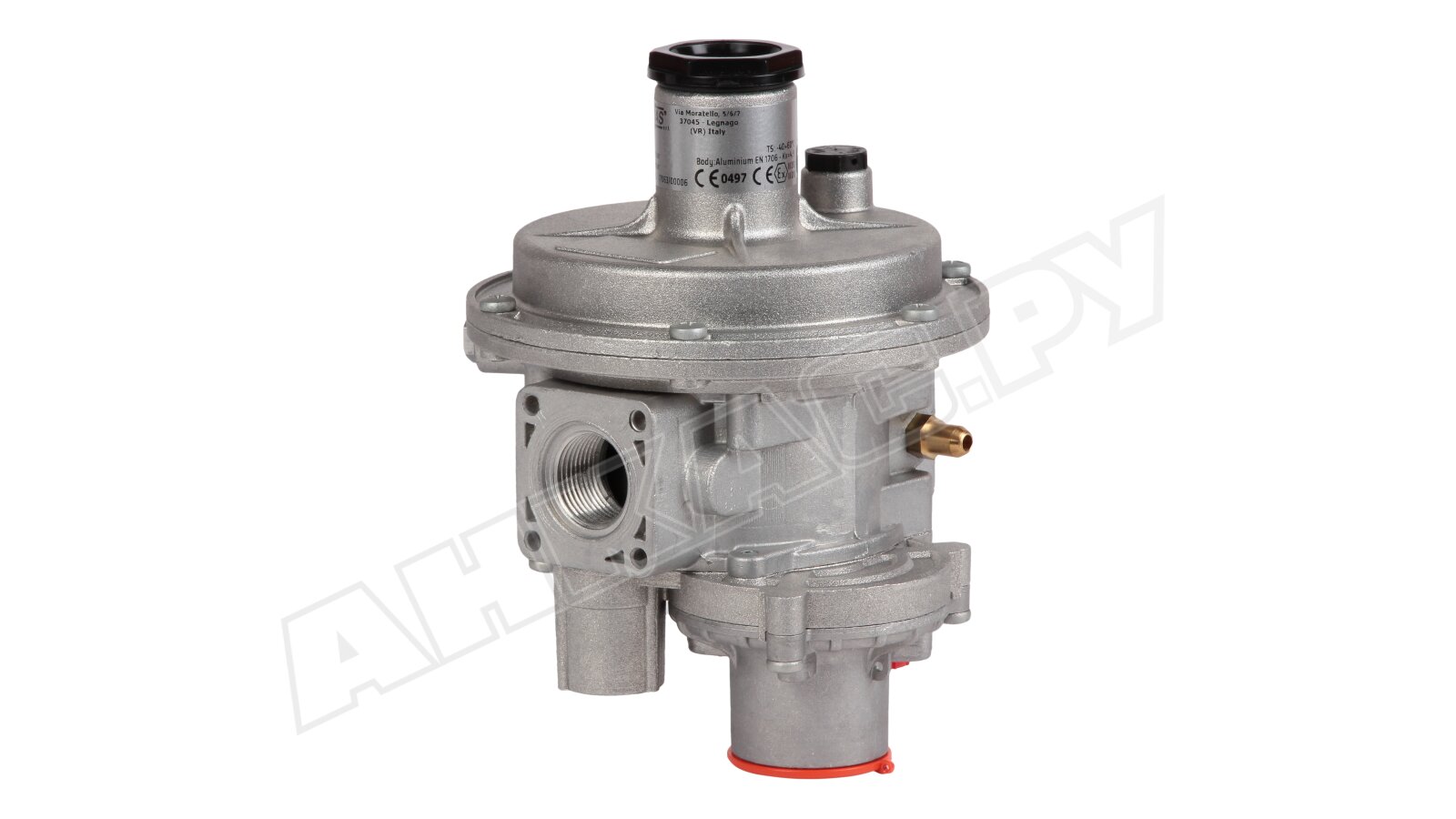

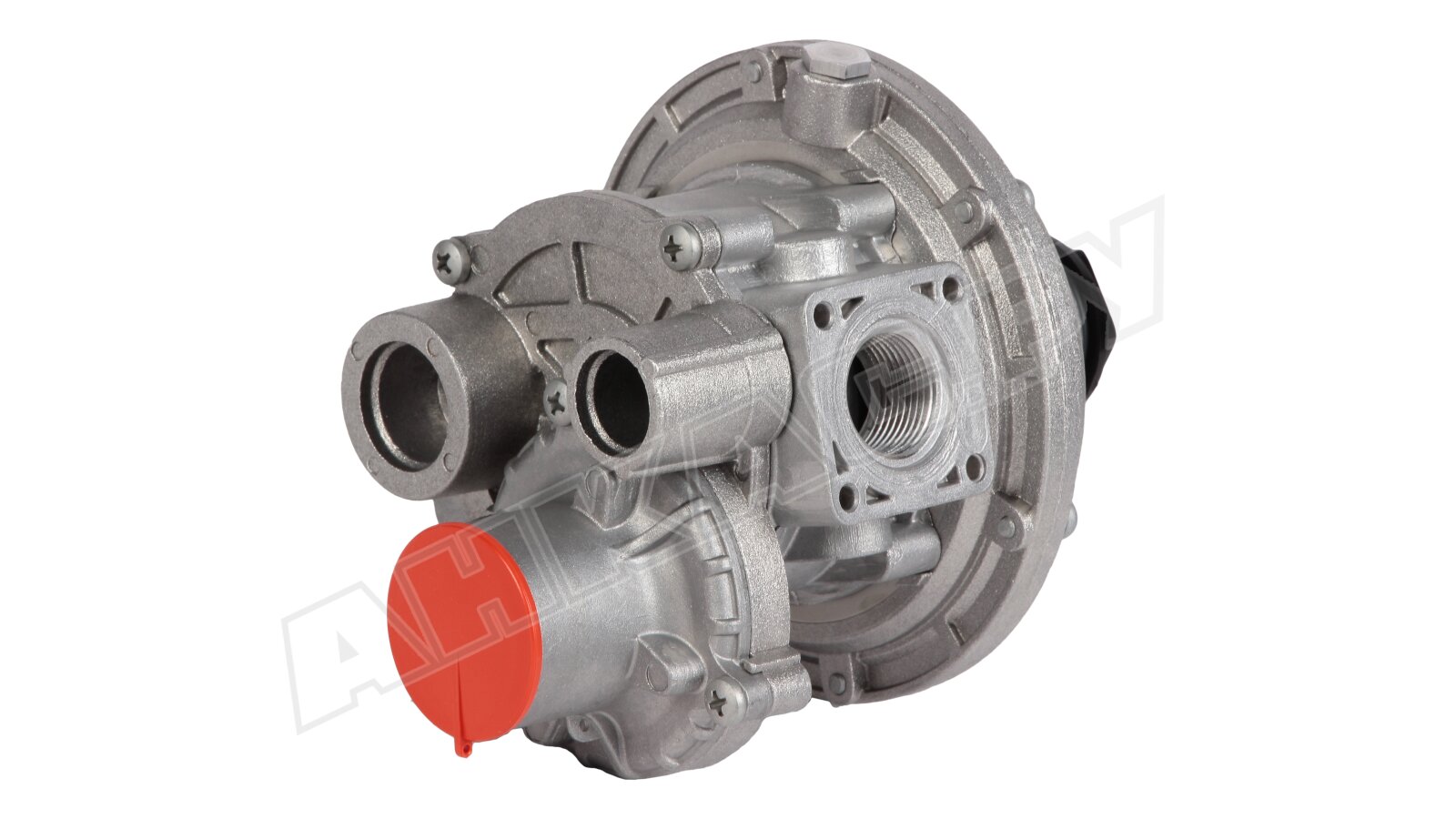

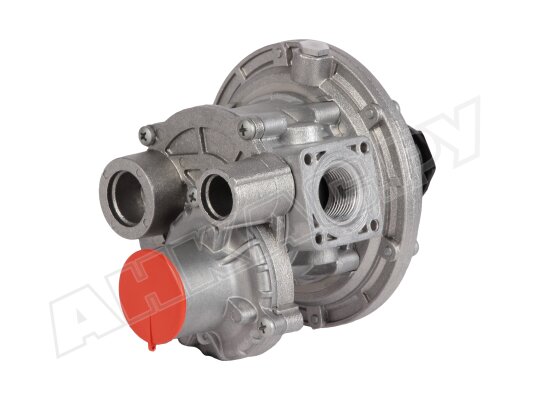

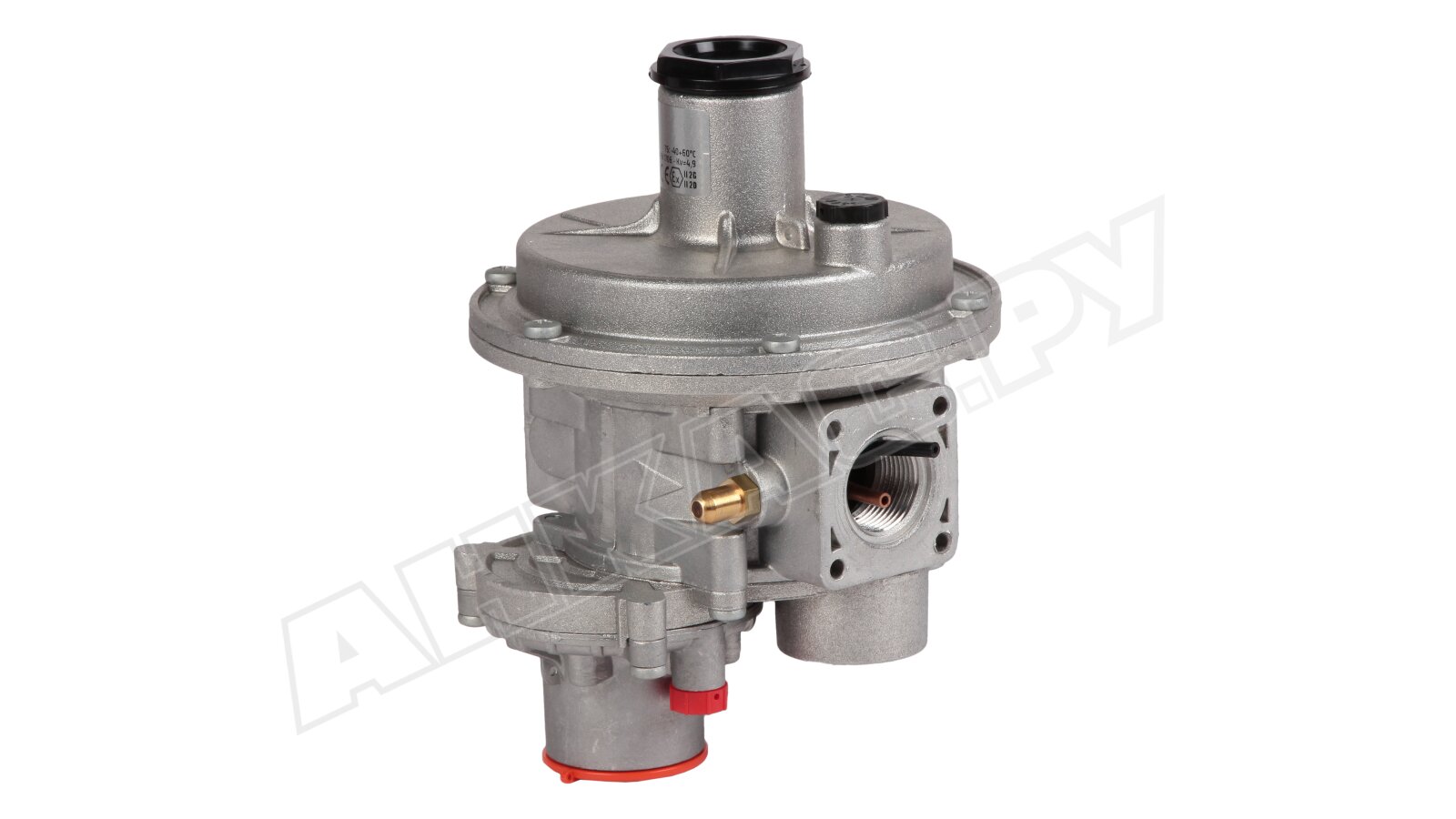

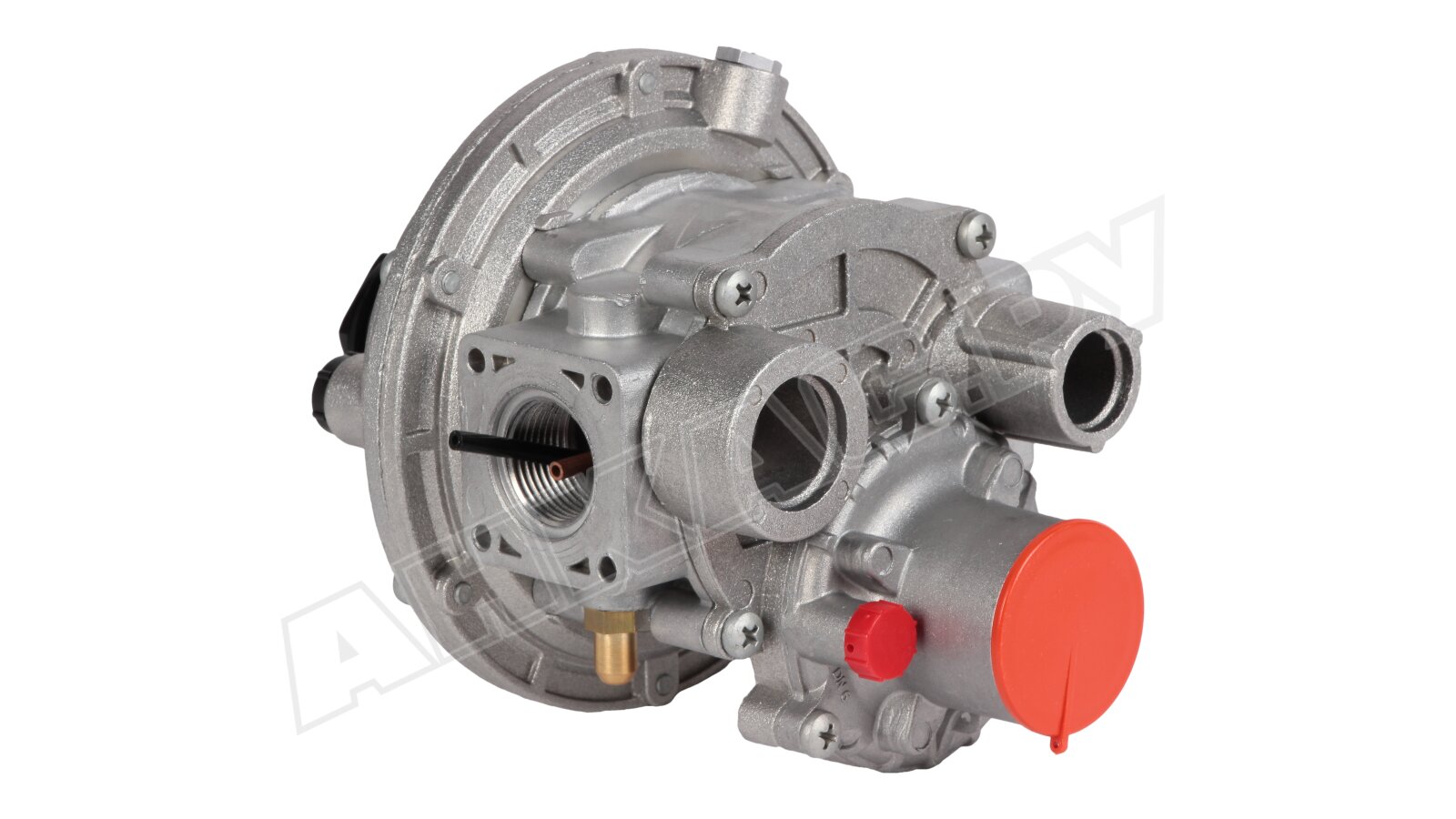

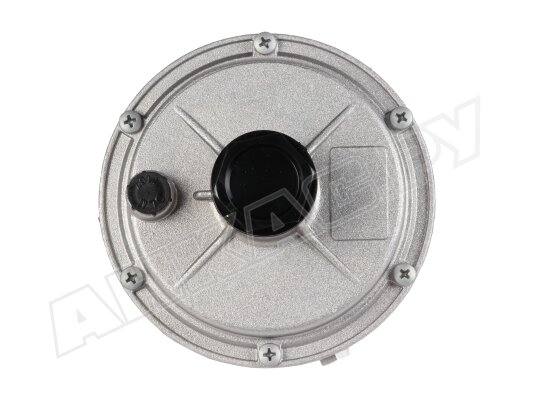

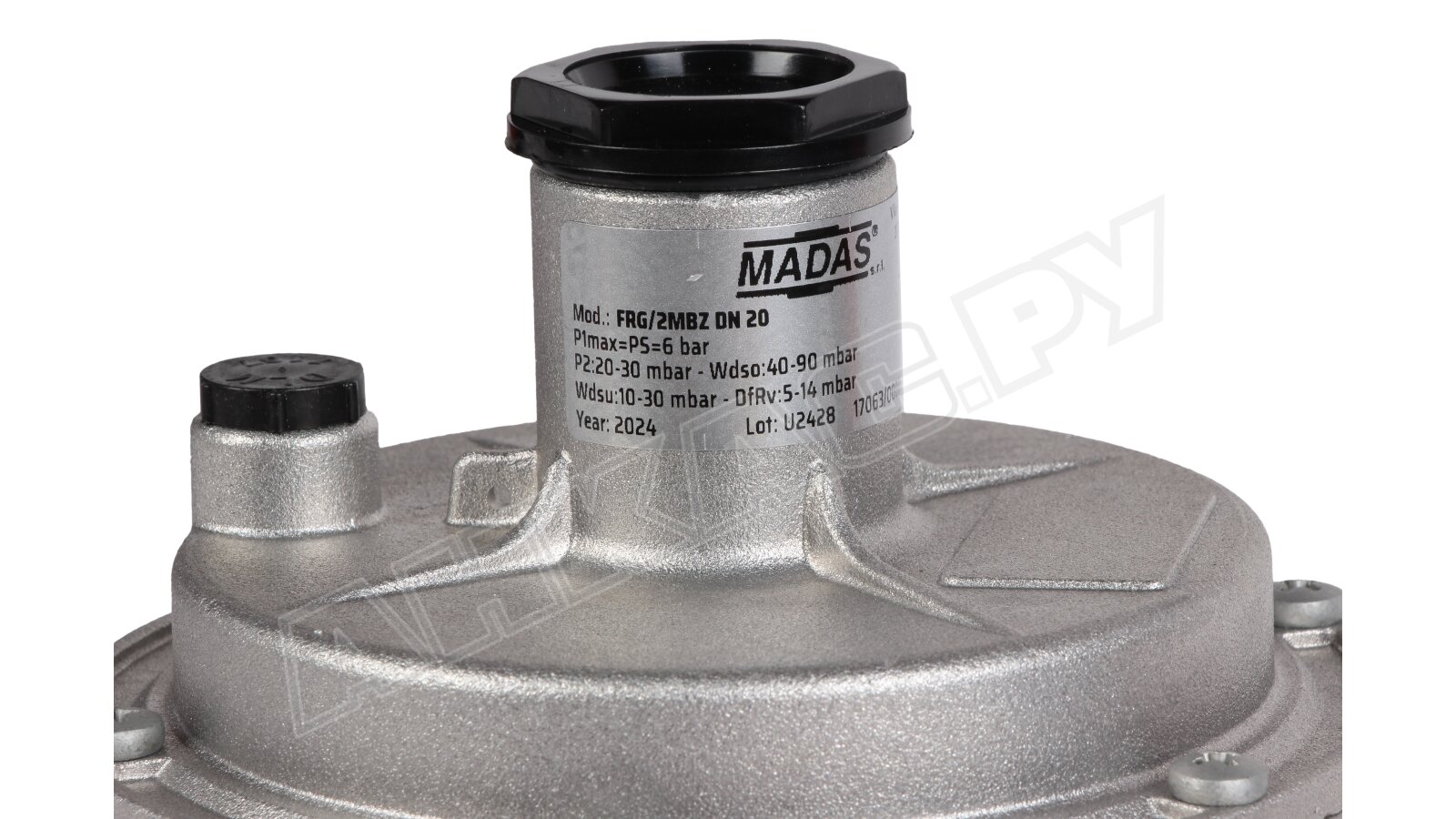

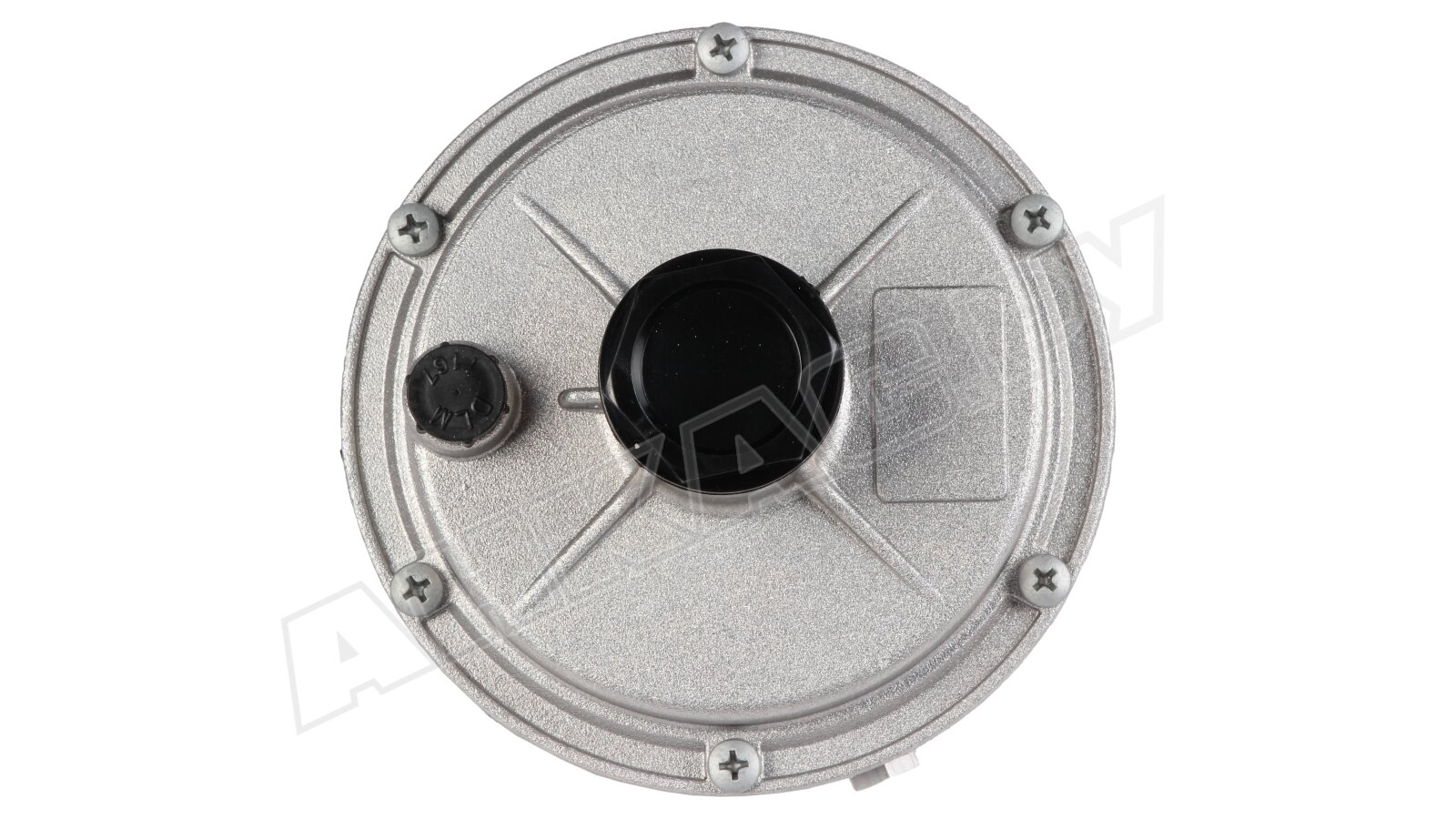

Регулятор давления газа Madas FB03Z 110

Регулятор давления газа Madas FB03Z 110 за счет комбинированной конструкции выполняет несколько функций: регулирует давление, сбрасывает избыточный объем газа в атмосферу и перекрывает поток при аварийном снижении или повышении выходного давления. Универсальные характеристики позволяют использовать регулятор для бытовых и промышленных газовых установок с небольшим расходом. Конструкция регулятора адаптирована к низким температурам эксплуатации, что расширяет сферу применения.

Регуляторы линейки «Стандарт» оснащены:

• газовым фильтром с фильтроэлементом из виледона;
• предохранительно-запорным клапаном (ПЗК), который останавливает подачу газа к потребителю при недопустимом повышении или понижении давления, а также при отсутствии давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления при кратковременном скачке;
• рабочей пружиной, предварительно сжатой под заданный диапазон давления;
• мембраной компенсации входного давления.

Используемый газ

Регулятор давления Madas FB может работать с природным, сжиженным газом, азотом, воздухом и другими газами по госстандарту 5542-87 (сухие, неагрессивные газы).

Основные параметры:

• комбинированное устройство со стандартным диаметром седла (17 мм);
• диапазон настройки рабочей пружины: 20-30 мбар;
• допустимое отклонение точности регулирования ±10%;
• работа без утечек, класс «А» герметичности по EN 88-2;
• пропускная способность: от 0,1 до 100 нм3/ч;
• диапазон настройки давления срабатывания ПЗК: 10-30 мбар/ 20-90 мбар;
• время отсечки потока запорным клапаном < 1 сек.;
• работа без утечек, герметичная конструкция класса «А» по EN 88-2;
• давление срабатывания ПСК: 25-40 мбар;
• заменяемый (обслуживаемый) фильтр класса G 2 по EN 779;
• степень фильтрации: 50 микрон;
• газонепроницаемые уплотнения (NBR-каучук);
• ориентация в системе: горизонтальная или вертикальная;
• резьбовые отверстия Rp 3/4" для присоединения к трубопроводу;
• ресурс: 40 лет при соблюдении рекомендаций производителя.

Конструкция и материалы

Регулятор давления газа Madas FB выпускается с модификациями корпуса: Z – прямое (линейное), R, F – угловое, M – U-образное соединение. Произведен из материалов, рассчитанных на контакт с газами, воздействие низких температур: алюминия 11S, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона, латуни ОТ-58, штампованного алюминия, NBR-каучука.

Условия эксплуатации

Регулятор рассчитан на температуры окружающей среды -40...+60 °C. Подходит для установки внутри помещений и на улице (зоны 1 или 2 взрывоопасности по ГОСТ). При эксплуатации на открытом воздухе не допускается попадание на корпус атмосферных осадков.

Конструкция не пригодна для использования в местах с агрессивной средой, способной разрушить металлические детали и уплотнения. В помещениях, где вентиляция недостаточна, рекомендуется отвести сброшенный газ наружу.

Достоинства:

• комбинированное устройство с клапанами безопасности;
• стабильные выходные параметры давления;
• встроенный газовый фильтр;
• быстрое закрытие потока (срабатывание ПЗК);
• морозостойкость, пригодность для большинства климатических зон;
• вариативность монтажной ориентации;
• 2 года гарантийного обслуживания.

Регуляторы давления газа Madas серии «Стандарт» FB выпускаются с размерами соединений DN 15 (1/2”)–DN 25 (1”) и диапазонами выходного давления в пределах 10-900 мбар.
