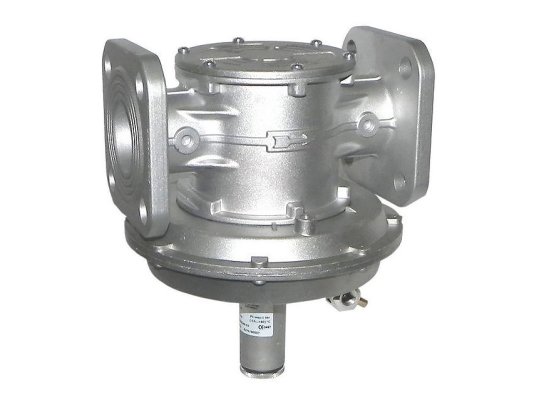

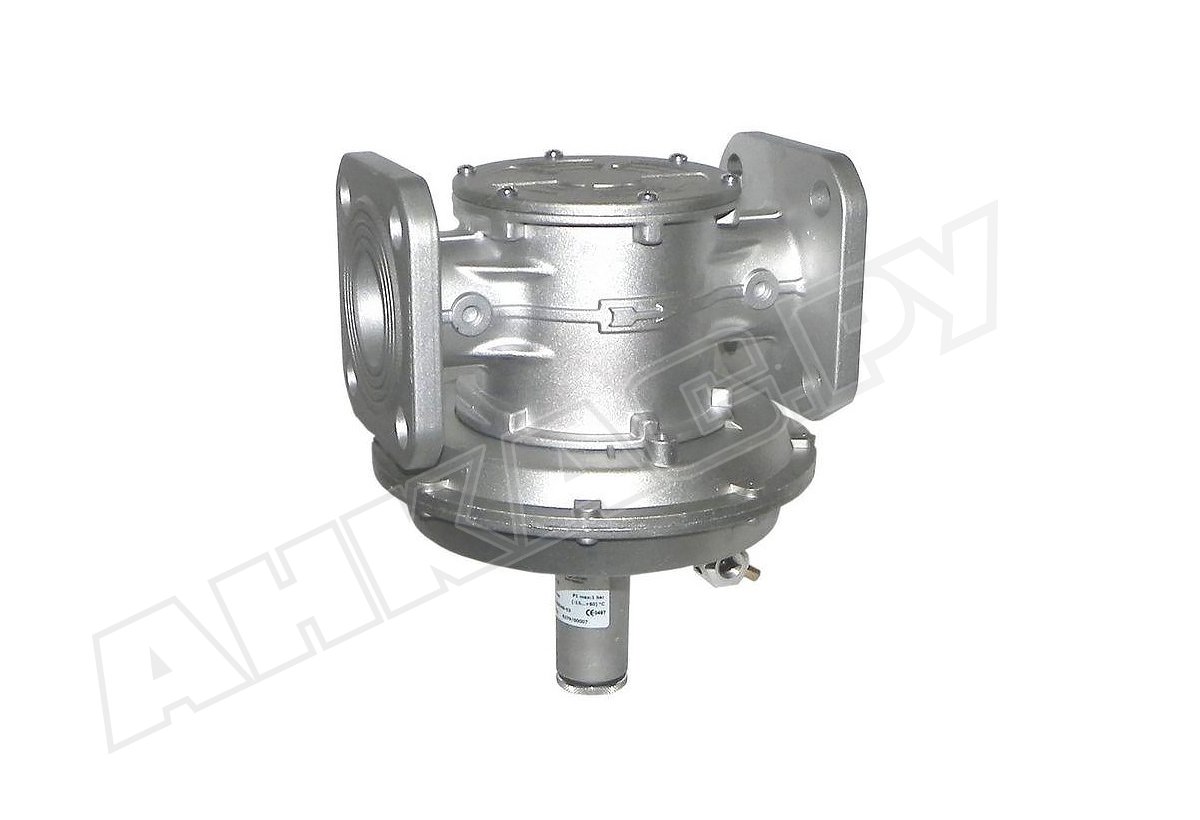

Регулятор давления газа Madas AG50R

Регулятор давления газа Madas AG50R востребован в крупных промышленных установках, потребляющих до 500 нм3/ч природного газа. Применяется в качестве устройства регулирования и поддержания давления газа с учетом заданного соотношения газ/воздух 1:1-1:10. Отличается широким диапазоном регулирования, высоким классом герметичности, что исключает видимые утечки. Подходит только для горизонтального размещения и систем с давлением в магистрали до 500 мбар.

Виды газа

Регулятор может использоваться в системах, потребляющих природный, сжиженные газ (ГОСТ 5542-87), нейтральные газообразны среды.

Основные параметры:

• соответствие европейским стандартам безопасности EN 88-2;
• выходное давление газа: от 2 до 120 мбар;
• крепление с помощью фланцев DN 50;
• давление газа в магистрали: не более 500 мбар;
• настройка выходных параметров (соотношение газ: воздух) в диапазоне: 1:1...1:10;
• допустимая пропускная способность: максимум 500 нм3/ч;
• класс «А» герметичности по нормам EN 88-2;
• удаление на входе грубых частей размером от 50 мкм, класс фильтрации G2 по EN779;
• выход к линии управления Rp 3/8";
• монтаж в систему на горизонтальную трубу с пружиной внизу;
• рабочие температуры (окружающий воздух): -15...+60 °C;
• изменение мощности горелки через управление воздушным потоком;
• эксплуатация в течение 40 лет при выполнении рекомендаций по монтажу и обслуживанию.

Назначение

Регулятор входит в линейку устройств, предназначенных для поддержания постоянного давления газовоздушной смеси при смешивании компонентов газ/ воздух. Предназначен для оснащения оборудования, где требуется подача газа под давлением ниже давления воздуха. Может использоваться в качестве ноль-регулятора.

Конструктивные особенности

Корпус с фланцевыми соединениями отлит из алюминия. Конструктивные элементы произведены из износостойких материалов, не разрушаемых при контакте с газообразной средой: латуни OT-58, оцинкованной стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука, виледона.

Внутри корпуса находится пружина регулирования давления, устройство соотношения газ/ воздух, регулировочный винт, байпас, винт калибровки нуля, раструб, заглушка, крышка. Предусмотрена трубка соединения с воздушной линией, штуцер для подключения измерительного прибора. На корпус нанесена стрелка для правильной ориентации в системе (должна направляться по ходу потока).

Рабочее помещение

Регулятор давления газа размещается в помещениях с достаточной вентиляцией, без взрывоопасных предметов и веществ. Не подходит для эксплуатации в местах, где внешняя среда агрессивно воздействует на материалы конструкции и способна привести к их разрушению.

Срок службы и замена деталей

Полная замена регулятора осуществляется после 40-летней эксплуатации или раньше при необходимости. Рабочая мембрана рассчитана на 5 лет службы, а пружина на 20 лет, после чего требуется их замена. Фильтр необходимо промывать или заменять через месяц с начала использования и далее каждые 5 лет. После выполнения операций по разборке-сборке конструкции необходимо повторно отрегулировать выходное давление.

Достоинства:

• высокий уровень герметичности, класс «А»;
• широкий диапазон регулирования;
• поддержание заданного соотношения газ/воздух;
• очистка потока от грязи, защита конструктивных элементов от повреждений;
• различные варианты применения;
• 40 лет службы.

Другие регуляторы давления газа Madas представлены в каталоге.
