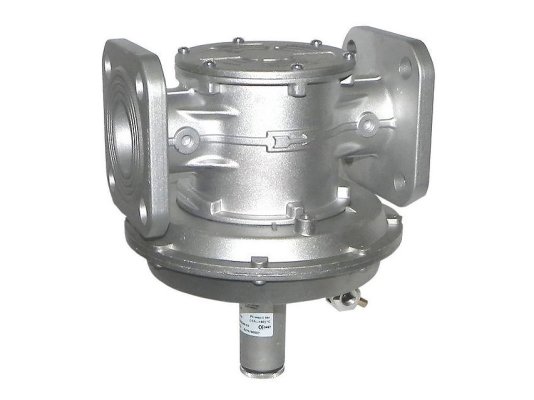

Регулятор давления газа Madas AG50

Регулятор давления газа Madas AG50 предназначен для регулирования давления, поддержания соотношения газ/воздух 1:1. Разработан для промышленных условий эксплуатации. Подходит для систем сжигания природного газа с давлением в магистрали подачи до 500 мбар. Соответствует европейским нормам безопасности EN 88-2. Устанавливается на горизонтальный трубопровод.

Основные характеристики:

• пропускная способность: до 500 нм3/ч;
• настройка давления газа после регулятора в диапазоне 2-120 мбар;
• максимальное входное давление: 500 мбар;
• класс «А» герметичности по стандартам EN 88-2;
• встроенный фильтр для очистки потока от грязи и примесей размером от 50 мкм;
• класс фильтрации G2 по EN 779;
• фланцевый способ соединения, размер фланцев DN 50;
• конструкция для интенсивного применения, промышленных условий эксплуатации;
• коррозиестойкий, литой корпус из алюминия;
• детали и уплотнения из материалов, стойких к износу, коррозии, составу газов:: нержавеющей стали, алюминия 11S, латуни, стекловолокна с 30% нейлона, резины NBR, виледона;
• поддержание соотношения газ: воздух 1:1;
• допустимая ориентация в системе: горизонтальная с пружиной внизу;
• температуры эксплуатации (внешняя среда): -15...+60 °C;
• задание рабочих параметров давления с помощью регулировочного винта под контролем манометра;
• срок службы при своевременном техобслуживании и замене деталей: 40 лет.

Применение

Регулятор давления Madas AG применяется в топочном оборудовании, сжигающем природный газ и неагрессивные сухие газы. Может использоваться как регулятор равенства давлений газ: воздух (1:1) при образовании топливовоздушной смеси, ноль-регулятор для поддержания нулевого давления после себя при изменении расхода газа. При дооснащении специальным комплектом доступны другие диапазоны регулирования.

Установка и настройка

Регулятор Madas AG разработан для эксплуатации в зонах 1 по квалификации взрывоопасных объектов (согласно требованиям ГОСТа Р 51330.9-99). Не подходит для использования в местах, где внешняя среда агрессивно воздействует на материал конструкции и уплотнений. Для правильного монтажа в систему на корпус нанесена стрелка, которая должна направляться в сторону газопотребляющего устройства.

Настройка выполняется вращением винта регулировки с применением измерительного прибора. При использовании в качестве регулятора газ/ воздух давление до регулятора должно превышать максимальное давление рабочего диапазона.

Срок службы и замена деталей

Регулятор полностью (в сборе) заменяется по истечение 40 лет службы или раньше при необходимости. Рабочая мембрана и пружина рассчитаны на 5 и 20 лет соответственно, после чего требуется их замена. Обслуживание (замена) фильтра осуществляется через месяц с начала эксплуатации регулятора и далее каждые 5 лет. После разборки регулятора давление задается повторно.

Достоинства:

• стабильные характеристики давления газа с учетом настроек;
• использование в качестве регулятора соотношения газ/воздух, ноль-регулятора;
• детали и корпус из коррозиестойких материалов;
• широкий диапазон регулирования выходного давления;
• высокий класс герметичности («А» по EN 88-2);
• удаление из газа грубых механических частиц и примесей;
• ресурс эксплуатации 40 лет.

Со склада и под заказ можно купить регуляторы давления газа Madas с разными диапазонами настройки пружины, резьбовыми, фланцевыми соединениями. Обращайтесь, подберем оборудование для вашей установки.
