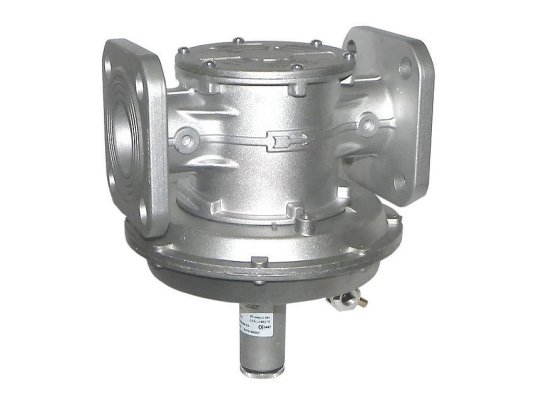

Регулятор давления газа Madas AG40

Регулятор давления газа Madas AG40 служит для поддержания давления на установленном уровне с учетом настройки. Применяется в качестве регулятора соотношения газ/воздух 1:1 или ноль-регулятора. Встраивается в промышленные системы сжигания природного газа с давлением в распределительной сети не выше 500 мбар. Соответствует европейским стандартам безопасности EN 88-2. Отличается высоким уровнем герметичности, широким диапазоном регулирования, простотой монтажа и обслуживания. Подходит только для горизонтального размещения.

Основные характеристики:

• рабочее давление газа после регулятора: 2-120 мбар;
• максимальное входное давление: 500 мбар;
• пропускная способность: до 400 нм3/ч;
• очистка газа от посторонних примесей и механических загрязнений размером более 50 мкм;
• класс фильтрации G2 по EN 779;
• конструкция с фланцевыми соединениями, размер фланцев DN 40;
• коррозиестойкое исполнение, литой алюминиевый корпус;
• размер отверстия для подключения линии управления: Rp 3/4";
• детали и уплотнения из углеводородостойких материалов: нержавеющей стали, алюминия 11S, латуни, стекловолокна с 30% нейлона, резины NBR, виледона;
• установка в систему только горизонтально с пружиной внизу;
• допустимые температуры эксплуатации (окружающий воздух): -15...+60 °C;
• настройка давления газа с помощью регулировочного винта;
• срок эксплуатации при своевременном техобслуживании и замене деталей: 40 лет.

Применение

Регулятор давления Madas AG рассчитан на применение в системах, потребляющих природный газ по ГОСТ 5542-87 (неагрессивные сухие газы). Может использоваться как регулятор равенства давлений газ: воздух (1:1), ноль-регулятор. При использовании опционального комплекта изменения соотношения компонентов газовоздушной смеси доступны другие диапазоны регулирования.

Установка

Регулятор Madas AG устанавливается в помещениях, отвечающих требованиям ГОСТ Р 51330.9-99 (зона 1 по квалификации взрывоопасных объектов). Не допущен к применению в местах с агрессивной средой, разрушающей металлические части конструкции и уплотнения.

Настройка

Настройка параметров выполняется с помощью регулировочного винта с применением манометра. При использовании в качестве регулятора газ/ воздух давление перед регулятором должно превышать максимальное давление рабочего диапазона.

Ресурс службы и замена деталей

Полная замена регулятора осуществляется после 40-летней эксплуатации или раньше, в случае необходимости. Рабочая мембрана рассчитана на 5 лет службы, а пружина на 20 лет, после чего требуется замена. Фильтр подлежит очистке от грязи (замене) через месяц с начала использования и далее каждые 5 лет. После выполнения операций по разборке конструкции требуется заново отрегулировать выходное давление.

Достоинства:

• стабильное давление газа в соответствии с настройкой пружины;
• использование в качестве регулятора соотношения газ/воздух, ноль-регулятора;
• износо-, коррозиестойкая конструкция;
• широкий диапазон регулирования выходного давления;
• углеводородостойкие уплотнения, высокий уровень герметичности соединений;
• очистка потока от грубых механических частиц и примесей;
• эксплуатационный ресурс 40 лет.
