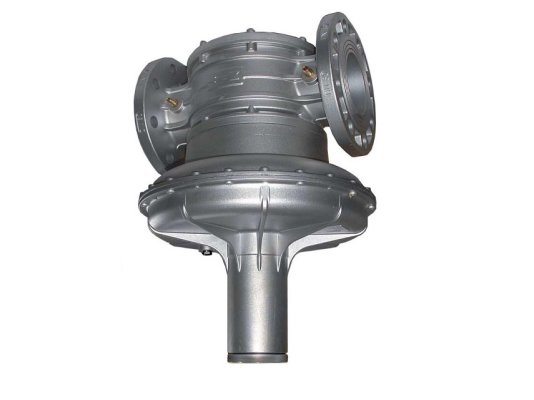

Регулятор давления газа Madas AG09R

Регулятор давления газа Madas AG09R предназначен для оснащения систем автоматического регулирования давления газ/воздух при формировании газовоздушной смеси. Встраивается в крупные промышленные установки, сжигающие природный газ, с объемом потребления до 1000 нм3/ч и давлением в магистрали до 0,5 бар. Отличается широким диапазоном регулирования, точными выходными параметрами, высоким уровнем герметичности. Подходит для размещения только на горизонтальной трубе.

Виды газа

Рабочей средой является природный газ по ГОСТ 5542-87 и другие нейтральные сухие газы.

Основные характеристики:

• соответствие европейским стандартам безопасности;
• выходное давление: от 2 до 120 мбар;
• фланцевое присоединение DN80;
• максимальное давление перед регулятором: 500 мбар;
• настройка выходных параметров (газ: воздух) в пределах 1:1...1:10;
• для систем с объемом потребления газа не более 1000 нм3/ч;
• класс «А» герметичности по нормам EN 88-2;
• фильтр грубой очистки для защиты от повреждений, степень фильтрации 50 мкм;
• управление мощностью горелки через варьирование давлением воздуха;
• подключение воздушной магистрали: Rp 1/4";
• размещение в горизонтальном положении, пружиной вниз;
• допустимые температуры внешней среды: -15...+60 °C;
• полная замена регулятора в сборе через 40 лет эксплуатации.

Назначение

Регулятор давления газ: воздух 1:1-1:10 востребован в системах, где требуется подача газа под давлением меньше давления воздуха. Поддерживает постоянным давление газ/воздух в соответствии с настройкой. Может выполнять функцию ноль-регулятора.

Материал и основные элементы конструкции

При изготовлении регулятора использованы износостойкие материалы, не разрушаемые при контакте с газами. Корпус отлит из алюминия, детали и уплотнения произведены из латуни OT-58, оцинкованной нержавеющей стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, газонепроницаемого NBR-каучука, виледона.

Основные элементы: корпус, пружина, устройство соотношения газ/ воздух, винт калибровки нуля, байпас, раструб, заглушка, крышка, регулировочный винт, выход для подключения воздушной линии, штуцер. Стрелка на корпусе указывает направление потока газа, упрощает монтаж.

Место установки

Регулятор давления газа монтируется перед горелкой. В помещении котельной должна быть обеспечена достаточная вентиляция, исключены потенциальные источники возгорания/ взрыва. Нельзя использовать регулятор там, где окружающая среда способна вызвать окисление/ разрушение металла и материала уплотнений.

Регулярное обслуживание

Для продолжительной службы регулятора необходимо периодически промывать/ заменять фильтр, менять мембрану и пружину, измерять давление на выходе. После замены конструктивных элементов настройки задаются повторно.

Достоинства:

• герметичность конструкции класса «А»;
• точные выходные параметры газ/воздух;
• очистка газа, защита устройства от повреждений;
• широкий диапазон регулирования;
• возможность использования в качестве ноль-регулятора;
• замена в сборе через 40 лет.

Все регуляторы давления газа Madas представлены в нашем каталоге. Оборудование испытано, сертифицировано, поставляется с заводской гарантией.
