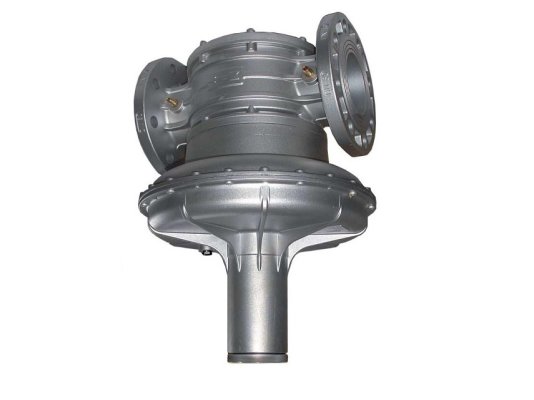

Регулятор давления газа Madas AG09I

Регулятор давления газа Madas AG09I служит для оснащения крупных систем сжигания газа с объемом потребления до 1000 нм3/ч и давлением в магистрали до 500 мбар. Поддерживает соотношение давлений газа и воздуха при образовании газовоздушной смеси, заданное в диапазоне 1:1…10:1. Изменение мощности теплогенерирующей установки осуществляется за счет управления давлением воздуха. Регулятор произведен по европейским стандартам качества и безопасности, соответствует классу «А» герметичности, что исключает утечки. Подходит только для горизонтальных трубопроводов.

Виды газа

Регулятор Madas AG рассчитан на работу с природным газом (ГОСТ 5542-87), азотом, воздухом и другими неагрессивными сухими газами.

Основные характеристики:

• максимальное давление газа перед регулятором: 500 мбар;
• диапазон выходного давления: 2...120 мбар;
• задание соотношения газ/воздух в пределах 1:1-10:1;
• монтаж в систему с помощью фланцев DN 80;
• соответствие европейским стандартам безопасности и качества;
• пропускная способность: максимум 1000 нм3/ч;
• очистка газа от грубых частиц и примесей, размер отверстий фильтра 50 мкм;
• выход для присоединения воздушной линии;
• высокопрочный корпус из литого алюминия;
• герметичное исполнение класса «А» по европейскому стандарту EN 88-2;
• конструкция из износо-., коррозиестойких материалов: латуни, нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона;
• газонепроницаемые уплотнения из NBR-резины/ виледона;
• эксплуатация при температурах окружающего воздуха:-15...+60 °C;
• ресурс эксплуатации: 40 лет при условии своевременной замены основных деталей.

Назначение

Регулятор Madas AG09I поддерживает фиксированное соотношение газ/ воздух с учетом заданных параметров. Может выполнять функцию ноль-регулятора для поддержания давления на нулевом уровне при изменении расхода газа. Встраивается в системы, требующие подачи газа под давлением, превышающим давление воздуха.

Размещение и монтаж

Регулятор служит для размещения в вентилируемых сухих помещениях с температурой не ниже -15 °C, соответствующих требованиям к зоне 1 классификации взрывоопасных объектов. Не подходит для использования в условиях агрессивной внешней среды, разрушающей материал конструкции и уплотнений.

Регулятор устанавливается на горизонтальной трубе пружиной вниз. Для правильной сборки необходимо направить стрелку на корпусе в сторону горелки. Давление в газовой магистрали не должно превышать максимально допустимую величину. Настройка рабочих параметров осуществляется под контролем манометра.

Достоинства:

• герметичность конструкции класса «А»;
• широкий диапазон регулирования;
• поддержание стабильного соотношения давления газ/воздух;
• возможность использования в качестве ноль-регулятора;
• очистка газа на входе в регулятор;
• полная замена после 40-летней службы.

Со склада и под заказ доступны регуляторы давления газа Madas с разной пропускной способностью, комплектацией, диапазонами давления, типом и размером соединений.
