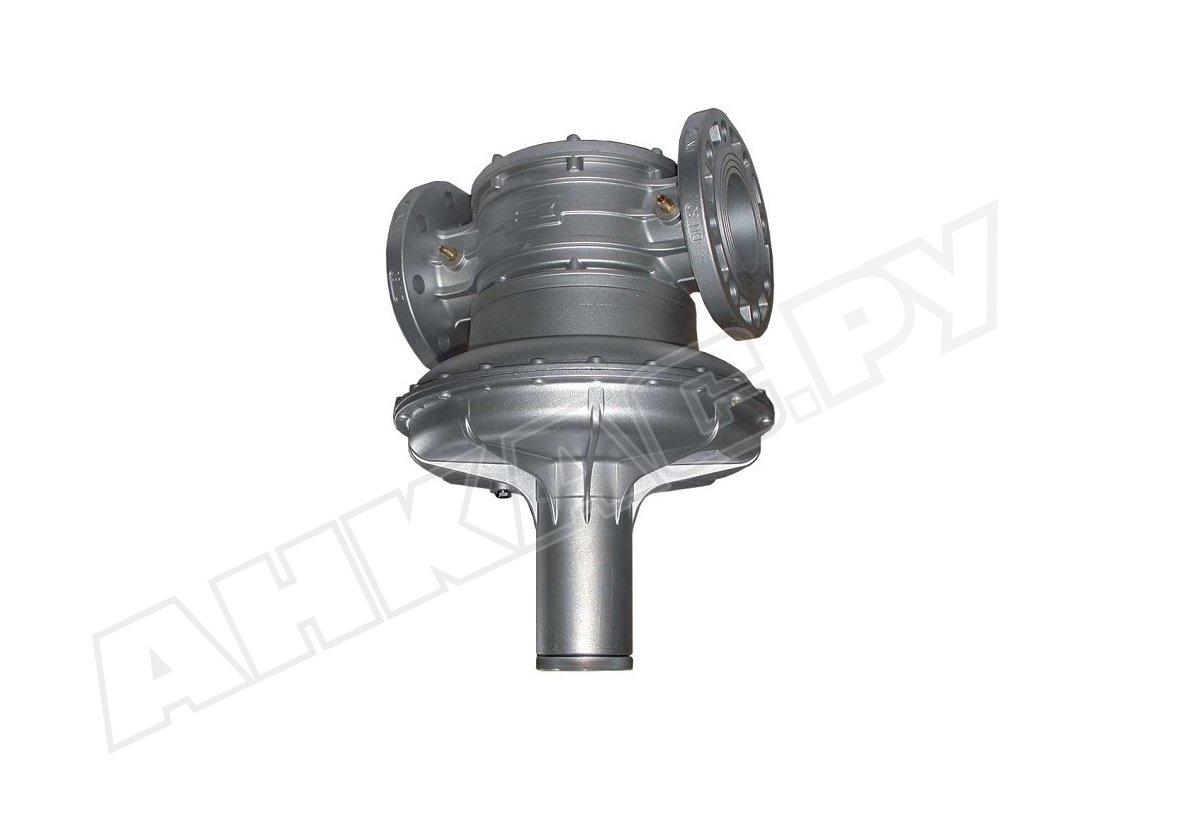

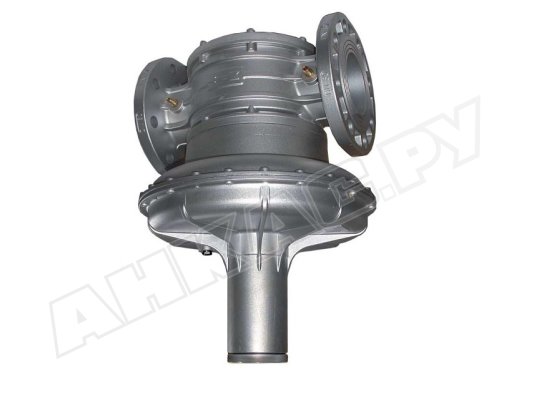

Регулятор давления газа Madas AG08R

Регулятор давления газа Madas AG08R используется в качестве устройства регулирования и поддержания давления газа при формировании горючей смеси с учетом заданного соотношения газ/ воздух. Отличается широким диапазоном регулирования, высоким классом герметичности, точными выходными параметрами. Подходит для крупных промышленных установок с объемом потребления газа до 1000 нм3/ч и давлением в магистрали до 0,5 бар. Размещается только на горизонтальной трубе.

Виды газа

Регулятор предназначен для теплогенерирующих установок, потребляющих природный газ по ГОСТ 5542-87 и другие сухие нейтральные газы.

Основные параметры:

• рабочий диапазон: от 1:1 до 1:10;
• соответствие европейским нормам безопасности;
• давление газа на выходе из регулятора: 2-120 мбар;
• фланцевый монтаж, размер соединений DN65;
• давление газа в магистрали: максимум 500 мбар;
• пропускная способность: до 1000 нм3/ч;
• класс «А» герметичности по европейским нормам EN 88-2;
• очистка входящего потока от загрязнений размером более 50 мкм;
• класс фильтрации: G2 по EN 779;
• выход для подключения воздуха Rp 1/4";
• установка на горизонтальной трубе с пружиной внизу;
• эксплуатация при температурах внешней среды -15...+60 °C;
• управление мощностью горелки с помощью корректировки давления воздуха;
• ресурс эксплуатации: 40 лет при выполнении рекомендаций производителя по установке и сервисному обслуживанию.

Применение

Регулятор газ/ воздух применяется в составе систем, где требуется давление газа меньше давления воздуха. Служит для получения необходимой пропорции газ/воздух при формировании горючей смеси. Может применяться в качестве ноль-регулятора, поддерживать нулевое выходное давление при изменении расхода газа.

Конструктивные особенности и место установки

Конструкция разработана для промышленного интенсивного применения, рассчитана на давление рабочей среды, температурные перепады. Корпус отлит из коррозиестойкого алюминия, узлы и уплотнения произведены из латуни OT-58, оцинкованной нержавеющей стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука, виледона.

Основные детали: пружина, устройство соотношения газ/воздух, байпас, винт калибровки нуля, крышка, раструб, заглушка, регулировочный винт для задания соотношения газа и воздуха. Предусмотрена трубка для воздушной линии, штуцер для замеров давления. Нанесенная на корпус стрелка должна указывать на газопотребляющее устройство при монтаже регулятора.

Регулятор встраивается в систему с помощью фланцев перед горелкой. Подходит для размещения во взрывобезопасных вентилируемых помещениях. На пригоден для использования в условиях агрессивной внешней среды, способной разрушить сталь, алюминий, каучук.

Обслуживание

Обязательные сервисные операции: промывка/ замена фильтра, замена мембраны и пружины, контроль выходного давления. После разборки конструкции необходимо заново настроить регулятор.

Достоинства:

• герметичность корпуса класс «А»;
• поддержание точного соотношения газ/воздух;
• фильтр для защиты от грубых частиц;
• широкий диапазон регулирования;
• различные варианты применений (регулятор соотношения, ноль-регулятор);
• 40-летняя служба.

Другие регуляторы давления газа Madas можно подобрать в каталоге. Обращайтесь, чтобы узнать дополнительную информацию о характеристиках регуляторов.
