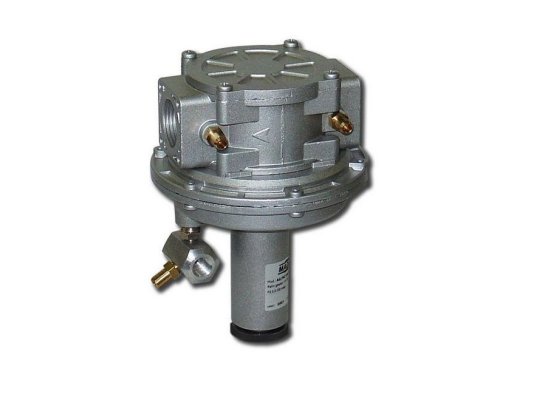

Регулятор давления газа Madas AG07I

Регулятор давления газа Madas AG07I настраивается в диапазоне 1:1…10:1 (газ: воздух), решает широкий спектр задач регулирования давления в промышленных системах. Подходит для крупных газовых установок, потребляющих ежечасно до 500 нм3 газа. Рассчитан на максимальное давление в газораспределительной сети 0,5 бар. Характеризуется стабильными выходными параметрами, высоким уровнем герметичности, простотой монтажа и обслуживания. Подходит только для горизонтального размещения.

Виды газа

Регулятор служит для работы с природным газом (ГОСТ 5542-87), азотом, воздухом и другими неагрессивными сухими газами.

Основные параметры:

• диапазон настраиваемого соотношения газ/воздух: 1:1-10:1;
• сертификация по европейским стандартам безопасности и качества;
• максимальное давление газа на входе: 500 мбар;
• давление газа после регулятора: 2...120 мбар;
• резьбовое присоединение Rp 2";
• для систем с потреблением газа до 500 нм3/ч;
• герметичность класса «А» по нормам EN 88-2;
• встроенный фильтр на входе, степень очистки 50 мкм;
• класс фильтрации: G2 по EN 779;
• выход для подсоединения воздушной линии;
• корпус из алюминиевого литья, газонепроницаемые уплотнения;
• конструктивные элементы из латуни, нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука, виледона;
• работа при температурах -15...+60 °C;
• изменение мощности тепловой установки через управление давлением воздуха;
• ресурс эксплуатации: 40 лет с учетом замены отдельных элементов.

Функционал

Регулятор Madas AG07I поддерживает фиксированное соотношение газ/ воздух, заданное в диапазоне 1:1-10:1. Может выполнять функции ноль-регулятора для поддержания нулевого давления на выходе при изменении расхода газа. Востребован в системах, требующих подачи газа под давлением, превышающим давление воздуха.

Особенности рабочего помещения и монтажа

Регулятор давления устанавливается в помещениях, отвечающих требованиям к зоне 1 классификации взрывоопасных объектов. Не подходит для работы в местах, где внешняя среда агрессивно воздействует на материал конструкции и уплотнений.

Регулятор размещается горизонтально, пружиной вниз. Для правильной сборки на корпус нанесена стрелка, которая должна совмещаться с направлением потока. Настройка рабочих параметров осуществляется с использованием манометра.

Достоинства:

• поддержание стабильных выходных параметров газ/воздух;
• пропускная способность 500 нм3/ч;
• широкий диапазон регулирования давления;
• высокий класс герметичности конструкции, класс «А»;
• очистка газа от примесей и загрязнений;
• полная замена после 40-летней эксплуатации.

Со склада и под заказ доступны регуляторы давления газа Madas с различной комплектацией, типом и размером соединений, диапазонами давления. Обращайтесь, подскажем оптимальный вариант оснащения для решения ваших задач.
