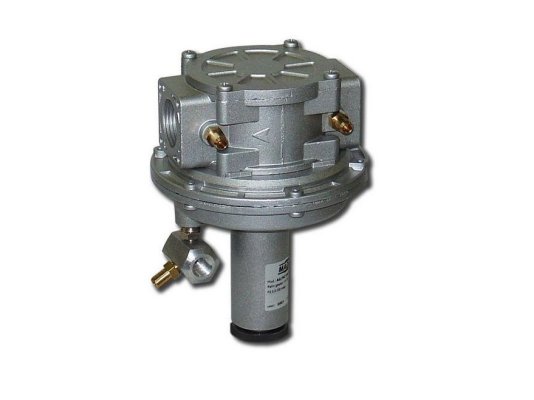

Регулятор давления газа Madas AG04I

Регулятор давления газа Madas AG04I используется в промышленных системах сжигания газа для поддержания установленного соотношения газ: воздух, в диапазоне 1:1…10:1. Управление мощностью горелки осуществляется через изменение давления воздуха. Регулятор сертифицирован по европейским стандартам безопасности. Применяется для оснащения газопотребляющего оборудования с объемом потребления газа до 90 нм3/ч и давлением в газовой магистрали до 0,5 бар. Отличается герметичной конструкцией класса «А», широким диапазоном настройки, стабильными выходными параметрами. Может размещаться только на горизонтальной трубе.

Виды газа

Регулятор предназначен для работы с природным газом по ГОСТ 5542-87 и другими неагрессивными сухими газами.

Основные параметры:

• диапазон соотношения газ: воздух: 1:1-10:1;
• давление газа за регулятором: 2...120 мбар;
• максимальное давление газа во входящей магистрали: 500 мбар;
• резьбовой способ соединения с трубой, Rp 1";
• соответствие европейским стандартам безопасности;
• пропускная способность: не более 90 нм3/ч;
• герметичная конструкция, отсутствие видимых утечек, класс «А» по EN 88-2;
• очистка входящего потока, размер отсеиваемых грубых частиц от 50 мкм;
• выход к воздушной линии Rp 1/4";
• прочный корпус из литого алюминиевого сплава;
• конструктивные элементы и уплотнения из латуни, нержавеющей стали, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука, виледона;
• работа при температурах окружающего воздуха -15...+60 °C;
• управление мощностью горелки путем изменения давления воздуха.

Назначение

Регулятор может использоваться в качестве устройства регулирования соотношения газ/ воздух и как ноль-регулятор. Применяется в системах, где необходима подача газа под давлением большим, чем давление воздуха. Заданные выходные параметры поддерживаются через управление подачей воздуха.

Установка в систему

Регулятор давления газа рассчитан на размещение в горизонтальной ориентации пружиной вниз. Стрелку на корпусе необходимо направить в сторону горелки. Давление в системе не должно превышать предельно допустимой величины. Для корректной настройки рабочих параметров используется манометр.

Регулятор рассчитан на размещение в вентилируемых помещениях без потенциальных источников возгорания и взрывоопасных веществ. Не пригоден для установки и эксплуатации в местах, где окружающая среда агрессивно воздействует на материал конструкции и уплотнений.

Замена регулятора и комплектующих

Полная замена регулятора в сборе осуществляется через 40 лет службы или раньше при необходимости. В процессе эксплуатации требуется регулярно промывать/ заменять фильтр, менять мембрану и пружину, контролировать выходное давление.

Достоинства:

• стабильные выходные параметры с учетом заданного соотношения газ/воздух;
• высокий уровень герметичности, класс «А»;
• широкий диапазон регулирования;
• возможность использования в качестве ноль-регулятора;
• очистка потока от примесей, защита от повреждений;
• полная замена через 40 лет.
