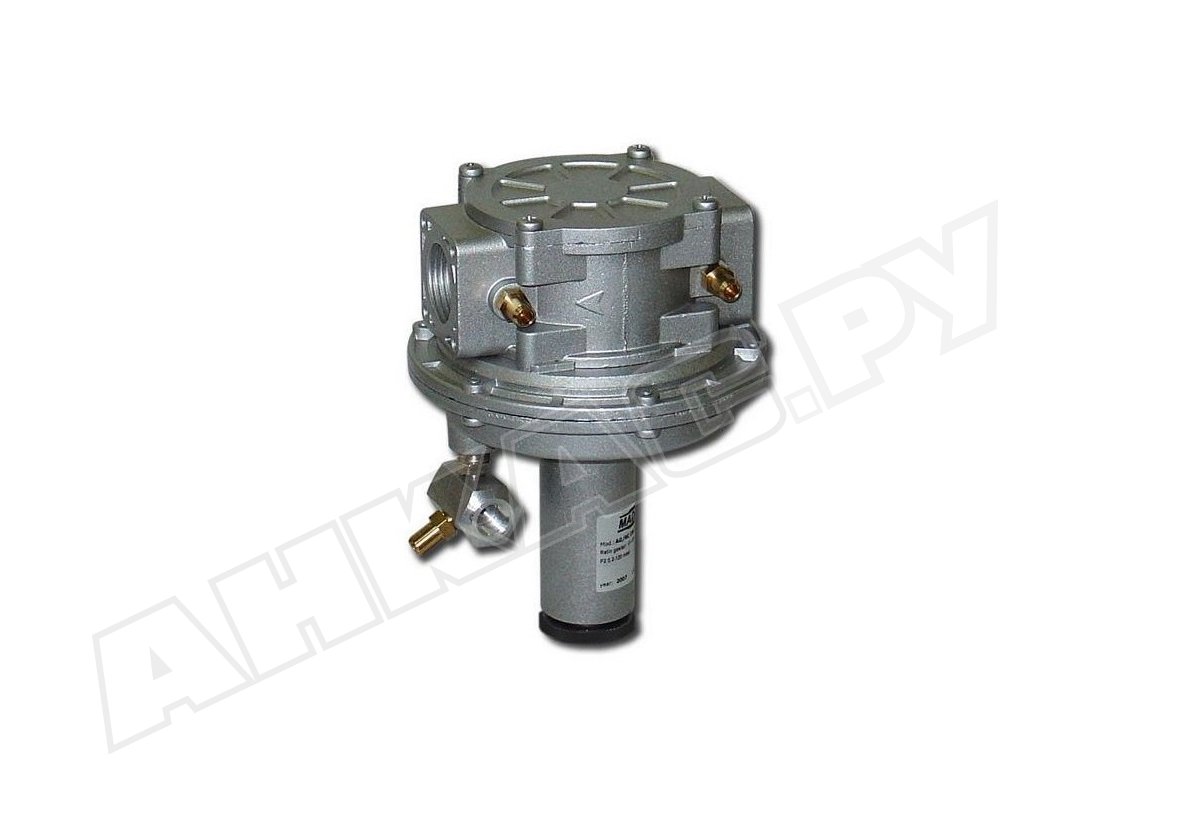

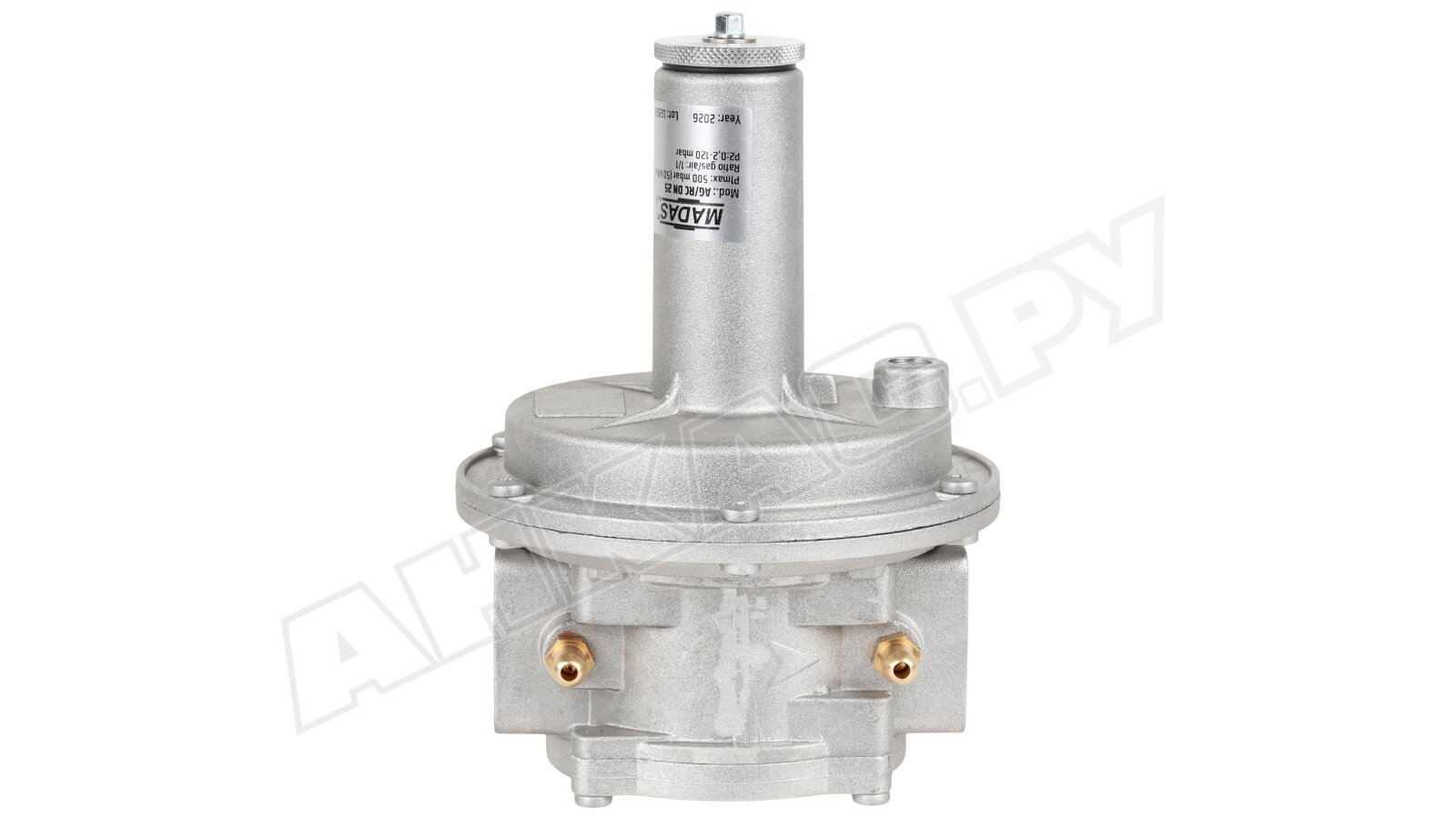

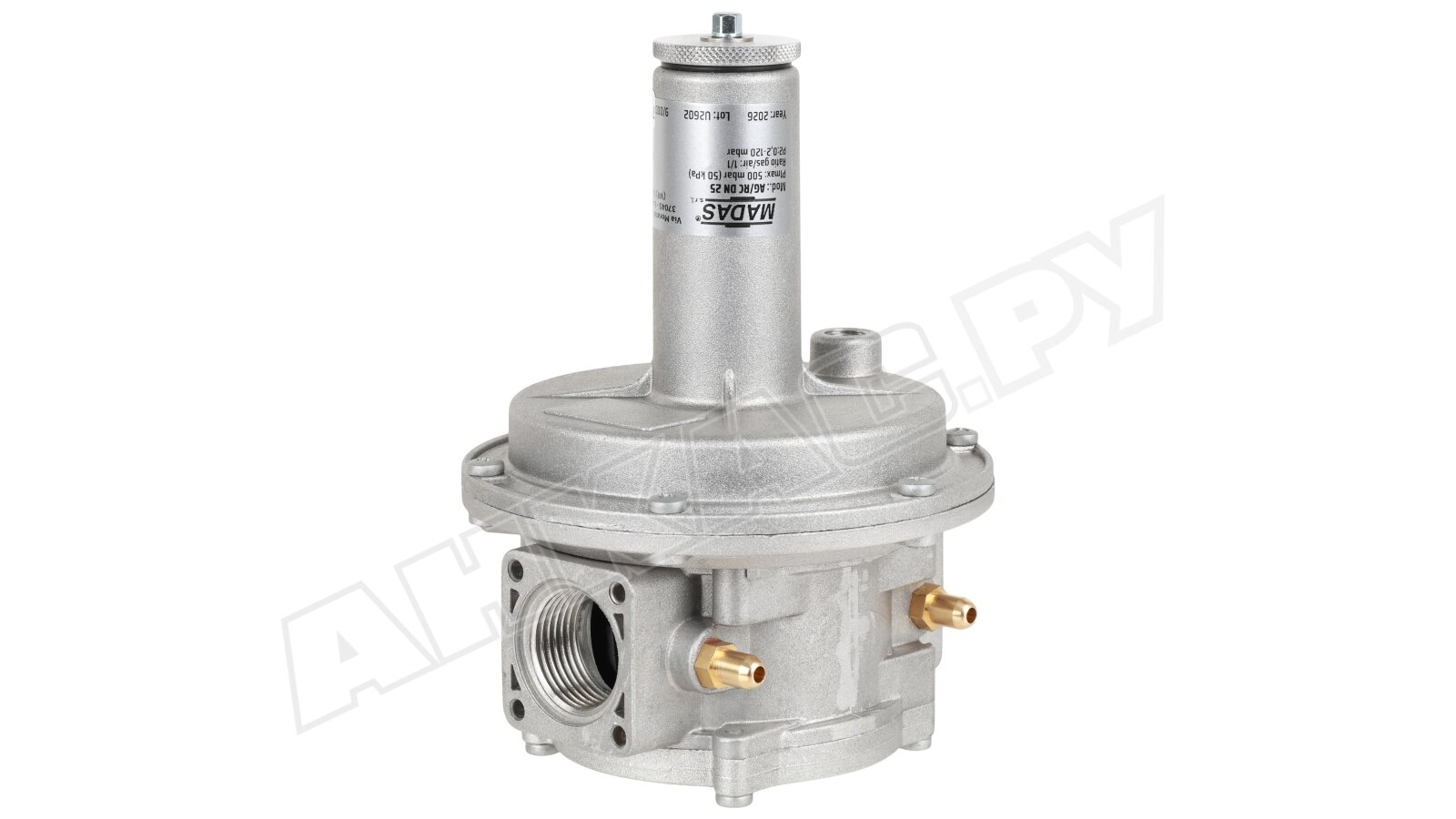

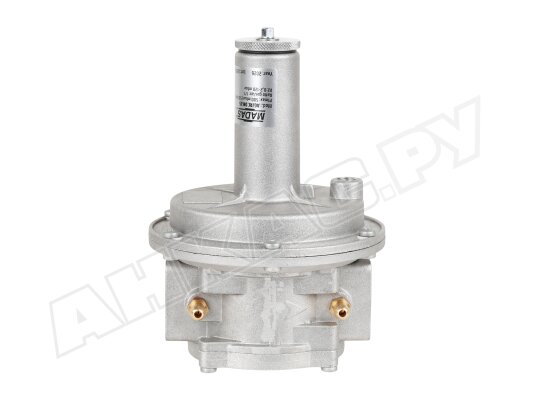

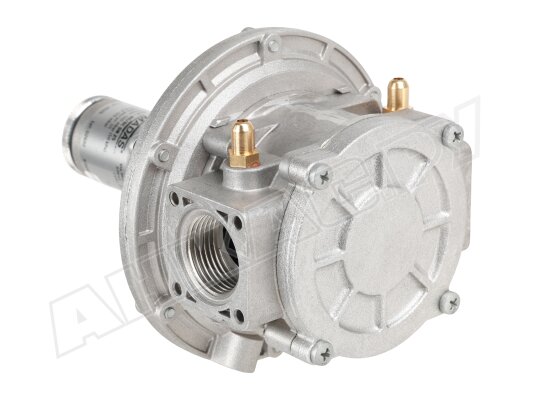

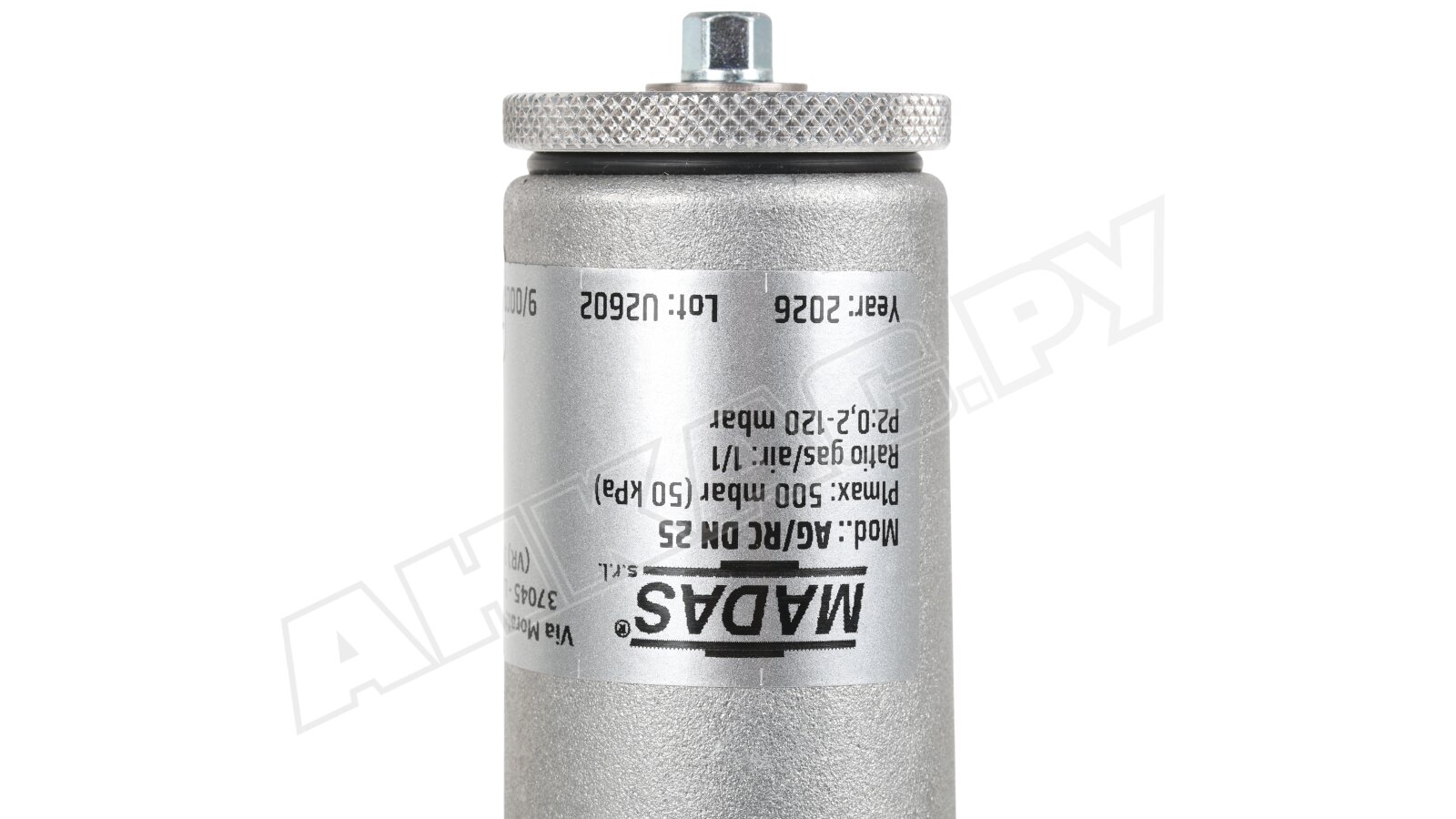

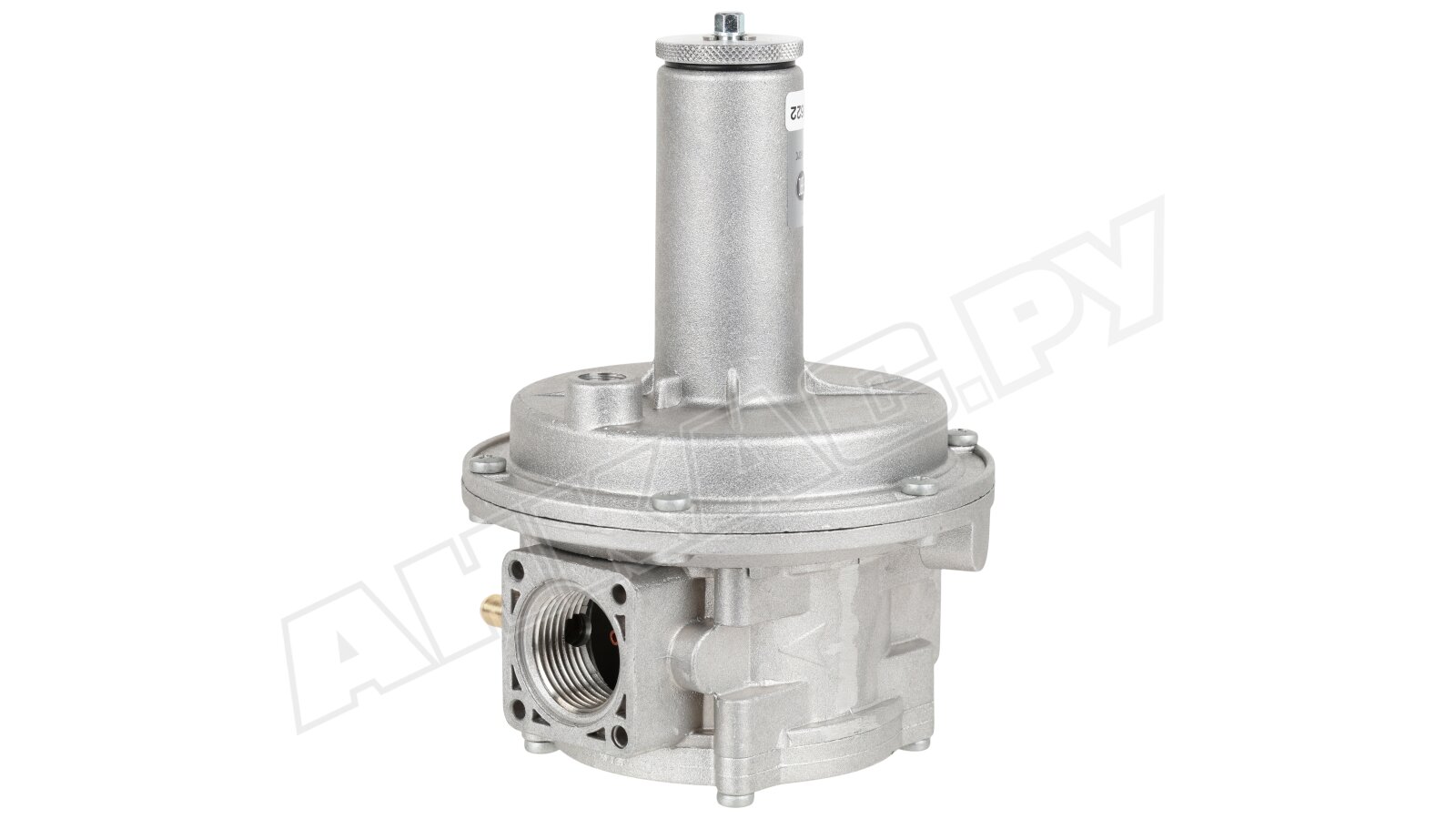

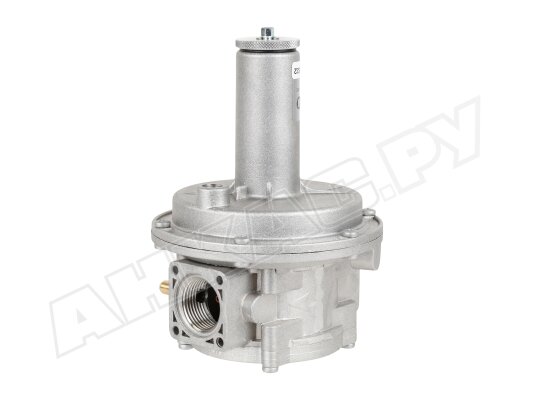

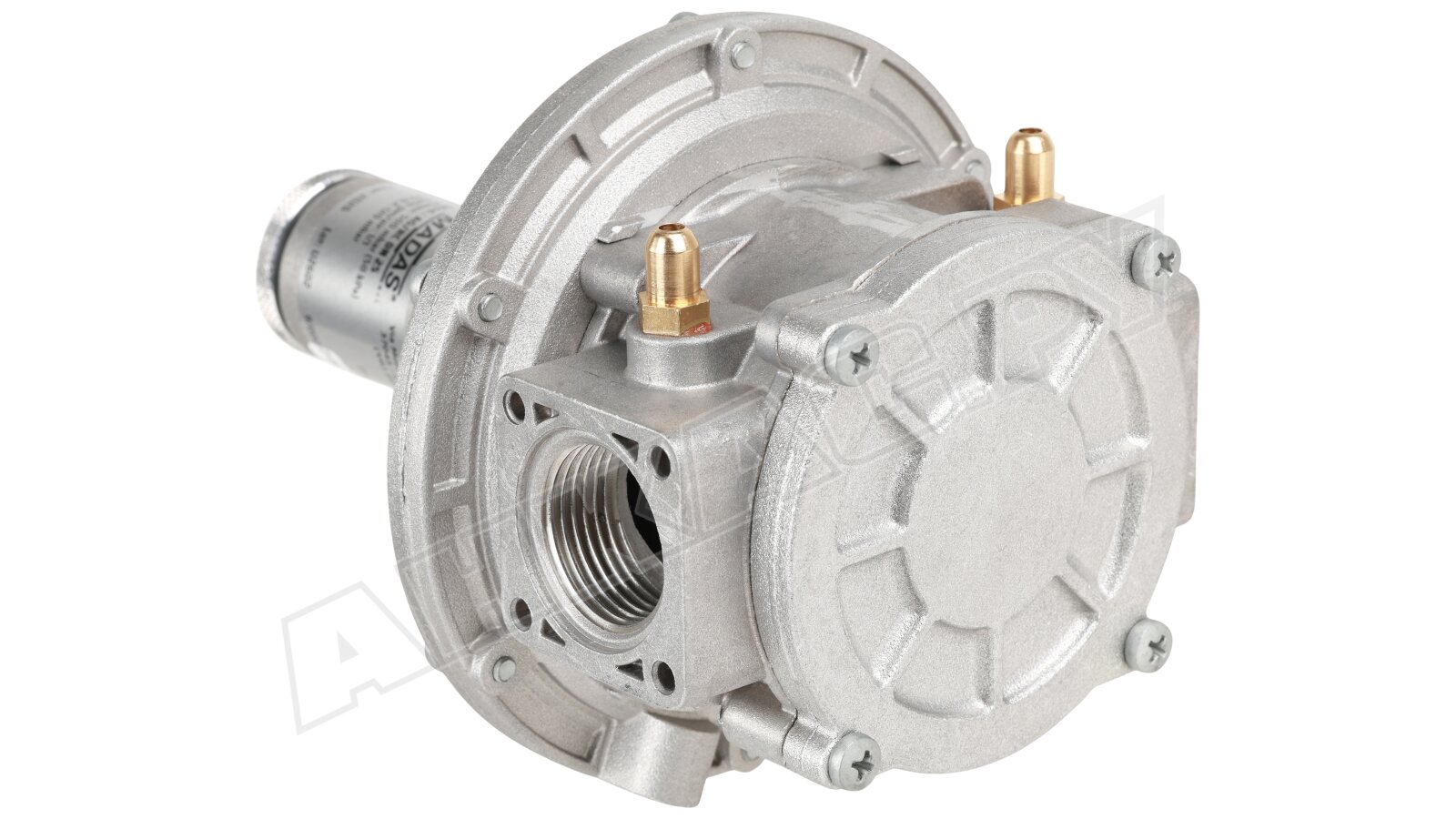

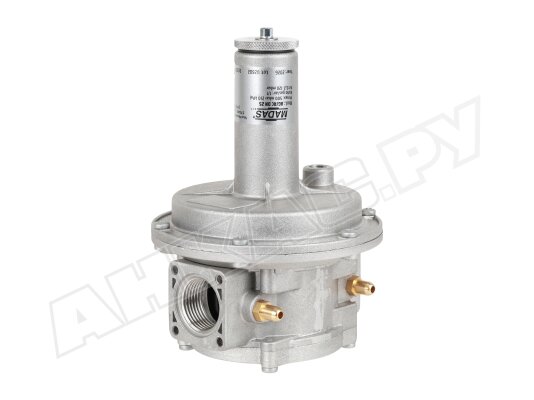

Регулятор давления газа Madas AG/RC DN 25

Регулятор давления газа Madas AG04 произведен по европейским стандартам безопасности EN 88-2, сертифицирован. Служит для регулирования соотношения газ/воздух 1:1 или в качестве ноль-регулятора в промышленных газовых установках. Рассчитан на давление в газораспределительной сети до 500 мбар. Может размещаться только на горизонтальном трубопроводе.

Основные параметры:

• диапазон настройки давления «после себя»: 2-120 мбар;
• допустимое давление в магистрали: 500 мбар;

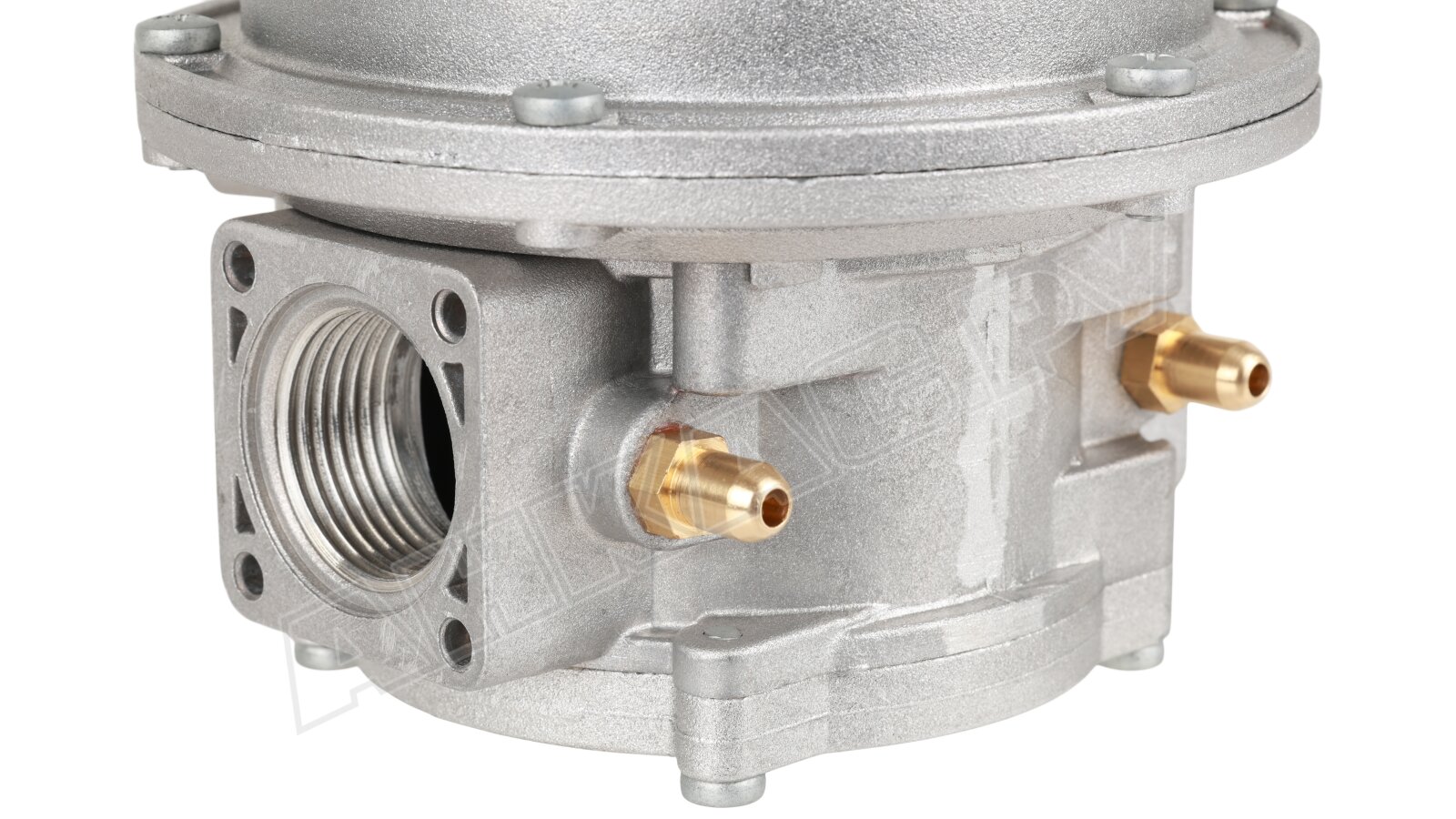

• герметичное присоединение с помощью внутренней резьбы Rp 1";
• соотношение газ: воздух: 1:1;
• пропускная способность: не более 90 нм3/ч;
• установка только горизонтально пружиной вниз;
• эксплуатация в условиях температур -15...+60 °C;
• очистка потока на входе газа, фильтрующая способность 50 мкм, класс G2 по EN 779;
• 40-летний ресурс службы при выполнении рекомендаций по сервисному обслуживанию и замене деталей.

Применение

Регулятор давления применяется в системах, где требуется равенство давлений воздуха и газа. Может использоваться для выполнения функции ноль-регулятора. Рабочая среда: метан, сжиженный газ и прочие инертные сухие газы.

Конструктивные особенности

Регулятор давления соответствует европейским стандартам безопасности и герметичности. Произведен из износостойких материалов, не разрушаемых при контакте с газами. Корпус и детали изготовлены из литого алюминия, латуни OT-58, оцинкованной стали, нержавеющей стали марки 430F, сплава алюминия 11S, стекловолокна с 30% нейлона, бутадиен-нитрильного каучука, виледона.

Место установки

Регулятор устанавливается в помещениях, отвечающих требованиям ГОСТа Р 51330.9-99 (зона 1 взрывоопасности). Не приспособлен для размещения в местах с агрессивной средой, которая способна разрушить материал корпуса, деталей и уплотнений.

Настройка рабочих параметров

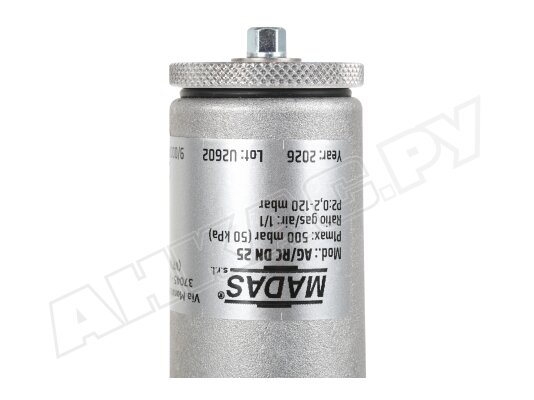

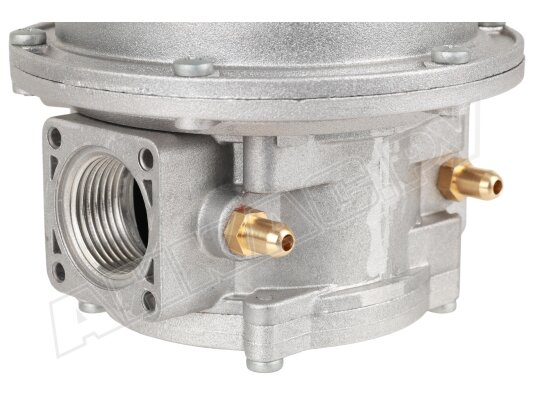

При использовании в качестве регулятора соотношения газ/ воздух давление перед регулятором должно превышать максимальное значение рабочего диапазона давления. Регулирование давления газа осуществляется относительно давления воздуха. Мощность горелки изменяется за счет изменения расхода воздуха. Для задания выходного давления предусмотрен регулировочный винт и штуцеры для подключения манометра.

Периодичность сервисных операций

Рабочая мембрана после 5 лет службы должна быть заменена. Фильтр требует очистки или замены каждые 5 лет и через месяц после ввода системы в эксплуатацию. Через 20 лет необходимо установить новую пружину. После разборки-сборки конструкции проводится повторная настройка выходного давления.

Достоинства:

• поддержание стабильного давления газа перед горелкой;
• высокий уровень герметичности;
• функция регулятора соотношения газ/воздух, ноль-регулятора;
• настройка давления в широком диапазоне;
• очистка газа от примесей, защита устройства от повреждений;
• существенный эксплуатационный ресурс (40 лет).
