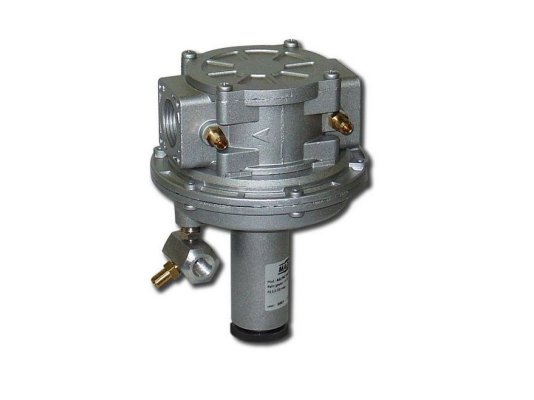

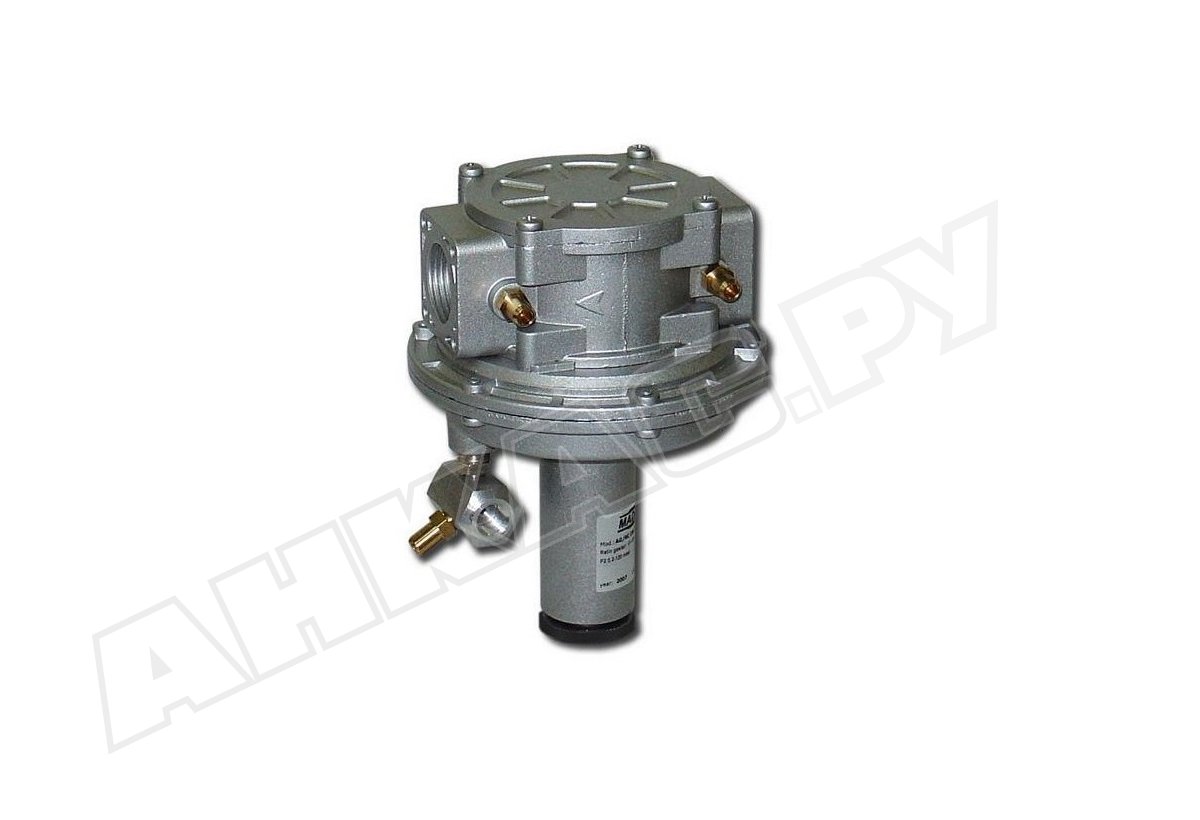

Регулятор давления газа Madas AG03R

Регулятор давления газа Madas AG03R подходит для газовых установок с давлением до 500 мбар. Настраивается в широком диапазоне соотношения давлений газ/воздух от 1:1 до 1:10. Сертифицирован по европейским стандартам безопасности EN 88-2. Поддерживает стабильное давление на выходе с учетом настройки системы. Мощность горелки изменяется путем варьирования давления воздуха, подаваемого на горение.

Основные параметры и особенности:

• давление после регулятора: от 2 до 120 мбар;
• фиксация с помощью резьбы Rp 3/4";
• максимальный уровень давления в системе: до 500 мбар;
• настройка соотношения газ: воздух от 1:1 до 1:10;
• пропускная способность: до 70 нм3/ч;
• класс «А» герметичности по европейским стандартам EN 88-2;
• допустимая ориентация в системе: горизонтальная, пружиной вниз;
• эксплуатация при температурах: -15...+60 °C;
• фильтрация потока на входе, степень очистки 50 мкм;
• класс фильтрации: G2 по EN 779;
• заявленный производителем ресурс службы: 40 лет.

Применение

Регулятор давления Madas AG03R предназначен для сборки промышленного газового оборудования, сжигающего метан, сжиженный газ и другие неагрессивные газы. Применяется в качестве регулятора отношений газ/воздух или ноль-регулятора.

Конструкция и материалы

Корпус с резьбовыми соединениями отлит из алюминия. Конструктивные элементы произведены из материалов, стойких к составу газов, коррозии, интенсивным промышленным нагрузкам: латуни OT-58, алюминия 11S, нержавеющей стали марки 430F, оцинкованной стали, стекловолокна с 30% нейлона, углеводородостойкого NBR-каучука, виледона.

Основные элементы конструкции: корпус, рабочая пружина, устройство соотношения газ/ воздух, байпас, раструб, винт настройки, заглушка, трубка соединения с воздуховодом, измерительный штуцер. Для правильной установки в систему на корпус нанесена стрелка, которую необходимо совместить с ходом потока.

Место установки

Регулятор давления газа рассчитан на эксплуатацию в местах, соответствующих требованиям ГОСТа Р 51330.9-99 (зона 1 взрывоопасности). Без специальной обработки не допущен к применению в условиях окружающей среды, воздействующей агрессивно на корпус, детали и уплотнения.

Обслуживание

После месяца с момента ввода в эксплуатацию, а затем каждые 5 лет производитель рекомендует промывать (заменять) фильтр, через 5 и 20 лет службы (соответственно) менять мембрану и рабочую пружину. Любые действия, связанные с разборкой конструкции, приводят к сбросу настроек, в связи с чем необходимо заново установить выходные параметры давления.

Достоинства:

• стабильное давление газа с учетом настройки;
• высокий уровень герметичности, класс «А»;
• очистка газа на входе;
• широкий диапазон настройки параметров;
• 40 лет службы.
