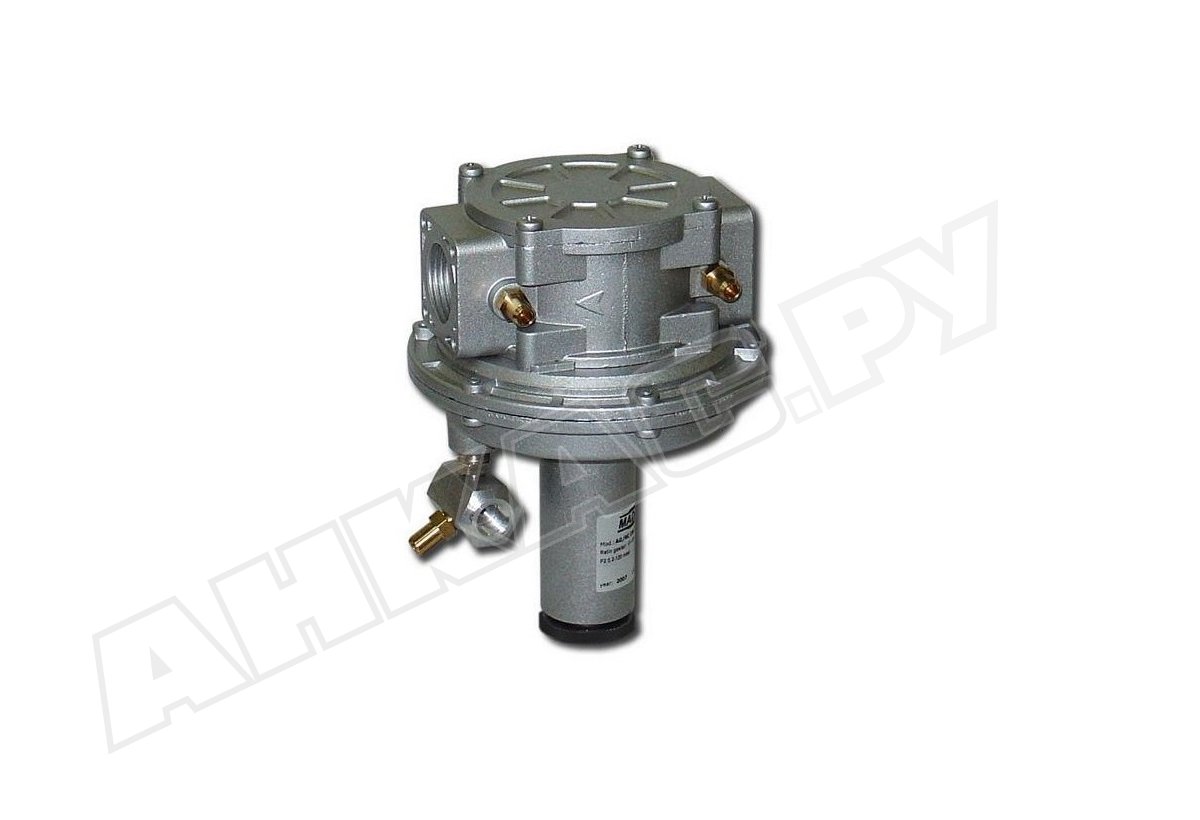

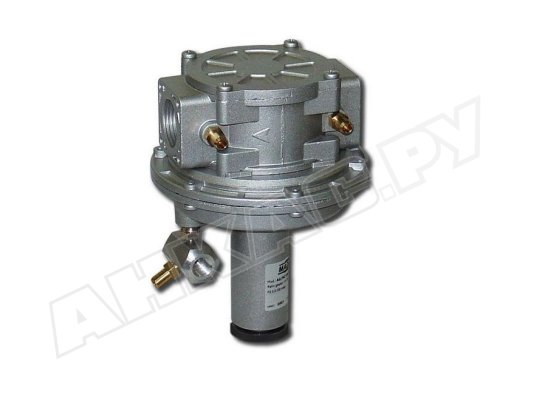

Регулятор давления газа Madas AG02I

Регулятор давления газа Madas AG02I предназначен для комплектации промышленных горелок, сжигающих природный газ. Поддерживает давление на заданном уровне с учетом настройки соотношения газ/воздух в диапазоне 1:1…10:1. Подходит для установок с максимальным давлением в газовой магистрали до 0,5 бар и объемом потребления газа до 30 нм3/ч.

Характеристики и особенности:

• диапазон исходящего давления от 2 до 120 мбар;
• резьбовой способ соединения с трубопроводом, Rp 1/2";
• допустимое давление перед регулятором: до 500 мбар;
• настройка соотношения газ: воздух на выходе из регулятора от 1:1 до 10:1;
• пропускная способность: до 30 нм3/ч;
• класс «А» герметичности по европейскому стандарту EN 88-2;
• размещение в горизонтальном положении, пружина внизу;
• литой корпус из износостойкого алюминиевого сплава;
• детали и уплотнения из латуни, оцинкованной стали, нержавеющей стали марки 430F, алюминия 11S, стекловолокна с 30% нейлона, NBR-каучука, виледона;
• температурный диапазон (внешняя среда): -15...+60 °C;
• степень очистки фильтра 50 мкм, класс фильтрации: G2 по EN 779;
• стрелка на корпусе для правильного позиционирования в системе.

Применение

Регулятор давления служит для комплектации и безопасной работы промышленных установок, функционирующих на метане, сжиженном газе, воздухе, азоте, других инертных газах. Давление газа после регулятора изменяется в соответствии с заданным соотношением газ/воздух путем управления воздушным потоком. Регулятор применяется в системах, где необходимо, чтобы давление газа было больше давления воздуха. Может выполнять функцию ноль-регулятора.

Требование к рабочему помещению

Регулятор давления газа подходит для установки внутри помещений, отвечающих требованиям к зоне 1 классификации взрывоопасных объектов. Не пригоден для размещения в местах с внешней средой, агрессивно действующей на материал корпуса, деталей и уплотнений.

ТО и замена основных элементов

После месяца с начала эксплуатации и далее каждые 5 лет необходимо промывать (заменять) фильтр, через 5 и 20 лет службы (соответственно) заменять мембрану и пружину регулирования давления. Полная замена регулятора в сборе проводится через 40 лет службы.

Достоинства:

• стабильное соотношение газ/воздух с учетом заданных параметров;
• класс герметичности конструкции «А»;
• фильтрация газа на входе;
• широкий диапазон регулирования;
• простой монтаж и обслуживание;
• безопасная эксплуатация.

Регуляторы давления газа Madas с другими диапазонами давления, пропускной способностью и параметрами соединения представлены в нашем каталоге. Оборудование прошло необходимые испытания, сертифицировано.
