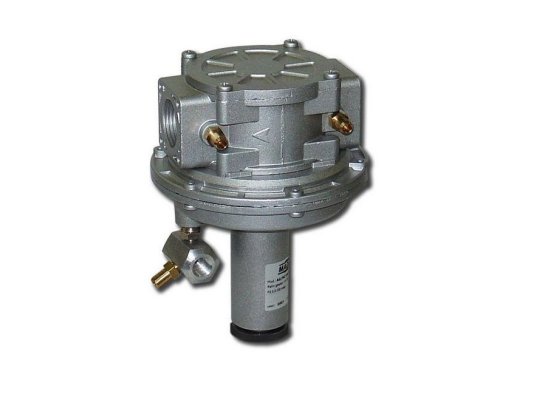

Регулятор давления газа Madas AG02

Регулятор давления газа Madas AG02 понижает и поддерживает стабильное давление газа с учетом настройки пружины. Используется в промышленном топочном оборудовании с давлением в газовой магистрали до 500 мбар. Сертифицирован по европейским нормам EN 88-2. Размещается только на горизонтальном трубопроводе.

Характеристики и особенности:

• применение в установках, требующих равенства давлений воздуха и газа;
• диапазон давления на выходе из регулятора: 2-120 мбар;
• максимальное входное давление: 500 мбар;
• быстрая и надежная фиксация на резьбу Rp 1/2";
• соотношение газ: воздух: 1:1;
• пропускная способность: до 30 нм3/ч;
• установка только в горизонтальной ориентации с пружиной внизу;
• допустимые эксплуатационные температуры (внешняя среда): -15...+60 °C;
• очистка потока от загрязнений размером 50 мкм, соответствие классу G2 по EN 779;
• эксплуатация в течение 40 лет при соблюдении рекомендаций по ТО и замене деталей.

Применение

Регулятор давления используется в промышленных установках, работающих с природным газом по ГОСТ 5542-87 и другими неагрессивными сухими газами. Применяется в качестве устройства для смешивания компонентов горючей смеси и поддержания постоянным давления через изменение давления воздуха. Подходит для выполнения функции ноль-регулятора.

Конструкция и материалы

При изготовлении регулятора использованы материалы, стойкие к составу углеводородов, коррозии, износу. Корпус и детали произведены из литого алюминия, латуни OT-58, сплава алюминия 11S, нержавеющей стали марки 430F, оцинкованной стали, стекловолокна с 30% нейлона, газонепроницаемой резины NBR, виледона. На корпус нанесена стрелка, которую необходимо совместить с направлением течения газа.

Настройка регулятора

При выполнении функции регулятора соотношения газа и воздуха (1:1) необходимо, чтобы давление на входе в регулятор превышало максимальную величину исходящего давления. Регулирование давления осуществляется путем сравнения с давлением воздуха. Мощность горелки корректируется за счет воздействия на объем подачи воздуха. Настройка выходных параметров выполняется с помощью винта регулировки с применением манометра.

Место эксплуатации

Размещение регулятора возможно в местах, соответствующих зоне 1 по ГОСТу Р 51330.9-99. Регулятор не подходит для эксплуатации в условиях окружающей среды, агрессивно воздействующей на металл и каучук.

Периодичность ТО

Контроль давления необходимо выполнять ежегодно. Через 1 месяц после начала эксплуатации и затем каждые 5 лет требуется менять или очищать от грязи фильтр. Замена мембраны и пружины осуществляется с периодичностью 5 и 20 лет соответственно. После разборки конструкции, установки запчастей следует повторно настроить выходное давление.

Достоинства:

• поддержание стабильного давления после регулятора;
• сертификация по европейским стандартам EN 88-2;
• различные варианты применения (регулятор соотношения газ/воздух, ноль-регулятор);
• широкий диапазон выходного давления;
• очистка входящего потока, защита устройства от повреждений;
• продолжительная служба (40 лет).

Компания Madas выпускает регуляторы давления газа с различными вариантами соединений, комплектацией, диапазонами настройки пружины, назначением. Узнать больше информации о характеристиках оборудования можно у наших консультантов.
