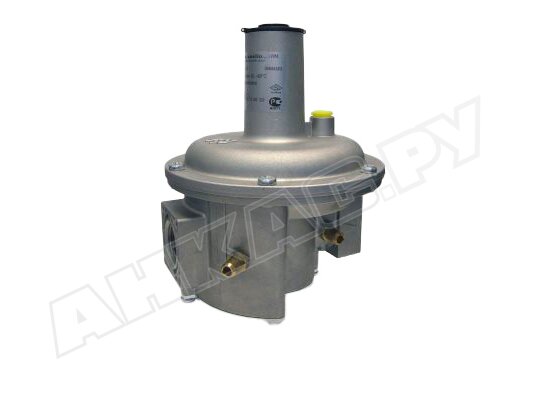

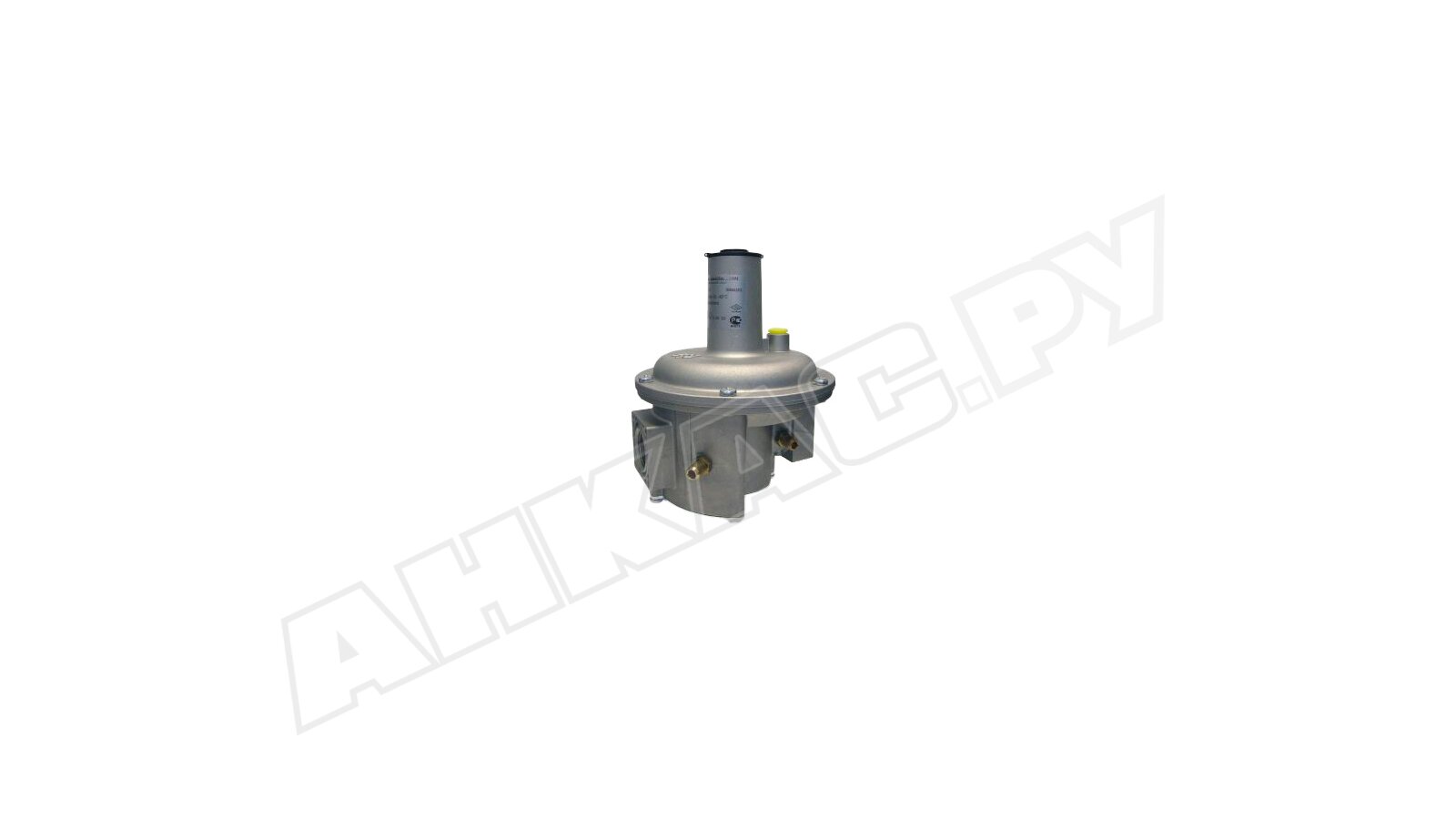

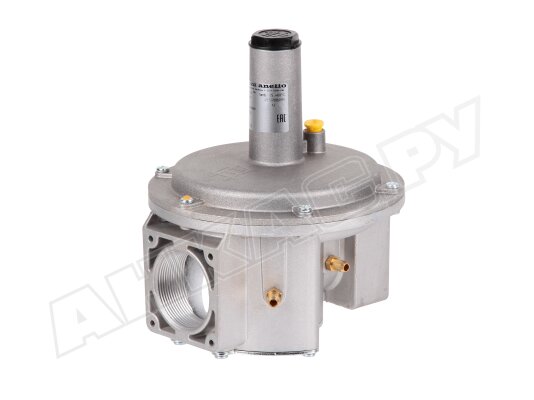

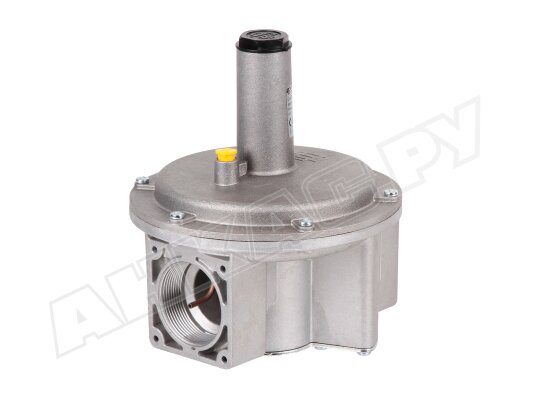

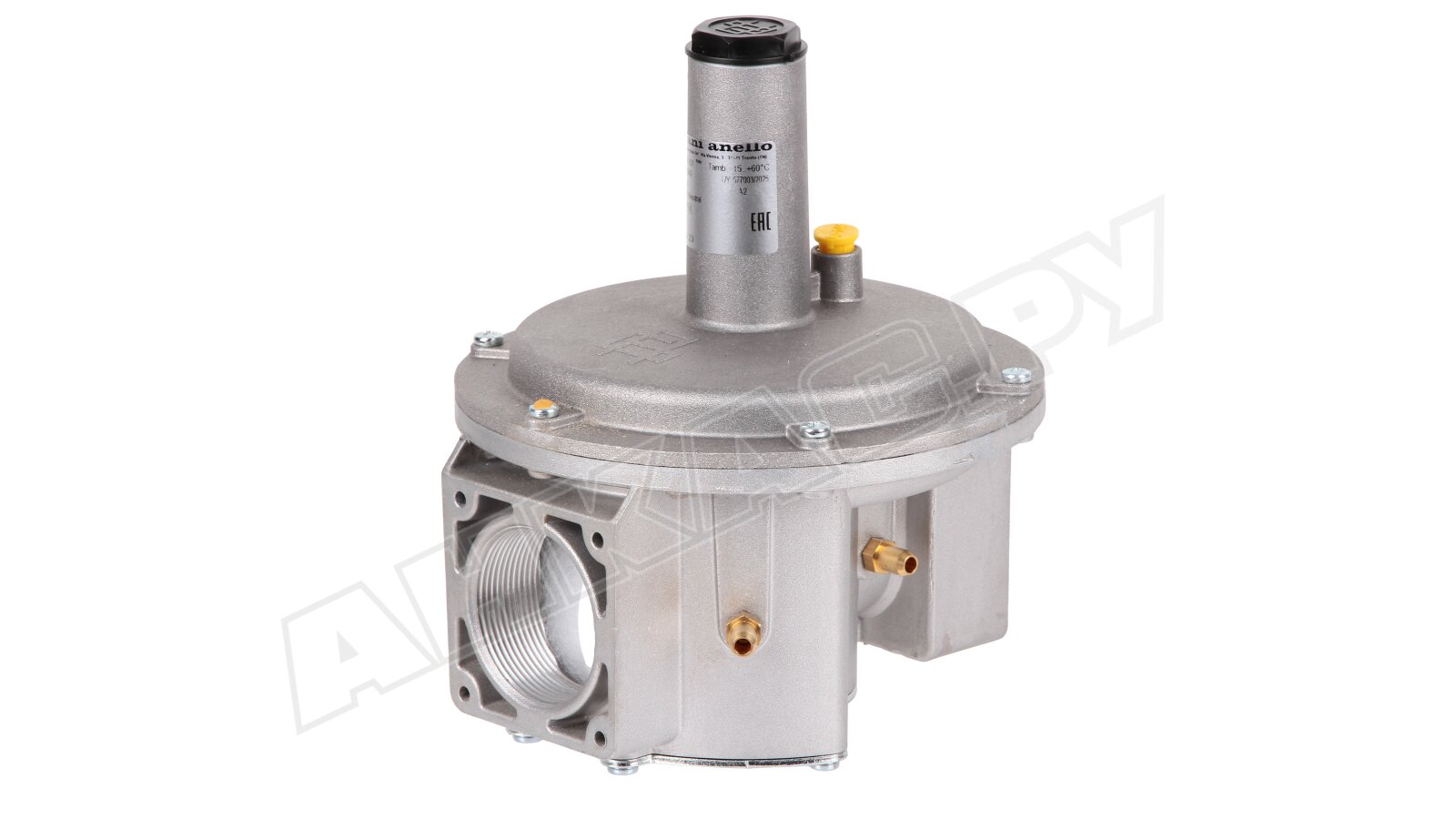

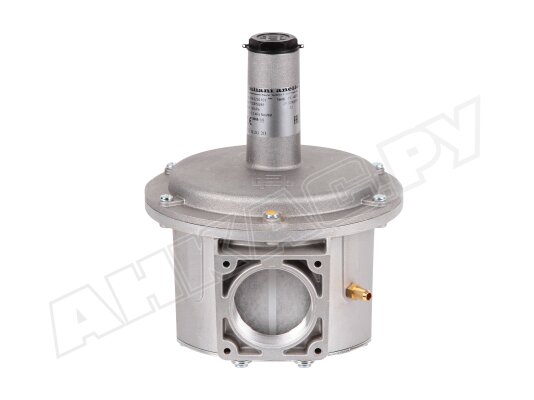

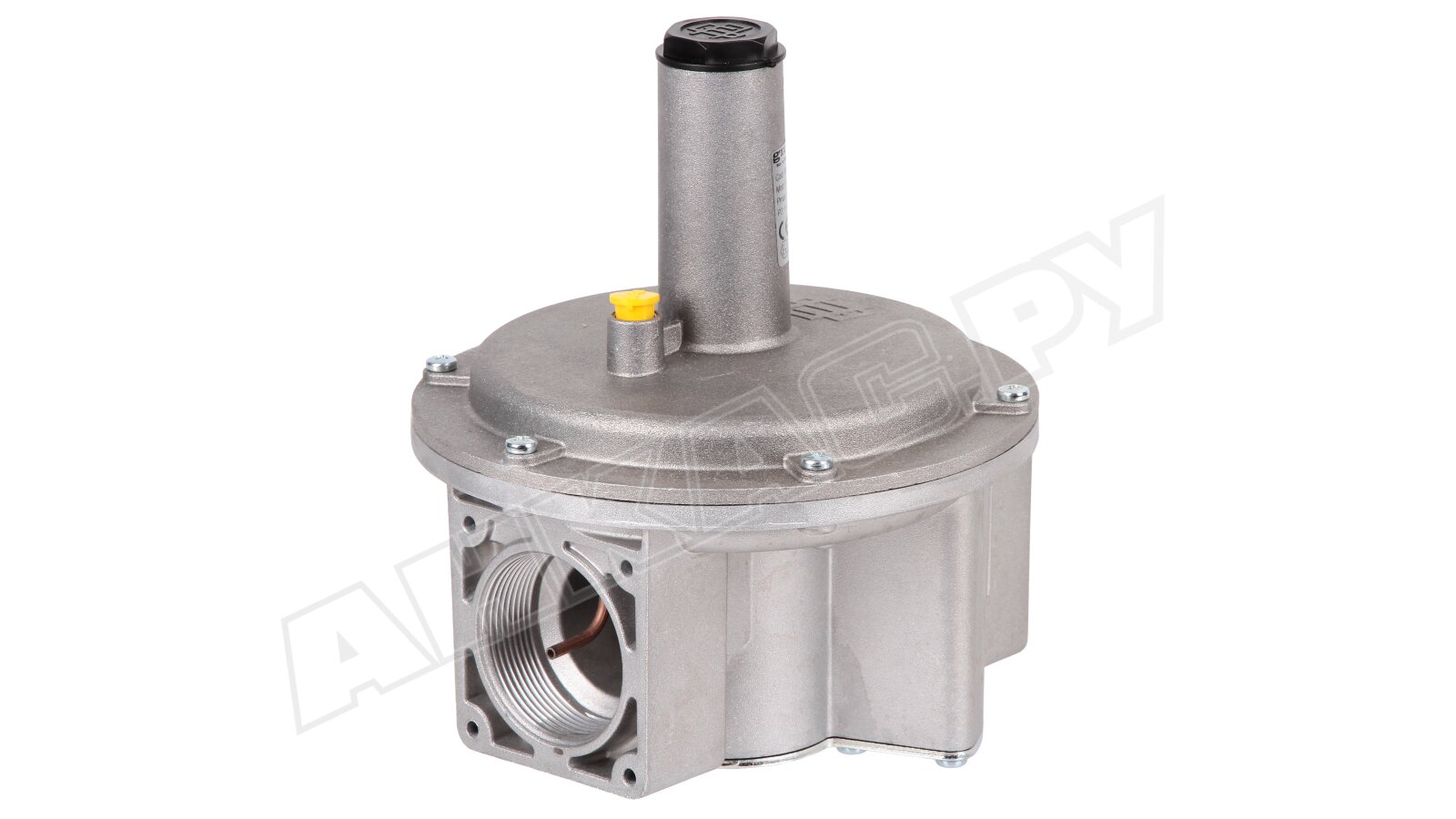

Регулятор давления газа Giuliani Anello FGDR50/40

Регулятор давления газа Giuliani Anello FGDR50/40, арт: 009.0234.101 служит для автоматического понижения и поддержания давления газа на установленном уровне в соответствии с настройкой пружины. Применяется в промышленных системах сжигания газа. Соответствует евростандарту EN 88-1.

Применение

Регулятор встраивается в газовое оборудование, потребляющее природный, городской, сжиженный газ или другие нейтральные газы. Входит в состав систем с автоматическими горелками (газ, газ/жидкое топливо), газораспределительные установки.

Основные параметры и особенности:

• давление газа на входе: P2 (рабочий диапазон) + 30 мбар….500 мбар;
• оснащение нейтральной пружиной, настройка выходного давления в пределах: 10-25 мбар;
• соответствие классу А гр. 2 по европейскому стандарту EN88-1;
• резьбовой способ присоединения, размер отверстий Rp 2";
• механическая прочность по евростандарту EN 13611;
• диапазон эксплуатационных температур: -15...+60 °C;
• установка в систему: горизонтальное расположение мембраны.

Конструкция и комплектация

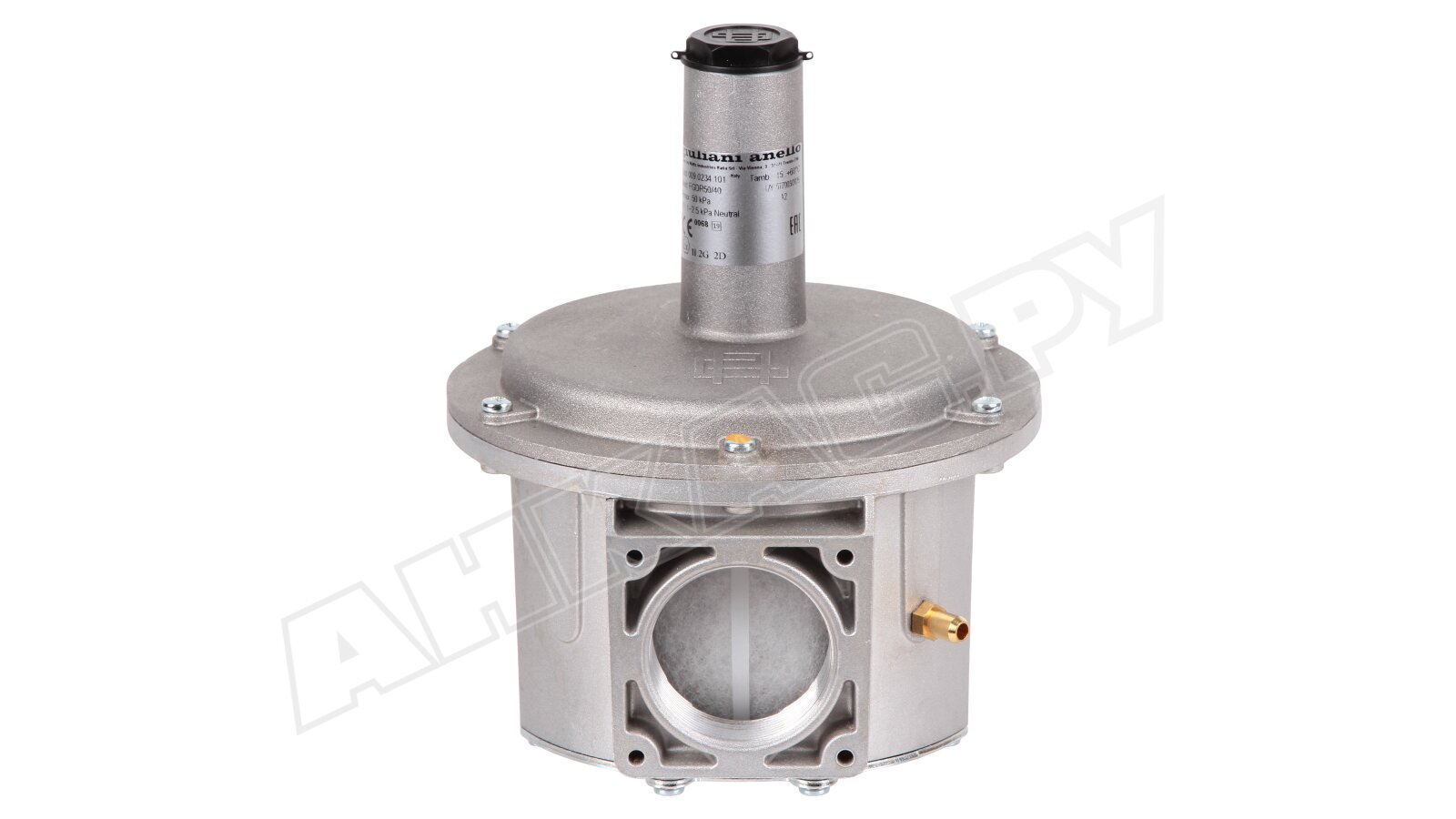

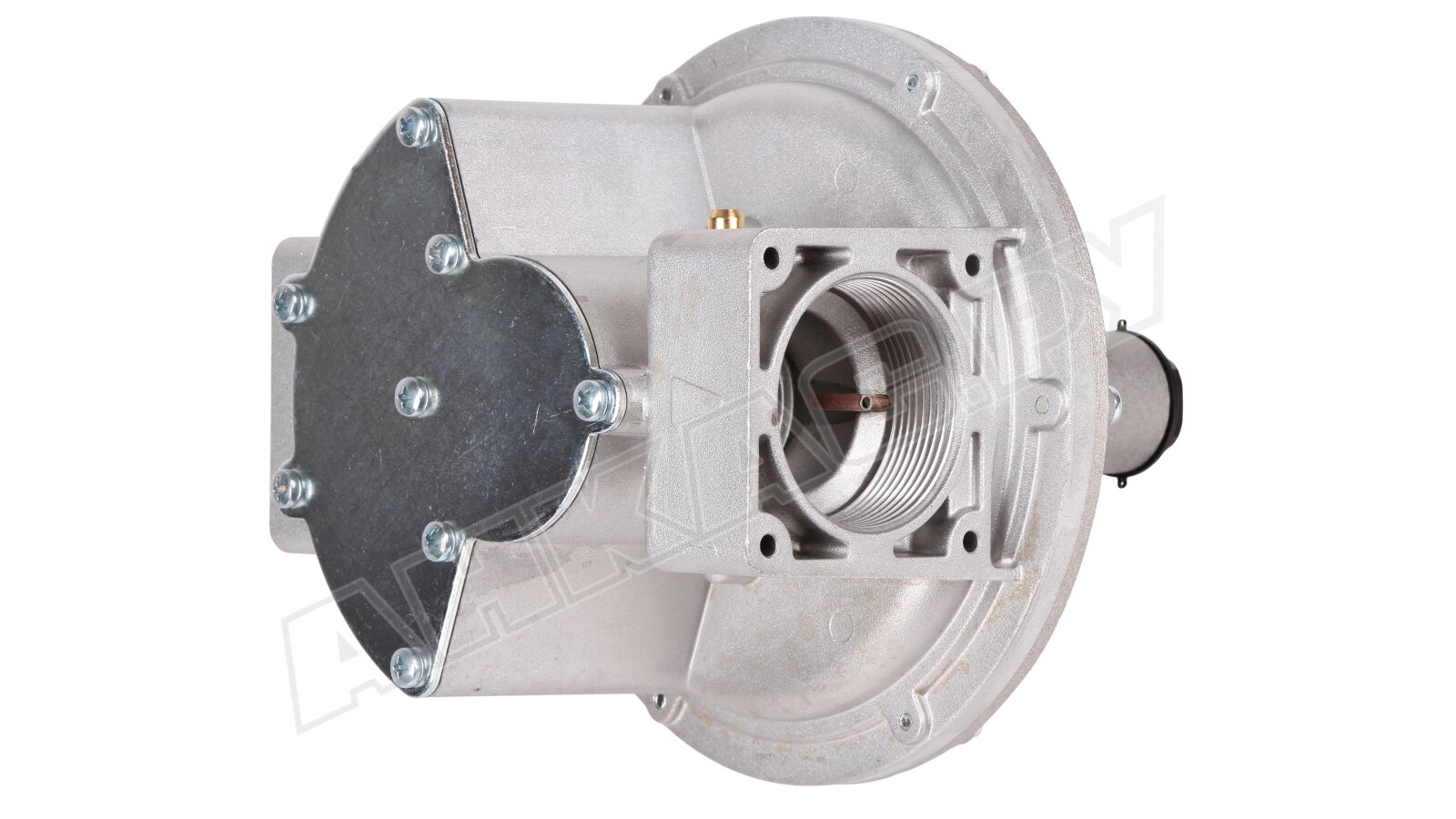

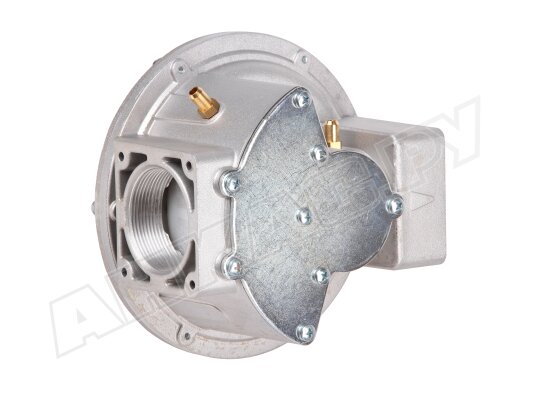

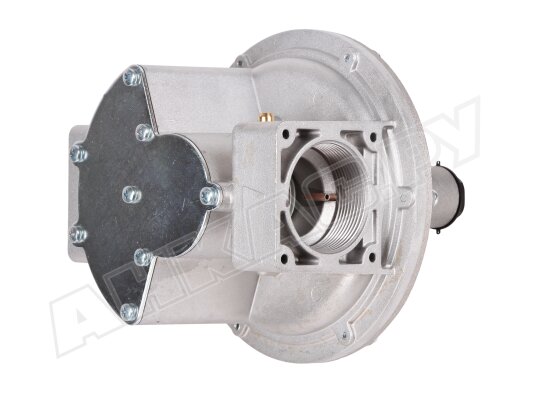

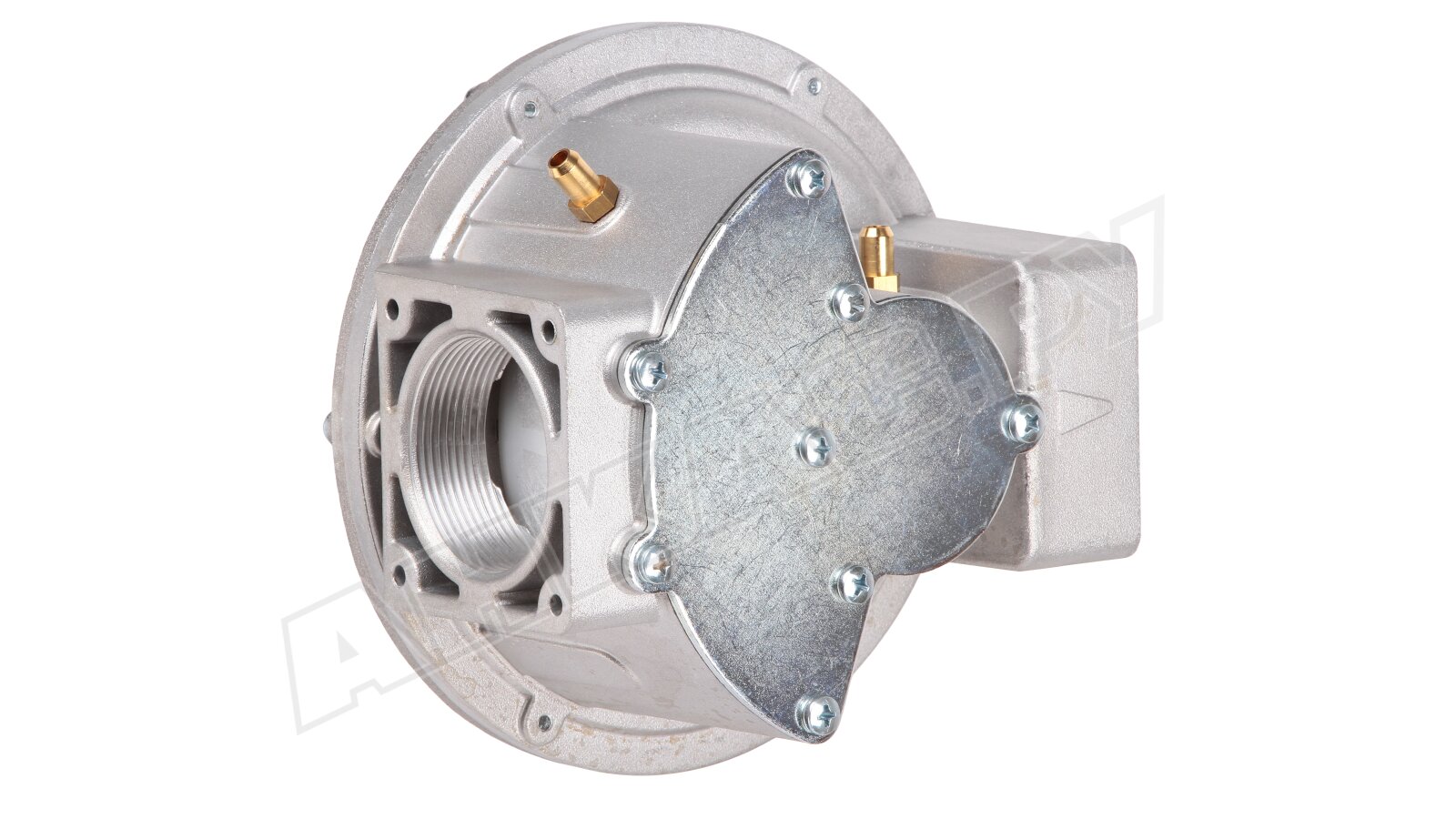

Регулятор давления FGDR оснащен коррозиестойким корпусом со съемной крышкой, отлитыми под давлением из сплава алюминия. Внутренние детали изготовлены из алюминия, стали, латуни и синтетических материалов. Поступающий поток проходит через встроенный фильтр, очищаясь от загрязнений.

В состав регулятора входят компенсационная, предохранительная, рабочая мембраны и герметизирующие уплотнения из NBR-каучука. За счет встроенной предохранительной мембраны отсутствует необходимость в установке патрубка для отведения газа, обеспечивается достаточная герметичность газовой магистрали при повреждении рабочей мембраны (с объемом утечки не более 70 дм3/ч).

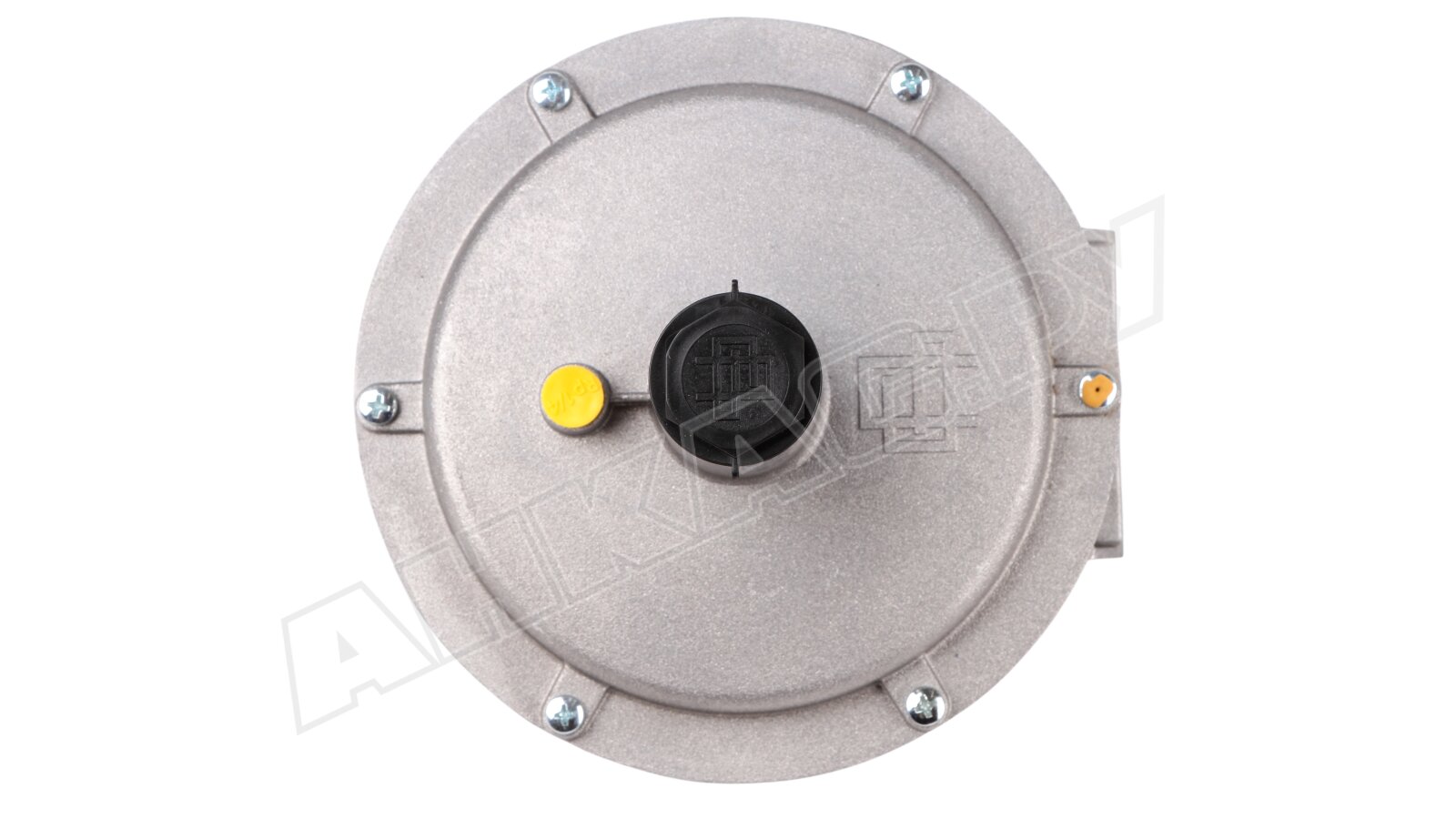

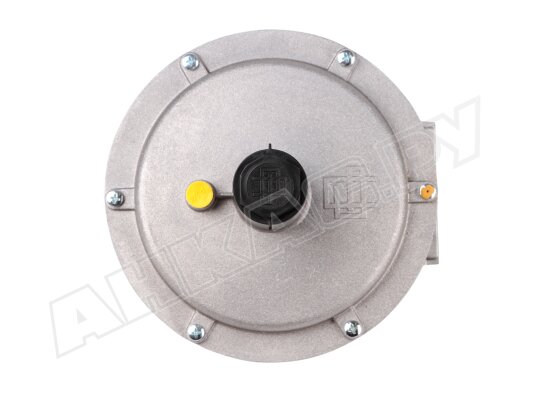

Регулятор оснащен штуцерами для измерения входного и выходного давления. Для задания выходных параметров предусмотрен регулировочный винт. Доступ к узлу настройки осуществляется сверху.

Регуляторы FGDR не требуют технического обслуживания. Установленный на входе фильтр необходимо периодически очищать от загрязнений.

Требования по монтажу

Регулятор устанавливается с горизонтально расположенной мембраной с помощью резьбовых фланцев. Стрелку на корпусе необходимо совместить с направлением потока газа. Все операции по монтажу и настройке проводятся профильным специалистом.
