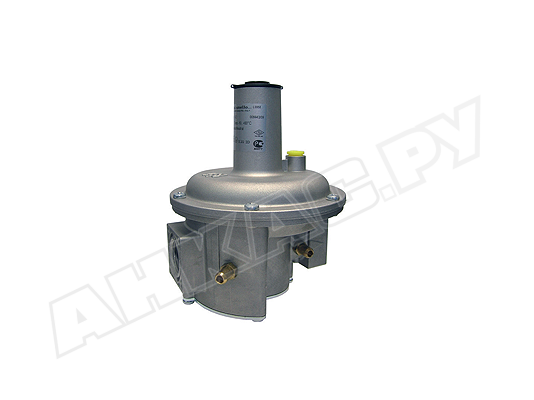

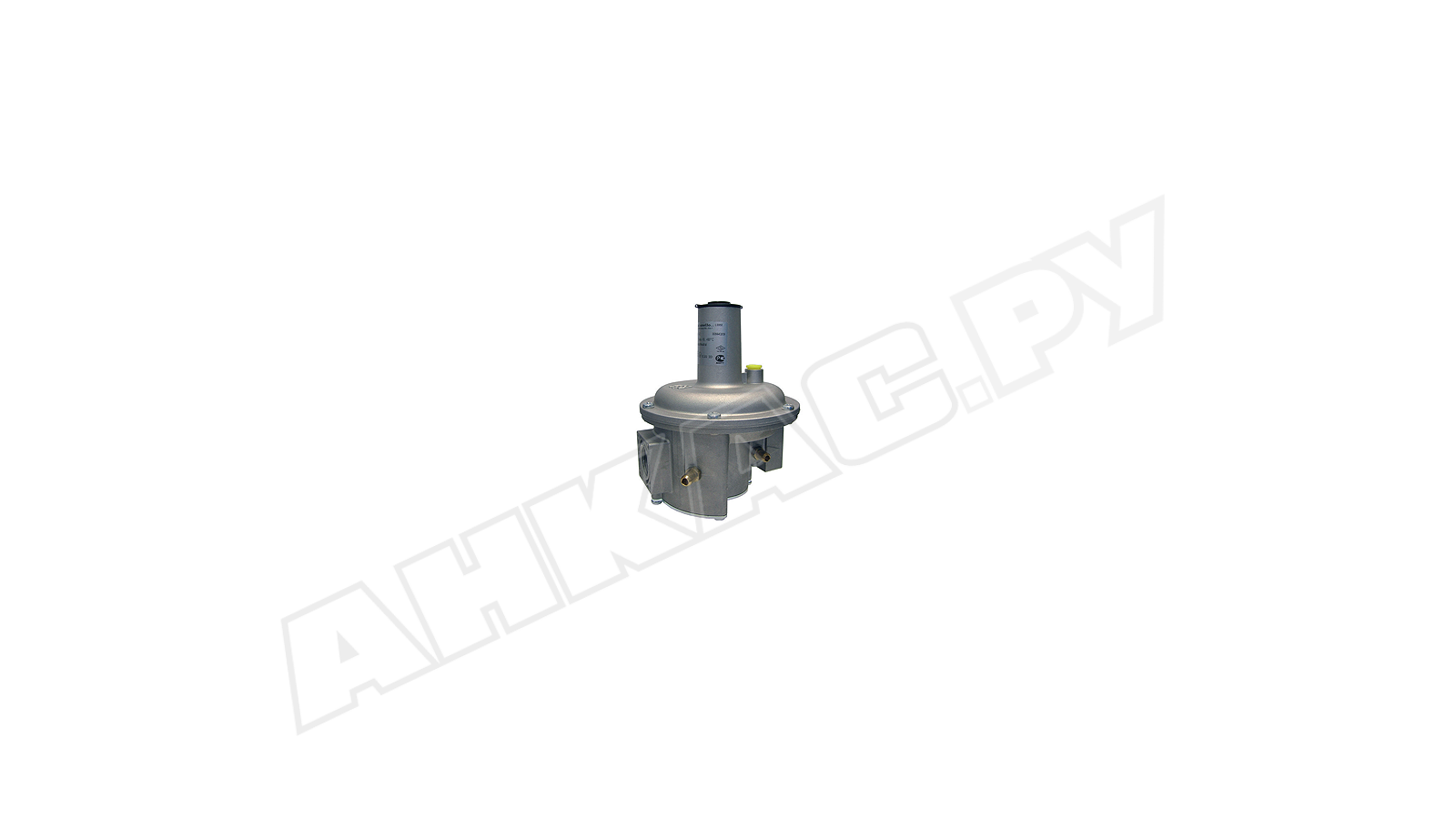

Регулятор давления газа Giuliani Anello FGD40

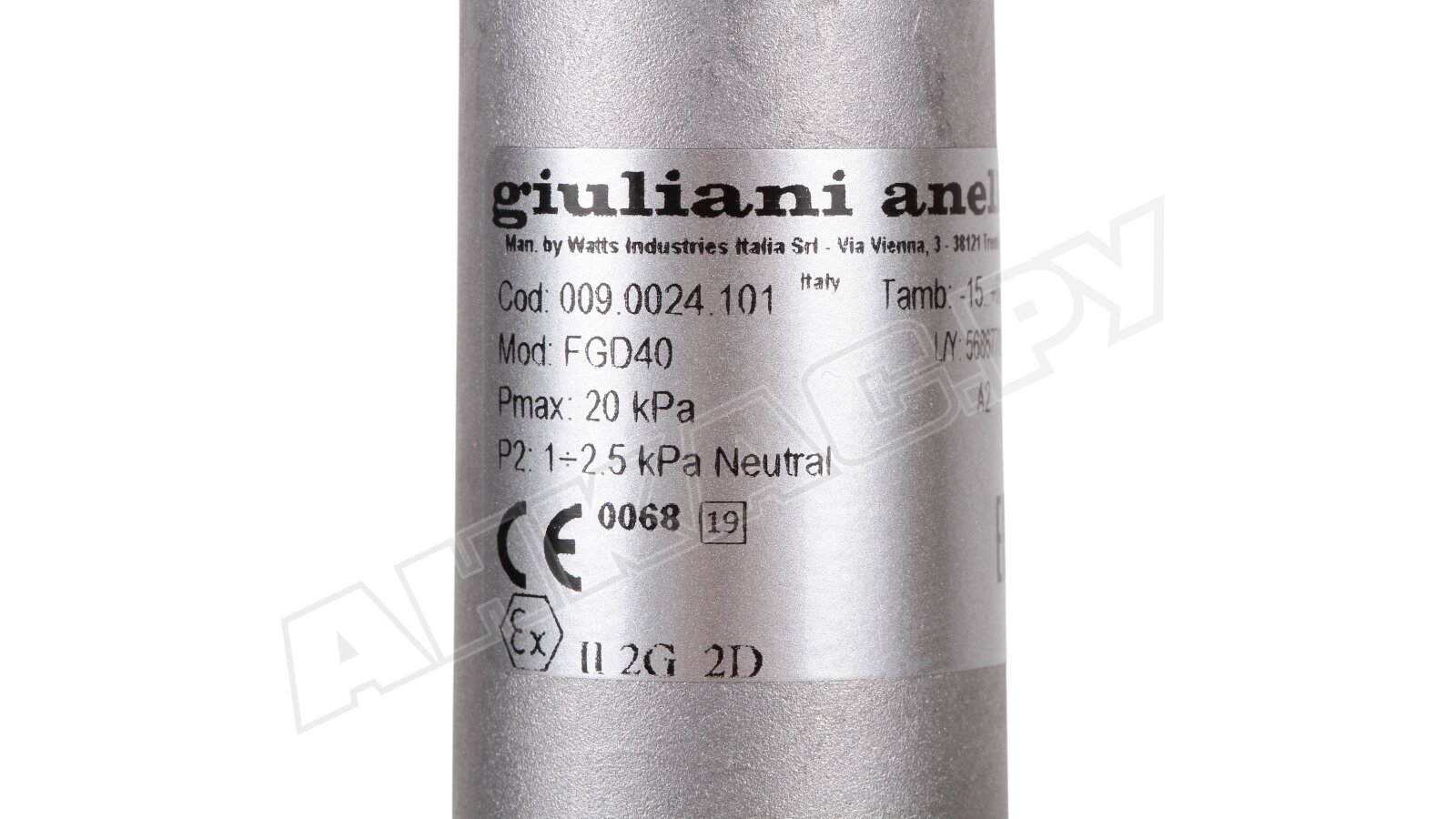

Регулятор давления газа Giuliani Anello FGD40, арт: 009.0024.101 обеспечивает точное регулирование, стабильные параметры выходного давления независимо от изменения давления в газовой магистрали. За счет высокопрочной литой конструкции, надежным герметизирующим уплотнениям, оснащения предохранительной мембраной способствует безопасной эксплуатации газового оборудования, исключению утечек. Предназначен для оснащения промышленного газового оборудования с давлением до 0,2 бар. Соответствует европейскому стандарту EN 88-1.

Применение

Регулятор Giuliani Anello FGD40 служит для оснащения автоматических газовых/ комбинированных горелок, газораспределительных установок, потребляющих природный, городской, сжиженный газ и другие неагрессивные газы.

Основные параметры и особенности:

• оснащение нейтральной пружиной с рабочим диапазоном (Р2) 10-25 мбар;
• допустимое входное давление газа: P2 + 5 мбар…200 мбар;
• класс А гр. 2 по евростандарту EN88-1 (не испытан на закрытие);
• монтаж в газовую линию на резьбу Rp 1 1/2";
• механическая прочность по нормам EN 13611;
• эксплуатация в условиях внешних температур: -15...+60 °C;
• для монтажа с горизонтальным размещением мембраны.

Устройство регулятора FGD40

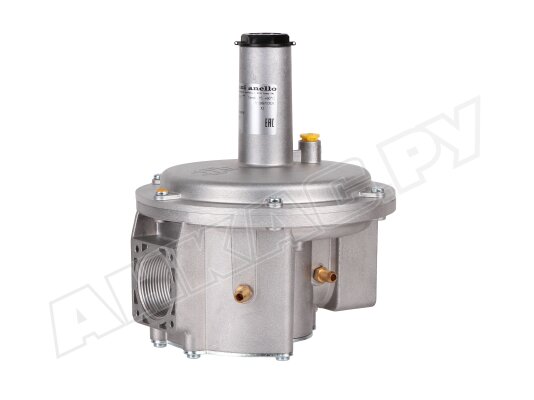

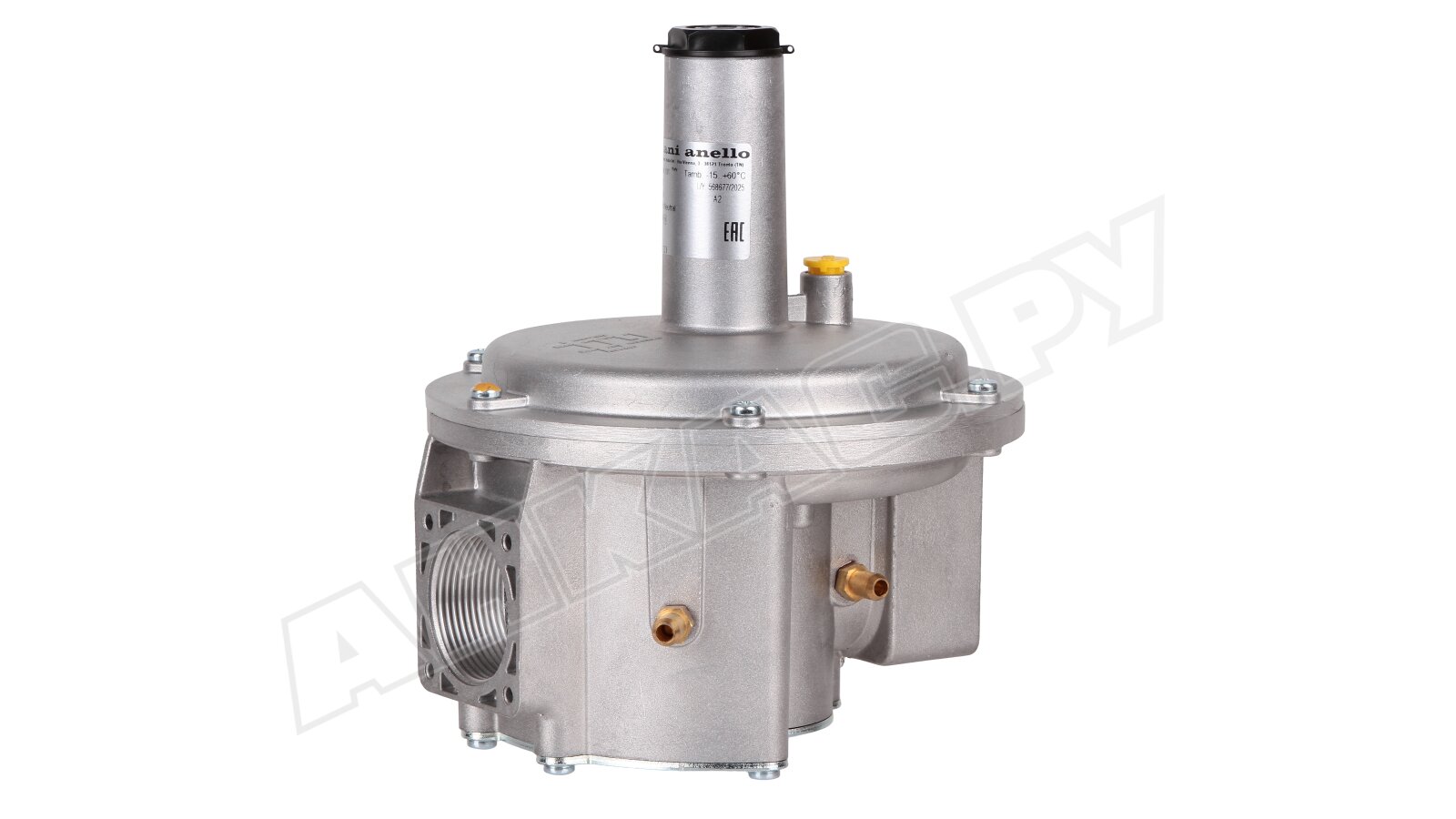

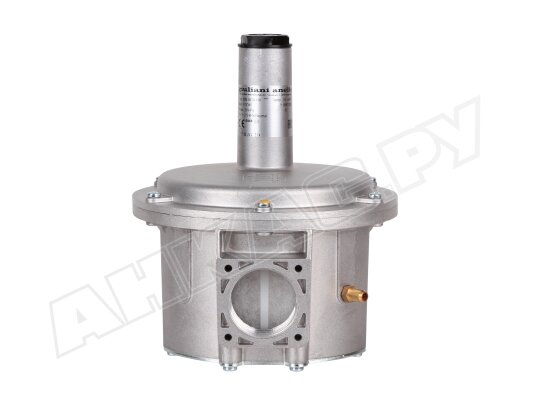

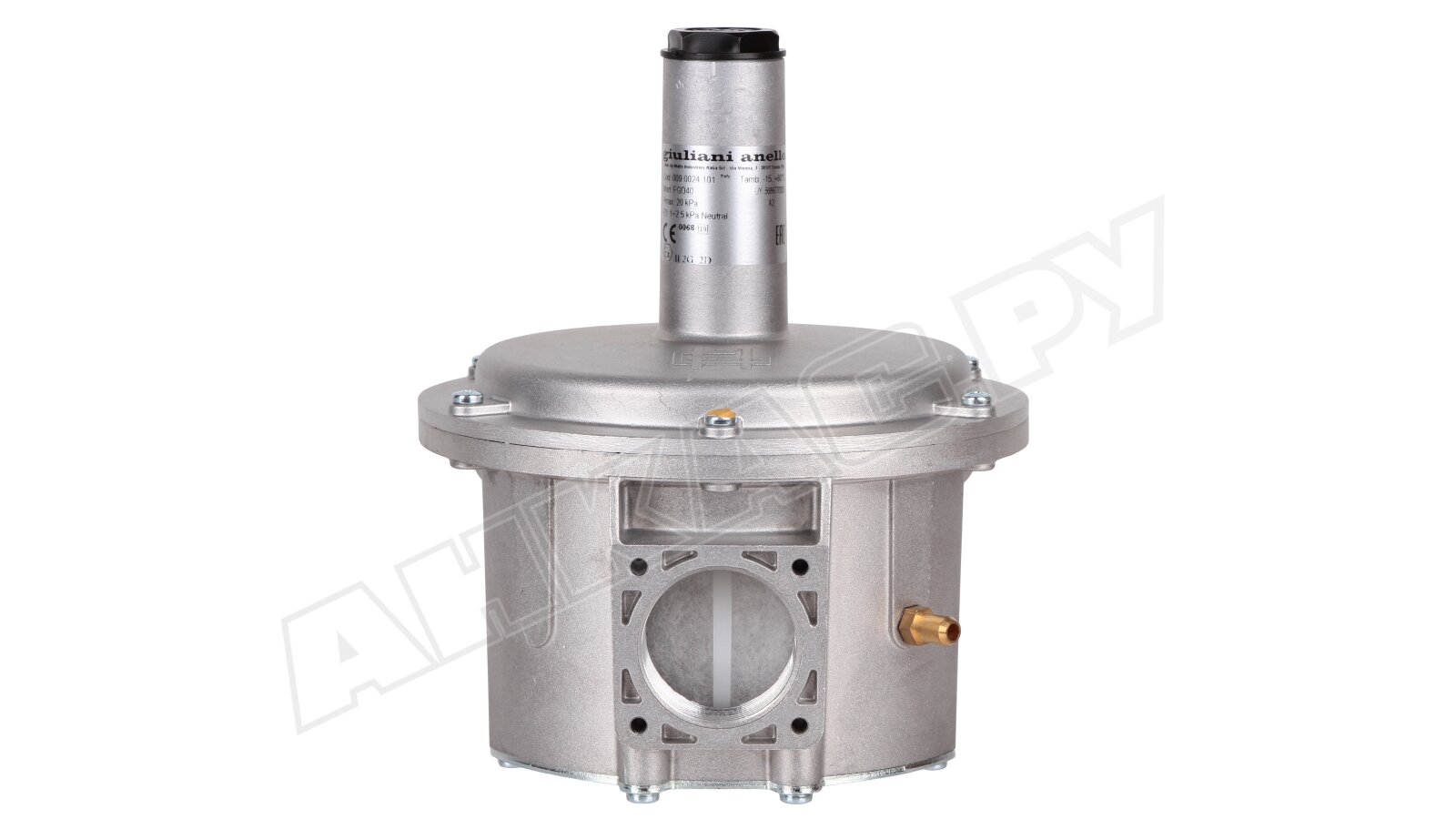

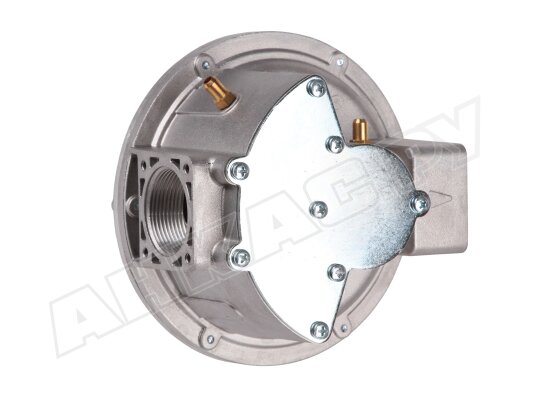

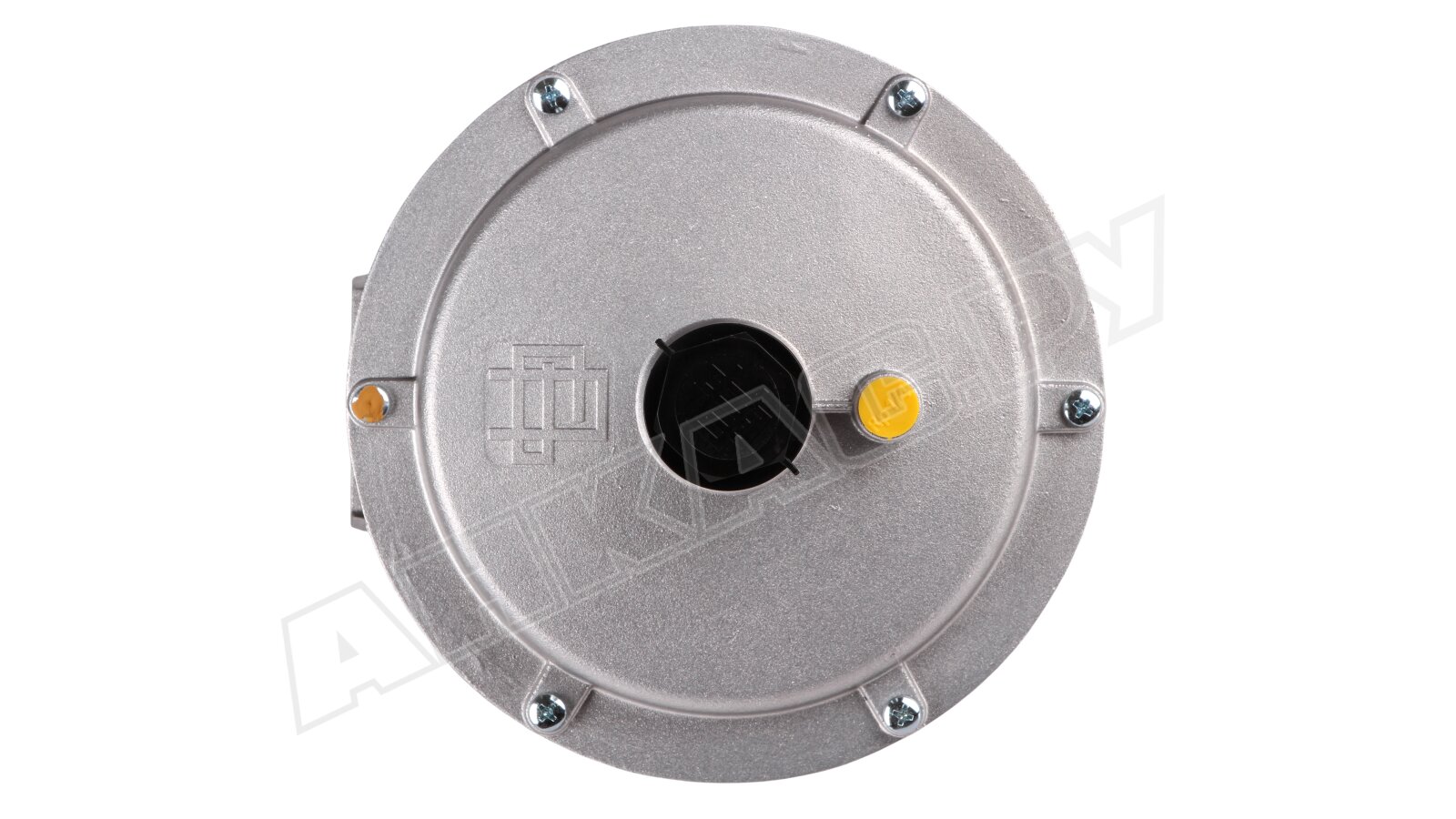

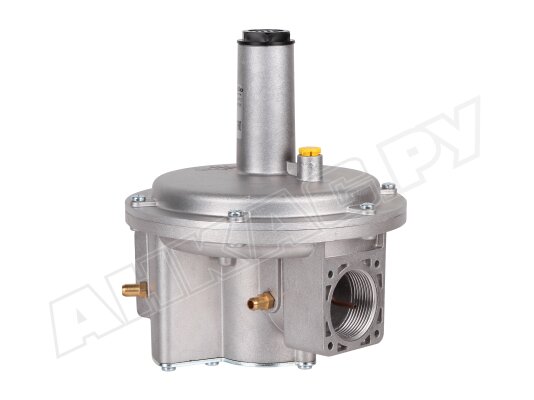

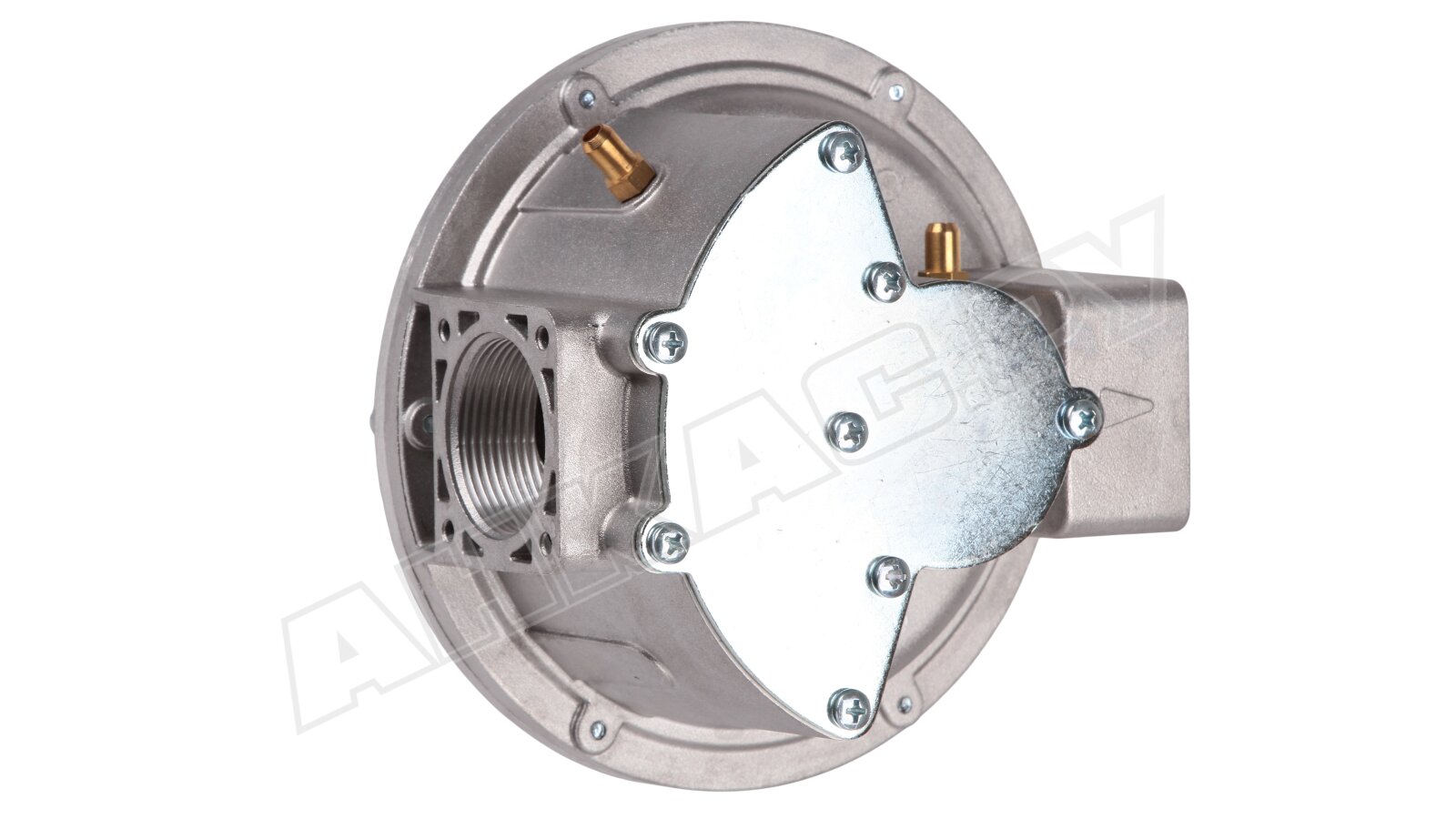

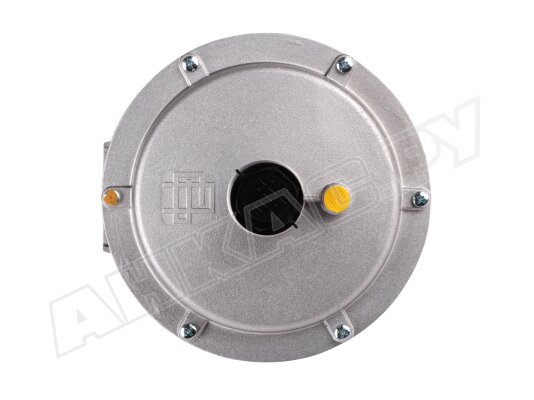

Регулятор давления FGD оснащен алюминиевым литым корпусом со съемной крышкой, под которой расположен винт регулировки давления. Внутренние детали изготовлены из долговечных, коррозиестойких материалов: алюминия, стали, латуни, NBR-каучука. На входе смонтирован обслуживаемый газовый фильтр, который обеспечивает защиту мембран и уплотнений от засорения и повреждения грубыми частицами. Регулятор оснащен штуцерами для замеров давления.

Регулятор укомплектован тремя мембранами и герметизирующими прокладками из газонепроницаемой резины. Компенсационная мембрана отвечает за стабилизацию входного давления, рабочая мембрана поддерживает выходное давление в соответствии с настройками, предохранительная мембрана служит для герметичности газовой линии. В случае повреждения рабочей мембраны утечка не превышает 70 дм3/ч. За счет предохранительной мембраны отсутствует необходимость в установке патрубка для отведения газа.

Регуляторы давления FGD нетребовательны в обслуживании. В ходе эксплуатации требуется только очищать фильтр (одновременно заменяется прокладка крышки фильтра). Замена мембран проводится с учетом рекомендаций производителя.

Монтаж и настройка регулятора

Регулятор должен устанавливаться только на горизонтальной газовой линии. Для фиксации на газопровод используются резьбовые фланцы. Важно правильно установить регулятор, совместив стрелку на корпусе с направлением потока газа.

Задание выходных параметров давления осуществляется вращением регулировочного винта (поворот по часовой стрелке повышает давление, против часовой стрелки – понижает). Для доступа к настройкам необходимо снять крышку. Все операции по монтажу и регулировке должен выполнять квалифицированный персонал.
