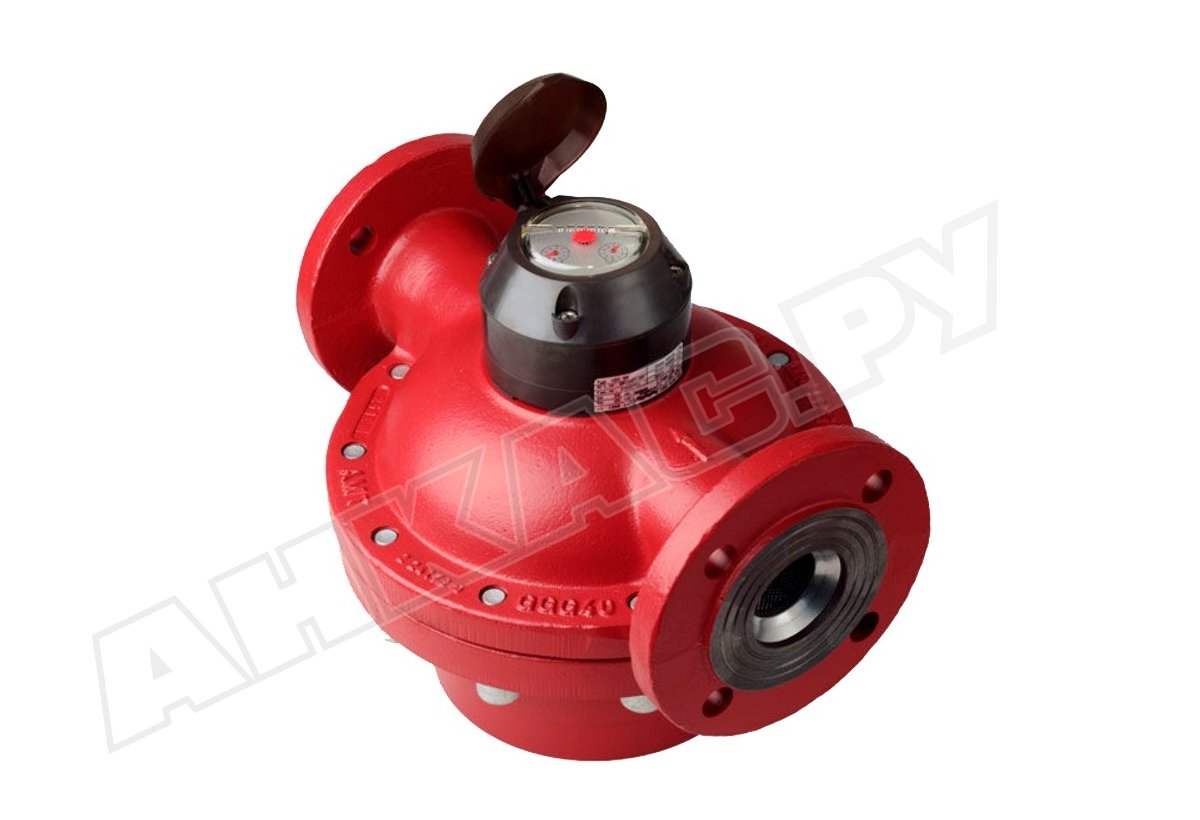

Расходомер Aquametro VZOA 50 FL 180/25-IN 1

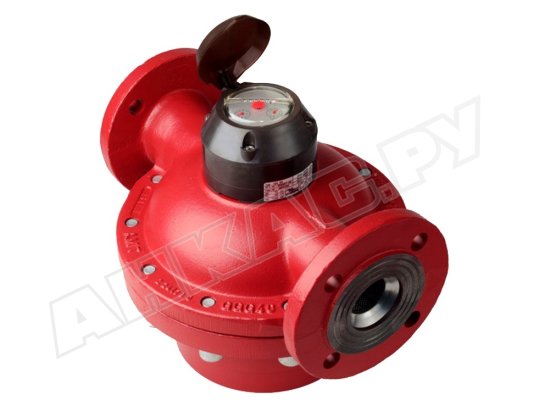

Расходомер Aquametro VZOA 50 FL 180/25-IN 1, арт: 92330 входит в линейку CONTOIL®, отличающуюся высокой точностью измерений при любых условиях эксплуатации. Измеряет общий расход топлива с погрешностью до 0,5%. Снабжен импульсным выходом для интеграции в автоматизированные системы управления и контроля. Выделяется в своей серии максимальным диаметром проходного отверстия и максимальной температурой рабочей среды: 2 дюйма и 180 градусов. Начинает отсчет литров с заявленной точностью при скорости потока 750 л/ч.

Особенности расходомеров серии VZOA

Механический расходомер CONTOIL® работает по волюметрическому принципу измерений, что способствует точному учету независимо от вязкости, температуры топлива, вибрационных воздействий. Счетчик регистрирует вращение кольцевого поршня при протекании потока через камеру.

Расходомер подходит для прямых и дифференциальных измерений, может работать в паре. Пригоден для специальных применений: испытательных стендов, проведения расчетных операций со строгими допусками или калибровкой.

При дифференциальных измерениях подсчитывается объем топлива, протекающего вперед и назад. Разность между этими значениями рассматривается как расход. Минимальную погрешность обеспечивают счетчики VZOA, откалиброванные парами и точно настроенные под конкретную установку.

Основные параметры:

• механическое счетное устройство для отслеживания общего расхода;
• минимальная и максимальная пропускная способность: 750 и 30000 л/ч;
• выход для импульсного сигнала IN 1;
• принцип измерений: прямой, дифференциальный;
• возможная погрешность измерений: ± 0,5%;
• максимальное давление топлива: 25 бар;
• контролируемая среда: дизтопливо, легкое/ среднее/ тяжелое топливо;
• диаметр отверстий на входе и выходе потока: 2 дюйма;
• установка в любом положении (кроме калиброванных моделей);
• температура топлива: не более +180 °C;
• операционные температуры (окружающая среда): -25...+80 °C;
• срок гарантийного обслуживания: 1 год.

Конструкция Aquametro VZOA

Счетчик CONTOIL® собран в корпусе из латунного литья, оснащен латунной камерой, поршнем из анодированного алюминия, уплотнениями из фтор-эластомера. Рассчитан на высокотемпературное воздействие, до +180 °С.

Измерительный отсек и надставная части совмещены в едином узле. С топливом контактирует кольцевой поршень, направляющий ролик и электромагнитная муфта. Данные учета передаются из закрытой камеры на роликовый индикатор через электромагнитную муфту. Для удаленного считывания показаний предусмотрен выход импульсного сигнала (датчик не входит в комплектацию).

В конструкции предусмотрен сетчатый фильтр, не допускающий проникновение с потоком твердых частиц и примесей размером от 0,8 мм. Для поддержания высокой точности измерений требуется монтаж основного фильтра перед счетчиком.

Размещение в системе

Расходомер CONTOIL® подходит для монтажа в напорную и всасывающую части топливопровода. Калиброванные счетчики могут устанавливаться только горизонтально. Благодаря поворотной на 360° розетке упрощается выбор оптимального положения для удобства считывания показаний. Монтаж может осуществляться при отсутствии прямолинейных участков трубы вблизи счетчика (после колена, Т-образных соединений, арматуры).

Преимущества:

• высокая точность учета, отклонение в пределах 0,5%;
• широкий спектр применений;
• надежная работа при высокой турбулентности потока;
• возможность удаленного считывания данных;
• монтаж в любую часть трубопровода, без прямых участков трубы;
• нетребовательность в обслуживании и настройке;
• стойкость к высокотемпературному воздействию, давлению среды;
• специальное применение, допуски РТВ, ЕС.

Применение

Расходомеры жидкости Aquametro VZOA используются в промышленных горелках высокой мощности, крупных дизель-генераторах, наземной и водной технике, измерительных установках с метрологическими допусками /калибровкой (опц.), приборах с морскими допусками (опция).
