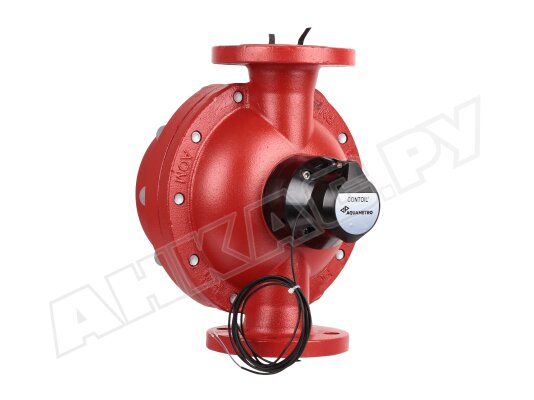

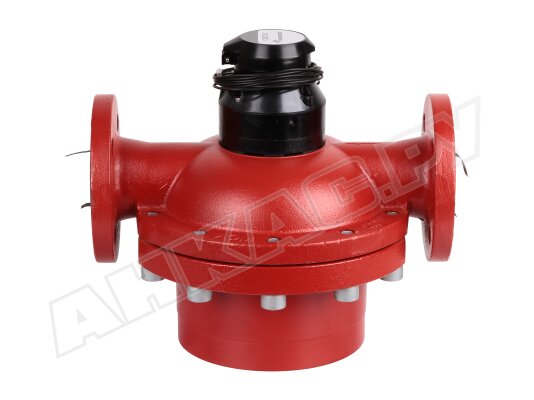

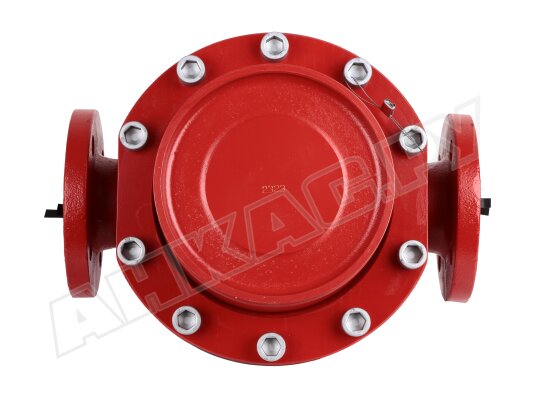

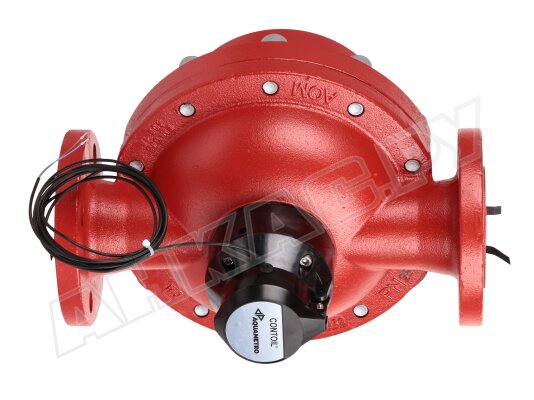

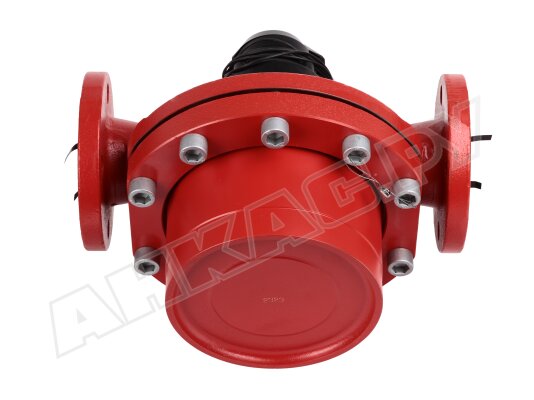

Расходомер счетчик Aquametro VZOA 50 FL 130/25-RV 10

Расходомер счетчик Aquametro VZOA 50 FL 130/25-RV 10, арт: 92313 разработан для оснащения крупных жидкотопливных установок с давлением топлива до 25 бар. Измеряет общий расход жидкого топлива с погрешностью не более 0,5% при скорости потока от 750 л/ч. Выделяется в своей серии максимальным проходным диаметром (2 дюйма). Стабильно работает в условиях высокотемпературного воздействия, тряски и вибраций. Снабжен импульсным выходом для дистанционного контроля результатов измерений.

Особенности расходомеров серии VZOA

Расходомер CONTOIL® является механическим прибором учета, работа которого основана на объемном принципе измерений. Регистрирует вращение кольцевого поршня при протекании потока через измерительную камеру.

Счетчик VZOA применяется для прямого и дифференциального измерения, может работать в паре для сокращения колебаний измеряемых значений. Подходит для специального применения: испытательных стендов, проведения расчетных операций, для которых требуются особые разрешения или калибровка. Имеет допуски РТВ и ЕС.

При дифференциальных измерениях подсчитывается объем жидкости, протекающей вперед и назад и вычисляется разность между этими величинами, которая принимается как расход. При парной калибровке счетчиков VZOA и настройке под особенности конкретной установки достигается максимальная точность измерений.

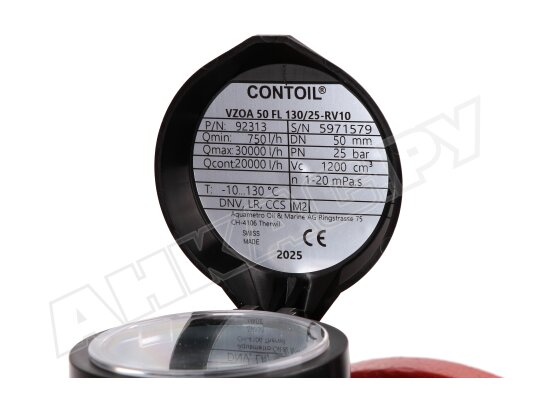

Основные параметры:

• расходомер с механическим счетным устройством, контроль суммарного расхода;
• скорость потока минимум/ максимум: 750 / 30000 л/ч;
• выход для импульсного сигнала RV 10;
• допустимая погрешность учета: ± 0,5%;
• давление контролируемого топлива: до 25 бар;
• рабочая среда: дизельное топливо, легкое/ среднее/ тяжелое топливо;
• диаметр проходных отверстий на входе и выходе: 2 дюйма;
• любое монтажное положение (горизонтально для калиброванных моделей);
• ограничение максимальной температуры топлива: +130 °C;
• допустимая температура окружающего воздуха: -25...+80 °C;
• срок заводской гарантии: 1 год.

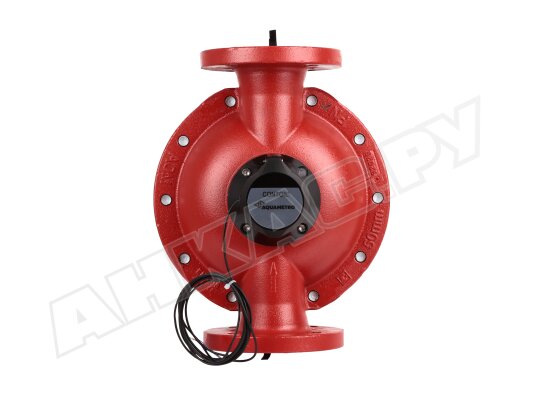

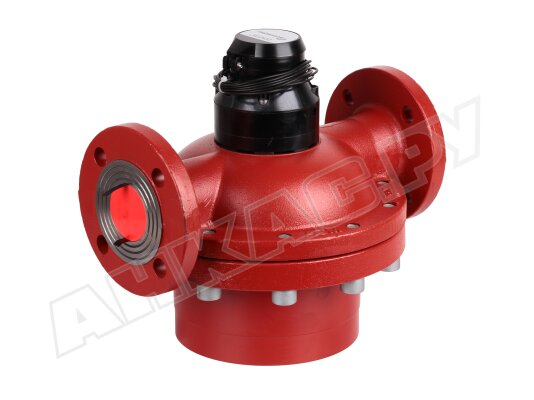

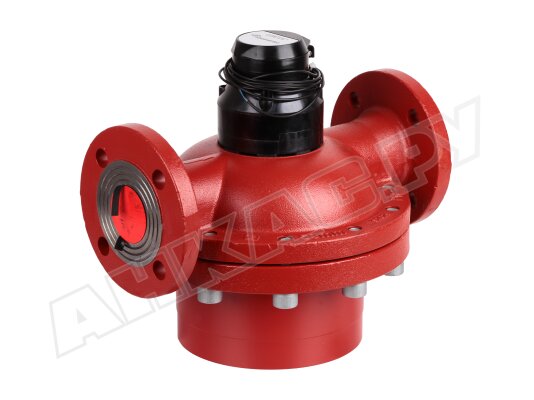

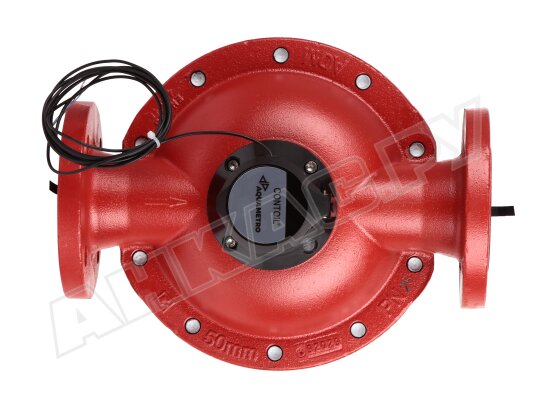

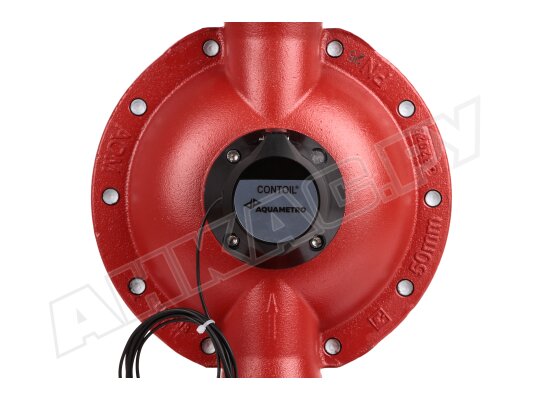

Конструкция Aquametro VZOA

Счетчик CONTOIL® рассчитан на промышленные условия эксплуатации, работу в условиях вибраций и высоких температур. Конструкция произведена из латуни (литой корпус, измерительная камера), анодированного алюминия (кольцевой поршень), фтор-эластомера (уплотнения), пластмассы (дополнительные насадки).

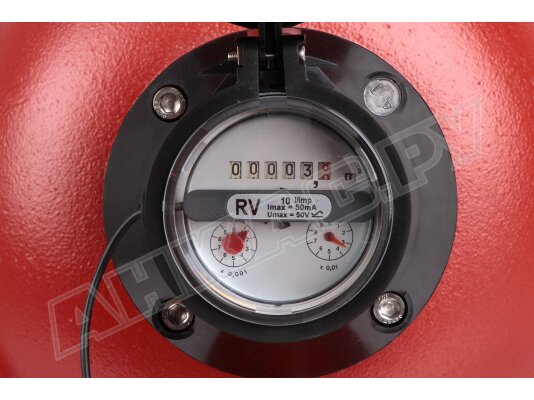

Камера полностью отделена от цифрового индикатора и импульсного датчика. С топливом соприкасаются кольцевой поршень, направляющий ролик и электромагнитная муфта, которая используется для передачи данных учета.

На входе топлива установлен сетчатый фильтр, препятствующий проникновению грубых частиц внутрь прибора. Для сохранения высокой точности измерений необходимо установить перед расходомером основной топливный фильтр.

Монтаж

Расходомеры дизельного топлива VZOA могут размещаться до и после насоса. Калиброванные счетчики устанавливаются только горизонтально. Монтаж может осуществляться вблизи колена, т-образного соединения, арматуры. Отсутствует требование по прямолинейности участков трубы в месте установки прибора.

Преимущества:

• низкая погрешность измерений (± 0,5%);
• точные измерения независимо от вязкости и температуры топлива;
• удаленное считывание данных учета;
• уверенная работа в условиях турбулентности потока;
• широкий спектр применений:
• установка без требования к прямолинейности участков трубопровода;
• нетребовательность в настройке и обслуживании.

Область применения

Расходомеры Aquametro VZOA встраиваются в системы подачи топлива крупной техники, локомотивов, промышленных горелок, применяются в измерительных установках с метрологическими допусками / калибровкой (опция), приборах с морскими допусками (опция).
