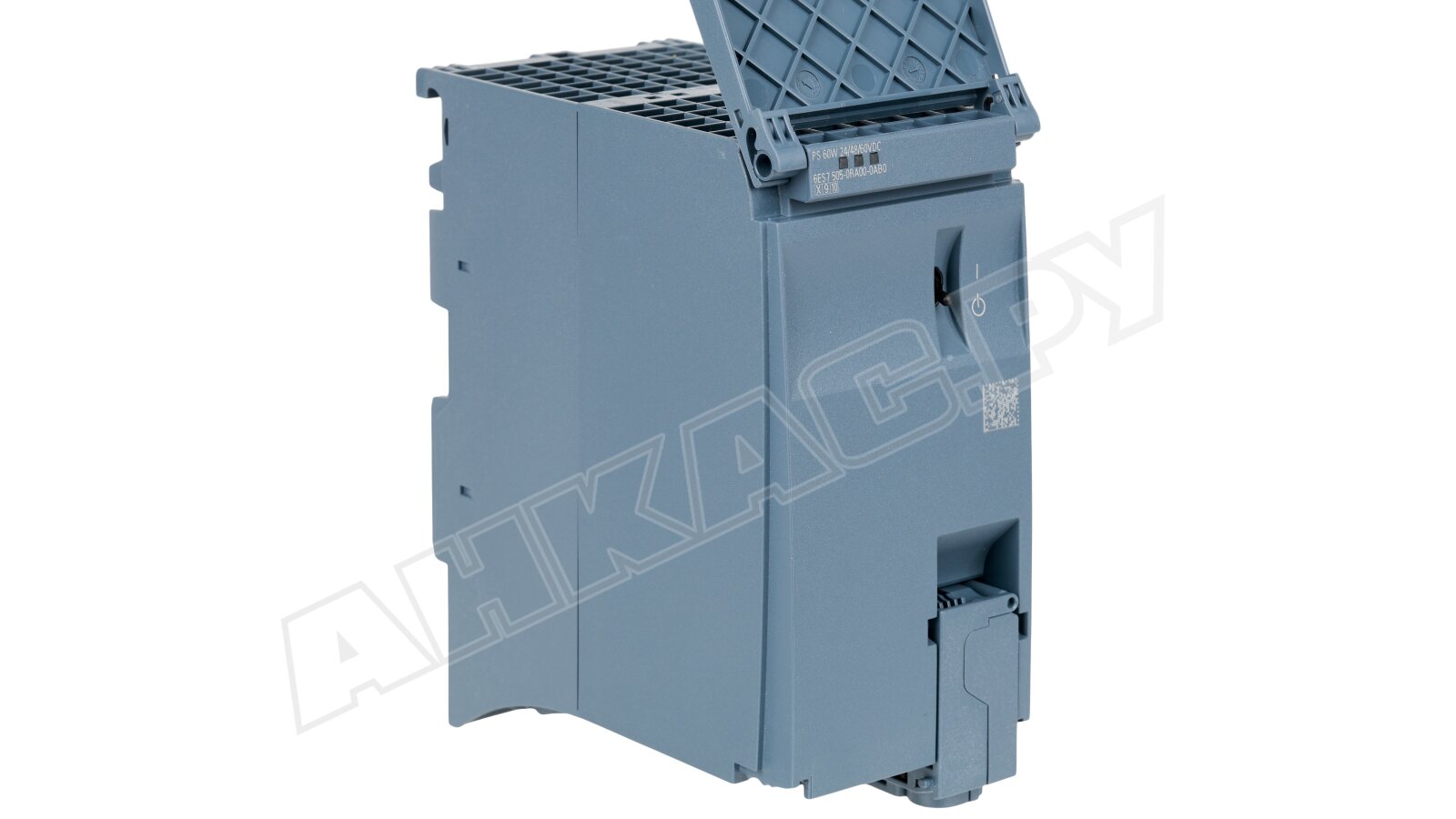

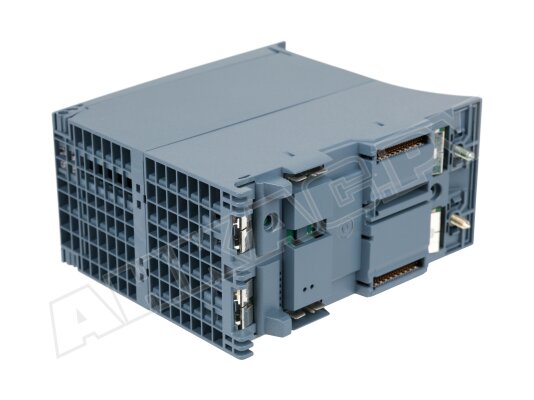

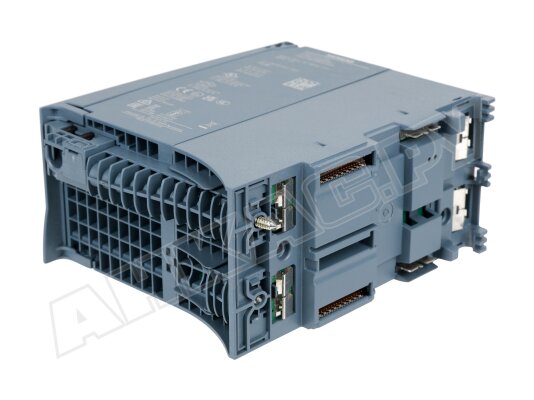

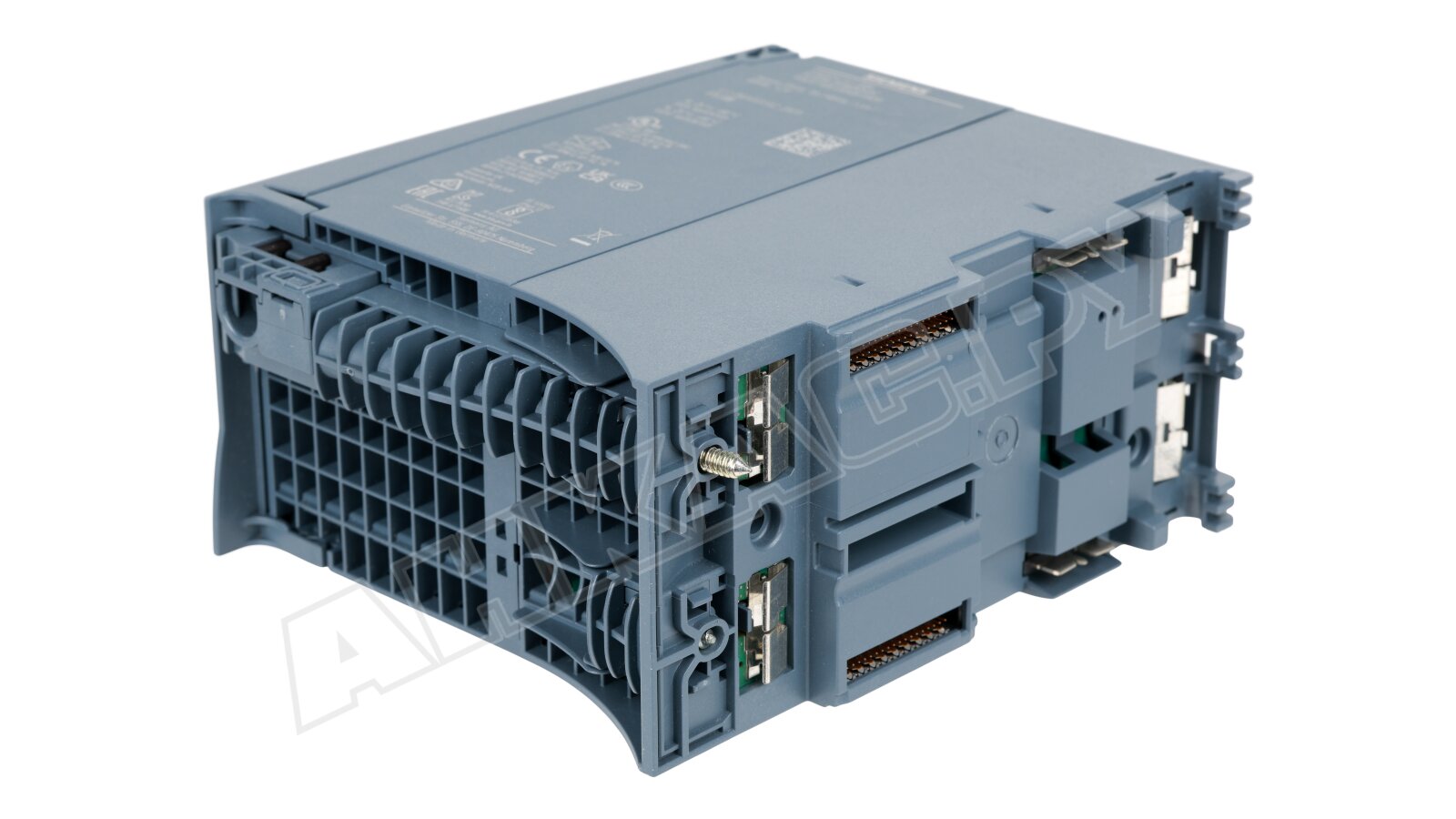

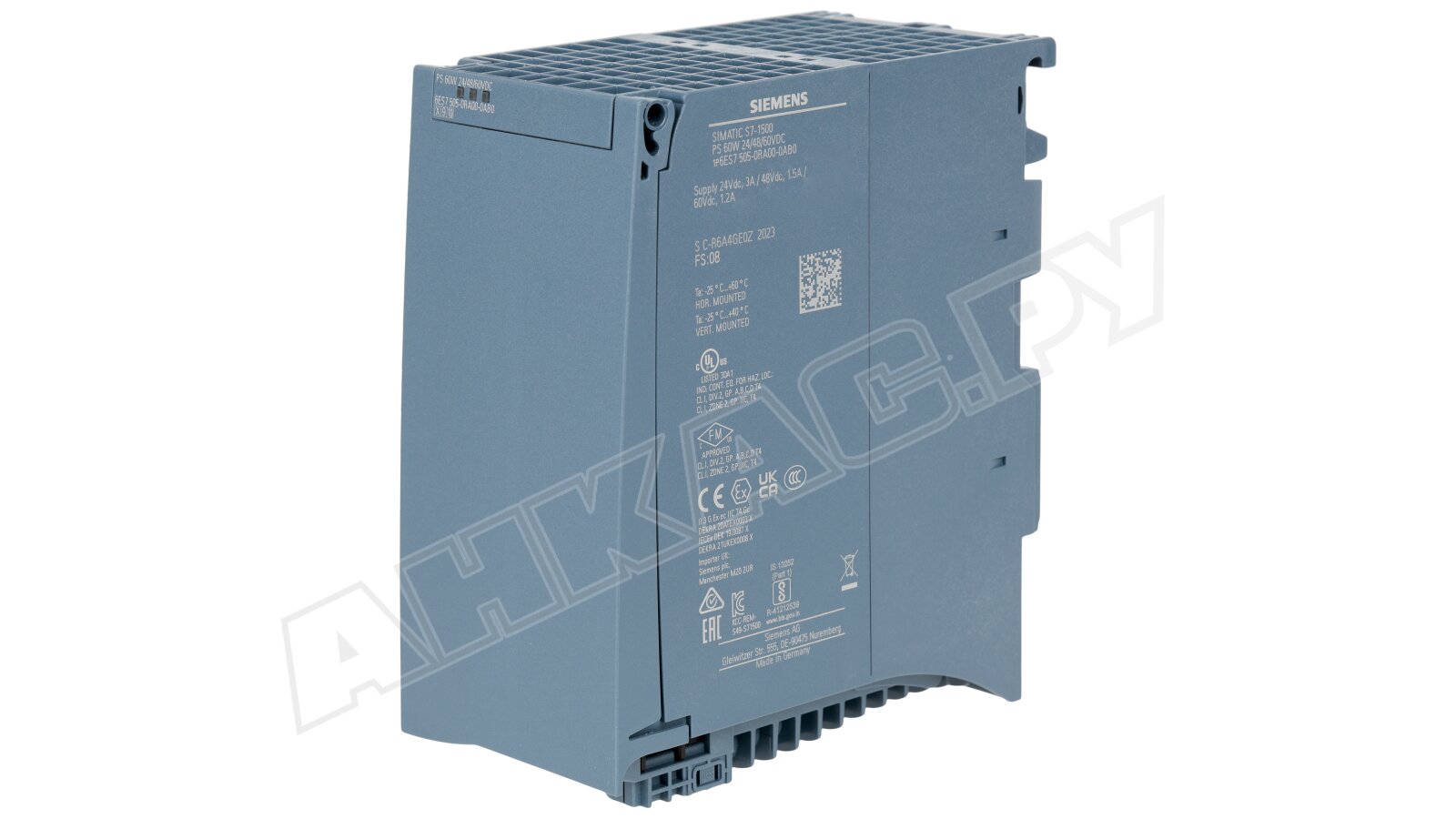

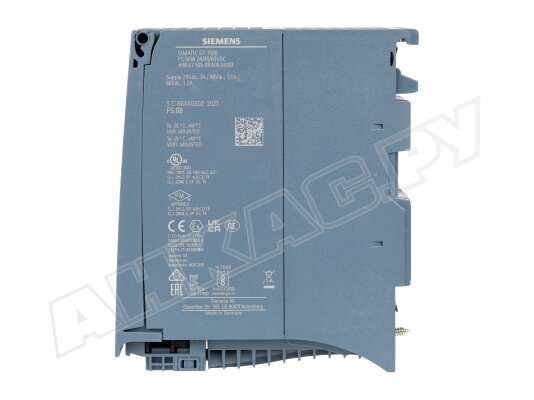

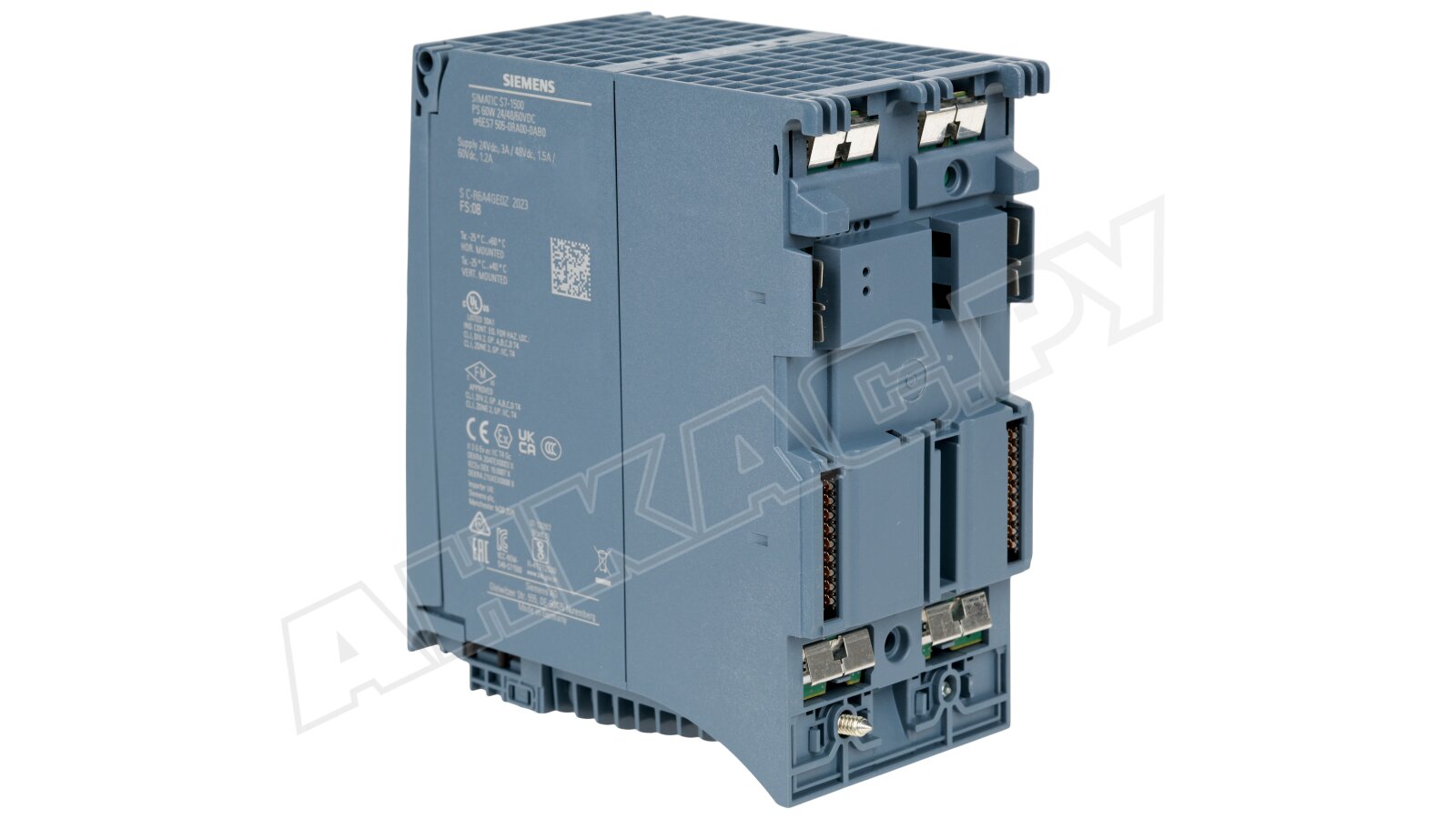

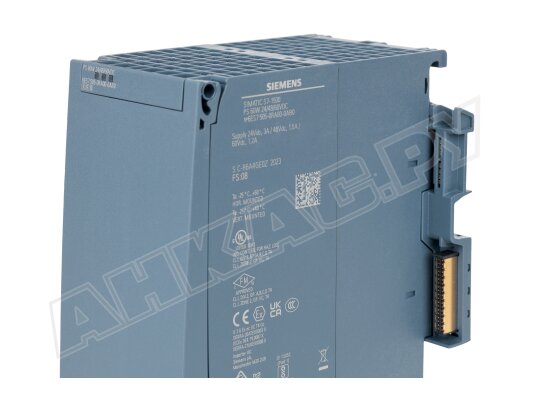

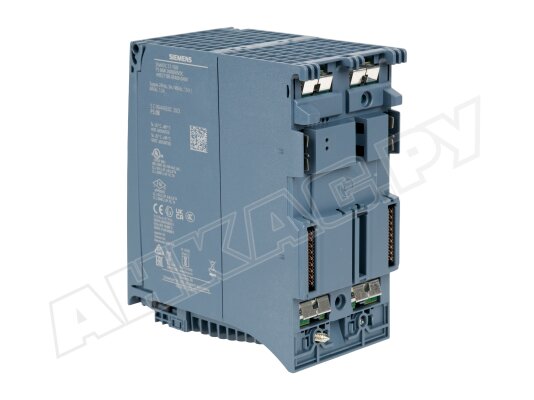

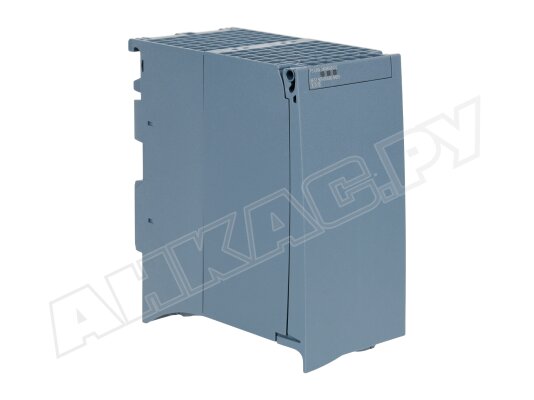

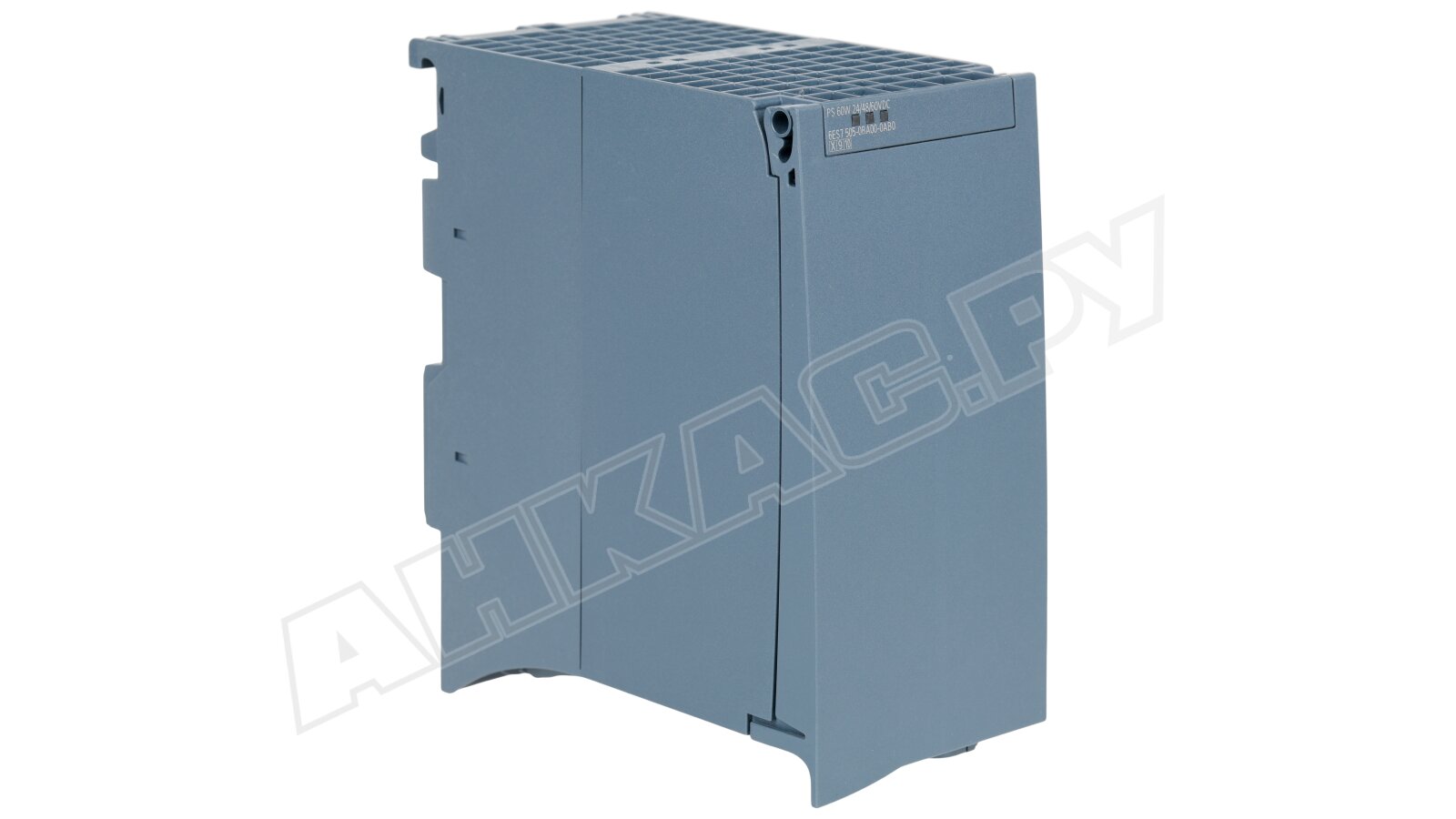

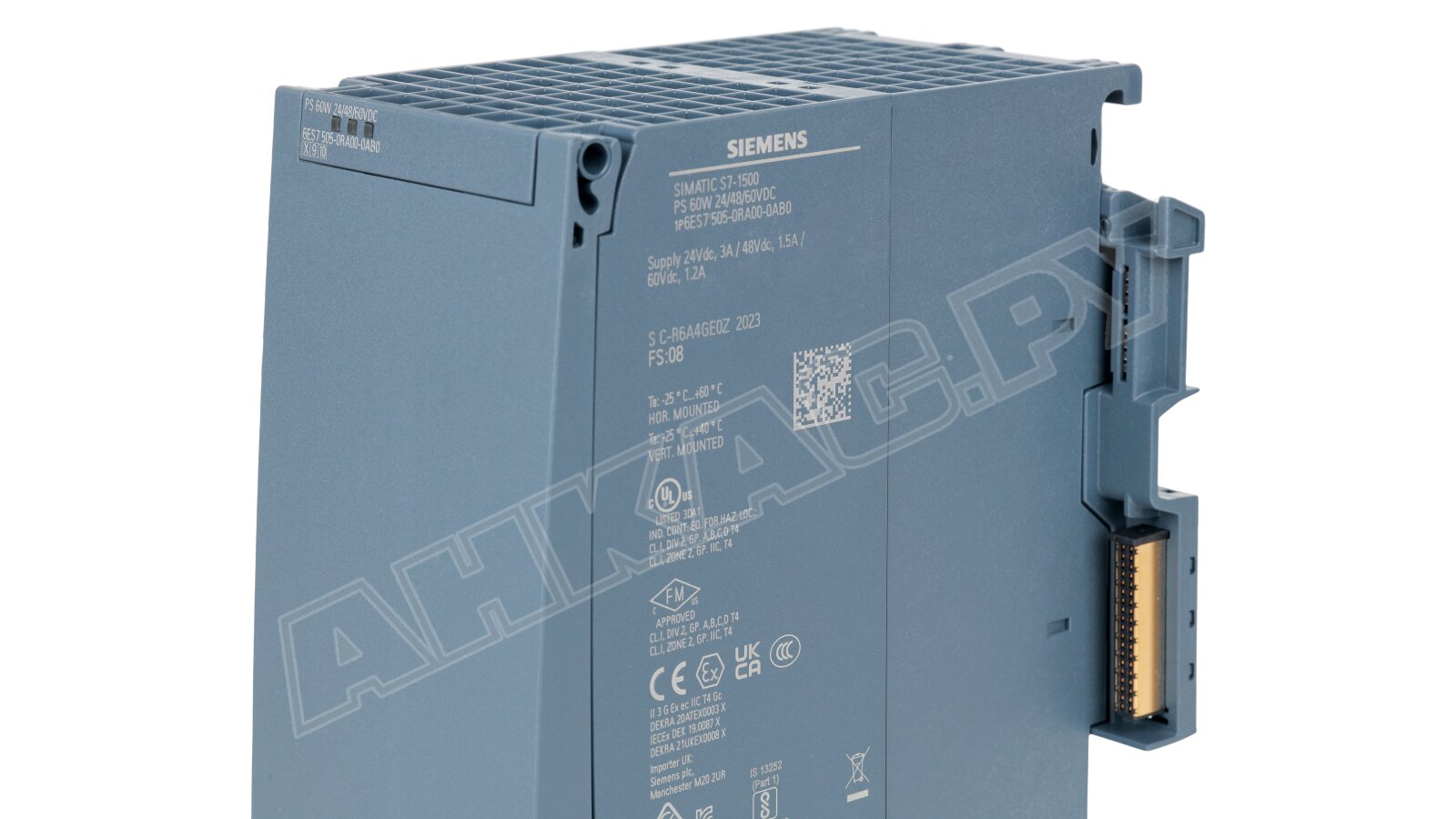

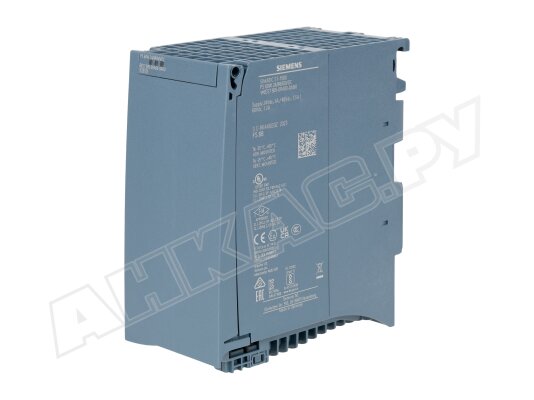

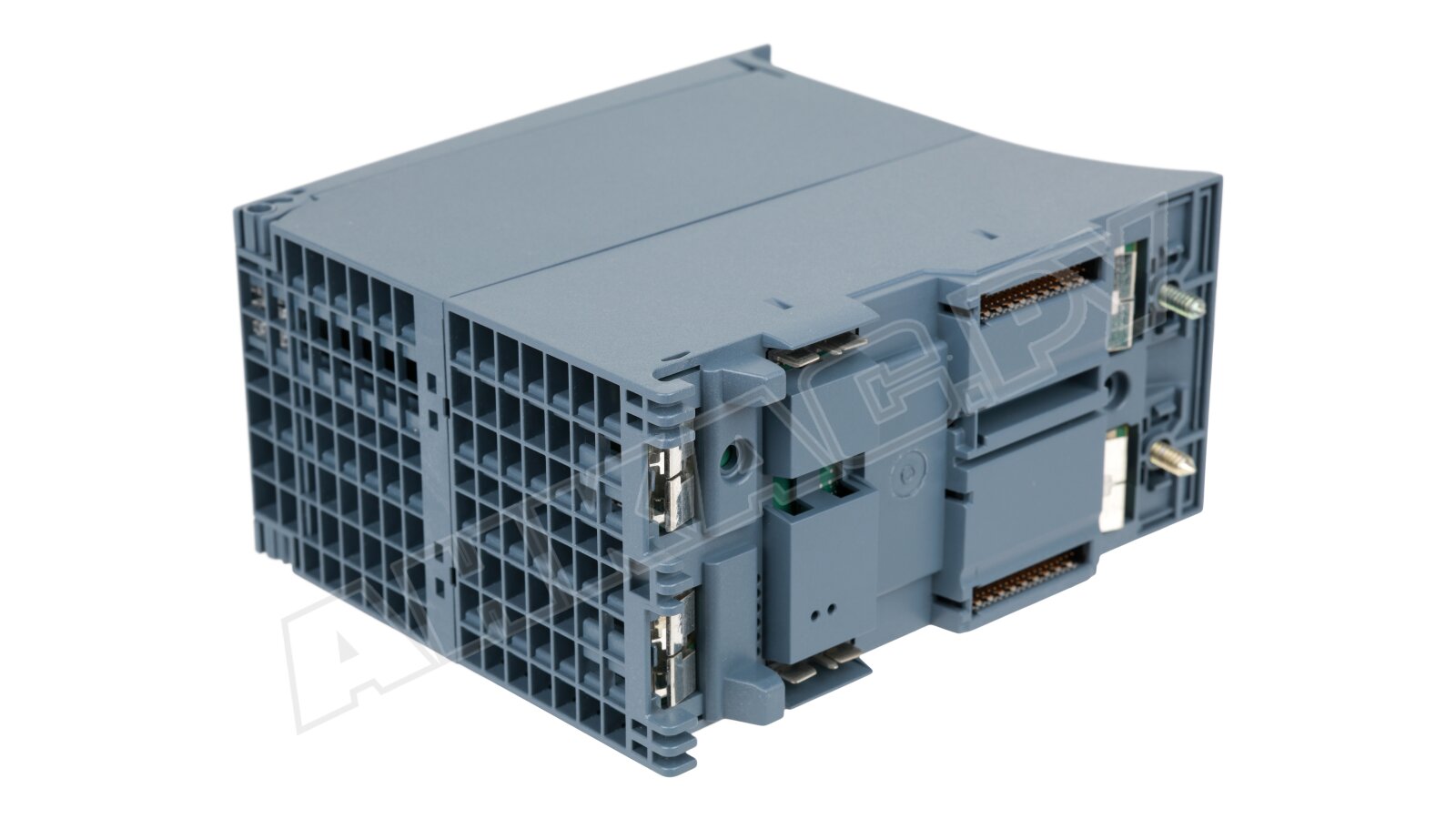

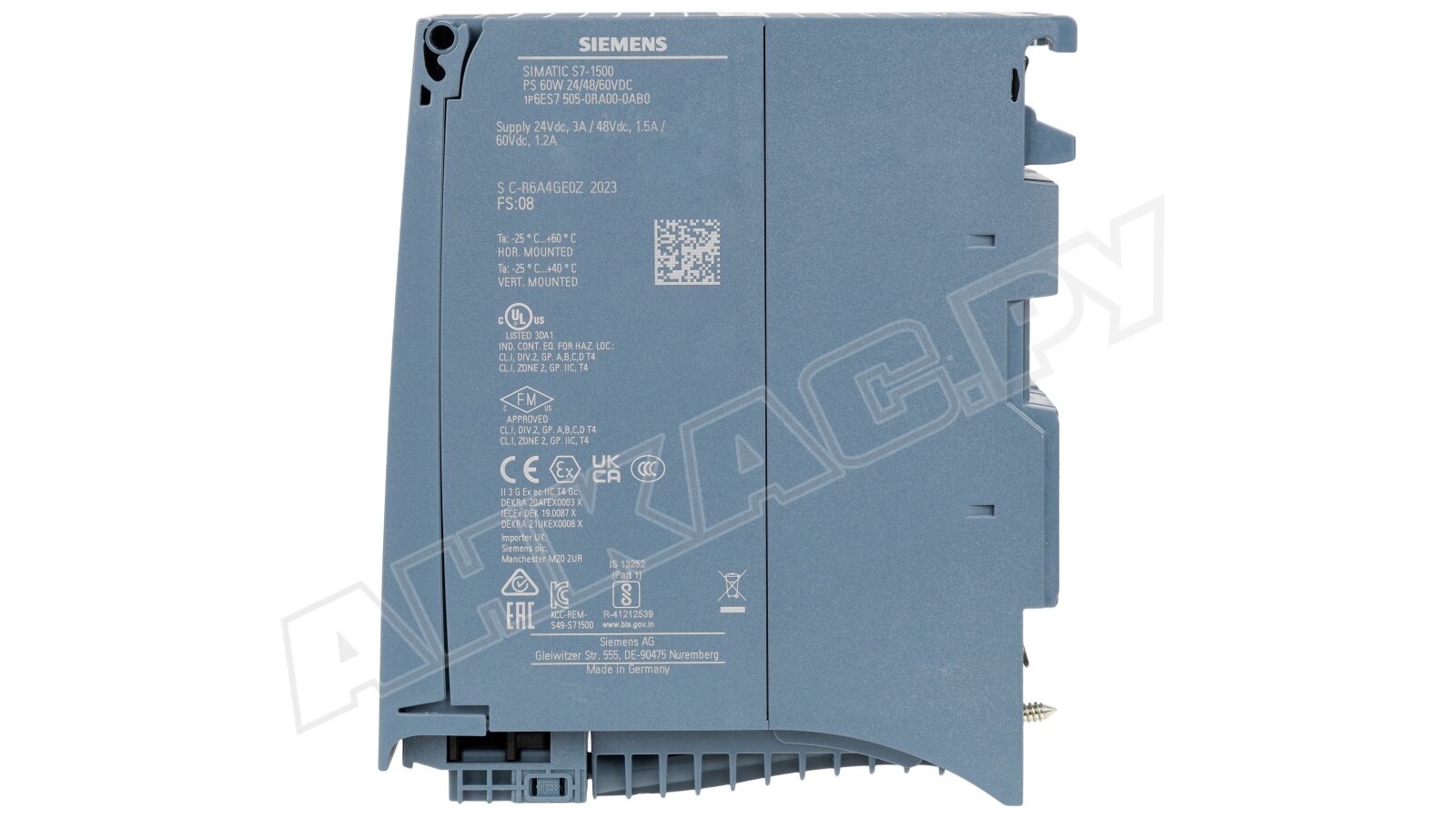

Блок питания Siemens, 6ES7505-0RA00-0AB0

Блок питания Siemens, арт: 6ES7505-0RA00-0AB0 – компонент для системы S7-1500, обеспечивающий внутреннее питание на задней шине. Данное устройство поддерживает различные входные напряжения и рассчитано на работу в условиях широкого диапазона температур.

Параметры и особенности блока питания

• Диапазон допустимого входного напряжения: от 19,2В (статическое)/ 18,5В (динамическое) до 72В (статическое)/ 75,5В (динамическое). В блоке реализованы меры защиты от переполюсовки и КЗ.
• Время коммутации при обесточивании составляет 20 мс. Входной ток (стандартные условия) составляет 3 А для 24 В, 1,5 А для 48 В и 1,2 А для 60 В. Выходной ток защищен от КЗ.
• Общая мощность, подаваемая на заднюю шину, составляет 60 Вт. Рассеиваемая мощность при стандартных условиях не превышает 12 Вт.
• Индикация состояния способствует удобству контроля за работой оборудования. Гальваническое разделение и усиленная изоляция обеспечивают безопасную эксплуатацию блока.
• Устройство успешно прошло испытания изоляции напряжением 2500 В постоянного тока в течение 2 секунд. Оно также обладает повышенной устойчивостью к импульсным перенапряжениям (микросекундные импульсные всплески) согласно стандарту IEC 61000-4-5, включая ±1 кВ для симметричных и ±2 кВ для несимметричных напряжений, что исключает необходимость в использовании внешней защитной схемы.
• Блок питания относится к первому классу защиты средств производства с защитным проводником.
• Для инженерии и программирования поддерживаются среды TIA-Portal версии V12 и выше, а также STEP 7 версии V5.5 SP3 и выше.

Условия эксплуатации

Рабочая температура окружающей среды находится в диапазоне от -25 °C до +60 °C.
