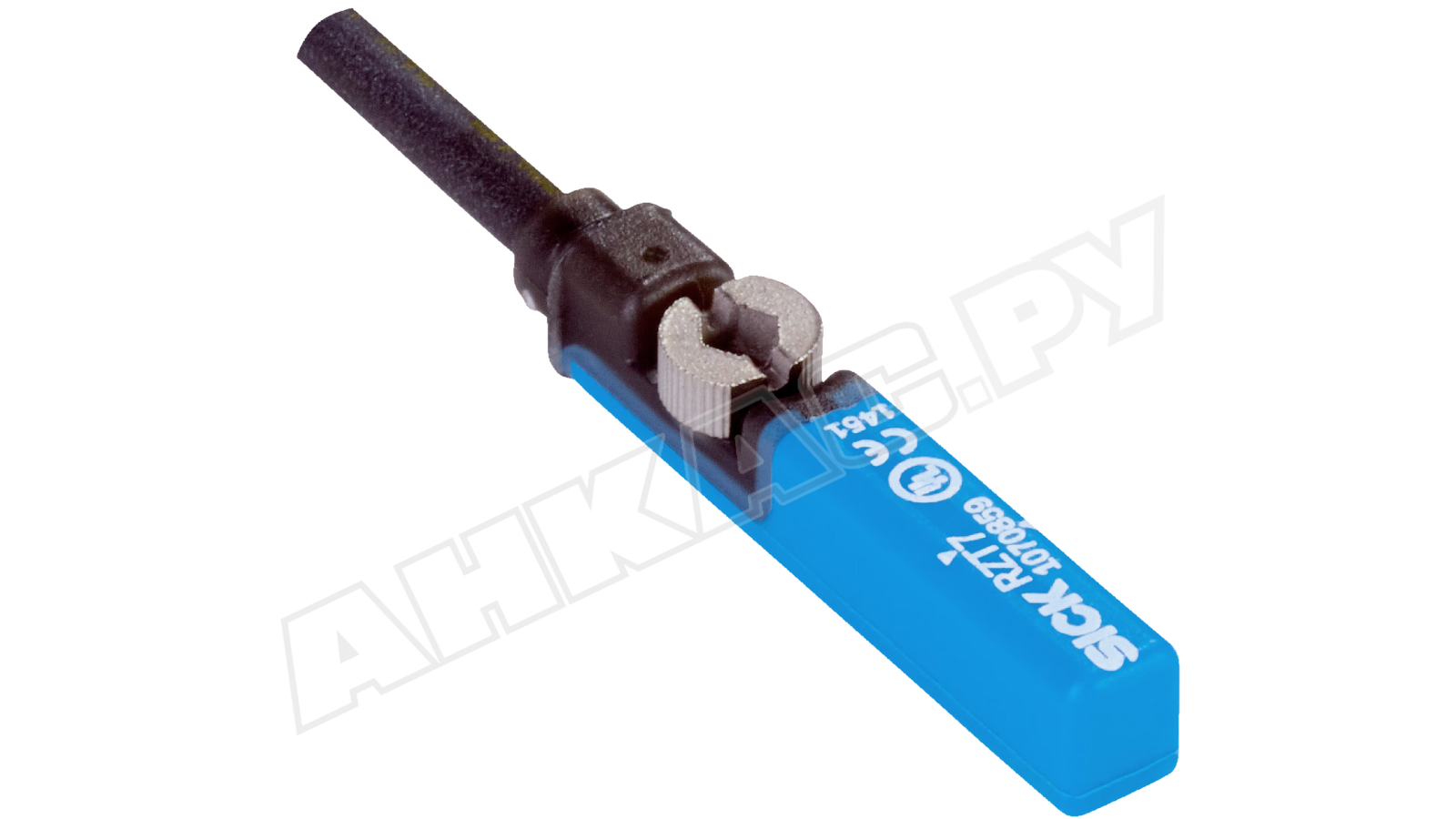

Магнитный датчик Sick RZT7-03ZRS-KU0

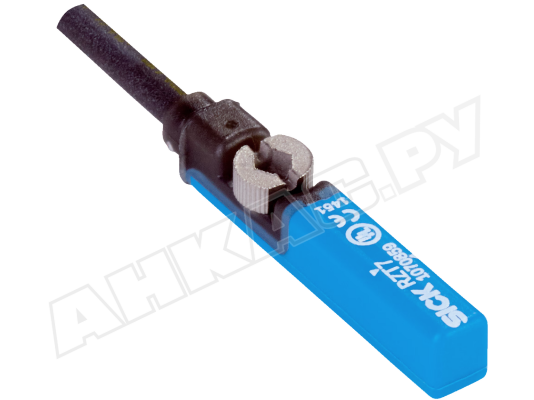

Магнитный датчик Sick RZT7-03ZRS-KU0, арт: 1070850 предназначен для точного позиционирования поршней в пневмоцилиндрах, оснащенных Т-образными пазами. Устройство обеспечивает стабильную производительность в широком диапазоне температур и характеризуется длительным сроком службы.

Ключевые технические параметры и функционал

• Датчик имеет цилиндрическую форму корпуса и совместим с Т-образными пазами, а также адаптерами для цилиндрических конструкций. Подходит для цилиндров с профилированными или затянутыми на поршень штоками, круглых цилиндров и цилиндров с Т-образным пазом. Датчик может быть интегрирован с шинами SMC CDQ и ECDQ2.
• Датчик оборудован герконовым переключателем с частотой до 400 Гц и нормально-разомкнутой (NO) коммутацией. Электрическая схема поддерживает работу как от переменного, так и от постоянного тока, с трехпроводным подключением.
• Рабочее напряжение питания варьируется от 5 до 30 В (AC/DC), при этом падение напряжения не превышает 0,1 В. Максимальный рабочий ток достигает 500 мА (DC) или 300 мА (AC), а мощность переключения – до 6 Вт. Предусмотрена защита от обратной полярности. Датчик оснащен светодиодным индикатором, отображающим текущее состояние. Функции настройки отсутствуют.

Конструктивные особенности и эксплуатация

Корпус датчика длиной 29,5 мм выполнен из ударопрочного, термостойкого пластика. Электронные компоненты защищены по стандарту IP65/IP67 от пыли и влаги, что позволяет использовать устройство в различных условиях. Подключение осуществляется через 2-метровый 3-жильный кабель с зачищенными концами, подходящий для использования в силовых цепях. Диапазон рабочих температур находится в пределах от -30 до +80 °C.

Для установки магнитного датчика доступны дополнительные аксессуары, такие как пластиковые или металлические крепежные кронштейны для монтажа на рабочей поверхности.
