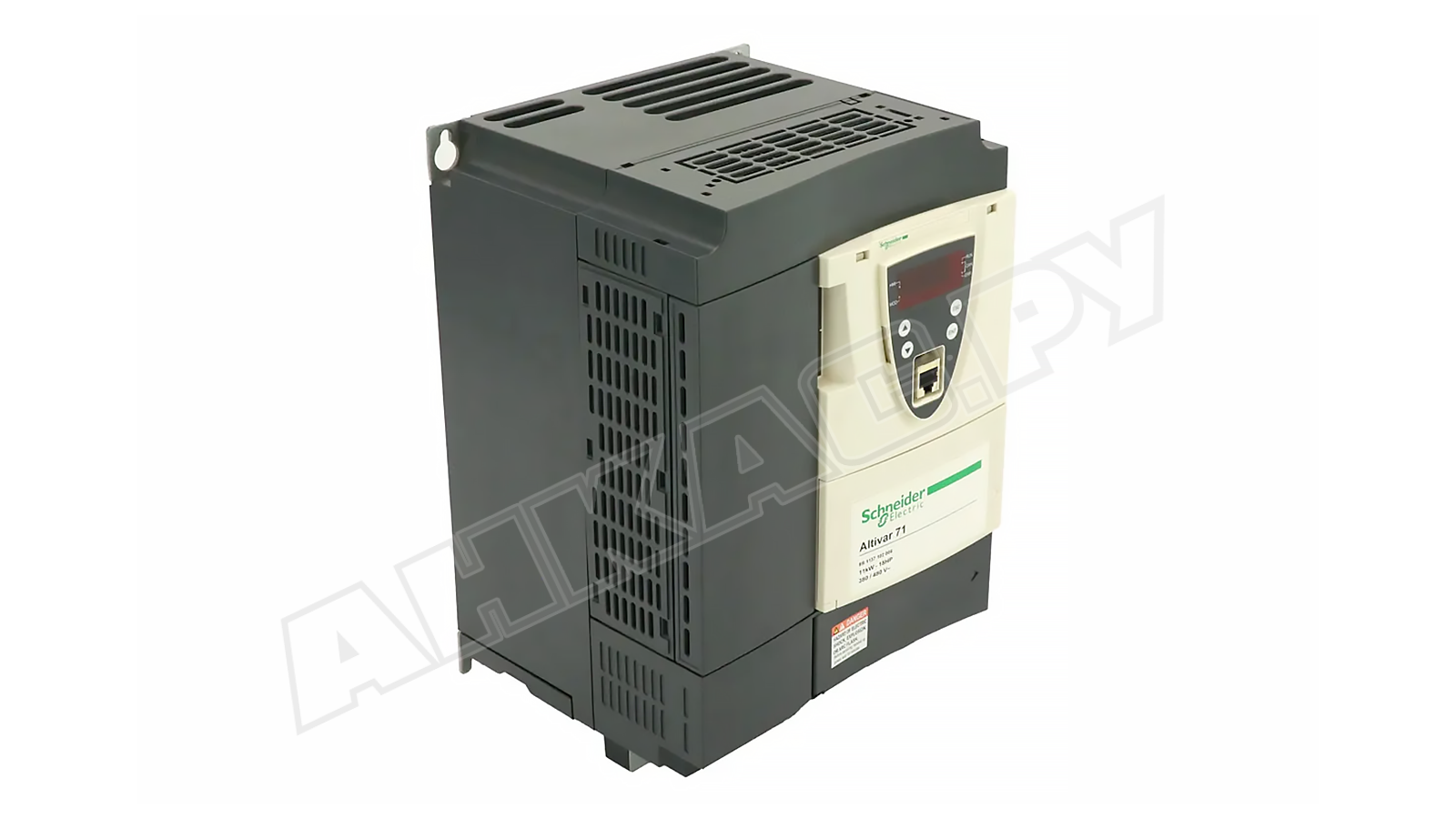

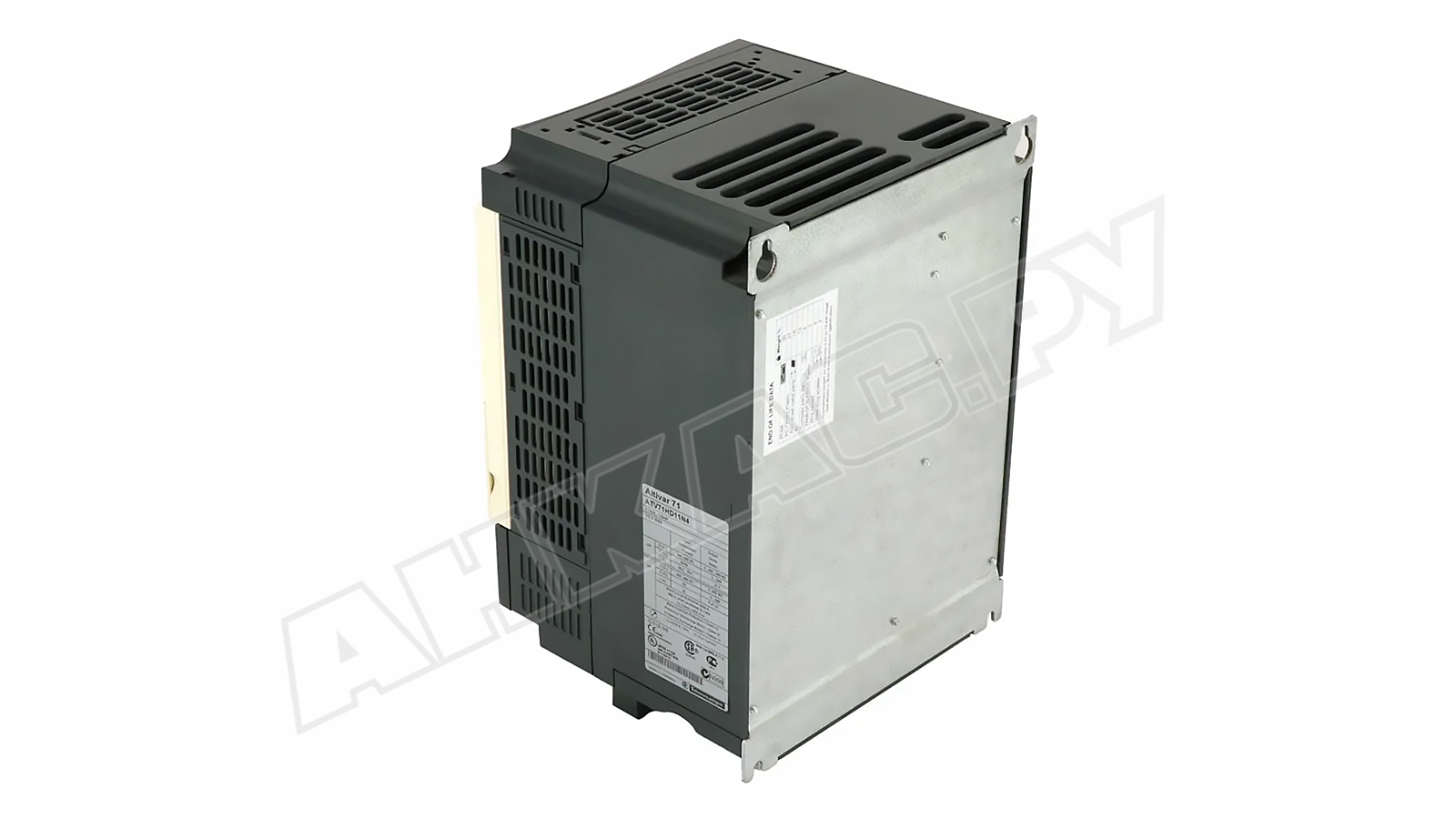

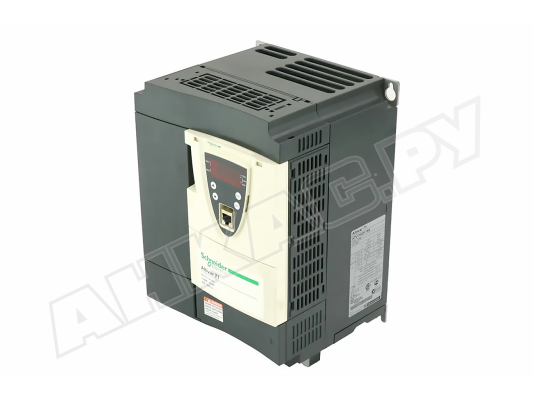

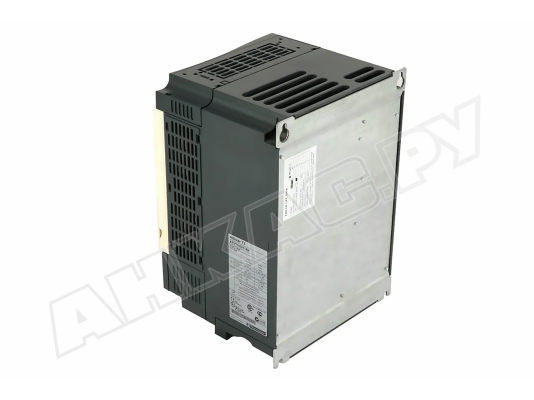

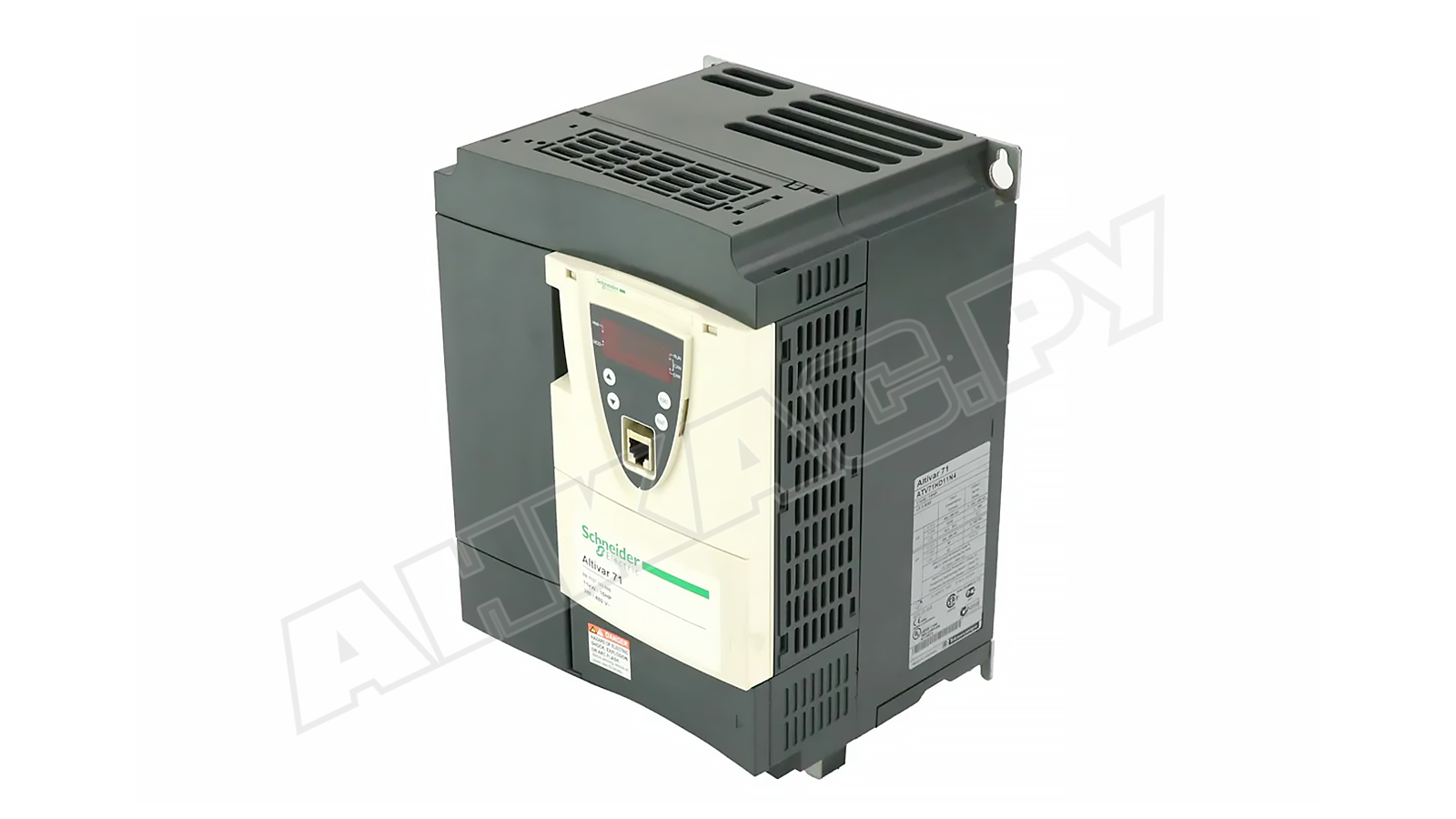

Преобразователь частоты Schneider Electric ATV71HD11N4

Преобразователь частоты Schneider Electric ATV71HD11N4 предназначен для управления работой трехфазных двигателей синхронного и асинхронного типа в промышленных условиях. Он рассчитан на мощность приводов до 11 кВт (15 л.с.). Питание осуществляется от сети переменного тока с диапазоном номинального напряжения 380-480 В, допускающим отклонение от 10 до 15%.

Подробная информация

• Конструкция включает встроенный фильтр для подавления электромагнитных помех (EMC) и охлаждающий радиатор, что гарантирует надежность функционирования в разнообразных условиях.
• Для управления асинхронным двигателем предлагаются различные профили: система ENA (адаптация энергии), регулирование по кривой напряжение/частота (2 или 5 точек), бессенсорное векторное управление (SFVC) и точное векторное регулирование (FVC) с использованием датчика тока.
• Преобразователь обеспечивает широкий диапазон регулирования скорости (от 1:50 до 1:100, в зависимости от типа двигателя).
• Корпус изготовлен из прочного материала, обладающего устойчивостью к ударам, и обеспечивает степень защиты внутренних компонентов IP20. В устройство интегрирован тормозной прерыватель.
• Для обеспечения безопасности реализован полный набор защитных функций, включающий тепловую защиту двигателя и привода, защиту от перегрузки, короткого замыкания, исчезновения фазы, превышения и понижения напряжения (как в цепи постоянного тока, так и в питающей сети), а также защиту от превышения скорости и отказ цепи управления.
• Устройством поддерживаются сетевые протоколы CANopen и Modbus. Используемые разъемы для Modbus: RJ45 на фронтальной панели и на клеммной колодке, для CANopen переходник SUB-D 9 на RJ45.
• Установка преобразователя предусмотрена на вертикальных поверхностях (с допустимым отклонением +/- 10) с использованием четырех крепежных отверстий.

Дополнительные модули (опции)

Для расширения функционала купить преобразователь частоты серии Altivar 71 можно с дополнительными устройствами. Доступные опции: модуль связи для CC-Link, встроенная программируемая контроллерная плата, модуль для DeviceNet/ Ethernet/IP, Fipio, плата расширения входов/выходов, модуль для Interbus-S, интерфейсная плата для датчика положения и другие устройства. Полный перечень опционального оборудования уточняйте у наших консультантов.

Условия применения

Частотный преобразователь стабильно функционирует в температурном интервале от -10 до +50 °C при влажности окружающего воздуха от 5% до 95%. При этом не допускается образование конденсата внутри устройства и прямое попадание жидкости на корпус.
