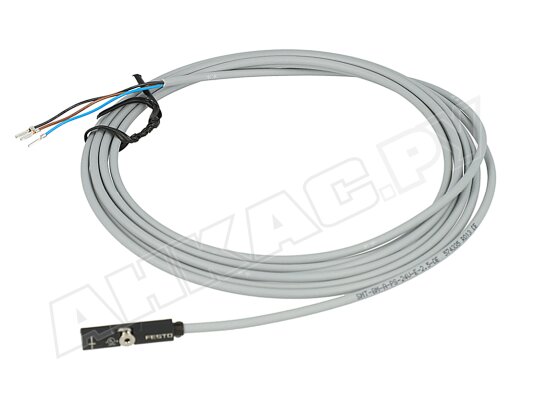

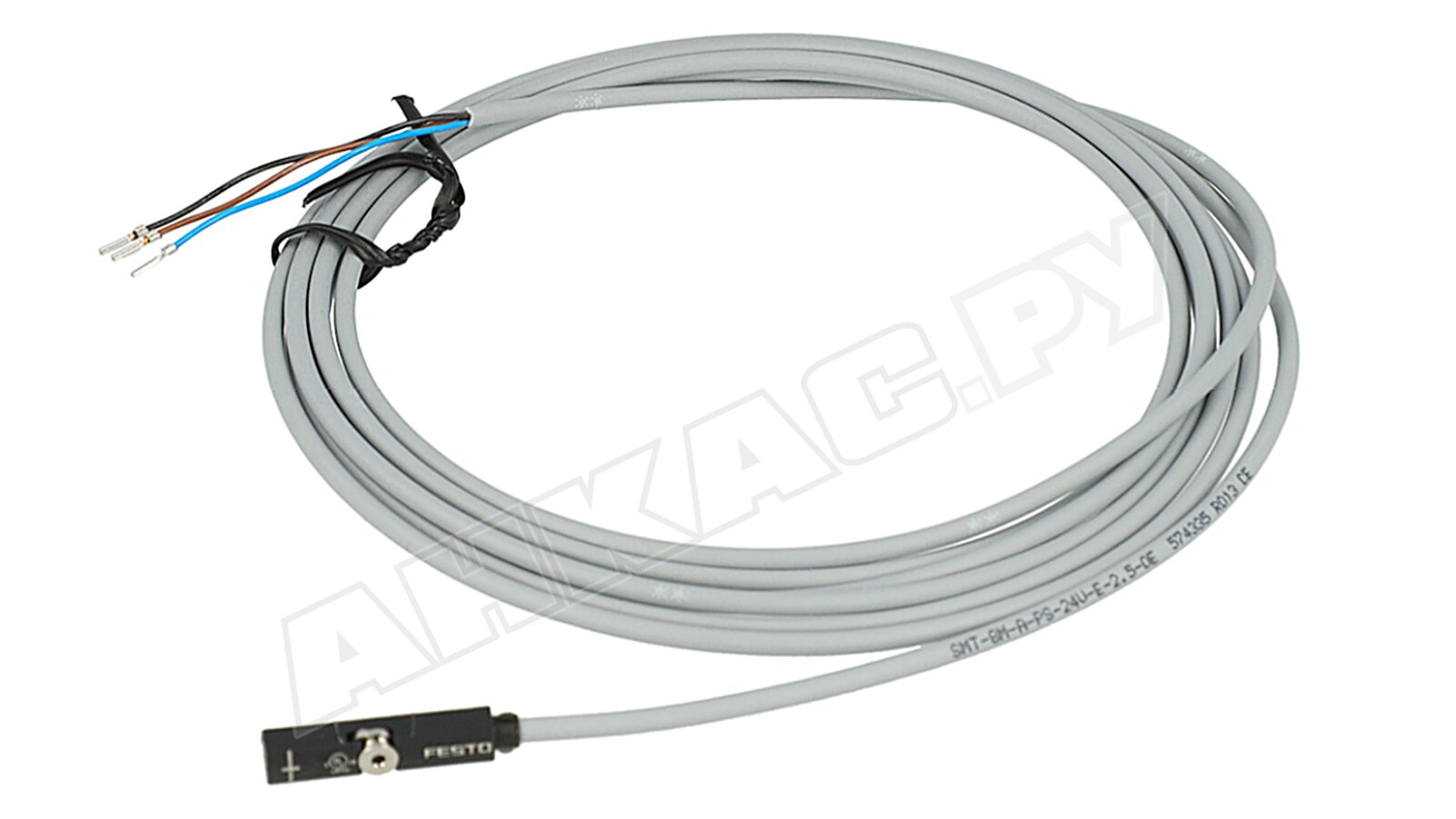

Датчик положения Festo SMT-8M-A-PS-24V-E-2,5-OE

Датчик положения Festo SMT-8M-A-PS-24V-E-2,5-OE, арт: 574335 служит для точного определения позиции движущихся частей пневмоприводов и линейных модулей. Он разработан в соответствии со стандартом EN60947-5-2 и отвечает нормами по электромагнитной совместимости.

Принцип работы

Устройство функционирует на основе магниторезистивного принципа. Оно распознает изменения в магнитном поле и генерирует дискретный PNP-выход «нормально-открытого» типа (НО). Датчик обеспечивает высокую точность повторения сигнала. Подходит для систем управления, требующих быстрой реакции и точного отслеживания положения. Состояние датчика отображается с помощью желтого и оранжевого светодиодов. Электроподключение осуществляется через трехжильный 2,5-метровый кабель.

Ключевые параметры

• Метод детектирования: магниторезистивный.
• Напряжение: 5-30 В.
• Воспроизводимость: 0,2 мм.
• Тип выхода: PNP.
• Состояние контакта: нормально-разомкнутый.
• Время активации/ деактивации: до 1,3/ 7,3 миллисекунды.
• Максимальная частота коммутации: 130 Гц.
• Защита от короткого замыкания и перегрузок.
• Место установки: в пазы Т-образного профиля.
• Особые свойства: устойчивость к воздействию масел.
• Минимальная/ максимальная температура: -20/+85 °C.
• Гибкость монтажа: допускается в любом положении.

Конструкция

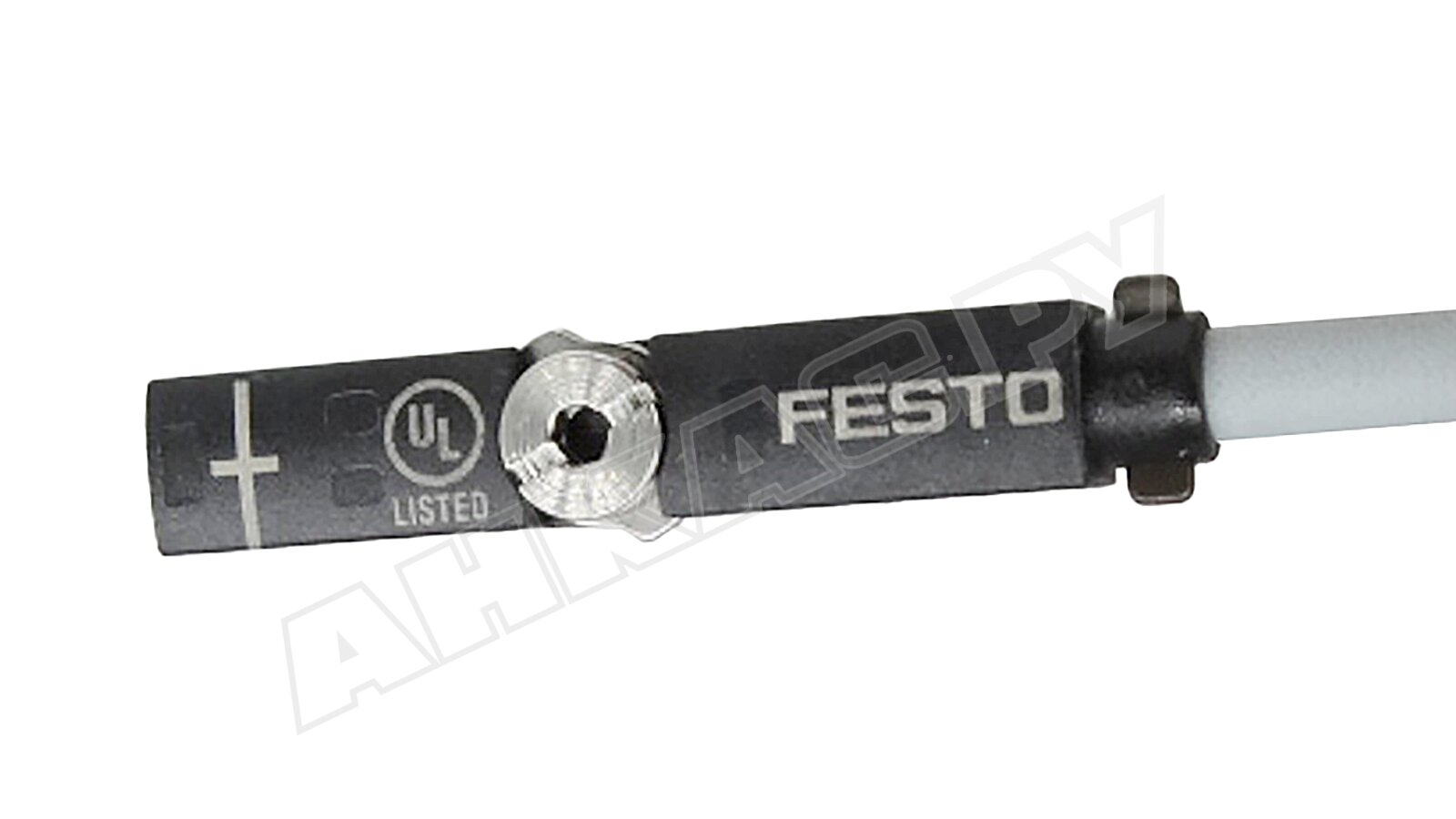

При изготовлении датчика использованы материалы: армированный РА, нержавеющая легированная сталь, что способствует стойкости к внешним воздействиям и износу. Оплетка и изоляция провода выполнены из материала TPE-U (PUR), что делает его пригодным для использования в энергетических цепях и робототехнике. Версия для размещения в Т-образных пазах с верхним креплением и осевым выводом кабеля обеспечивает возможность установки в любой ориентации.

Электрозащита класса IP65/ IP68/ IP69K гарантируют устойчивость к промывке, контакту с маслами и воздействию агрессивной среды. Допустимый диапазон температур -20...+85 °C расширяет возможности применения.
