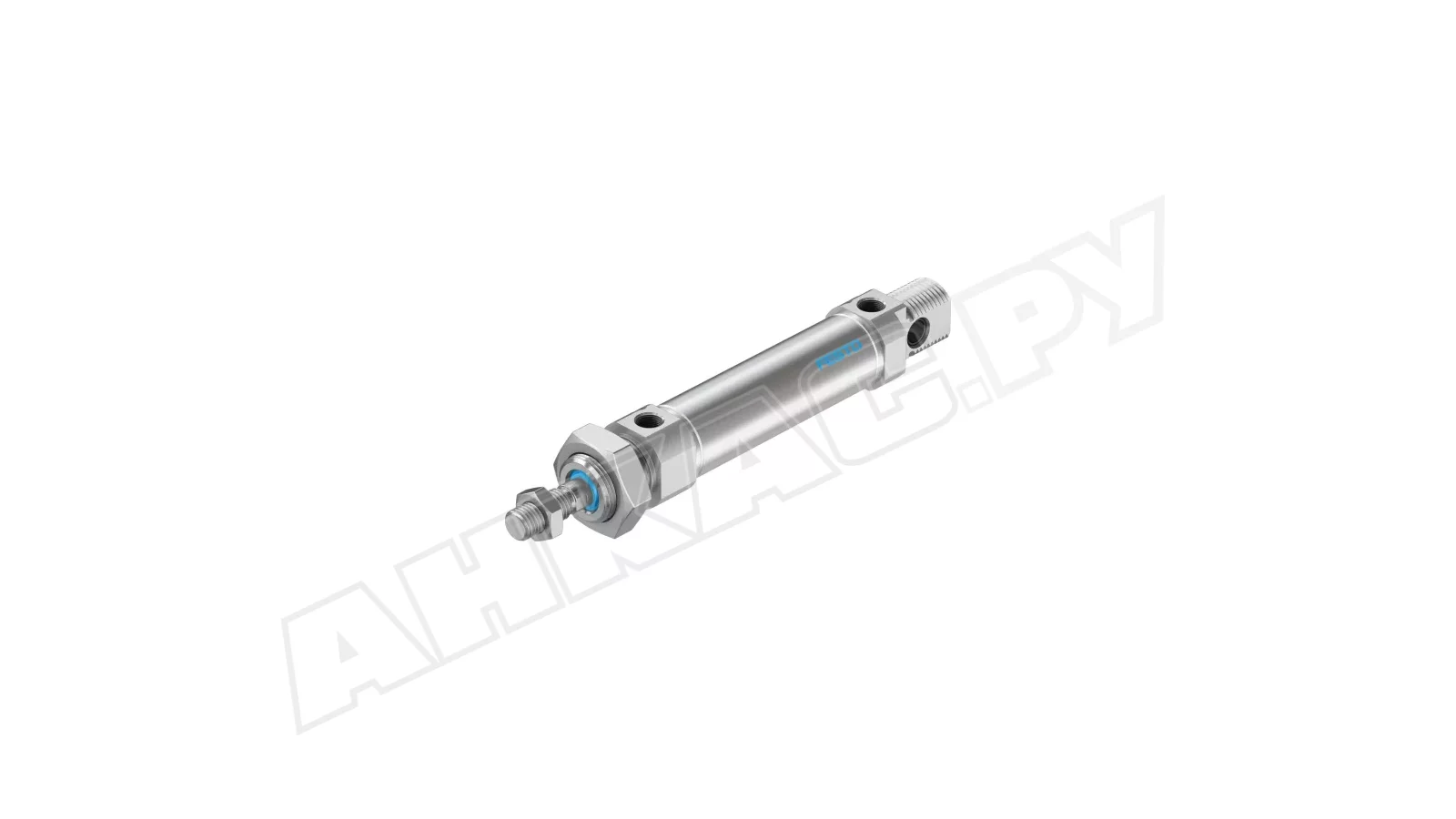

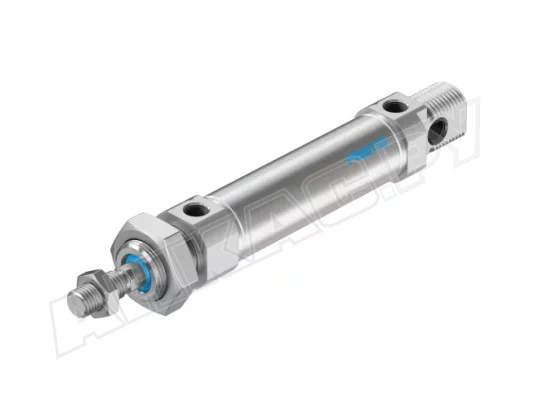

Пневмоцилиндр Festo DSNU-25-50-PPV-A-Q-R3

Пневмоцилиндр Festo DSNU-25-50-PPV-A-Q-R3 предназначен для выполнения толкающих и тянущих перемещений в различных механизмах и узлах. Выполняет возвратно-поступательные движения с синхронизацией хода и компенсированным демпфированием. Модель с усиленной защитой от коррозии, двустороннего действия, без проворота штока.

Применение

Пневматический цилиндр встраивается в производственные линии, упаковочное и иное механическое оборудование. Он применим для выполнения функций зажима, подачи, позиционирования различных датчиков, а также для реализации коротких перемещений.

Основные параметры

Диапазон рабочего давления: 1-10 бар. При давлении 6 бар усилие на штоке при выдвижении составляет около 295 Н, а при втягивании – 247 Н. Конструкция с одним штоком, двусторонним действием (резьба M10x1,25) обеспечивает плавный ход. Диаметр поршня – 25 мм, а ход – 50 мм. Резьба для подключения – G 1/8. За счет встроенного магнита могут использоваться бесконтактные датчики для определения положения.

Система регулируемого пневматического демпфирования на торцах цилиндра минимизирует ударные нагрузки, увеличивая срок службы самого цилиндра и связанных с ним компонентов.

Особенности конструкции

• Конструкция включает цилиндр, поршень, шток и элементы амортизации. Корпус и шток изготовлены из легированной нержавеющей стали (класс коррозионной защиты 3), что обеспечивает максимальную защиту от коррозии. Внутренние поверхности цилиндра отшлифованы до высокой степени гладкости для максимальной износостойкости и долговечности.
• Крышки выполнены из литого алюминиевого сплава, а уплотнения – из прочного полиуретана или NBR. Герметичная прессовая сборка крышек делает конструкцию неразборной.
• Задняя крышка снабжена поворотным элементом, облегчающим монтаж. Для дополнительной фиксации цилиндра могут применяться специализированные крепежные приспособления. Установка пневмоцилиндра возможна под любым углом, а рабочий температурный диапазон составляет от -20 до +80 °C.
• Пневматические цилиндры Festo серии DSNU соответствуют международному стандарту ISO 6432.

Широкий ассортимент пневмоцилиндров Festo

Линейка Festo DSNU включает пневмоцилиндры с различными диаметрами поршня (от 8 до 32 мм) и вариантами конструкции крышек, модели с функцией отслеживания положения штока и без неё.

Festo предлагает как двухсторонние (DSNU), так и односторонние (ESNU) цилиндры. Ассортимент включает модификации с фиксированным штоком, двухштоковыми исполнениями, с датчиками положения или без них, а также с регулируемым или фиксированным демпфированием, различными типами штоков и широким спектром аксессуаров. Перед тем как купить пневмоцилиндр, вы можете проконсультироваться у наших специалистов.
