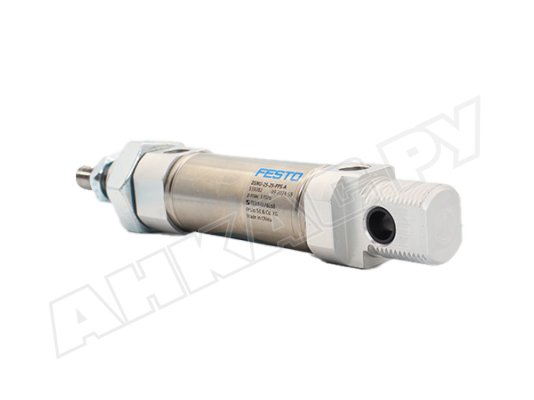

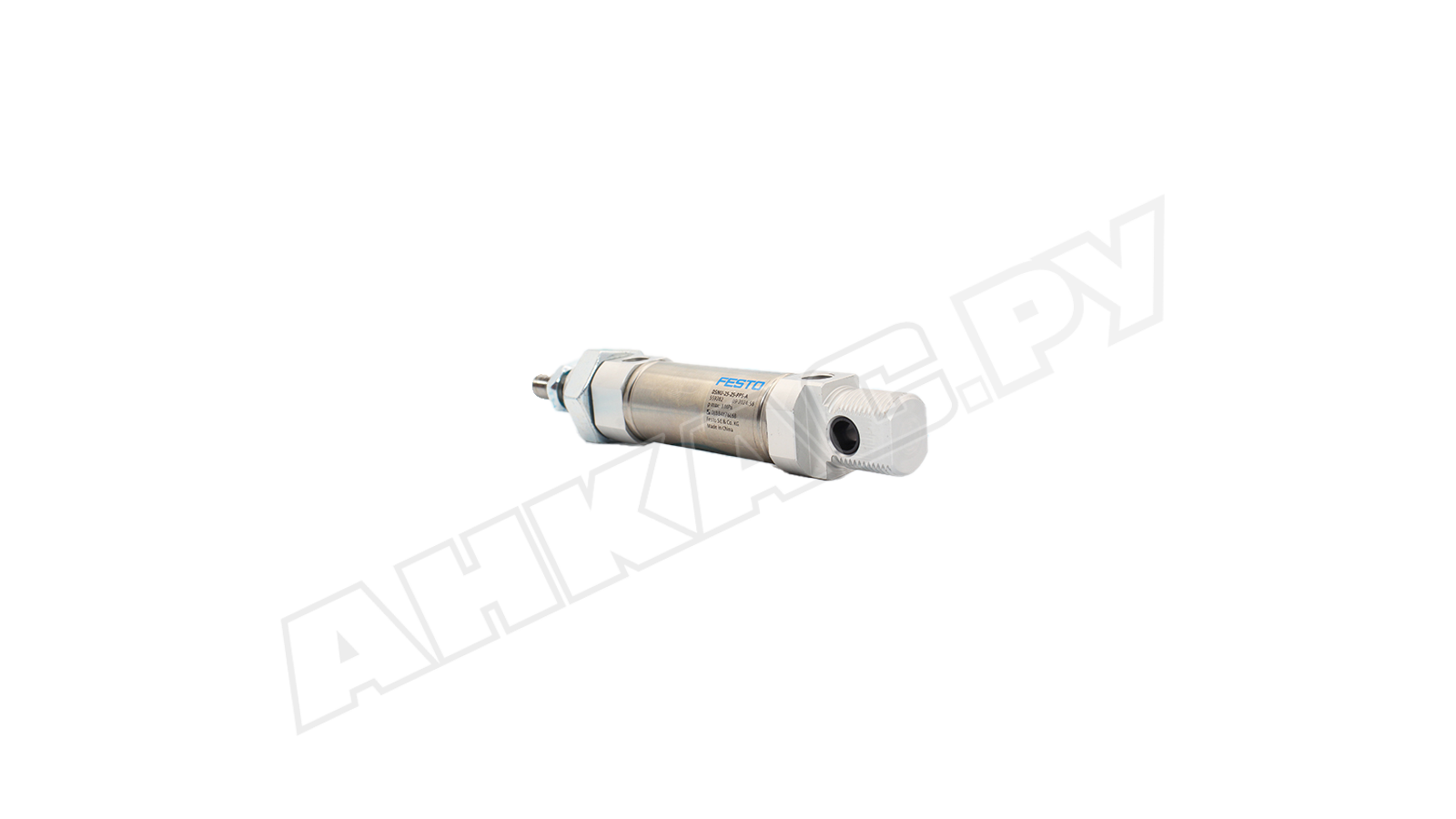

Круглый пневмоцилиндр Festo DSNU-25-25-PPS-A

Круглый пневмоцилиндр Festo DSNU-25-25-PPS-A, арт: 559282 преобразует энергию сжатого воздуха в механическое перемещение. Компактные размеры конструкции оптимальны для работы в ограниченном пространстве. Этот пневматический привод используется в разнообразных механизмах, где важны точное позиционирование, фиксация, захват или выталкивание предметов.

Основные характеристики

• Рабочее давление: 1-10 бар. При 6 бар для поступательного движения штока усилие составляет до 295 Н, для реверсивного – до 247 Н. Двойное действие и односторонний шток с резьбой M10x1,25 обеспечивают плавное перемещение. Диаметр поршня – 25 мм, ход – 25 мм. Присоединительная резьба – G 1/8". Широкий спектр крепежных аксессуаров облегчает интеграцию цилиндра в различные системы.
• Встроенный магнит позволяет бесконтактно отслеживать положение штока с помощью специальных датчиков. Предусмотрено саморегулирующееся пневматическое демпфирование в конечных точках хода для гашения удара.

Конструктивные особенности

Пневмоцилиндр состоит из корпуса, поршня, штока и демпфирующих элементов. Корпус и шток изготовлены из высококачественной, устойчивой к коррозии легированной стали. Передняя и задняя крышки отлиты из алюминиевого сплава. Уплотнения изготавливаются из полиуретана или NBR.

Технология вальцевания обеспечивает герметичность соединения крышек с корпусом. Задняя крышка имеет быстросъемное крепление. Цилиндр допускает монтаж в любом пространственном положении. Эксплуатационная температура: от -20 до +80 °C.

Серия Festo DSNU

Пневмоцилиндры данной серии соответствуют международному стандарту ISO 6432. Высокая износостойкость и долговечность достигаются за счет гладкой и полированной внутренней поверхности корпуса. Разнообразие вариантов крышек расширяет возможности монтажа и экономит пространство. Производитель предлагает модели двойного (DSNU) и одинарного (ESNU) действия, с различными типами штоков, датчиков положения и вариантами демпфирования.
