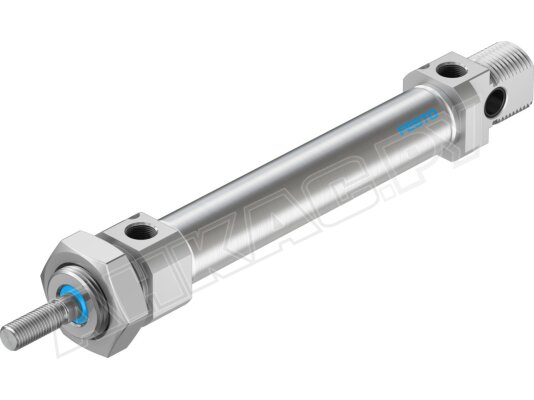

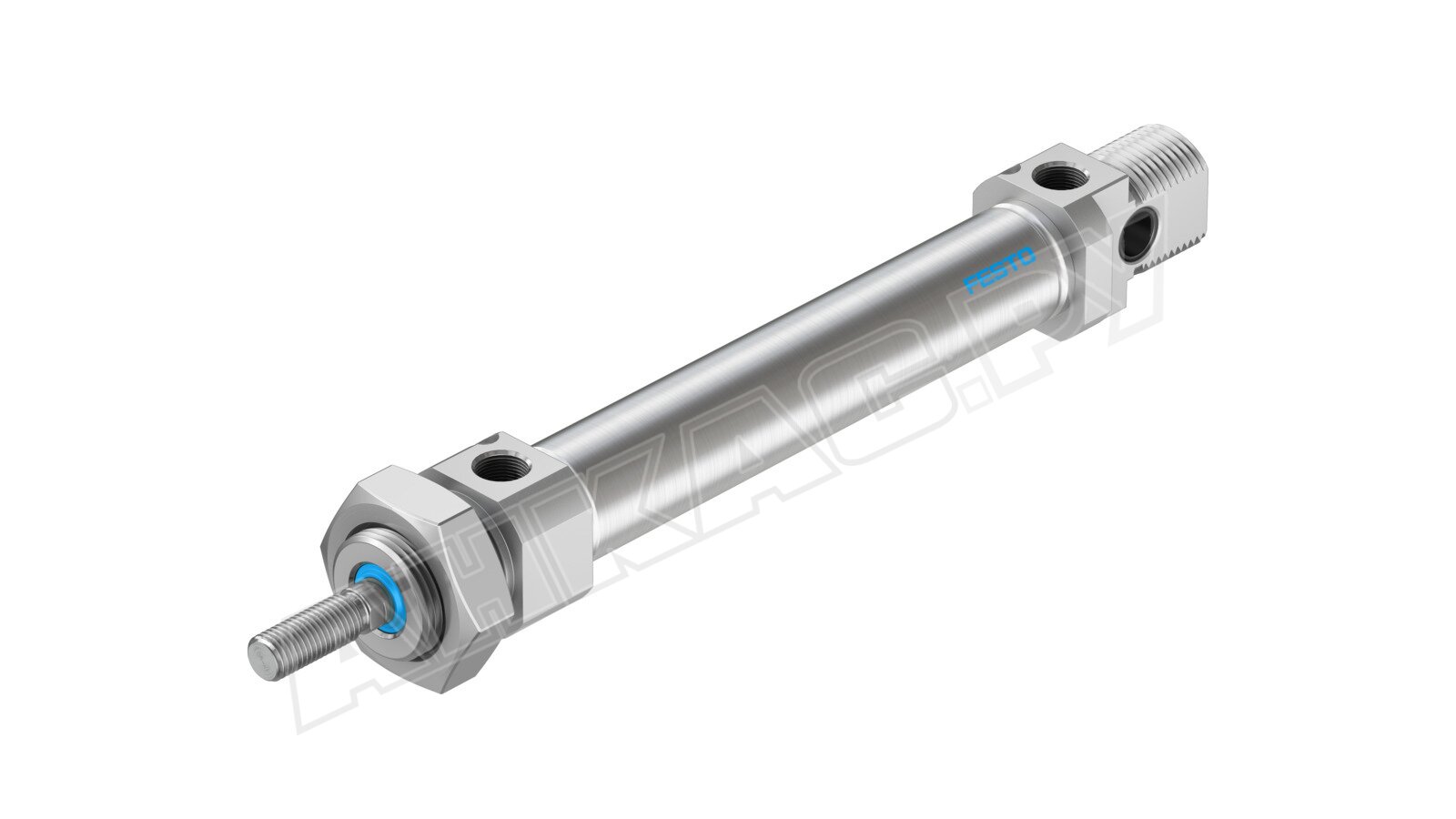

Пневмоцилиндр круглый Festo DSNU-20-80-PPV-A
Описание товара
Пневмоцилиндр круглый Festo DSNU-20-80-PPV-A, арт: 19238 предназначен для создания линейных возвратно-поступательных движений в ограниченном пространстве. Подходит для автоматизированных систем, измерительного оборудования, где требуется точное позиционирование, перемещение, захват или толкание объектов. Этот цилиндр работает на сжатом воздухе, допустимое давление для которого находится в диапазоне от 1 до 10 бар.
Основные характеристики
Пневматический цилиндр развивает усилие около 189 Н при прямом и 158 Н при обратном ходе (давление 6 бар). Конструкция двойного действия с 1-сторонним штоком, имеющим внешнюю резьбу M8, обеспечивает возвратно-поступательные движения. Диаметр поршня – 20 мм, ход – 80 мм.
Для определения положения интегрированный магнит взаимодействует с бесконтактными датчиками. Наличие регулируемого пневматического демпфирования с обеих сторон смягчает удары в крайних положениях, что способствует продлению срока службы как самого цилиндра, так и сопряженных с ним механизмов.
Особенности конструкции
Корпус и шток пневмоцилиндра выполнены из нержавеющей стали, а передняя и задняя крышки – из алюминиевого сплава. Такое решение обеспечивает высокую устойчивость к коррозии при сохранении компактных габаритов. Уплотнения изготовлены из полиуретана или NBR.
Крышки имеют завальцованную конструкцию, что делает конструкцию цилиндра неразборной. Порт для подключения воздуха имеет резьбу G1/8. Параметры установочной резьбы – M8. Задняя крышка оборудована шарнирным креплением. Монтаж пневмоцилиндра возможен в любом пространственном положении. Рабочий диапазон температур составляет от -20 до +80 °C.
Линейка Festo
Цилиндры серии Festo DSNU, представленные с диаметрами поршней от 8 до 32 мм, соответствуют международному стандарту ISO 6432. Высокая износостойкость и долговечность обеспечены за счет твердой и полированной поверхности корпуса. Разработчики предлагают 3 варианта крышек, что расширяет возможности монтажа и обеспечивает экономию пространства.
Доступны модели как двойного (DSNU), так и одинарного (ESNU) действия. Кроме того, пневмоцилиндры Festo выпускаются в исполнениях без проворота, с 2-сторонним штоком, с датчиками положения или без них, с различными вариантами демпфирования (регулируемым или нерегулируемым).
